Stromzähler per Sonoff ESP8266 auslesen

[Chaot]

@m4 Es müssten auch mehrere GPIOs gehen.
Der 3 und der 12 funktionieren recht sicher, welche anderen ebenfalls noch kann ich dir aber nicht sagen. Da wirst du probieren müssen.
Das ist in der M-Sektion die Zählerdefinition.
Also

>M1
+1,3,xxxxxxxxxx

Beschreibt den Zähler 1 auf GPIO3
Dann müsste es weitergehen

>M2
+2,12,xxxxxxxxxx

Der Zähler 2 auf dem GPIO12

[Ralla66]

@webranger

bin ja kein Progger aber für mich fehlt da unter B
;Set teleperiod to 20sec
tper=20
Scheint so das daher der Durchlauf nur 1 mal geschieht.

[miker_5]

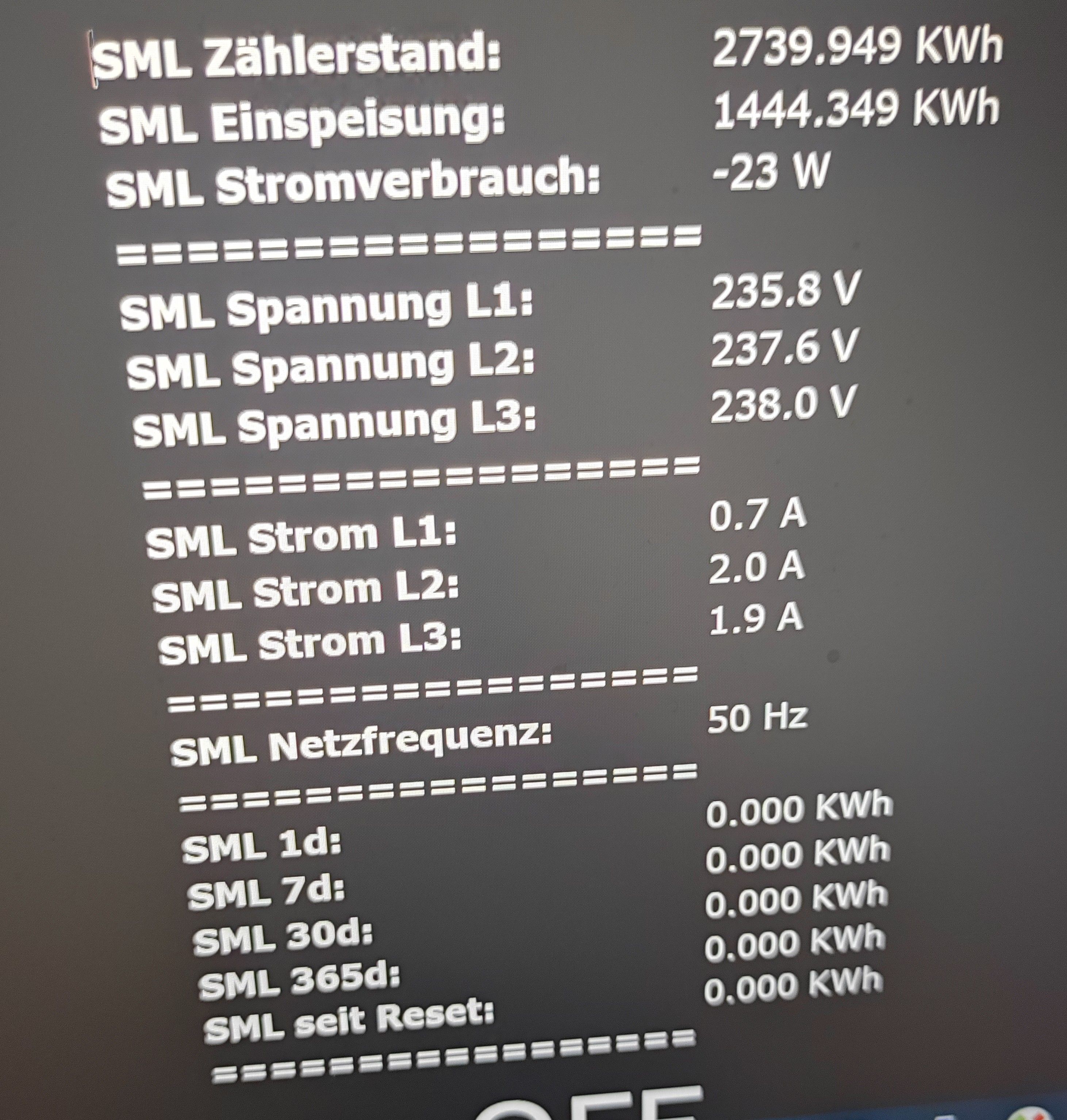

@chaot Hi, bekommst du inzwischen die historischen Werte geliefert?
Ich habe den gleichen Zähler, bekomme aber alles außer den hist. Daten.
Die Pineingabe ist abgeschaltet, die opt. schnittstelle an. Danke dir!
Gruss
Michael

[Chaot]

@miker_5 Nö, bei mir kommen auch keine historischen Daten. Ich habe aber noch nicht gesucht warum.
So schnell recherchiert kann das wohl der Betreiber weglassen.

[miker_5]

@chaot Da hast du wohl Recht, ich hatte schon Bayernwerk in Verdacht

[Chaot]

@miker_5 Jupp - sind bei mir auch am Werk. Aber nach meinen letzten Diskussionen mit den Clowns (bezüglich einer anderen Sache) brauche ich erstmal Pause.

[miker_5]

@chaot Clowns ist noch geschmeichelt....

[brandorian]

Hallo zusammen,

ich habe eine ESP82 mit angeschlossenem IR-Lesekopf aus Ebay. Als Zähler habe ich einen efr-sgm-c4.

Hier mein Script:

D
B
->sensor53 r
M 1
+1,13,s,0,9600,SML
1,77070100010800ff@1000,Zählerstand,KWh,Total_in,3
1,77070100020800ff@1000,Einspeisung,KWh,Total_out,3
1,77070100100700ff@1,Stromverbrauch,W,Power_curr,0
1,=h=================|
1,77070100200700ff@1,Spannung L1,V,Volt_p1,1
1,77070100340700ff@1,Spannung L2,V,Volt_p2,1
1,77070100480700ff@1,Spannung L3,V,Volt_p3,1
1,=h=================|
1,770701001f0700ff@1,Strom L1,A,Ampere_p1,1
1,77070100330700ff@1,Strom L2,A,Ampere_p2,1
1,77070100470700ff@1,Strom L3,A,Ampere_p3,1
1,=h=================|
1,770701000e0700ff@1,Netzfrquenz,Hz,Freq,0
1,=h=================|

Der RX Ausgang hängt auch an GPIO13 TX hängt an GPIO15.

Pin ist eingegeben, Info ist aktiviert und PIN Abfrage ist deaktiviert. Wenn ich mit der Handykamera an den Zähler leuchte, leuchtet die rechte Diode auch rötlich zurück.

wenn ich das selbe mit dem lesekopf mache, leuchtet die linke diode rötlich zurück. Muss ich jetzt beide leuchtenden Dioden übereinander legen oder das "schwarze" auge vom Lesekopf auf die leuchtende Diode des Zählers? So ist es nämlich derzeit angeschlossen.

Allerdings bekomme ich absolut keine Werte angezeigt... Ich hab auch schon sämtliche GPIOs durchprobiert....

wie lange dauert es bis das erste mal Werte angezeigt werden?

[euro]

hier nutzt jemand den Zähler mit options flag 1 (pullup), ob das allerdings dein Problem ist ??
https://forum.iobroker.net/post/745770

wenn du auf die Weboberfläche gehst und dann Konsole "sensor53" (bzw. google mal ob da noch was dazu fehlt, debug output)
kommt da nix ?

Daten kommen bei mir wenn ich den Kopf runternehme und wieder draufsetze sofort

mfg
Stefan

[brandorian]

wenn ich sensor53 d1 eingebe kommen leider keine werte

[euro]

mh, wie sieht das am Display bei dir aus?
Bei mir (EMH Zähler) wechselt die Anzeige die einzelnen Ausgaben durch

[brandorian]

die anzeige wechselt durch, wenn ich mit der kamera vom handy auf den zähler halte, sehe ich auch den Infrarotstrahl blinken.

ich verzweifel hier bald

Edit:

Anscheinend sind auf der Platine RX und TX vertauscht. hab jetzt mal von 13 auf 15 gewechselt und schon bekomme ich Rohdaten (also HEX Zahlen) angezeigt sobald ich sensor53 d1 eingebe.

Habe den d1 jetzt neugestartet allerdings steht im webinterface immer noch überall 0... wenn ich dann sensor53 d1 eingebe, spuckt er mir wieder rohdaten heraus...

was kann das sein?

edit2:

so, ich musste den lesekopf noch einen kleinen Millimeter drehen, jetzt zeigt er alles perfekt an. Gott sei dank Die Positionierung des Kopfes ist wirklich Millimeterarbeit xD

[euro]

Super!
da scheint der emh weniger kritisch zu sein
so oft wie ich den schon runter und wieder aufgesetzt habe ohne genau zu schauen wie
bisher immer auf Anhieb was geliefert

einzig schade, dass das Stromverbrauchsskript von Stephan Kreyenborg den tasmota ESP nicht unterstützt (?)
zumindest taucht der bei mir in den Objekten dort nicht auf
alle anderen Tasmota Devices schon

[Sky111]

Hallo,

ich lese meinen EFR SGM C4 mit einem Volkszähler aus.

Soweit klappt es auch allerdings bekomme ich keine Werte bei der Einspeisung angezeigt.

In der Console bekomme ich mit "Sensor53 D1" Werte angezeigt allerdings taucht nie der Wert 77070100020800 auf.

Kann es sein, dass dies in dem Stromzähler deaktiviert wurde oder gibt es eine andere Lösung dafür?

[Chaot]

@sky111 Es ist möglich das das im Stromzähler deaktiviert wurde.
Frag mal einfach bei deinem Messstellenbetreiber das du die Werte möchtest. Manche können (und wollen) das problemlos freischalten.

[Bobofet]

@milanissimo
Hallo zusammen, ich hab mich intensiv mit den Beiträgen von dir, Chaot, testpaul999 beschäftigt.
Finde die scripts klasse.... habe auch einiges ausprobiert, komme aber nicht alles in ein Script..
Es funktioniert immer irgendwas nicht, ich dreh noch durch....
Wärst du so nett und würdest deine finale Version des Scripts zur Verfügung stellen? Ich hab genau die Anforderung die du auch hattest, das Chaot script mit Einspeisezähler (Tag Monat Jahr)...

[Chaot]

@bobofet
Das Script:

>D
rssi=0
s1="Tagesverbrauch: {m}<b><span style=>"
v2=0
hr=0
md=0
yr=0
;Strom
p:sm=0
sd=0
p:sma=0
smn=0
p:sya=0
syn=0
sspr=0.304
yspr=0
ysgp=120
y€=0

>T
v2=SML#Total_in
rssi=Wifi#RSSI

>B
->sensor53 r

>S
;Tagesverbrauch
hr=hours
if chg[hr]>0
and hr==0
and v2>0
then
sm=v2
svars
endif
if upsecs%tper==0
then
sd=v2-sm

;Monatsverbrauch
md=day
if chg[md]>0
and hr==0
and md==1
and v2>0
then
sma=v2
svars
endif
if upsecs%tper==0
then
smn=v2-sma
endif

;Jahresverbrauch
yr=year
if chg[yr]>0
and hr==0
and md==1
and v2>0
then
sya=v2
svars
endif
if upsecs%tper==0
then
syn=v2-sya

;Kosten
yspr=syn*sspr+ysgp
endif

>J
,"Verbrauch Tag":"%sd%"
,"Verbrauch Monat":"%smn%"
,"Verbrauch Jahr":"%syn%"
,"Zählerstand 0:00Uhr":"%2sm%"
,"Zählerstand Monatsanfang":"%2sma%"
,"Zählerstand Jahrenanfang":"%2sya%"
,"Kosten dieses Jahr":"%2yspr%"

>W
WLAN Empfang: {m}%rssi% dBµV
===============
Tagesverbrauch:  {m} %2sd%  kWh
Monatsverbrauch: {m} %2smn% kWh
Jahresverbrauch: {m} %2syn% kWh
===============
Strom Preis/kWh:       {m} %4sspr% €
Strom Grundpreis:      {m} %2ysgp% €
---------------
Strom kosten lfd. Jahr:{m} %2yspr% €
===============
Strom Zählerstände:
aktuell:         {m} %2v2% kWh
0:00 Uhr:        {m} %2sm% kWh
Monatsanfang:    {m} %2sma% kWh
Jahresanfang:    {m} %2sya% kWh
===============

>M 1
+1,12,s,1,9600,SML
1,77070100010800ff@1000,Zählerstand,kWh,Total_in,2
;1,77070100020800ff@1000,Einspeisung,kWh,Total_out,2
1,77070100100700ff@1,Stromverbrauch,W,Power_curr,0
1,77070100100700ff@1000,Aktuell,kW,Actual_pow,3
1,=h===============|
1,77070100200700ff@1,Spannung L1,V,Volt_p1,1
1,77070100340700ff@1,Spannung L2,V,Volt_p2,1
1,77070100480700ff@1,Spannung L3,V,Volt_p3,1
1,=h===============|
1,770701001f0700ff@1,Strom L1,A,Ampere_p1,1
1,77070100330700ff@1,Strom L2,A,Ampere_p2,1
1,77070100470700ff@1,Strom L3,A,Ampere_p3,1
1,=h===============|
1,770701000e0700ff@1,Netzfrquenz,Hz,Freq,1
1,=h===============|
#

Sieht dann so aus:

[Bobofet]

@chaot
der oberwahnsinn, stabile version die alle werte korrekt ermittelt, und auf Anhieb stabil läuft. Ich hatte da immer wieder Probleme das der Wert Monatsanfang verloren ging. Infolgedessen habe ich dann seit Januar den Monatsanfangswert jeden Monat als festen Wert setzen.... Nun sieht das wesentlich besser aus. Werte bleiben alle da, auch nach reboot des Wemos... (war zuvor bei mir nicht der Fall)
Vielen Dank an dich, Daumen hoch!!

@milanissimo ich hoffe noch auf reply von dir, ich schiele noch ein wenig auf dein Version des scripts mit Einspeisezählern mit Tag / Monat / Jahr Anzeige

[bernett]

Hi, ich habe es nun auch endlich mal geschafft den Stromzähler anzudocken. Wobei die letzte Meile leider fehlt.

• Wemos D1 und Hichi Sensor (eBay)
• Tasmota 11.1.0.2 deployed (mit folgenden Parametern gebaut)

#ifndef USE_SCRIPT
#define USE_SCRIPT
#endif

#ifndef USE_SML_M
#define USE_SML_M
#endif

#ifndef USE_SCRIPT_JSON_EXPORT
#define USE_SCRIPT_JSON_EXPORT
#endif

#ifdef USE_RULES
#undef USE_RULES
#endif

• Daten werden korrekt in Tasmota dargestellt und in Echtzeit geupdated.
• Laut Console werden auch die MQTT Messages geschickt.

20:37:32.418 MQT: tele/tasmota_E3F072/STATE = {"Time":"2022-05-07T20:37:32","Uptime":"0T00:10:39","UptimeSec":639,"Heap":20,"SleepMode":"Dynamic","Sleep":50,"LoadAvg":19,"MqttCount":1,"Wifi":{"AP":1,"SSId":"ubimain","BSSId":"B4:FB:E4:74:C5:3C","Channel":6,"Mode":"11n","RSSI":66,"Signal":-67,"LinkCount":1,"Downtime":"0T00:00:03"}}
20:37:32.427 MQT: tele/tasmota_E3F072/SENSOR = {"Time":"2022-05-07T20:37:32","Main":{"power":271,"counter":123456.789}}

• tele/tasmota_E3F072/STATE --> Geht (wird in ioBroker Sonoff angezeigt)
• tele/tasmota/E3F072/SENSOR --> Geht nicht (wird nicht in ioBroker Sonoff angezeigt)

• Unterschiedliche topics habe ich schon versucht (normalerweise nutze ich mein eigenes hierfür, aber auch Standard klappt nicht).
• Das feature USE_SCRIPT_JSON_EXPORT hatte ich am Anfang nicht drinn, war schon Teil der Fehlersuche, hat jedoch nicht geklappt. Ich bräuchte/will eigentlich keine Scripte in Tasmota. Die Magie soll an einer Stelle passieren und das wäre der ioBroker.

Hätte evtl. noch jemand eine Idee wie ich diese 2 Werte zum ioBroker bekomme?

---

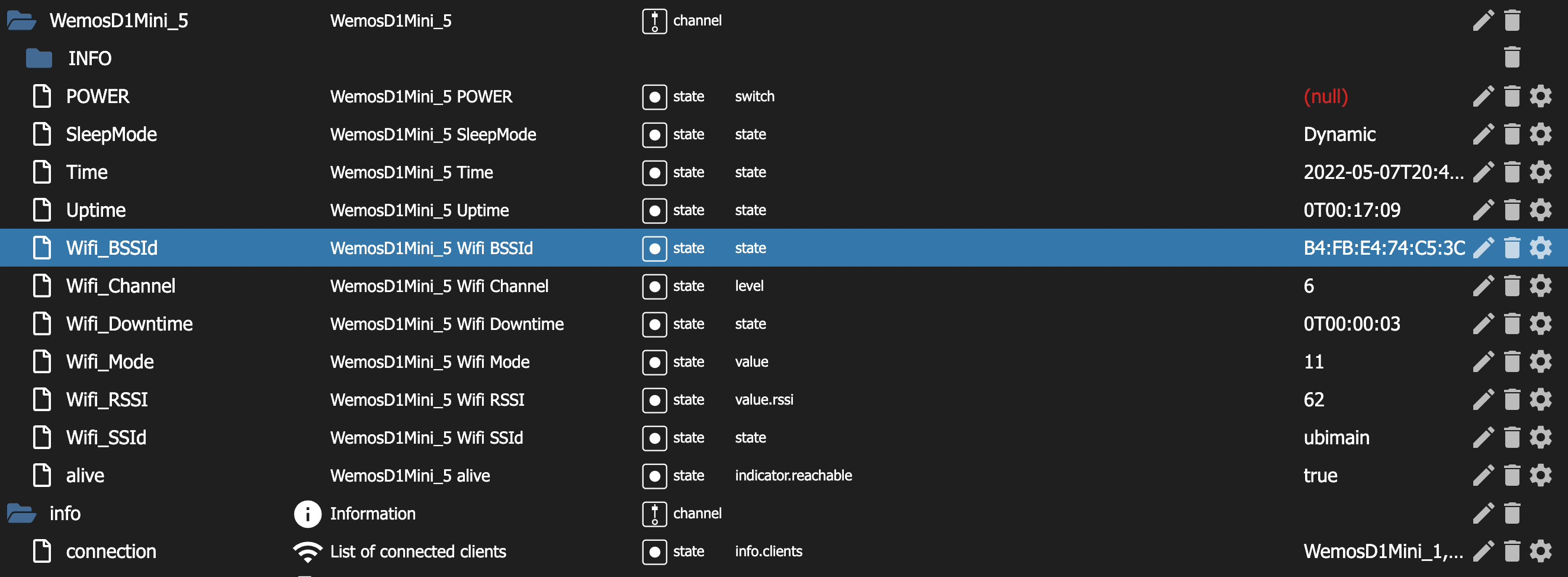

UPDATE: Da sucht man ewig und 5min nach dem Erstellen des Posts findet man das Problem. Ich hatte bislang den Sonoff Adapter nur für Steckdosen im Einsatz und hatte auf den Adapter Settings deshalb "Automatische Erstellung von Zuständen" für "tele/SENSOR" noch nicht aktiv bzw. kannte ich das Setting bis eben noch nicht.
Nun klappt alles.

[Chaot]

@bernett Ich habe etwas mehr drin:

#ifndef USE_SML_M
#define USE_SML_M
#endif
#ifndef USE_SML_SCRIPT_CMD
#define USE_SML_SCRIPT_CMD
#endif
#ifndef USE_SCRIPT_WEB_DISPLAY
#define USE_SCRIPT_WEB_DISPLAY
#endif
#ifndef USE_SCRIPT_JSON_EXPORT
#define USE_SCRIPT_JSON_EXPORT
#endif
