Rolltorsteuerung mittels ioBroker: Rollus
-
@phil_discount sagte in Rolltorsteuerung mittels ioBroker: Rollus:
braun = Phase öffnen (oder andersrum)
schwarz = Phase schließendas passt ja zum Rolltor als solchem.
Dann wäre es analog zu einem Rollladen anschließbar, mit einem entsprechenden Aktor.
Dann hättest du sogar noch mehr Informationen über den Status.@phil_discount sagte in Rolltorsteuerung mittels ioBroker: Rollus:
Habe leider keine Infos,
sind aber zwingend notwendig um nichts durch falsche Anschlüsse zu zerstören (Mensch und Material)
-
Falls dem der Fall ist, könnte ich den Shelly 2.5 einfach parallel anklemmen?
-
@phil_discount sagte in Rolltorsteuerung mittels ioBroker: Rollus:
Falls dem der Fall ist, könnte ich den Shelly 2.5 einfach parallel anklemmen?
klares NEIN!
ohne Schaltplan kann ich dir aus der Ferne nicht mehr helfen.
Da gibt es zu viele Unwägbarkeiten und Gefahren -
@phil_discount sagte in Rolltorsteuerung mittels ioBroker: Rollus:
Falls dem der Fall ist, könnte ich den Shelly 2.5 einfach parallel anklemmen?
@homoran sagte in Rolltorsteuerung mittels ioBroker: Rollus:
klares NEIN!
Schließe ich mich an. Nicht nur wegen des fehlenden Schaltplans. Wenn das Tor am Taster oder der Bedieneinheit "lokal" bedient wird und Dein Shelly (warum auch immer) in die Gegenrichtung möchte, dann gibt der Motor vermutlich nur noch Rauchzeichen von sich (hoffentlich nicht mehr). Hier fehlt nämlich dann die Verriegelung der Gegenrichtung, bzw. wird diese dann mit dem Konstrukt ausgehebelt.
-
@samson71 sagte in Rolltorsteuerung mittels ioBroker: Rollus:
Nicht nur wegen des fehlenden Schaltplans.
das war nicht die Begründung.
Deine Begründung zzgl. der fehlenden Info des Zustandes bei zwei unabhängigen Steuerstellen, hab ich schlicht vergessen
-
This? (3 Minuten Suche)
https://www.rolladenplanet.de/media/pdf/rollus_premium_rolltorsteuerung.pdf
Die Senkrecht stehende 9-polige Klemmleiste rechts auf der Leiterplatte scheint für "Zubehör" zuständig zu sein, und aktuell völlig unbelegt, bis auf eine Drahtbrücke statt der fehlenden "Photocell" (Lichtschranke). Da kann man wohl Taster/Schlüsselschalter zur Steuerung des Tore auflegen.
Das Ding hat noch vier DIP-Schalter die alle auf OFF stehen, Deren Funktion bzgl. Varianten der Tasterbestückung kann man dem PDF entnehmen ...
Relaiskontakte scheinen mir die einzig mögliche Wahl, weil die Taster-Eingänge in dem Dokument nicht weiter elektrisch spezifiziert sind ...
Ob man nun die Luxus - Variante mit drei Relais (Auf / Stop / Ab) mit der vorhandenen DIP-Schalter Stellung nutzt, oder sparsamer DIP 1 auf ON setzt, und nur einen "Fahr" Impuls mit nur einem Relais auslöst, muss man selber wissen ...
Ohne Rückmeldung weiß man ja nicht, ob man mit dem "Fahr" Impuls das Schließen oder Öffnen des Tors auslöst.
Eine andere Lösung wäre, eine Fernbedienung zu "schlachten" und mit Relais Kontakten die Taster anzusteuern ...
ACHTUNG! P.S: Schaut man sich das Foto hier im Thread bzgl des vierfach DIP-Schalters und die Dokumentation im PDF an, ist man etwas verwirrt, da die ON-Beschriftung auf dem DIP-Schalter und die Pfeile neben dem DIP-Schalter in den Skizzen im Dokument sich wiedersprechen ...
Ziemlich rätselhaft ... ggfs. ist aber 4x (on laut PDF) nicht sinnvoll, und der DIP Schalter ist falsch herum eingelötet worden ...
Auch die Nummerierung ist genau umgekehrt zu den Skizzen im PDF
Die Lage entspricht auch nicht der Leiterplatte ...
P.S.2: Angesichts der Beschriftung auf der Leiterplatte ("2" = "L/R") gegenüber der PDF-Beschreibung, die ebenfalls "2" = L/R sagt bin ich nun doch
ziemlich verwirrteinigermaßen sicher: wahrscheinlich soll die Skizze nicht die Orientierung des DIP-Schalters bzgl. der Klemmleiste wiedergeben ...Narrensichere Dokumentation Schreiben ist ein Kunst ...
P.S.3: Das Bild auf Seite 1 des PDF zeigt den DIP-Schalter in der korrekten Orientierung ...
-
Es ist wirklich deprimierend. Man macht sich die Mühe, und sucht solche (hoffentlich nützlichen) Informationen zusammen, und kriegt keine Rückmeldung, ob das in der Praxis auch so funktioniert.
Ein kleiner Bericht, ob das auch alles so funktioniert hat, wie vermutet, wäre sicherlich auch für andere Foristen, die ähnliches vorhaben hilfreich ...Ein so schließender Thread ist so ähnlich wie ein Stromausfall im Haus bei einem Fernseh-Krimi, gerade, als der Mörder entlarvt wird
-
Danke für die vielen nützlichen Infos.
Ich habe beim Hersteller nachgefragt.
Falls ich keine Antwort bekomme, würde ich vermutlich zur "Schlachtung" der Fernbedienung tendieren
-
@phil_discount die freie Klemmenleiste würde sich natürlich auch anbieten.
Kommt aber auf die Gegebenheiten an, z.b. ob am Standort der Steuereinheit WLAN Empfang ist.
BZW, ob vom geplanten Standort der geschlachteten Fernbedienung Auslösung des Tores möglich ist.Kann man alles vorher testen.
Bei mir ist ein Tastereingang an der Steuereinheit, die direkt am Motor integriert ist.
Von da habe ich schon vor Jahren mit Klingeldraht eine Verbindung zu einem Taster im Treppenhaus geschaffen. Zum Taster habe ich neulich noch ein WiFi Relay parallelgeschaltet... -
@martinp sagte in Rolltorsteuerung mittels ioBroker: Rollus:
@phil_discount die freie Klemmenleiste würde sich natürlich auch anbieten
dafür ist sie doch da!
Ist also das primäre Ziel.Dort an den Ports für den externen Tastschalter einen passenden Schaltaktor und gut ist.
ich verstehe die ganze Diskussion nicht.
-
Okay, also Zubehör.
Morgen mal prüfen, was ich dazu benötige, bzw. mit welchem Gerät ich das über iobroker steuern könnte.
-
@phil_discount sagte in Rolltorsteuerung mittels ioBroker: Rollus:
Okay, also Zubehör.
heisst was?
@homoran sagte in Rolltorsteuerung mittels ioBroker: Rollus:
@phil_discount sagte in Rolltorsteuerung mittels ioBroker: Rollus:
Gibt es eine günstige Nachrüstmöglichkeit?
möglich!
im Screenshot steht was von Drucktaster
@homoran sagte in Rolltorsteuerung mittels ioBroker: Rollus:
oben rechts ist noch eine Klemmenleiste. die sieht vielversprechend aus.
-
@phil_discount Vielleicht aus meinem Projekt ein paar Anregungen
Link https://forum.iobroker.net/topic/64248/garagentor-fernbedienung-esp01-javascript
-
Zwischenzeitlich habe ich es mit einem Broadlink 433 Mhz Sender versucht, aber wegen Rollingcode gescheitert.
Könnte ich einen Shelly Plus 2PM anschließen?
Das Schaltbild hat mir der Hersteller geschickt.
-
@phil_discount Nein!
Aber einen Shelly Plus 1 / Shelly Plus 1 Mini

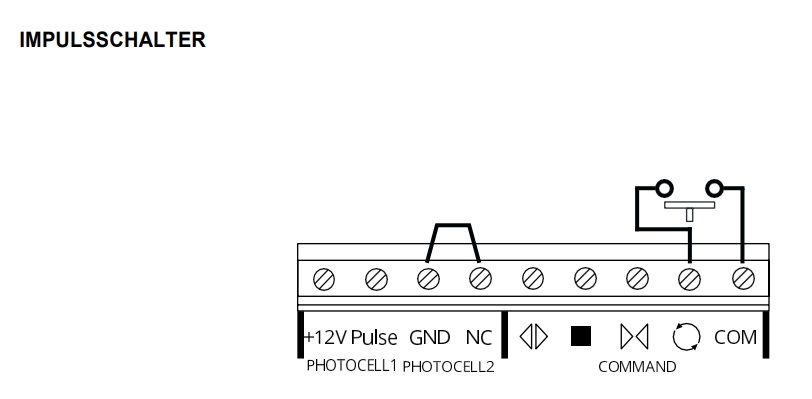

verstehe ich so das man die beiden Ports per Taster brückt um Öffnen/Schließen auszulösen - bei allen Toren die ich kenne ist es immer ein Taster.
Die Shelly Plus 1 / Shelly Plus 1 Mini schalten Potentialfrei, die haben einen Anschluss O und I. Die werden dann miteinander verbunden, den Shelly kann man auf Impuls stellen (also das er schließt und Zeitraum x später wieder öffnet).
Du kannst die Shelly mit 230V betreiben ohne das diese Spannung mit den Schaltkontakten verbunden ist.Der Shelly Plus 2PM kann Strom messen, da sind die Ausgänge mit der Stromversorgung verbunden, deshalb ist der dafür ungeeignet.
-
vielen Dank.
Dann benötige ich 2x Shelly Plus 1, einen für Öffnen, einen zum Schließen?Testweise kann ich kurz eine Leitung brücken zum Prüfen, ob das Tor sich öffnet, richtig?
-
@phil_discount Öhm? Die Toröffner die ich kenne habe eine Ein-Tasten-Bedienung ...
Was sagt denn die Anleitung zum externen Schalter/Taster Anschluss? Soviel kann ich jetzt nicht der Zeichnung entnehmen ... -

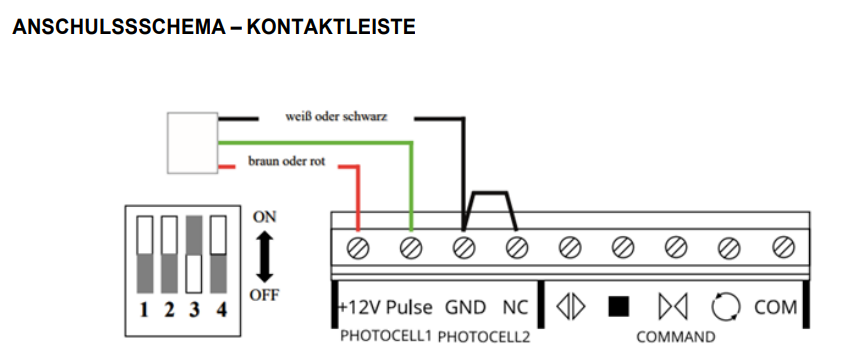

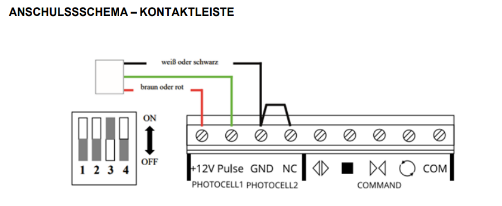

In der Anleitung gibt es nur dieses Bild für die externe Kontaktleiste, keinen Text dazu.
-
Schau dir doch bitte die verlinkte Anleitung an (sofern sie zu deinem Tor passt). Da gibts viiiiel mehr Infos. Der Ausschnitt den du oben zeigts beschreibt den Anschluss einer Kontaktleiste. Das ist ein Sicherheitselement am unteren Rand des Tors und hat nichts mit einer Bedienungssteuerung zu tun.
Du kannst per DIP Einstellen ob das Tor mit
- 1 Taster (auf - stop - zu - stop
- 3 Testern (auf / stop / zu)
- oder per Totmann
funktioniert.
Schaltplan hast du auf Seite 3
Im Kern brauchst du 1 bis 3 potenzialfreie Kontakte und das Tor zu steuern. Wenn du die Schaltpläne nicht lesen kannst, such mal in deinem Bekanntenkreis nach einer fachkundigen Person die dir beim Verdrahten vor Ort helfen kann.
Und noch was ganz Wichtiges:
Ohne die Mindestausstattung Sicherheitslichtschranke (besser deren 2 und / oder eine Kontaktleiste) ist eine unbeaufsichtigte Aktivierung des Tors grob fahrlässig. Stell dir nur mal vor ein Kind spielt im Bereich des (leicht) geöffneten Tors und dieses schließt. Das ist tödlich. Und bitte sag nicht, ich programmier ioBroker eh nur so, dass er nur was auslöst wenn ich in der Nähe bin - das kannst du NICHT garantieren. ioBroker ist kein Sicherheitssystem und kann eine dedizierte Sicherheitsfunktion nicht ersetzen bzw. erfüllenEDIT: gefühlte 100 Tippfehler korrigiert
-
@mcm1957 danke dir, dann habe ich es komplett missverstanden.
Ich könnte z.B. mit einer Drahtbrücke COM und Öffnen bzw. Schließen kurzzeitig verbinden und das war's schon?
Dann benötige ich nur 2x Shelly Plus 1 zum Öffnen / Schließen?
