[gelöst] ESP8266 /NodeMCU V3 nur 2 serielle Ausgänge?

[klassisch]

@slowman Ok, der hat 5V Versorgung und 3.3V Ausgang. Das passt und wahrscheinlich kannst Du dann auch das Pullup bei diesen Pins weglassen.

Fortunately, the sensor signal has a voltage of 3.3V max, so we can directly connect it to a free GPIO pin on the ESP board.

Ich denke, habe auch so einen an einem ESP8266 laufen - seit Jahren...

[Dutchman]

@slowman sagte in ESP8266 /NodeMCU V3 nur 2 serielle Ausgänge?:

@klassisch

Danke für deine Antwort. Wollte bzw. schaue gerade bei Tasmota nach, ob ich da alle 4 Kontakte hinbekomme, wenn es da klappt. Muss es ja auch bei ESPHome klappen.
Wemos D1 Mini habe ich auch noch welche rumliegen, aber da kann ich auch keine 4 Kontakte anklemmen. Paketbox und Briefkasten soll dies verwendet werden, Einwurf/Entnahme. Bisher habe ich einen Shelly BWM drin und der wacht nicht immer auf

Hast du dir mal die Beispiele auf meiner Doku Seite angeschaut ?

https://drozmotix.github.io/languages/de/Adapter/ESPHome/05.configExample.html#beispiel-konfiguration

# Example configuration for an GPIO output
output:
  - platform: gpio
    pin: 12
    inverted: true
    id: gpio_12

# Example configuration linking a switch to the previous defined output
switch:
  - platform: output
    name: "Generic Output"
    output: 'gpio_12'

Weitere Details sind auf ESPHome.io dokumentiert

[Slowman]

@dutchman

output:
  - platform: gpio
    pin: GPIO5
    id: 'gpio_5'

switch:
  - platform: output
    name: "Generic Output"
    output: gpio_5

Da bleibt install grau

[klassisch]

@slowman Ich dachte, Du wolltest 4 Eingänge für Deine Reed Kontakte bzw. PIR-Module haben? Oder Ausgänge? Denke, der Threadtitel ist noch etwas irreführend.

Da war Deine Konfiguration oben gar nicht so verkehrt.
Zu den Pins habe ich ja schon was geschrieben und verlinkt. Nimm die, bei denen es keine Restrictions gibt. Also GPIO12, GPIO13 und die I2C Pins (GPIO4, GPIO5), wenn Du I2C nicht brauchst.
Bei den PIR-Modulen kannst Du auf pullup verzichten. Bei den Reedkontakten würde ich die nehmen und die Kontakte schalten nach GND. Falls die SW Pullups rumzicken halt schnell Widerstande angelötet.
Ob Du als device_class motion oder windows nimmst, ist wohl Geschmacksache.

[Slowman]

@klassisch

OK, ich dachte es geht doch mit 4 einzelnen Reedkontakten, was dutchman da geschrieben hat. Deshalb der Versuch. Wie ich die Konstallation 2 Reedkontakte und 2 Pir einrichte, habe ich schon fertig und funzt. Das mit den 4 Kontakten wäre platzparender

[klassisch]

@slowman sagte in ESP8266 /NodeMCU V3 nur 2 serielle Ausgänge?:
Wie ich die Konstallation 2 Reedkontakte und 2 Pir einrichte, habe ich schon fertig und funzt.

Glückwunsch! Klasse.

Das mit den 4 Kontakten wäre platzparender

Kein Thema. Einfach das

mode: INPUT_PULLUP

noch rein und Reedkontakte anschließen. Also alle 4 Eingänge gleich parametrisieren.

[stimezo]

@klassisch sagte in ESP8266 /NodeMCU V3 nur 2 serielle Ausgänge?:

Bei Wemos haben einige GPIO schon welche eingabaut

Die sind nicht auf dem Wemos, sondern im ESP intern.

Gruß
Christian

[klassisch]

Bei mir wurde gerade dieses yaml erfolgreich übersetzt_

esphome:
  name: four-digital-inputs-sensor
  platform: ESP8266
  board: d1_mini


status_led:
#  pin: GPIO2
   pin:
     number: D4
     inverted: true

<<: !include includes.yaml


captive_portal:

# Enable logging
logger:

# Enable Home Assistant API
# done in the common includes.yaml file

# Example configuration entry


binary_sensor:
  - platform: gpio
    name: "Paket arrived"
    pin:
      number: GPIO4
      mode: INPUT_PULLUP
    device_class: motion



  - platform: gpio
    name: "Paket geholt"
    pin:
      number: GPIO5
      mode: INPUT_PULLUP
    device_class: motion


  - platform: gpio
    name: "Brief"
    pin:
      number: GPIO12
      mode: INPUT_PULLUP
    device_class: motion



  - platform: gpio
    name: "Post geholt"
    pin:
      number: GPIO13
      mode: INPUT_PULLUP
    device_class: motion

sensor:
  - platform: uptime
    name: Uptime Sensor

#RSSI
  - platform: wifi_signal
    name: "WiFi Signal Sensor"
    update_interval: 10min



ota:
  safe_mode: false
  port: 8266
  #3232 for ESP32
  #8266 for ESP8266

In der Datei includes.yaml stehen bei mir die Wifi credention sowie der api Befehl und das api Password. Das wird in allen yaml referenziert und sieht bei mir in etwa so aus

# Standards and Secrets for ESPHome
wifi:
  ssid: "MySSID"
  password: "MyTopSecrectWifiPWD"
  domain: .
# domain . may be not correct, but works with firtzbox
# the domain is to support mDNS for flashing and logging
#  domain: .fritz.box
# . or .fritz.box worked for me, the default .local did not



  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
   ssid: "ESPHomeBackup"
   password: "kebvfzt879jkjnbcf"

# Example configuration entry
web_server:
  port: 80

  # Example configuration entry
time:
  - platform: sntp
    id: sntp_time
    servers: "191.168.178.1"
    timezone: DE
    # display time
    #it.strftime(0, 0, id(font), "%Y-%m-%d %H:%M", id(time).now());


# api for use with MQTT and/or ioBroker
api:
    password: 'ohhVerySecret'

# Attention: When logged Incorrect Password: enter PWD do not stre but terminate instance and start again https://forum.iobroker.net/post/621511


    # Example configuration entry
#mqtt:
#  broker: 192.168.178.99

[klassisch]

@stimezo Ja, da hast Du recht. Es gibt auf dem Wemos noch ein oder zwei Pins mit externer Beschaltung. Aber ich habe eh keine NodeMCU, sondern nur Wemos und auch bei den ESP32 die "Wemos-Bauform, zweireihig" oder wie die auch immer heißt.

[Slowman]

@klassisch

Danke, werde das morgen früh gleich testen

[Slowman]

@klassisch

Vielen Dank für deine Hilfe, es funktioniert Bin schon fast daran verzweifelt, bis ich bei Google, was gefunden habe. Der Editor ist ja so ein penibles Programm, das man auch die Leerzeichen beachten muss.

[klassisch]

@slowman Prima, daß es funktioniert und vielen Dank für die Rückmeldung.

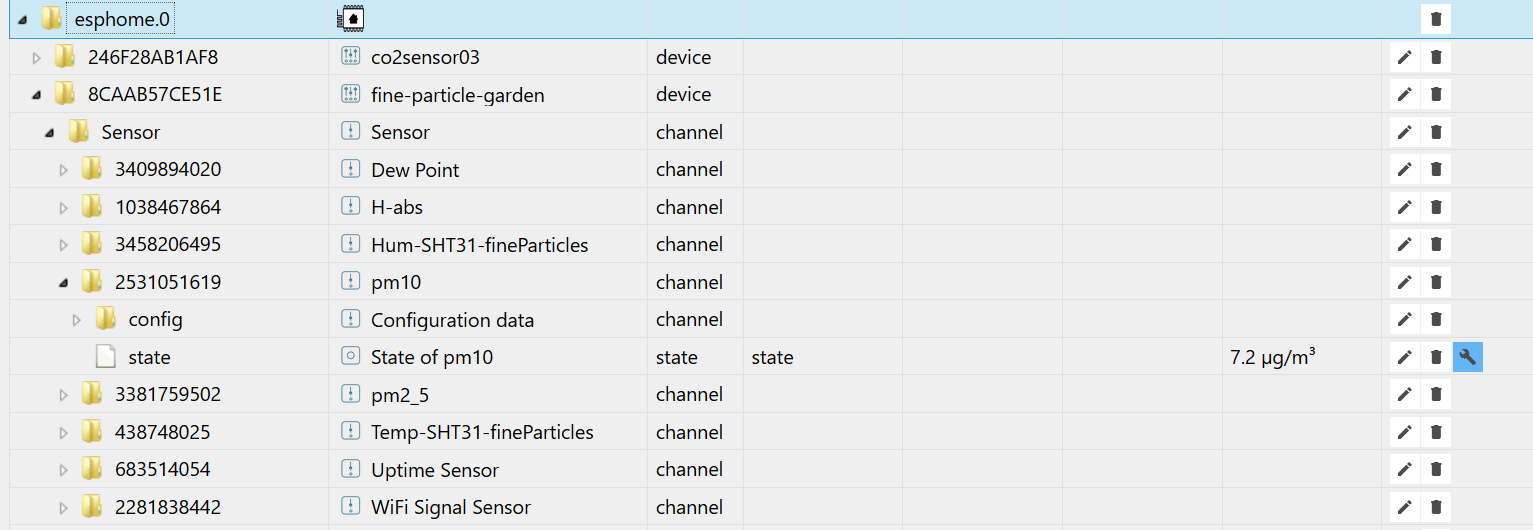

mit dem Adapter von @Dutchman kannst Du die Ergebnisse direkt in den Objekten von ioBroker sehen. Beispiel:

Wenn Du die Signale invertieren willst, dann kannst Du es einfach so machen

      mode: INPUT_PULLUP
      inverted: true

Und ja, ich halte YAML für nervig und überflüssig.
JSON kann genau das gleiche. Man muß dann halt ein paar {},;[] als Strukturelement tippen. Aber dafür muß man keine Spaces zählen.
Völlig unklar, wozu man YAML erfinden mußte, wenn es doch JSON gibt. Vielleicht wollte sich da einfach jemand profilieren.

Wenn man sich aber damit mal abgefunden hat, ist das ESPHome System eine feine Sache.

[Slowman]

@klassisch

Ich benutze schon dutchman seine Integration von ESPHome ins ioBroker. Aber danke für den Hinweis. Ich scheitere meistens am Englisch Aber DeepL hilft mir dabei

[Dutchman]

@slowman sagte in [gelöst] ESP8266 /NodeMCU V3 nur 2 serielle Ausgänge?:

@klassisch

Ich benutze schon dutchman seine Integration von ESPHome ins ioBroker. Aber danke für den Hinweis. Ich scheitere meistens am Englisch Aber DeepL hilft mir dabei

freut mich

[Slowman]

@dutchman

Habe mit dem ESP8266 irgendwie Probleme im esphome

Er steigt ständig aus, ist aber Online, wenn ich ihn über das Webinterface aufrufe.

Mal jetzt den aktuellen Stand

Instanzen

esphome Reiter

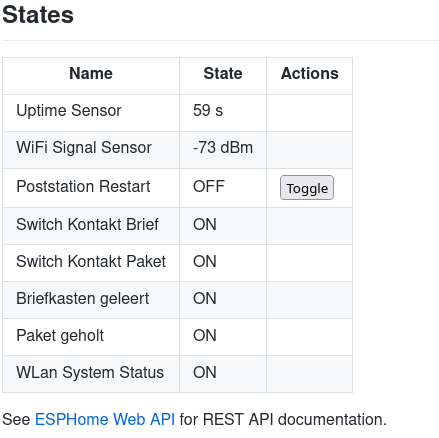

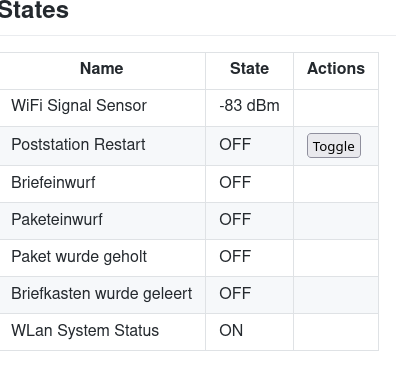

Webinterface über esphome Link

Er ist on, wird aber vom esphome immer wieder vergessen und oh da ist ja was. Mehrmals das Passwort bei den Instanzen neu eingegeben.

Log:

esphome.0
	2021-08-24 09:14:05.446	info	ESPHome client 192.168.2.121 connected
esphome.0
	2021-08-24 09:14:02.267	info	ESPHome client poststation on ip 192.168.2.121 initialized
esphome.0
	2021-08-24 09:14:02.199	info	poststation announced Switch "Poststation Restart"
esphome.0
	2021-08-24 09:14:02.163	info	poststation announced Sensor "WiFi Signal Sensor"
esphome.0
	2021-08-24 09:14:02.128	info	poststation announced connectivity "WLan System Status"
esphome.0
	2021-08-24 09:14:02.114	info	poststation announced motion "Briefkasten wurde geleert"
esphome.0
	2021-08-24 09:14:02.113	info	poststation announced motion "Paket wurde geholt"
esphome.0
	2021-08-24 09:14:02.113	info	poststation announced motion "Paketeinwurf"
esphome.0
	2021-08-24 09:14:02.062	info	poststation announced motion "Briefeinwurf"
esphome.0
	2021-08-24 09:14:02.028	info	ESPHome Device info received for poststation
esphome.0
	2021-08-24 09:14:02.010	info	ESPHome client 192.168.2.121 connected
esphome.0
	2021-08-24 09:13:35.320	warn	ESPHome client poststation disconnected
esphome.0
	2021-08-24 09:13:35.320	warn	Client 192.168.2.121 Connection Lost, will reconnect automatically when device is available!
esphome.0
	2021-08-24 09:13:31.879	warn	ESPHome client poststation disconnected
esphome.0
	2021-08-24 09:13:31.879	warn	Client 192.168.2.121 Connection Lost, will reconnect automatically when device is available!
esphome.0
	2021-08-24 09:08:35.008	info	ESPHome client poststation on ip 192.168.2.121 initialized

Habe selbst nochmal geflasht, aber Ergebnis bleibt gleich. Weiß nicht mehr voran es liegen kann.

PS: Habe ja noch andere ESP8266 laufen, die zicken nicht rum.

[FredF]

@slowman Briefkasten Überwachung? Der ESP ist dann wohl weiter weg und verliert das WLAN

[Slowman]

@fredf

Hmmm.... die Empfangsstärke ist doch sehr gut, habe zwischen 78-83dBm immer. Ist vom Repeater ca. 10m weg mit nur ein zwei Büschen im Weg.

[FredF]

@slowman Bringe den ESP doch mal näher ran, wie verhält er sich dann?

[Dutchman]

@slowman sagte in [gelöst] ESP8266 /NodeMCU V3 nur 2 serielle Ausgänge?:

@fredf

Hmmm.... die Empfangsstärke ist doch sehr gut, habe zwischen 78-83dBm immer. Ist vom Repeater ca. 10m weg mit nur ein zwei Büschen im Weg.

Das sagt nix, es kommen keine Daten durch das sieht man am log ...
Der adapter arbeitet mit der API des ESP und überwacht diese permanent, fällt die verbinung weck kommen die log Einträge wie oben beschrieben und probiert der adapter neue Verbindung zu. machen

Ist definitiv n Netzwerk Problem, kan auch mit strom Versorgung zu tun haben oder 5 gHz usw n ESP ist halt kein handy

[Slowman]

@dutchman
@FredF

Danke für eure Antworten. Der Fritz Repeater mit 2.4Ghz. Sagt die Empfangsstärke nicht aus, das es eine sehr gute Verbindung ist Stromversorgung, kann ja mal einen anderen USB-Ladestecker nehmen bzw. habe ich ja noch ca. 3m kabel an der Antenne dran, um Ihn dichter an den Repeater zu bringen.

@Dutchman

Bist du befördert worden auf Admin oder habe ich das leuchtende Grün immer übersehen
