[Homoran]

@habedere was ist jetzt Status?
Register und Einstellungen im Adapter?
daraus resultierender debug-log?

bitte immer alles zeigen?

edit:
sorry, erst jetzt das andere Posting gesehen

[Homoran]

@habedere sagte in Modbusverbindung - Elfin EW11 / Sunrain Wärmepumpe:

Ebenso ein Objekt im Baum zu finden - jedoch mit 0°.

0E = 15 ist reserve

[wendy2702]

Es ist dunkel, viele WRs liefern dann null Daten.

Bitte testen wenn Produktion.

@Thomas-Braun : node ist zwar nicht aktuell aber auch zu 98% nicht die Ursache

[Thomas Braun]

@wendy2702 sagte in Modbusverbindung - Elfin EW11 / Sunrain Wärmepumpe:

@Thomas-Braun : node ist zwar nicht aktuell aber auch zu 98% nicht die Ursache

Das ist ja wurscht. Ist unabhängig vom konkreten Problem schleunigst zu aktualisieren.
Der Rest vom System ist dann erfahrungsgemäß auch nicht aktuell.
Das alles trägt dann auch nicht zu einem stabilen Gesamtsystem bei.

[wendy2702]

@wendy2702 sagte in Modbusverbindung - Elfin EW11 / Sunrain Wärmepumpe:

Es ist dunkel, viele WRs liefern dann null Daten.

Bitte testen wenn Produktion.

Hier steht an der Stelle Blödsinn.

Hatte beim Schreiben einen Wechselrichter im kopf und keine Wärmepumpe.

[Habedere]

@Thomas-Braun sooo - node update ist erledigt.

@Homoran @wendy2702
Wärmepumpe ist eingeschaltet, jedoch nicht aktiv in Produktion. Wenn ich i diesem Stand keine Daten erhalten kann ich es gleich vergessen, da es dann sinnlos ist...

Habe bissl rum probiert, komme jedoch nicht weiter.

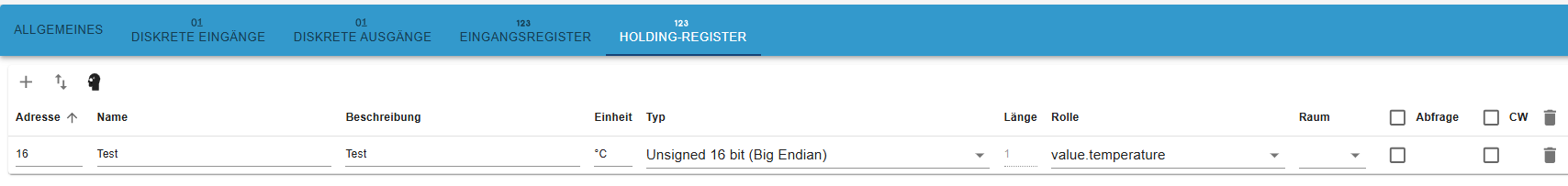

Hier 16 im Holding Register:

modbus.1
2025-06-25 21:14:32.070	info	Connected to slave 192.168.178.67

modbus.1
2025-06-25 21:14:31.988	info	starting. Version 6.3.2 in /opt/iobroker/node_modules/iobroker.modbus, node: v20.19.3, js-controller: 7.0.6

modbus.1
2025-06-25 21:14:28.440	info	terminating

modbus.1
2025-06-25 21:14:27.955	info	Terminated (ADAPTER_REQUESTED_TERMINATION): Without reason

modbus.1
2025-06-25 21:14:27.955	info	terminating

modbus.1
2025-06-25 21:14:27.939	info	Got terminate signal TERMINATE_YOURSELF

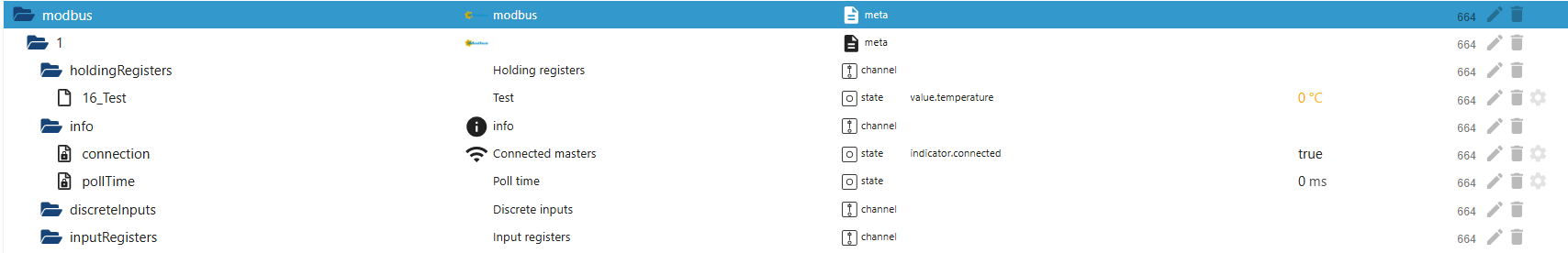

Zumindest bleibt der Adapter grün und ein Objekt erscheint im Baum :)
Aber egal mit welchen Registern ich experimentiere - wenn überhaupt was kommt, dann immer die 0.

[Homoran]

@habedere sagte in Modbusverbindung - Elfin EW11 / Sunrain Wärmepumpe:

Hier 16 im Holding Register:

der Haken bei Abfrage fehlt

[Habedere]

@homoran
Habe ich auch probiert - dann gibts ne Fehlermeldung und der Adapter bleibt nicht grün:

modbus.1
2025-06-25 22:12:10.232	info	Disconnected from slave 192.168.178.67

modbus.1
2025-06-25 22:12:09.233	warn	[DevID_1] Poll error count: 1 code: {"err":"timeout","timeout":8000}

modbus.1
2025-06-25 22:12:09.232	error	Client in error state.

modbus.1
2025-06-25 22:12:09.232	error	Request timed out.

modbus.1
2025-06-25 22:12:09.232	warn	Error: undefined

modbus.1
2025-06-25 22:12:01.230	info	Connected to slave 192.168.178.67

modbus.1
2025-06-25 22:12:01.146	info	starting. Version 6.3.2 in /opt/iobroker/node_modules/iobroker.modbus, node: v20.19.3, js-controller: 7.0.6

modbus.1
2025-06-25 22:11:57.605	info	terminating

modbus.1
2025-06-25 22:11:57.120	info	Terminated (ADAPTER_REQUESTED_TERMINATION): Without reason

modbus.1
2025-06-25 22:11:57.120	info	terminating

modbus.1
2025-06-25 22:11:57.103	info	Got terminate signal TERMINATE_YOURSELF

[Homoran]

@habedere sagte in Modbusverbindung - Elfin EW11 / Sunrain Wärmepumpe:

dann gibts ne Fehlermeldung

die hab ich vermisst ;-)
da sind wir wieder bei

@habedere sagte in Modbusverbindung - Elfin EW11 / Sunrain Wärmepumpe:

Error: undefined

@habedere sagte in Modbusverbindung - Elfin EW11 / Sunrain Wärmepumpe:

Client in error state.

ich kenne leider die Einstellungen für den ELFIN nicht.
Kann man den neu starten?

Ich vermisse aber auch die Meldung welche Daten für die Abfrage verwendet werden.
Da kommt wohl gar keine Rückmeldung beim ersten Handshake, so dass die Abfrage gar nicht gestartet wird

[Homoran]

@habedere sagte in Modbusverbindung - Elfin EW11 / Sunrain Wärmepumpe:

Port war frei gewählt

was bedeutet das.
hast du dem Elfin Port 503 für modbus tcp verpasst?

Wie sehen denn jetztcdue Grundeinstellungen des Adapters dazu aus?

[Homoran]

@homoran sagte in Modbusverbindung - Elfin EW11 / Sunrain Wärmepumpe:

ich kenne leider die Einstellungen für den ELFIN nicht.

welche IP gilt denn jetzt?

[Habedere]

@homoran
das ist die IP des ioBroker auf meinem Proxmox.
Die Einstellungen des EW11 sind oben. Neustart ist durchgeführt.
Man sieht anhand dem Status, dass kommuniziert wird denke ich.
Richtung WP mehr als zu ioBroker wenn ich es richtig interpretiere.

Port 503 ist bei beiden eingestellt. Die Verbindung steht ja wenn der Adapter grün ist und er nicht abbricht.

Bzgl. Rückmeldung zum Handshake - das sollte ich wohl auch im Debug Log sehen?

hier nochmal die Adapter Einstellungen:

[Habedere]

@homoran
soooo - jetzt habe ich das mit dem "Adapter in Debug versetzten" erst richtig verstanden. Sorry dafür...
Jetzt spuckt das log mehr aus!

modbus.1
2025-06-26 08:21:12.179	info	Disconnected from slave 192.168.178.67

modbus.1
2025-06-26 08:21:12.178	debug	Closing client on purpose.

modbus.1
2025-06-26 08:21:11.179	debug	Cleaning up request fifo.

modbus.1
2025-06-26 08:21:11.179	debug	Clearing timeout of the current request.

modbus.1
2025-06-26 08:21:11.179	debug	Socket closed with error

modbus.1
2025-06-26 08:21:11.178	warn	[DevID_1] Poll error count: 2 code: {"err":"timeout","timeout":8000}

modbus.1
2025-06-26 08:21:11.178	error	Client in error state.

modbus.1
2025-06-26 08:21:11.178	error	Request timed out.

modbus.1
2025-06-26 08:21:11.178	warn	Error: undefined

modbus.1
2025-06-26 08:21:03.178	debug	[DevID_1/holdingRegs] Poll address 16 - 1 registers

modbus.1
2025-06-26 08:21:03.178	debug	[DevID_1] Poll start ---------------------

modbus.1
2025-06-26 08:21:03.177	info	Connected to slave 192.168.178.67

modbus.1
2025-06-26 08:20:48.173	info	Disconnected from slave 192.168.178.67

modbus.1
2025-06-26 08:20:48.173	debug	Closing client on purpose.

modbus.1
2025-06-26 08:20:47.174	debug	Cleaning up request fifo.

modbus.1
2025-06-26 08:20:47.174	debug	Clearing timeout of the current request.

modbus.1
2025-06-26 08:20:47.174	debug	Socket closed with error

modbus.1
2025-06-26 08:20:47.173	warn	[DevID_1] Poll error count: 1 code: {"err":"timeout","timeout":8000}

modbus.1
2025-06-26 08:20:47.173	error	Client in error state.

modbus.1
2025-06-26 08:20:47.173	error	Request timed out.

modbus.1
2025-06-26 08:20:47.172	warn	Error: undefined

modbus.1
2025-06-26 08:20:39.172	debug	[DevID_1/holdingRegs] Poll address 16 - 1 registers

modbus.1
2025-06-26 08:20:39.172	debug	Initialization of scale factors done!

modbus.1
2025-06-26 08:20:39.172	debug	[DevID_1] Poll start ---------------------

modbus.1
2025-06-26 08:20:39.171	info	Connected to slave 192.168.178.67

modbus.1
2025-06-26 08:20:39.129	debug	Add holdingRegisters.16_Test: {"_id":"holdingRegisters.16_Test","type":"state","common":{"name":"Test","role":"value.temperature","type":"number","read":true,"write":true,"def":0,"unit":""},"native":{"regType":"holdingRegs","address":16,"deviceId":1,"type":"uint16be","len":1,"offset":0,"factor":1,"poll":true}}

modbus.1
2025-06-26 08:20:39.129	debug	Initialize Objects for holdingRegs: [{"_address":"16","name":"Test","description":"Test","unit":"","type":"uint16be","len":1,"factor":1,"offset":0,"formula":"","role":"value.temperature","room":"","poll":true,"wp":"","cw":false,"isScale":"","address":16,"deviceId":1,"id":"holdingRegisters.16_Test"}]

modbus.1
2025-06-26 08:20:39.129	debug	Initialize Objects for inputRegs: []

modbus.1
2025-06-26 08:20:39.129	debug	Initialize Objects for coils: []

modbus.1
2025-06-26 08:20:39.129	debug	Initialize Objects for disInputs: []

modbus.1
2025-06-26 08:20:39.092	info	starting. Version 6.3.2 in /opt/iobroker/node_modules/iobroker.modbus, node: v20.19.3, js-controller: 7.0.6

modbus.1
2025-06-26 08:20:39.069	debug	Plugin sentry Do not initialize Plugin (enabled=false)

modbus.1
2025-06-26 08:20:39.062	debug	States connected to redis: 127.0.0.1:6379

modbus.1
2025-06-26 08:20:39.058	debug	States create User PubSub Client

modbus.1
2025-06-26 08:20:39.058	debug	States create System PubSub Client

modbus.1
2025-06-26 08:20:39.057	debug	Redis States: Use Redis connection: 127.0.0.1:6379

modbus.1
2025-06-26 08:20:39.046	debug	Objects connected to redis: 127.0.0.1:9001

modbus.1
2025-06-26 08:20:39.044	debug	Objects client initialize lua scripts

modbus.1
2025-06-26 08:20:39.027	debug	Objects create User PubSub Client

modbus.1
2025-06-26 08:20:39.027	debug	Objects create System PubSub Client

modbus.1
2025-06-26 08:20:39.027	debug	Objects client ready ... initialize now

modbus.1
2025-06-26 08:20:39.015	debug	Redis Objects: Use Redis connection: 127.0.0.1:9001

[Homoran]

@habedere da muss dir jetzt erstmal jemand helfen, der sich mit dem Elfin auskennt

solange

@habedere sagte in Modbusverbindung - Elfin EW11 / Sunrain Wärmepumpe:

Error: undefined

und

@habedere sagte in Modbusverbindung - Elfin EW11 / Sunrain Wärmepumpe:

Client in error state.

kommt geht's nicht weiter.

Der Adapter sieht grundsätzlich korrekt konfiguriert aus, allerdings ist deine Annahme

@habedere sagte in Modbusverbindung - Elfin EW11 / Sunrain Wärmepumpe:

wenn überhaupt was kommt, dann immer die 0.

falsch.
Solange diese 0 gelb(orange) ist, kommt die nicht, sondern das ist der vom Adapter gesetzte Default Wert.
Es kommt also nie etwas

[Habedere]

@homoran
okay - danke für die Hilfe.
Dann muss ich nochmal auf den Hersteller zugehen.

Aber kann man anhand des Scrennshots des Konverters eindeutig sagen, dass die Kommunikation des Konverters mit der Wärmepumpe aktiv ist und korrekt verkabelt.
Die Verbindung zwischen ioBroker Adapter und Konverter ist theoretisch auch nicht ganz verkehrt.
Also liegt es effektiv im Detail?

Vielleicht liegt es auch daran, dass ich das Modbus-Signal zwischen zwei Platinen abgreife... Master/Slave; ID usw...

[Homoran]

@habedere sagte in Modbusverbindung - Elfin EW11 / Sunrain Wärmepumpe:

Die Verbindung zwischen ioBroker Adapter und Konverter ist theoretisch auch nicht ganz verkehrt.

wie gesagt, kenne ich das System nicht, nur vom mitlesen.
Da gibt es anscheinend RTU, TCP und RTU über TCP.

auch andere Einstellungen könnten noch anders als bei RTU sein

[wendy2702]

@habedere Was kann man denn im Elfin einstellen wo jetzt TCP-Server steht?

Und welches System hat welche IP?

Wie sieht denn die RS485 Verkabelung zwischen Elfin und WP aus? Mal a/b getauscht zum testen?

[Habedere]

@wendy2702
Nachfolgend die anderen Auswahlmöglichkeiten:

.100 ist der ioBroker.
.67 der Elfin

Die Verkabelung ist recht unspektakulär - bis auf dass ich mich zu einer vorhandenen Klemme hinzu geschalten habe.
A/B habe ich noch nicht getauscht. Wäre eigentlich eindeutig beschriftet. Sofern ich da nichts kaputt machen bzw. stören kann an der WP, tausche ich die eben mal.

[Homoran]

@habedere sagte in Modbusverbindung - Elfin EW11 / Sunrain Wärmepumpe:

bis auf dass ich mich zu einer vorhandenen Klemme hinzu geschalten habe.

[wendy2702]

@habedere sagte in Modbusverbindung - Elfin EW11 / Sunrain Wärmepumpe:

Die Verkabelung ist recht unspektakulär - bis auf dass ich mich zu einer vorhandenen Klemme hinzu geschalten habe.

Dann wird das einer der Gründe sein. Wenn da schon eine Modbus kommunikation per RS485 zwischen 2 oder mehreren Geräten stattfindet wird das so nicht klappen.

@Homoran : hat dir ja schon ein schönes Bild dazu geschickt.
