16 bit signed Float einlesen über den Node-red Modbus
-
Habe die Änderung vorgenommen…

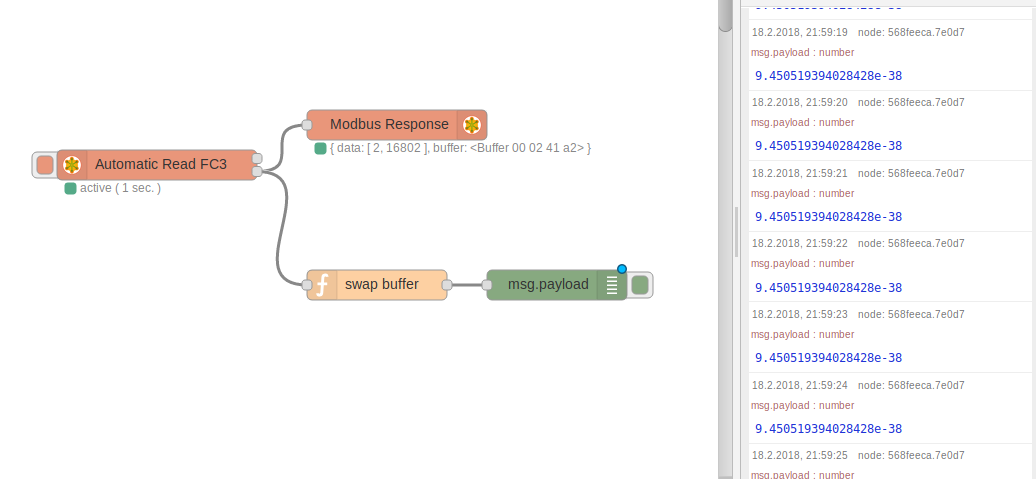

5860_swap_function.png -
Erstaunlich, dass es funktioniert, Normalerweise hättest Du das BE durch LE ersetzen müssen. Bisher jedenfalls hast Du immer Littel Endian ausgelesen.
Hier mal die Grundlagen dazu: https://de.wikipedia.org/wiki/Byte-Reihenfolge
Lt. Bedienungsanleitung von deinem X-320 lässt sich die Byte-Reihenfolge einstellen:
` > Big Endian
32-bit data is treated as two individual 16-bit words using IEEE 754 floating point format. Floating
point format is used for sensor, pulse counter, analog, and frequency data as well as for setting
output pulse duration.
If the checkbox is set, the X-320
will use big-endian architecture, and the most significant 16-bitword (big end) is sent first. If the box is cleared, then the X-320
will use little-endian architecture,and the least significant word (little end) is sent first. The default setting for this box is
unchecked,
use little-endian.
For example, in little-endian format, a 32-bit floating point number represented by '1234 ABCD' is
sent as 'ABCD 1234'. `
Um Big Endian auslesen zu können verwendest Du die Funktion msg.payload.buffer.readFloatBE(0,1,2,3) und für Littel Endian die Funktion msg.payload.buffer.readFloatLE(0,1,2,3).
Nicht, dass wir uns hier ständig im Kreis drehen. Vielleicht im X-320 Big Endian einstellen und dann mal schauen was in den Modbusregistern 1 und 2 steht. Es könnte dir das Auslesen evtl. vereinfachen.
-
Hallo Graf,
danke für den Hinweis!
Hatte ich mit keinem Gedanken mehr daran gedacht…
Und jetzt funktioniert es!!!!
Danke für DEINE (Eure) Hilfe!

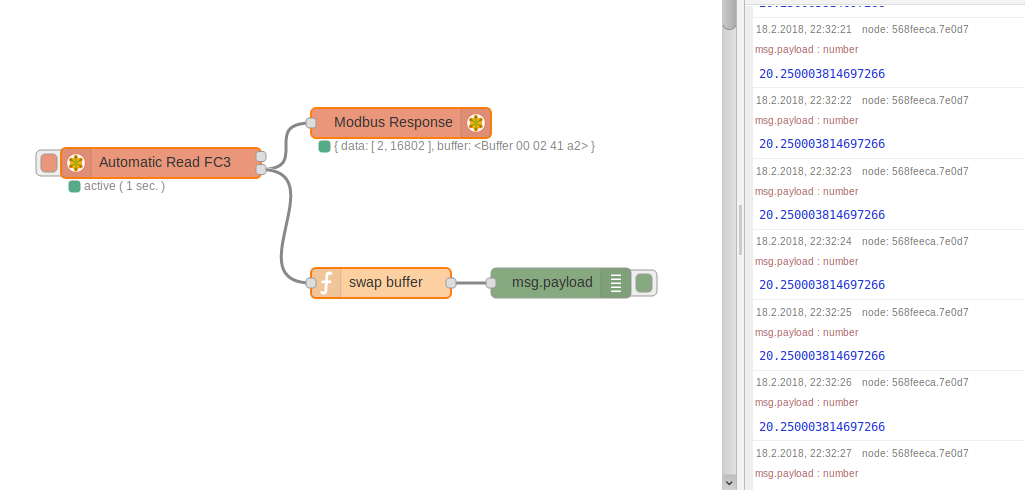

5860_working.png -
Hier noch die Funktion…...

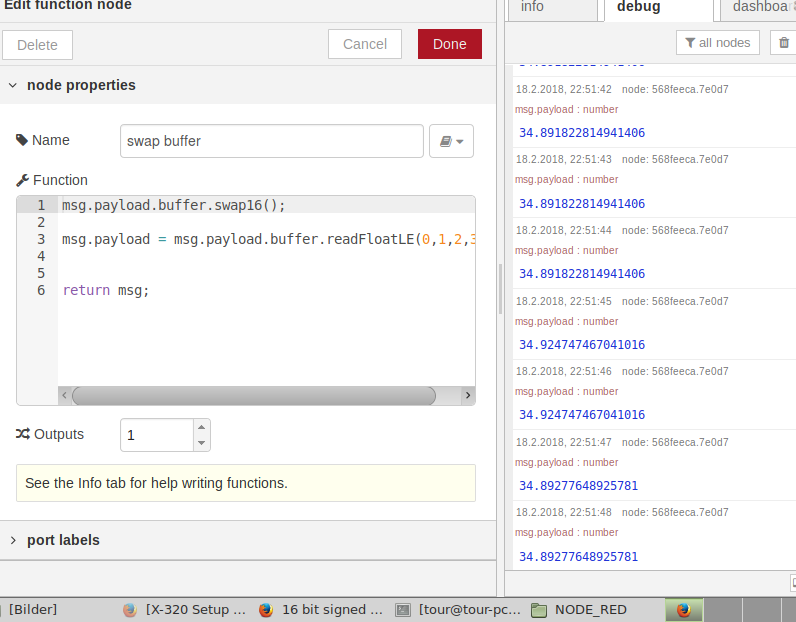

5860_swap_working.png -
das ist ja Wahnsinn,
was ihr hier zu dem Thema abliefert, ich bin begeistert, nun versuche ich mich
damit auch zu befassen, bin jedoch wirklich auf diesem Gebiet ein Noob
Ich komme schon gar nicht so weit wie ihr…
wenn ich die 32bit function von euch übernehme also:
msg.payload.buffer.readFloatLE(0,1.2,3)
erhalte ich folgende fehlermeldung:
TypeError: Cannot read property 'readFloatLE' of undefined
ist das eine zusätzliche Lib die ich übersehen habe, oder warum nimmt er meinem
Code nicht an?
Verwende einen Raspi mit Node Red drauf.
Vielen Dank
Pitu61
-
msg.payload.buffer.readFloatLE(0,1.2,3) `
du hast ein Punkt zwischen 1.2 stehen es muss (0,1,2,3) sein und nicht vergessen die Funktion unten anzuknÜpfen damit du an die Buffer kommst.
Ober wird kein Buffer ausgegeben.
MfG
Jean
-
Ober wird kein Buffer ausgegeben. `
Donnerwetter, gute erkannt. Ist mir gar nicht so direkt aufgeallen.Ich habe mich vielmehr gefragt was will er überhaupt wo und in welchem Format auslesen. Integer- oder Flioatwert, Big Endian oder Littel Endian usw.
Aber vielleicht ist es ja schon genau dieser kleine Tippfehler gewesen.
Aber schön, dass du hier wieder etwas gepostet hast, ich hatte deine Wortmeldungen in den letzten Tagen schon vermisst.
-
Ich bin am Hausbauen, und die Handwerker haben diese Woche wieder angefangen zu arbeiten, da kann ich nicht immer online sein.
Ich habe noch eine Methode gefunden.
return [{ payload: msg.payload.buffer.readFloatBE(0,4)},
{ payload: msg.payload.buffer.readFloatBE(0,4) }];
Habe mal den Modbussimulator hergenommen
https://sourceforge.net/projects/modrssim/
Die Wert habe ich aus dem Screenshot Buffer 0002 41a2
und in die Kolonne +0 41a2 und in der Kolonne +1 0002 in den Simulator eingegeben,
dann kommt genau der Wert 20,25….. heraus
Die Klammer ()wird anders ausgewertet bei den Floats wenn ich richtg liege.
(0,4) 0 ist wo ich anfange zu lesen und 4 die Anzahl
lese ich z.b 3Stück 32 bit Floats ein und ich will das das 3te 32 bit Float haben so schreibe ich (8,4)
wenn ich nur ein Float habe kann ich die Klammer sogar leer lassen.
gebe ich in der Kolonne +0 0002 und in der Kolonne +1 41a2 in den Simulator kommt -2.6157436202396862e-18
Was komisch ist das es egal ist ob ich LE oder BE angebe die Werte sind immer gleich.
Ist es ein Fehler im Simulator?
Man müsste testen ob das obengenannte Beispiel an dem x320 funktioniert.
Es ist alles so schlecht dokumentiert so dass es nur mit try und error geht, ich hasse das.
MfG
Jean
-
Guten Abend!
Ich habe noch 2 Fragen
zum Modbus Read
Kann man mit einer FC3 Abfrage auch Register abfragen die nicht zusammenhängen?
z.B 272-278,528-530…... oder muss man jeden Block einzeln abfragen...
Zur Datenanzeige.
Wie kann ich die Anzahl der angezeigten Stellen einstellen?

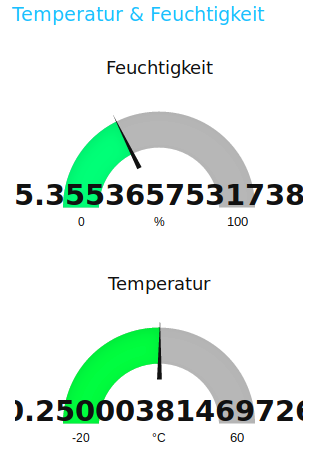

5860_readout.png -
Ja kann man, die Werte sollten jedoch nicht zu weit auseinanderliegen weil man sonst sehr grosse Arrays hat.
bis 50 dürfte kein Problem sein.
Es gibt Modbus Hardware wo ein Limit gesetzt ist, ab einen gewissen Anzahl werden falsche Werte ausgegeben, so steht es jedenfalls in der Anleitung von Klaus ( Authos der Modbus Software) und das sagt er auch in seinem Youtube Video.
https://www.youtube.com/watch?v=YIqb02D3Ps4
Man muss nur die richtige Array oder Buffer Nummer angeben.
MfG
Jean
-
Um die stellen in der Gauge zu limitieren einfach
folgendes in der Gauge eingeben
{{value | number:1}}
eingeben 1 steht für 1 Nachkommastelle 2 für 2 Nachkommastellen usw.
-
Hallo Jean,
danke für deine Antwort!
Ich lese diesen Wert als 32Bit float direkt aus.
In der Hardware kann ich die Anzahl der Stellen nicht begrenzen.
-
Hallo atelmblcd,
perfect!!
Danke!
-
du ziehst ja die gauge in den float, mit einem Doppelklick kannst du die gauge konfigurieren.
es ist das 5 Feld was du abändern must
Value Format
kopiere die Zeile die ich gepostet habe einfach rein.
Wenn du bessere Anzeigen haben willst du sende mir per PN deine Emailadresse ich sende dir dann einen Downloadlink mit den Instrumenten und einer Anleitung wie es installiert wird.
Siehe 1 Seite Instrument.pdf was ich eingestellt habe um zu sehen welche Instrumente du dann zur Verfügung hast.
MfG
-
Hallo Jean,
deine Anzeigen sehen richtig "Cool" aus!
Gefällt mir!
Hast du meine PN erhalten?
Danke!
-
Ich habe noch eine Frage
zum Modbus Read
****Kann man mit einer FC3 Abfrage auch Register abfragen die nicht zusammenhängen?
z.B 272-278,528-530…... oder muss man jeden Block einzeln abfragen..****.
Danke!
-
Wenn du z.b von 272-278 auslesen willst dann gibst du 272 als Adresse an und 6 als Quantity.
Leider ist keine Mail als private Nachricht eingetroffen.
mfG
Jean
-
Hallo Jean,
soweit ist es klar, wenn ich jedoch noch zusetzlich die Register 528-530 einlesen möchte.
Also 272-278 + 528-530 mit einem FC Read ist das möglich?
Im FC Setup kann ich ja nur eine Range angeben. Als A-B.
Ich probiere es mit der PN noch einmal!
Danke!
-
@JXA:****Kann man mit einer FC3 Abfrage auch Register abfragen die nicht zusammenhängen?
z.B 272-278,528-530…... oder muss man jeden Block einzeln abfragen..****. `
Mit etwas Programmieraufwand könnte ich mir vorstellen, dass man es über das Flex Getter https://www.youtube.com/watch?v=G4p-Af1olo8 , https://flows.nodered.org/node/node-red-contrib-modbus hinbekommen könnte. Aber übersichtlicher wird es dadurch sicher nicht. Ich würde für jeden Registerbereich ein eigenes Read-Node und das Response Node verwenden. -
Hallo "Graf",
danke für deine Antwort!
Sicher mit einer einzelnen Abfrage für jeden Block bleibt es übersichtlicher.
Ich frage mich halt wie es mit dem timing aussieht.
Wenn ich für 1 Device 3x FC03 ausführen muss und dann noch die anderen FC1 ;FC2; FC5.
Dachte daher 1x Read FC03 -> alle Register
1x Read FC01 -> alle Register
usw
Hat jemand Erfahrung ab das sauber läuft? (Dauerbetrieb)
Danke.
