Anfängerfragen VIS-2

[OliverIO]

@io2345

[io2345]

@oliverio So einfach wenn's wär, hätte ich ihn vielleicht sogar von Anfang an installiert. Aber leider sieht es so aus:

[Thomas Braun]

@io2345

Nur im Beta-Kanal:

github:	0.0.2
latest:	0.0.3 for 68 months
stable:	-.-.-

[io2345]

Und da es hier um Anfängerfragen geht, zeige ich gleich, wie man die Beta aktiviert. Hier drücken:

und dann auf "Repositories" gehen, den Haken bei "Beta" setzen. Speichern+Schließen anwählen. Dann aktualisieren hier:

Material Webfonts installieren - Und endlich ist dann auch unser Strommast da!

[io2345]

@ullij Könnten wir uns als Nächstes an der Seite PV versuchen?
Bisher sieht das so aus bei mir:

Da ist ja bei dir ein Tortendiagramm und keine Schieberegler

[UlliJ]

@io2345
klar, können wir.

Das Tortendiagramm ist ein Flexchart (wieder ein Adapter mehr, mit Skript etc). In der ersten Variante waren das Balken je PV-Anlagenteil, das gefiel mir nicht mehr und ich wollte flexcharts ausprobieren.
Alternativ geht auch das widget "Verbrauchsvergleich" aus den Energiewidgets.

Die Schieberegler sind eigentlich auch keine, sondern 2 HTML widgets. Eins für den Hintergrund und das zweite mit Füllung für den Balken.

Spoiler

[
 {
   "tpl": "_tplGroup",
   "widgetSet": "basic",
   "data": {
     "members": [
       "i000001",
       "i000002"
     ],
     "g_objects": true,
     "bindings": []
   },
   "style": {
     "left": "calc(50% - 60px)",
     "top": "70",
     "width": "180px",
     "height": "25",
     "z-index": 20,
     "opacity": "0.8",
     "bindings": []
   },
   "_id": "f000001"
 },
 {
   "tpl": "tplMaterial2Static",
   "data": {
     "bindings": [],
     "html": "",
     "g_common": true,
     "objectFit": "fill",
     "seamless": true,
     "noSandbox": true,
     "allowUserInteractions": true,
     "refreshWithNoQuery": true,
     "doNotWantIncludeWidgets": false,
     "g_css_border": true,
     "noCard": false
   },
   "style": {
     "bindings": [],
     "left": 0,
     "top": 0,
     "width": "140",
     "height": "20",
     "position": "",
     "z-index": 15,
     "opacity": "0.8",
     "border-width": "0",
     "border-style": null,
     "border-color": null,
     "border-radius": "3"
   },
   "widgetSet": "vis-2-widgets-material",
   "grouped": true,
   "groupid": "f000001",
   "_id": "i000001"
 },
 {
   "tpl": "tplMaterial2Static",
   "data": {
     "bindings": [],
     "html": " ",
     "g_common": true,
     "objectFit": "fill",
     "seamless": true,
     "noSandbox": true,
     "allowUserInteractions": true,
     "refreshWithNoQuery": true,
     "doNotWantIncludeWidgets": false,
     "noCard": false,
     "g_css_background": true,
     "g_css_border": true
   },
   "style": {
     "bindings": [],
     "left": 0,
     "top": "0",
     "width": "{v:alias.0.4000_Energieerzeugung.PVOst.PAC;Math.round(v/5300*140)}",
     "height": "19",
     "position": "",
     "background": "linear-gradient(to right, #737B1A 30px, #406036 70px)",
     "background-color": null,
     "background-image": null,
     "background-repeat": null,
     "background-attachment": null,
     "background-position": null,
     "background-size": null,
     "background-clip": null,
     "background-origin": null,
     "border-width": "0",
     "border-style": null,
     "border-color": null,
     "border-radius": "2",
     "z-index": 20,
     "opacity": "0.8"
   },
   "widgetSet": "vis-2-widgets-material",
   "grouped": true,
   "groupid": "f000001",
   "_id": "i000002"
 }
]

Das Diagramm im Hintergrund der Karte ist ein Grafana chart mit dem Verlauf der PV Leistung über die letzten 3h.
Der i-button oben rechts ruft noch einen Dialog mit einem chart und ein paar weiteren Info's auf.

Wie sieht jetzt Deine Energieseite insgesamt aus?

[io2345]

@ullij Echt? Und wir reden von den gleichen Icons? Da steht in der Beschreibung links "Inventwo Design Schieberegler", drei Mal (warum der dritte nicht angezeigt wird, ist mir nicht klar). Und du schreibst ja auch "...Die PV-Seite braucht noch den Slider von Inventwo".

Edit: Ich glaub die Verwirrung entstand, weil es zwei verschiedene Bilder zur PV-Karte gibt. Einmal die

und dann noch die

Oha, Flexchart. Ich versuch mich mal mit dem Verbrauchsvergleich, hört sich einfacher an.
Wo muss der Inhalt aus dem Spoiler im vorherigen Post rein?

Grafana - ist das nicht auch ein Visualisierungstool? Kann man da eventuell auch das Diagramm über die Verlaufsdaten der influx-DB nutzen? Dann muss ich nicht noch mehr installieren.

Auf der Energiehauptseite gibt es bisher nur die Karte Energie mit dem Strommast. PV machen wir jetzt, das ist dann die nächste.

[UlliJ]

@io2345 sagte in Anfängerfragen VIS-2:

Da steht in der Beschreibung links "Inventwo Design Schieberegler", drei Mal (warum der dritte nicht angezeigt wird, ist mir nicht klar). Und du schreibst ja auch "...Die PV-Seite braucht noch den Slider von Inventwo".
Edit: Ich glaub die Verwirrung entstand, weil es zwei verschiedene Bilder zur PV-Karte gibt

geht auch mit dem Inventwo Schieberegler (gefiel optisch aber nicht so).
Einstellungen zum selbst probieren

Unter dem Spoiler sind die beiden HTML widgets als Gruppe zum import in eine Seite. Die Einstellungen der Breite für den Balken musst Du an Deine Werte anpassen und weiter unten ggf noch die Farbgebung

Das mit dem Verbrauchsvergleich sieht auch gut aus und hat gegenüber dem flexchart weiche Übergänge bei Wertänderung. Das flexchart wird zyklisch aktualisiert und flackert kurz.
Bei den Charts verwende ich ausschließlich Grafana im iframe. Das geht auch mit dem echarts Adapter, den kenn ich aber nicht. Da die Diagramme ohne Skalierung eigentlich nur optisches Beiwerk sind kann man die auch weg lassen oder durch etwas statisches ersetzen um den tristen grauen Hintergrund "hübsch" zu machen. Ich hatte am Anfang mal das widget "Istwert mit Diagramm". Die fand ich ganz chic, da ist mir aber der lxc mit Influx reproduzierbar übergelaufen. Das war/ist dann meine Ersatzlösung.
Flexcharts versuche ich momentan für spezielle Dinge wie z.B. für die Darstellung des Betriebspunktes der Wärmepumpe (nicht fertig!) zu nutzen.

kommst Du mit den Posititionierungen der einzelnen widgets auf einer Seite klar? Falls nein: fragen

Hoffe das ist so einigermaßen verständlich und nachvollziehbar bei Dir...

[io2345]

@ullij Was hat es mit diesem Widget 18040 auf sich, das mittlere der drei Bilder? Ich vermute, das ist bei mir das zweite von oben in der Widgetliste für PV, das auf der Seite ganz links oben ist? Wenn ich das anwähle, wird der Rest abgedunkelt.
Soll der Spoiler-Inhalt da rein bei "HTML-Vorlage"? Noch verwirrender ist, dass bei "CSS-Allgemein" -> "width" bei dir ein Datenpunkt drinsteht. Ist das so richtig?

[UlliJ]

@io2345

das ist einer der Balken für die aktuelle PV Leistung. Bei mir besteht die PV aus vier Wechselrichtern.
Der "Balken" sind zwei HTML widgets, die übereinandergelegt sind und gruppiert siehe Spoiler.
Wenn sie bei Dir gruppiert sein sollten: an die Gruppenoptionen kommst Du mit rechts-klick auf dem markierten symbol des widgets.

Einer der beiden ist statisch und der "Schatten" mit z-index 15
Der andere ist der dynamische Teil. Die Eigenschaft "width" wird entsprechend der aktuellen Leistung gesetzt, deswegen der Datenpunkt als Binding mit Skalierung. Das Teil hat den Z-index 20 und liegt über dem Schatten. Bei voller Leistung sind die beiden gleich lang/breit.
{v:alias.0.4000_Energieerzeugung.PVWest.PAC;Math.round(v/4000*140)}
4000: max. Leistung der PV
140: max. width des widgets

weiter unten unter Hintergrund ist dann noch ein Farbverlauf angegeben, der von grün nach gelb verändert wird.

@io2345 sagte in Anfängerfragen VIS-2:

Wenn ich das anwähle, wird der Rest abgedunkelt.

Das ist vermutlich das HTML widget in dem der Titel, also "PV" steht. Das liegt auf Z-index 5, wird durch die Anwahl aber nach vorne geholt. In der Eigenschaft "HTML Vorlage" steht vermutlich
<div class="mdui-title16"> PV</div>
Das class="..." kannst Du wegnehmen, weil bei Dir nicht vorhanden, es sei denn Du verwendest das MDCSS von @uhula für Vis-1. Die Schriftformatierung kannst Du dann im editor unter "CSS Font & Text" nach den eigenen Vorstellungen ändern. Das betrifft jede Überschrift der Karten die Du importiert hast.

[io2345]

@ullij Wie bekomme ich denn alle Seiten auf der EnergieMain-Seite angezeigt? Bisher erscheint da nur deine Karte "Energie" und "Info"

[UlliJ]

@io2345
zeig mal die Einstellungen der Seite im Editor (ohne runtime)
Antwort dauert etwas, bin nachmittags unterwegs

[io2345]

@ullij

[UlliJ]

@io2345
versuch mal den view in widgets die Seiten neu zuzuweisen

[io2345]

@ullij Das klappt.
Jetzt wär noch die Frage offen, wie ich das denn nun in einem Browser angezeigt bekommen kann.
Die URL bei mir zur VIS-2 wäre: http://192.168.0.167:8082/vis-2/

[UlliJ]

@io2345 sagte in Anfängerfragen VIS-2:

Die URL bei mir zur VIS-2 wäre: http://192.168.0.167:8082/vis-2/

sollte sein
http://192.168.0.167:8082/vis-2/?NameDeinesProjektes#NamederEnergieseite
kannst Du auch im Editor in der Adresszeile sehen (ohne den Teil "edit.html" ist die runtime)
http://192.168.0.167:8082/vis-2/edit.html?Projekt#Seite

Was kommt als nächstes?

[io2345]

@ullij Ja, funktioniert. Zum Thema Navigation: Was ist denn die Startseite - ist das energieMain? Da kommen ja dann alle Karten

[UlliJ]

@io2345

da sind wir so langsam bei der Strukturierung der Vis und bei der der Darstellung für unterschiedliche Geräte.

• die Startseite besteht hier (das ist frei und individuell) aus Wettervorhersage, Kalender und Wlan Zugang für Gäste. Andere Seiten für das Menü wären z.B. Heizung gesamt oder einzelne Räume, Rechnerstatus, Iob Status mit Log, Status der VM's unter Proxmox, Kameras, Garten etc.

• hauptsächlich wird ein ipad für die Vis benutzt, gelegentlich (per VPN) auch ein Smartphone

Da wirst Du Dir selbst überlegen müssen wie das Ganze bei Dir aussehen soll und wo das wie bedient werden muss. Das Teil ist ein lebendes Objekt und entwickelt sich auch weiter...
Das ist für mich der Grund gewesen auf die Darstellung in einzelnen Karten zu gehen. Die passen auf dem Telefon und auf dem ipad, Letztlich muss auch die bessere Hälfte damit klar kommen und ich habe sie in die Gestaltung eingebunden. Hintergrund dazu: auch die Steuerung des TV, Aufnahmen, Spotify und Co geht nur über das ipad, als fall back über 3 Fernbedienungen.
Klar ist jedenfalls: mit Vis-1/2 geht das alles, aber es ist Zeitaufwand und Du wirst Deine eigene Richtung/Aussehen finden müssen. Eine Beschränkung seitens Vis-1/2 gibt es nicht, solange die Objekte/Scripte in iob verfügbar sind.

Deine Frage: bei Dir ist die Seite mit dem Aufruf von vorher die Startseite, aber da ist vielleicht noch eine andere die Du als Startseite haben willst

[io2345]

@ullij Also Startseite ist frei wählbar. Und wie funktioniert das mit der Navigation, also dass man zwischen den angezeigten Seiten wechseln kann? Da muss ja irgendwo ein Link auf der Seite sein, dass man vor und zurück kommt

[UlliJ]

@io2345 sagte in Anfängerfragen VIS-2:

Und wie funktioniert das mit der Navigation,

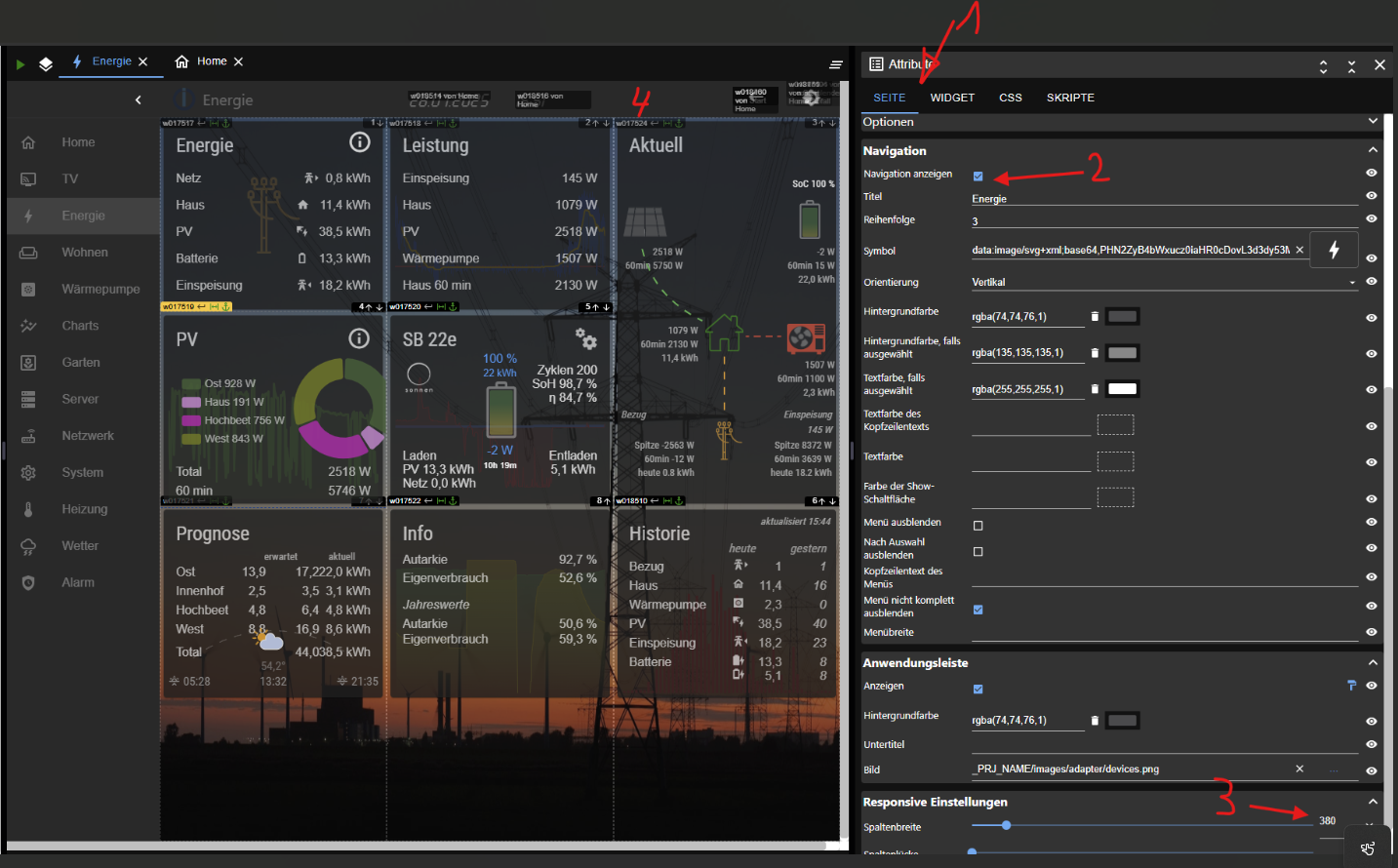

jede Seite, die Du im Menü links haben möchtest, braucht einen Eintrag im Reiter "Seite" (1) unter "Navigation" (2). Da werden auch die Symbole, Farbe, der Name, Menüausrichtung, Reihenfolge etc. festgelegt

Bei (3) legst Du die Spaltenbreite fest. Wird für das Verhalten bei Änderung der Fenstergröße gebraucht.

(4) ist die Anwendungsleiste mit Farbeinstellung, Titel, etc
