Waveshare RS485 to RJ45 Ethernet Converter keine Verbindung

[Sven Muthke]

@homoran vielen dank. Wenn ich zum Beispiel diese Register ertsellen möchte, muss ich im Modbus Adapter einfach diese Daten eintragen?
Die Basiseinstellungen für den Waveshare entnehme ich dem Data Fromat (siehe Foto)?

Sorry für die vielen Fragen.

VG Sven

[Homoran]

@sven-muthke sagte in Waveshare RS485 to RJ45 Ethernet Converter keine Verbindung:

siehe Foto)

auch hier kann ich nichts zitieren.

die wichtigsten Info hast du schon gegilbt: Holdingregister
die Adresse und das Format auch.

wpbei du ggf. noch von Hex in Dezimal umrechnen und möglicherweise einoffset eingeben müsstesr

[Sven Muthke]

@homoran was trage ich denn im Holding register ein? Die register daten vom growatt oder die format daten? und was hat es mit den diskreten ein und ausgängen auf sich? und dem eingangsregister?
sorry, sorry, sorry. Modbus ist für mich recht neu
Dank dir

[Homoran]

@sven-muthke link zur Doku gefolgt?
Und gelesen?

Der WR gibt den Typ vor und das gibst du ein.
Wenn in der Registerbeschreibung Holding steht, trägst du das Register unter Holding ein
Wenn da Input steht, entsprechend

Wenn da uint16 steht nimmst du uint16 als Typ.
stumpf abschreiben!

das einzige was sein kann ist dass du Adressen in Hexadezimaler Schreibweise in Dezimale umrechnen und ggf. ein mögliches Offset dazuaddieten musst.
Aber auch das muss in der Beschreibung deines WR stehen.

[Sven Muthke]

@homoran Hi, ich komme leider immer noch nicht weiter

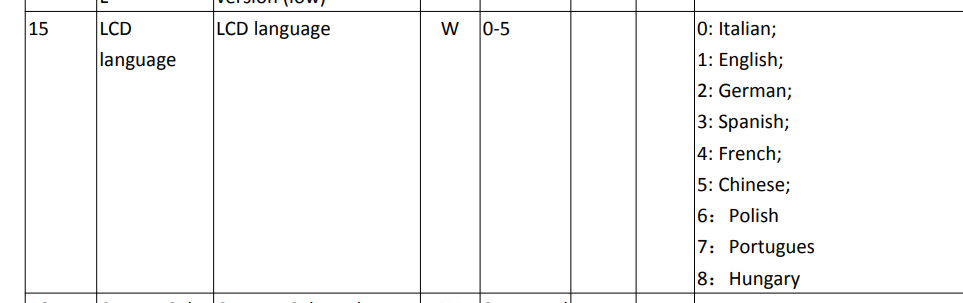

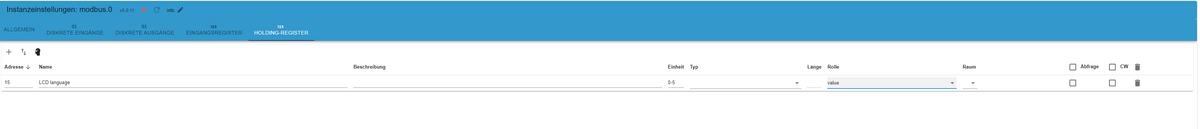

Wenn ich jetzt mal das Beispiel der Sprache nehme, welchen Typ muss ich da auswählen und welches Value und wo füge ich die Sprachen ein? CW (write) und Abfrage wahrscheinlich an, oder?
Das alles unter Holding Register, oder? Was ist der Unterschied zu den anderen Registern?

Vielen Dank und VG Sven

[Homoran]

@sven-muthke sagte in Waveshare RS485 to RJ45 Ethernet Converter keine Verbindung:

Wenn ich jetzt mal das Beispiel der Sprache nehme,

wo sind die Spaltenbezeicher? so sind das für mich nur Zahlen und Wörter

@sven-muthke sagte in Waveshare RS485 to RJ45 Ethernet Converter keine Verbindung:

welchen Typ muss ich da auswählen

ich kann immer noch nicht aus Bildern zitieren! steht ganz unten

@sven-muthke sagte in Waveshare RS485 to RJ45 Ethernet Converter keine Verbindung:

wo füge ich die Sprachen ein

???

@sven-muthke sagte in Waveshare RS485 to RJ45 Ethernet Converter keine Verbindung:

Das alles unter Holding Register, oder?

muss irgendwo stehen!

@sven-muthke sagte in Waveshare RS485 to RJ45 Ethernet Converter keine Verbindung:

Was ist der Unterschied zu den anderen Registern?

Inzwischen die Doku gelesen?
wo genau fehlt jetzt das Verständnis?

@sven-muthke sagte in Waveshare RS485 to RJ45 Ethernet Converter keine Verbindung:

welches Value

was genau meinst du?
wofür?

@sven-muthke sagte in Waveshare RS485 to RJ45 Ethernet Converter keine Verbindung:

CW (write) und Abfrage wahrscheinlich an, oder?

keine Ahnung was dein Gerät braucht.

erst einmal zusehen dass ein Register klappt, bevor an allen möglichen Parametern geschraubt wird

[Sven Muthke]

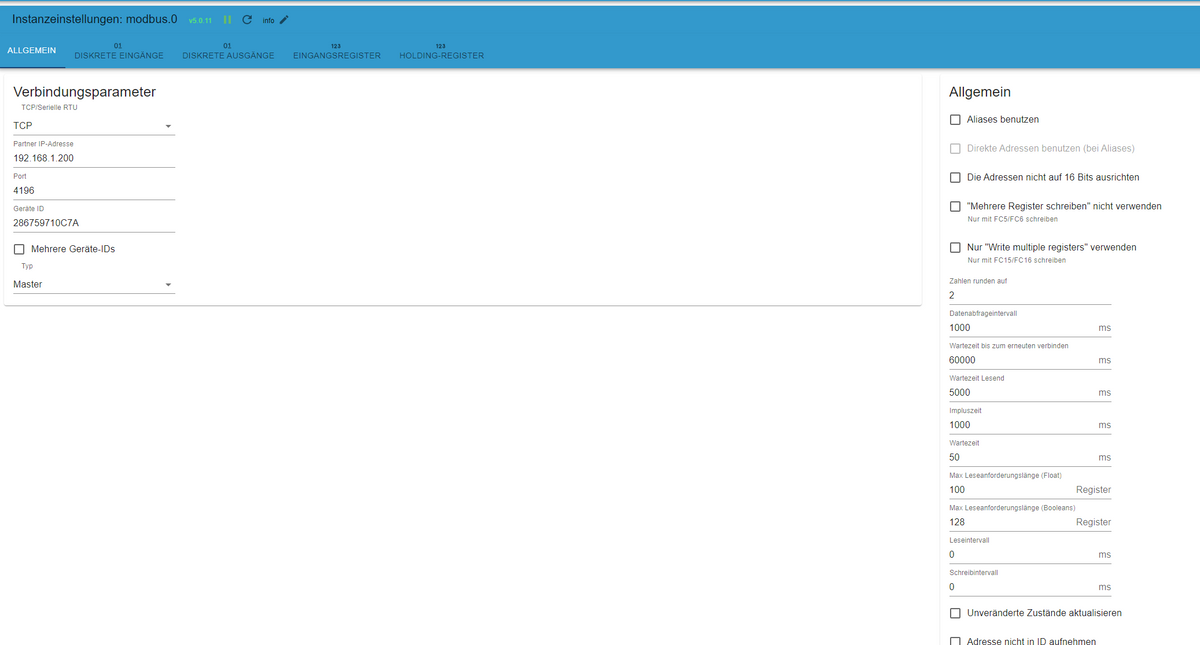

@homoran Sorry, ich habe noch einmal die Spaltenerklärung eingefügt. Es scheitert aber auch schon bei der Einstellung des Adapters.
IP Adresse und Geräte ID ist klar, glaube ich (oder?)

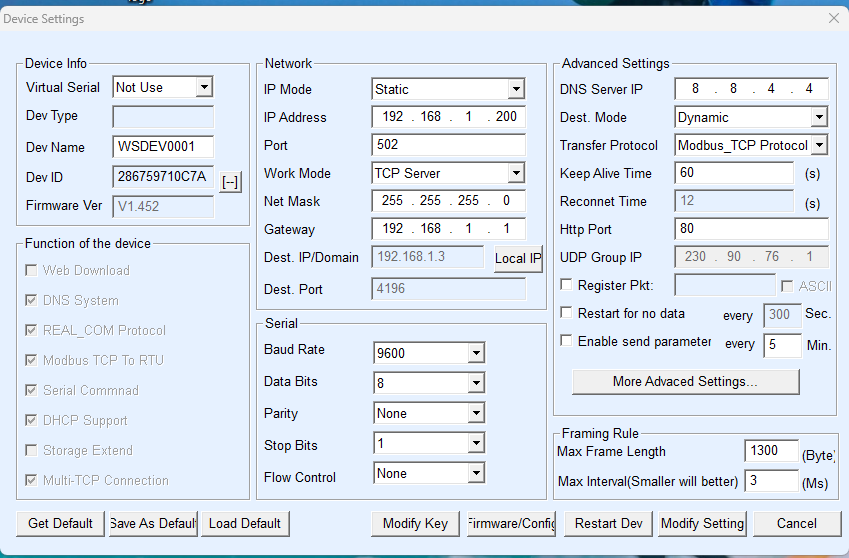

TCP auf Server und Trasnfer Protokoll auf Modbus - tcp?

Übersehe ich hier was? Scheinbar kann der Adapter keine Verbindung zum Waveshare herstellen. Über das Waveshare tool finde ich das Modul. Es ist also imNetz.

Vielen Dank und VG Sven

[Homoran]

@sven-muthke sagte in Waveshare RS485 to RJ45 Ethernet Converter keine Verbindung:

Scheinbar kann der Adapter keine Verbindung zum Waveshare herstelle

wie ich sagte: da ist eine Konfigurationsebene mehr als bei RTU, mit entsprechend noch mehr Fehlermöglichkeiten.

@sven-muthke sagte in Waveshare RS485 to RJ45 Ethernet Converter keine Verbindung:

IP Adresse und Geräte ID ist klar, glaube ich (oder?)

ist es das?
und was ist das für ein Port?

@sven-muthke sagte in Waveshare RS485 to RJ45 Ethernet Converter keine Verbindung:

TCP auf Server und Trasnfer Protokoll auf Modbus - tcp?

weiss ich nicht. nutze den Konverter nicht.

[wendy2702]

kannst du mal mit einem Browser das WebIF des Waveshare öffnen und davon einen Screenshot zeigen?

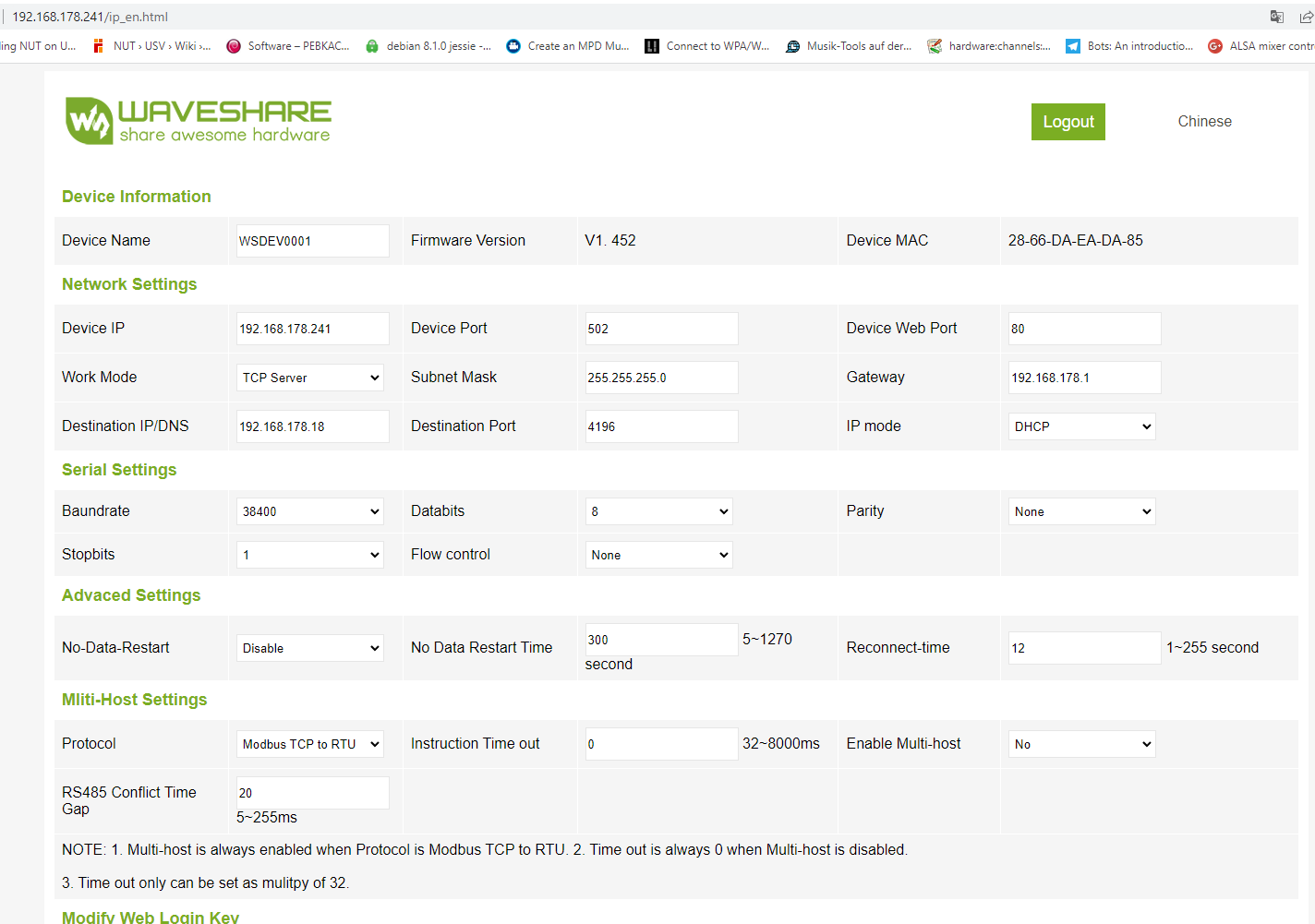

Bei mir sieht das z.B. zum auslesen eines Stromzählers so aus:

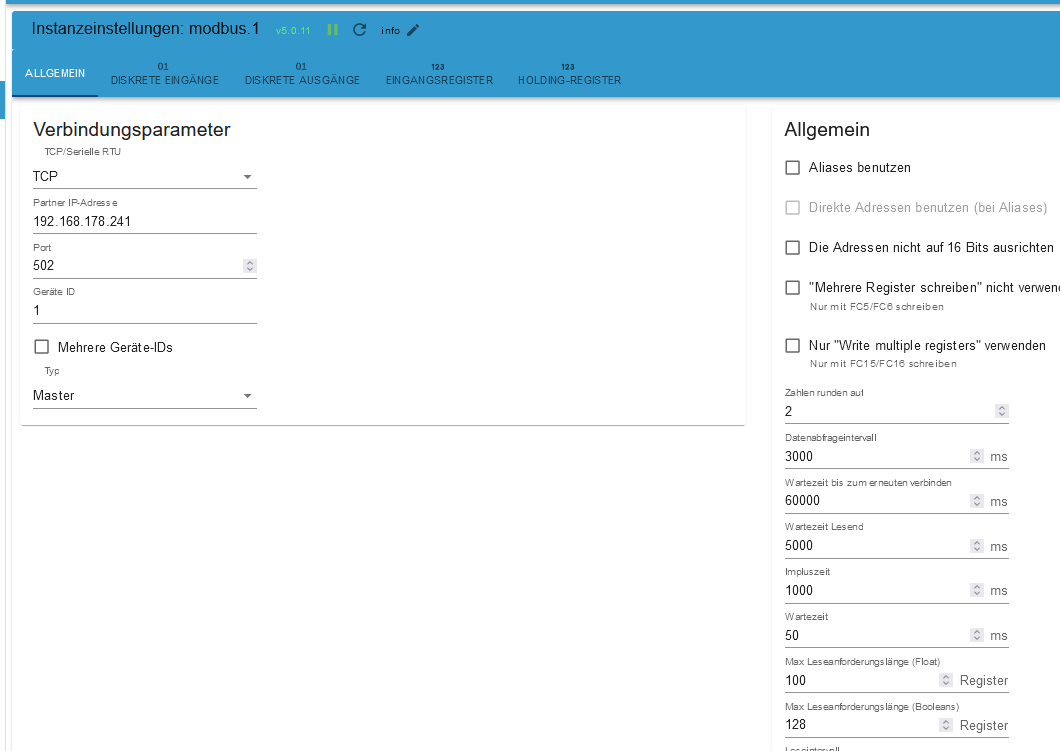

Modbus Instanz dann so:

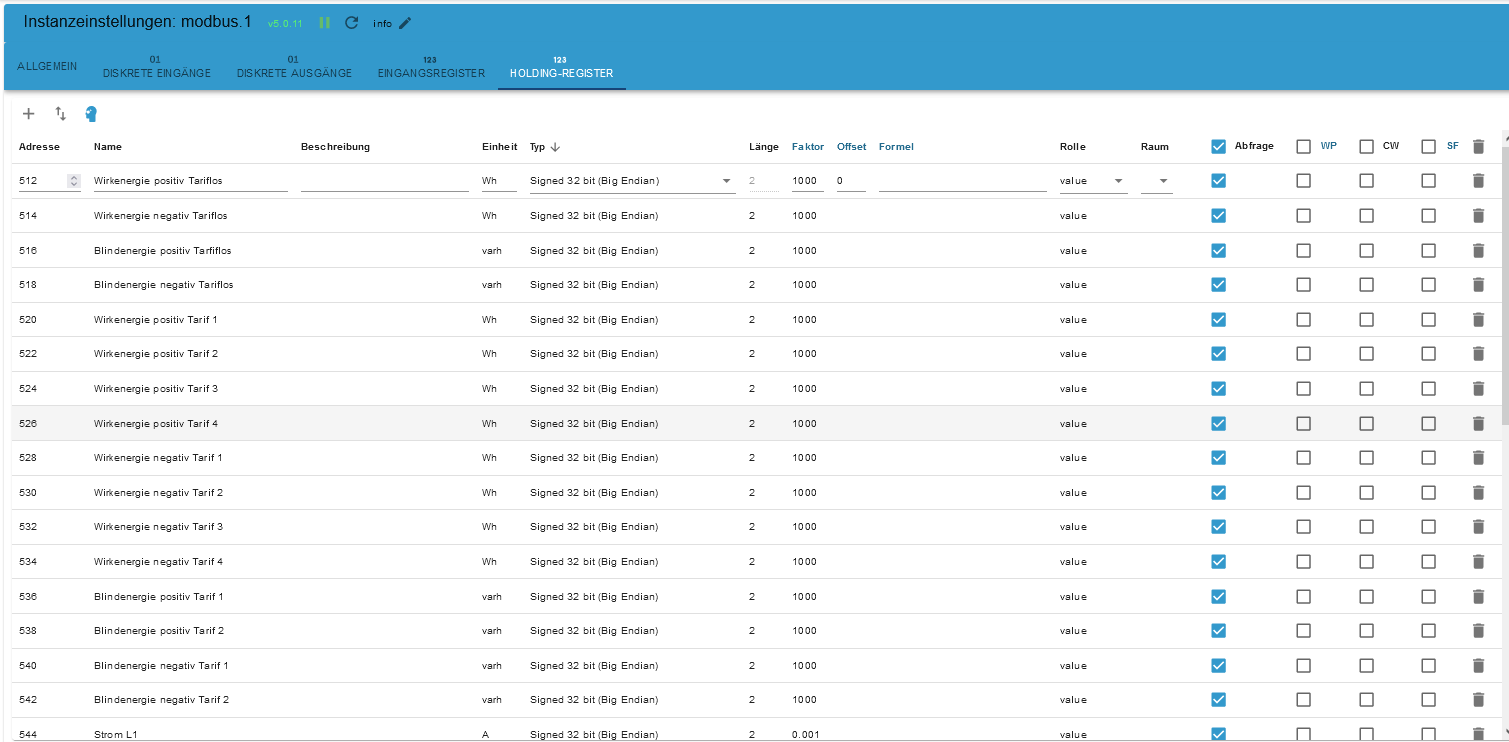

Bei mir z.B. Holding Register:

Dein "Sprachen" Register ist ein "W" = write und zum testen schlecht gewählt. Nehme ein lese Register R oder R/W

[Sven Muthke]

@wendy2702 Vielen Dank. Ich mache nachher mal einen Screenshot. Was mir aufgefallen ist, dass irgendeine Art von Verbindung zum Wechselrichter bestehen muss. Die App des Wechselrichters (shine) hat aufgehört mir Daten anzuzeigen. Der Wechselrichter hat 3 RS485 Anschlüsse (aslo jeweils A und B) 1X Kommunkation mit dem Smartmeter, 1X Kommunkation mit der Baterie und dann einen freien RS485 Port. den habe ich genommen. Kann es sein, dass ich den Modbus Adapter dann auf Slave stellen muss, damit er die andere Kommunikation nicht stört?

VG Sven

[wendy2702]

@sven-muthke sagte in Waveshare RS485 to RJ45 Ethernet Converter keine Verbindung:

Kann es sein, dass ich den Modbus Adapter dann auf Slave stellen muss, damit er die andere Kommunikation nicht stört?

Dazu solltest du "hoffentlich" infos in der Doku zum WR finden.

[Honnkoponko]

@wendy2702
Welche genau Typ von Konverter von Waveshare wird hier funktionieren?
Brauche ich eine (wird ohne MODBUS auch gehen mit diesen Adapter)
https://www.waveshare.com/wiki/RS485_TO_ETH

oder mit MODBUS
https://www.waveshare.com/RS232-485-TO-ETH.htm

[wendy2702]

@honnkoponko Kommt darauf an was du machen willst.

Ich verwende in Verbindung mit Modbus dieses https://www.waveshare.com/rs485-to-eth-b.htm
