[hesse]

Vielen Dank für den Hinweis, nach dem Update sieht es nun endlich wieder viel besser aus :)

[appi]

@draexler
morgen
cooles Projekt, bin auch am rumspielen mit E-Paper und hab vieles von dir übernommen.
würdest du ev. Datein für den 3D Druck für das Gehäuse zur Verfügungstellen? Würde mich freuen.

[desq]

@DoHo

Hej.
Da hast Du genau das umgesetzt, wonach ich schon seit ein paar Wochen das Netz durchforste.
Ich biege gerade die mqtt-topics um.

Welchen Adapter verwendest Du für die Wetterprognose?
Würdest Du neben der yaml für espHome (danke dafür) auch die PNGs teilen?

LG,
Stefan

[Fischje]

@desq

da schließe ich mich an, habe gerade erstmal alles zum laufen gebracht. das display in version 2.3 hat mich erstmal nerven gekostet. aber jetzt klappt es erstmal:

Das mit den Images un den vielen Zeichenkonvertierungen sieht nach unglaublich viel arbeit aus...

[Florian 1]

@draexler hallo gibt es für das Case zufällig eine Druckdatei oder einen Link?

[SvensonLF]

@draexler said in ePaper Statusdisplay Hausflur:

@doho Super, Perfekt :-) Damit ist das schwerste geschafft. Jetzt heißt es das ganz mit Inhalt zu füllen.
Kleiner TIP. Lege dir eine VIS an mit der Pixelgröße des ePapers. Du kannst dann alles dort einfacher "vormodelieren" und brauchst nur die X/Y Koordinaten übernehmen. Ansonsten flasht du ziemlich oft ;-)

Achja, du hast oben mal mach einen Tutorial gefragt. Ich habe mit eigentlich nur an die offizielle ESP Home Doku gehalten. Damit fährt man am besten.

Wenn du sowas ähnliches wie ich machen willst, kannst du ja bereits viele Teile aus meiner YAML nehmen (MQTT Config und Aufbau etc.)

Guten Morgen zusammen, ich bin mir durchaus bewusst, dass dieser Beitrag etwas älter ist, jedoch würde ich gerne wissen, wie ich die VIS auf das Display bekomme. Tut mir leid, wenn die Frage jetzt vielleicht etwas dumm erscheinen sollte.

Beste Grüße
Sven

[draexler]

@svensonlf dumm gibts nicht ;-) Die VIS wie sie im getagten Beitrag genannt wird steht nur im Kontext das man dort den groben Aufbau „vorbauen“ soll. Mit ESP Home musst du das mit YAML Code machen und dort brauchst dur X Y Koordinaten. Und die kannst du über die VIS einsehen und übernehmen.

[SvensonLF]

@draexler
Gut, ich werde mir das morgen genauer anschauen.
Danke für die Rückmeldung.

[draexler]

@svensonlf gerne melden bei Fragen. Kann auch gerne meine YAML bereitstellen.

[SvensonLF]

@draexler

Der Text kommt schon einmal an ;)

[PietWHV]

Hallo Draexler auch mich hat dieses Projekt begeistert, da es genau das ist was ich brauche: Werde einen MQTT Server auf Raspi 4 aufbauen, mit node-RED Modbus Kommunikation meine E3DC Daten rausfischen und meine KEBA Wallbox so ansteuern, das nur bei PV Überschuss geladen wird. Also alles schon da irgendwo im Netz. Hier geht es für mich um
mein erstes Projekt in esphome. um die Daten zu visualisieren. Klasse beschrieben und es funxt gleich auf Anhieb, so macht DIY Spaß.

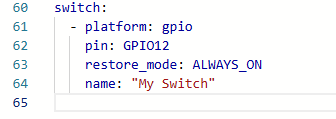

Für weitere Nachbauer ein Tipp: Das Waveshare HAT ist jetzt Version 2.3 und hat einen zusätzlichen PIN für separate Power on/off. Um keine Brücke oder dergleichen zu verwenden, habe ich einen extra GPIO Pin benutzt. Bei mir Pin 12. Den setze ich auf "height /3.3V" setze. YAML sieht so aus:

Die "Hardware" sieht bei mir dann so aus (die rote Leitung ist die neue Leitung vom HAT)

[leovandavart]

Halle an alle die hier drin schon fleißig geschreiben haben

ich möchte mich auch an ein projekt wagen nur hab ich leider keine ahnung wie/was/wo ich da programieren muss, Technisch/handwerklich hab ich das verständis

grob soll es in etwa wie auf dem bild aussehen

bild wurde über Ki erstellt

Wetter heute und 3 Tage ( Regenwahrscheinlichkeit wäre toll )
Tankpreise E10/E5 von 3 Tankstellen
Kalender von 2 Personen (ein Kalender wäre von Google Kalender und der andere Apple Kalender)
eine Person mit schwarzen und eine mit roten Einträgen
