[paul53]

@friedel01 sagte: Ist es möglich die Werte der schon verbauten Temperaturfühler abzugreifen und über den ioBroker auf dem Tablet anzeigen zu lassen?

Da Du wahrscheinlich die Temperatur-Spannungs-Kennlinie nicht kennst, eher nicht. Selbst bei Kenntnis der Kennlinie wäre es kein einfaches Unterfangen.

[Linedancer]

Hi,
Die Aufgaben lässt sich problemlos lösen mit einem Wemos D1mini mit Tasmota oder ,was ich mittlerweile bevorzuge ESP Home geflasht und einer Handvoll DS18b20 Sensoren.

[da_Woody]

@linedancer hüstel... "problemlos" für einen anfänger, der gerade mal ioB auf einen raspi gebracht hat, find ich ein bißchen übertrieben...
aber im grunde hast du schon recht.

[paul53]

@linedancer sagte: ESP Home geflasht und einer Handvoll DS18b20 Sensoren.

Ohne viel Bastelei - dafür teurer - dürften HM Differenz-Temperatur-Sensoren geeignet sein.

[Friedel01]

Wenn es euch etwas bringt, hier ist ein Bild von der ganzen Steuerung... Mehr ist es nicht...



Ja ich bin kein ioBroker Profi. Aber ich bin echt zuversichtlich, dass wir das zusammen hinbekommen ;-)

[Jey Cee]

@friedel01 Bilder Upload hat nicht geklapp. Was hast du für eine Steuerung?

[Friedel01]

Die Steuerung heißt:

Hanazeder FP-10

Die Steuerung sieht so aus:
link text

[Homoran]

@paul53 sagte in Anzeige der Temp. einer Heizung auch "für Dummies" möglich?:

Ohne viel Bastelei - dafür teurer - dürften HM Differenz-Temperatur-Sensoren geeignet sein.

und mit Bastelei kostet der nur 27,95
https://de.elv.com/elv-homematic-komplettbausatz-differenz-temperatur-sensor-hm-wds30-ot2-sm-fuer-smart-home-hausautomation-105647

Hab ich gefühlt hunderte für die Heizung verbaut, aber....

Wenn ich es richtig verstanden habe, möchte @Friedel01 anscheinend Temperaturen im "Kessel" messen. Da befürchte ich dass es um Stellen geht, an die man "so einfach" nicht herankommt.

Ab da wo man Daten hat ist der Rest ein Kinderspiel

[Jey Cee]

@friedel01 Hat die eine LAN Schnittstelle?

EDIT: Die FP-10 hat wohl nur eine RS-232. Für die HLC-10 hab ich schon mal ein Skript erstellt zum Auslesen, aber die hat LAN.
Hier steht grob beschrieben wie man die FP-10 auslesen kann.
Bei der HLC-10 braucht man das Programm der Steuerung, also das was die Heizung steuert und das zum Programmieren, damit man anhand der Logikbausteinnummern die Daten zu ordnen kann. Mit Glück geht das bei der FP-10 aber so wie im Blog beschrieben.

[Friedel01]

Nein die Steuerung hat kein LAN Anschluss.
Wie du geschrieben hast, hat die Steuerung eine RS-232 Anschluss.
Der Heizungsbauer schließt da immer seinen Laptop an und liest Werte aus bzw. stellt auch gewisse Sachen ein.
Also wenn er mal Zeit hat und wirklich kommt :-)

[Friedel01]

Guten Morgen,

also verstehe ich das richtig, dass es auch nicht möglich ist, die Daten der Temperaturfühler vor der Steuerung abzugreifen?

Die Fühler haben so wie ich das sehe "nur" zwei Kabel.
Ist es nicht so, dass ein gewisser Strom zum Fühler geht und je nach Temperatur kommt dann ein niedrigerer Strom zurück?
Gibt es da nicht die Möglichkeit den Strom des zurückkommenden Kabels für den ioBroker abzugreifen?

Liebe Grüße

[Einstein67]

@friedel01 Das sind dann vermutlich PT100/PT1000.

Bei diesen Sensoren wird der Widerstandswert gemessen und ausgewertet. Alles was du da versuchst dazuzuklemmen verfälscht den Wert in der Heizungssteuerung.

[Friedel01]

O.k. Also brauche ich extra Sensoren.

Könnt ihr mir vielleicht eine Empfehlung geben welche Materialien ich benötige um z.B.
meine Heizung mit 6 Sensoren
und mein Aquarium mit 4 Sensoren
auszustatten?

Es sollen aber wenn möglich zwei verschiedene Anzeigen sein.
Einmal Heizung und einmal Aquatium.

10 Sensoren ist ja klar. (Aber welche genau)
Und da brauche ich ja noch andere Hardware oder?

Liebe Grüße

[paul53]

@friedel01 sagte: 10 Sensoren ist ja klar. (Aber welche genau)
Und da brauche ich ja noch andere Hardware oder?

5 Stück 2-fach-Sensor und eine CCU.

[Friedel01]

Eine CCU ist was genau bzw. brauche ich für was?

Ich dachte ich bräuchte einen Sensor und dann noch ein "Teil" welches die Werte von Sensor per LAN oder WLAN an den PI bzw den ioBroker sendet..?

[Linedancer]

Es gibt, wie so oft, mehrere Wege zum Ziel.

1. der einfache, aber teurere
   Die CCU ist das Hardware Gateway zwischen den Homematic Differenztemperatur Sensoren und iobroker.
   Ablauf:
   Die Sensoren werden an der CCU angelernt, im iobroker werden die Rega und rpc Adapter installiert und die Zugangsdaten der CCU eingetragen
   Fertig.

2. der etwas kompliziertere aber deutlich günstigere
   10 DS18b20 Sensoren (Amazon)
   1 Wemos D1mini (auch Amazon)
   Tasmotizer runterladen
   Mit dem Tadmotizer die Tasmota Sensors.bin auf den Wemos flashen
   Mit dem Tasmotizer die wlan Zugangsdaten auf den Wemos spielen
   Die 10 Sensoren an den Wemos löten
   Sonoff Adapter auf iobroker installieren
   Die Sonoff Adapter Zugangsdaten in der Tasmota Oberfläche eintragen
   Fertig

Hilfe zu Version 2 gibts natürlich hier im Forum

[Friedel01]

Wenn ich ehrlich bin würde ich gerne die zweite Variante wählen.
Ich bin zwar kein IT'ler aber handwerklich traue ich mir das zu.

Ich habe gerade mal in YouTube geschaut.
Da gibt es ein Video was glaube ich genau deine zweite Variante erklärt.
YouTube Video

Aber in dem Video ist das natürlich handwerklich wirklich nicht gut gelöst.
Klebeband und Drähte vertüdeln, da könnte ich nicht ruhig schlafen :-)

[paul53]

@friedel01 sagte: ein "Teil" welches die Werte von Sensor per LAN oder WLAN an den PI bzw den ioBroker sendet..?

Genau das macht die CCU.

[Einstein67]

@friedel01 said in Anzeige der Temp. einer Heizung auch "für Dummies" möglich?:

Ich bin zwar kein IT'ler aber handwerklich traue ich mir das zu

Ich hab mir für meine Heizkreispumpe aus einem Sonoff-S20 und DS18b20 Sensoren sowas gebaut:

Ist seit über 2 Jahren im Heizungskeller problemlos im Einsatz.

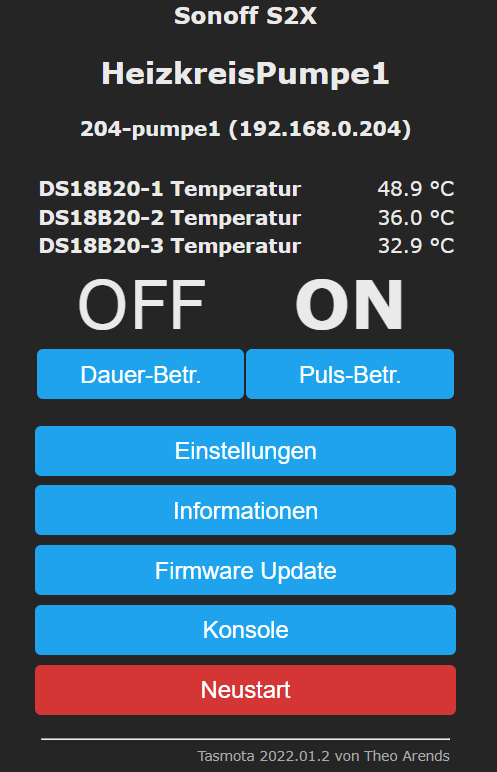

Sieht dann so aus (gleich wie beim Wemos). Werte landen über den Sonoff-Adapter direkt im ioBroker und damit kann ich die Pumpe auch steuern wie ich will.

[Friedel01]

Den Sonoff S20 gibt es ja nicht mehr wirklich zu kaufen.
Das Ganze müsste aber doch auch mit dem Sonoff S26 funktionieren??
Ich finde dein Aufbau eine echt interessante Lösung.

Aber ich habe mir bei eBay erstmal zum kleinen Preis zwei Fühler und dazu passende Hardware bestellt.
Wenn sie da ist werde ich sie hier zeigen und dann könnt ihr mir ja hoffentlich beim Zusammenbau und Installation helfen.
