[Jan1]

@mend
Sieht für mich eher falsch angeschlossen aus und das Knopf drücken ist auch nur richtig, wenn der GPIO0 auf GND legt.

Von den miesen Lötstellen und Kurzschlüssen mal abgesehen

[Lenny.CB]

@Jan1 ohje, die alten Augen... Du hast recht, mir ist der gespiegelte Anschluss nicht aufgefallen.

edit: obwohl, schau Dir das mal an.

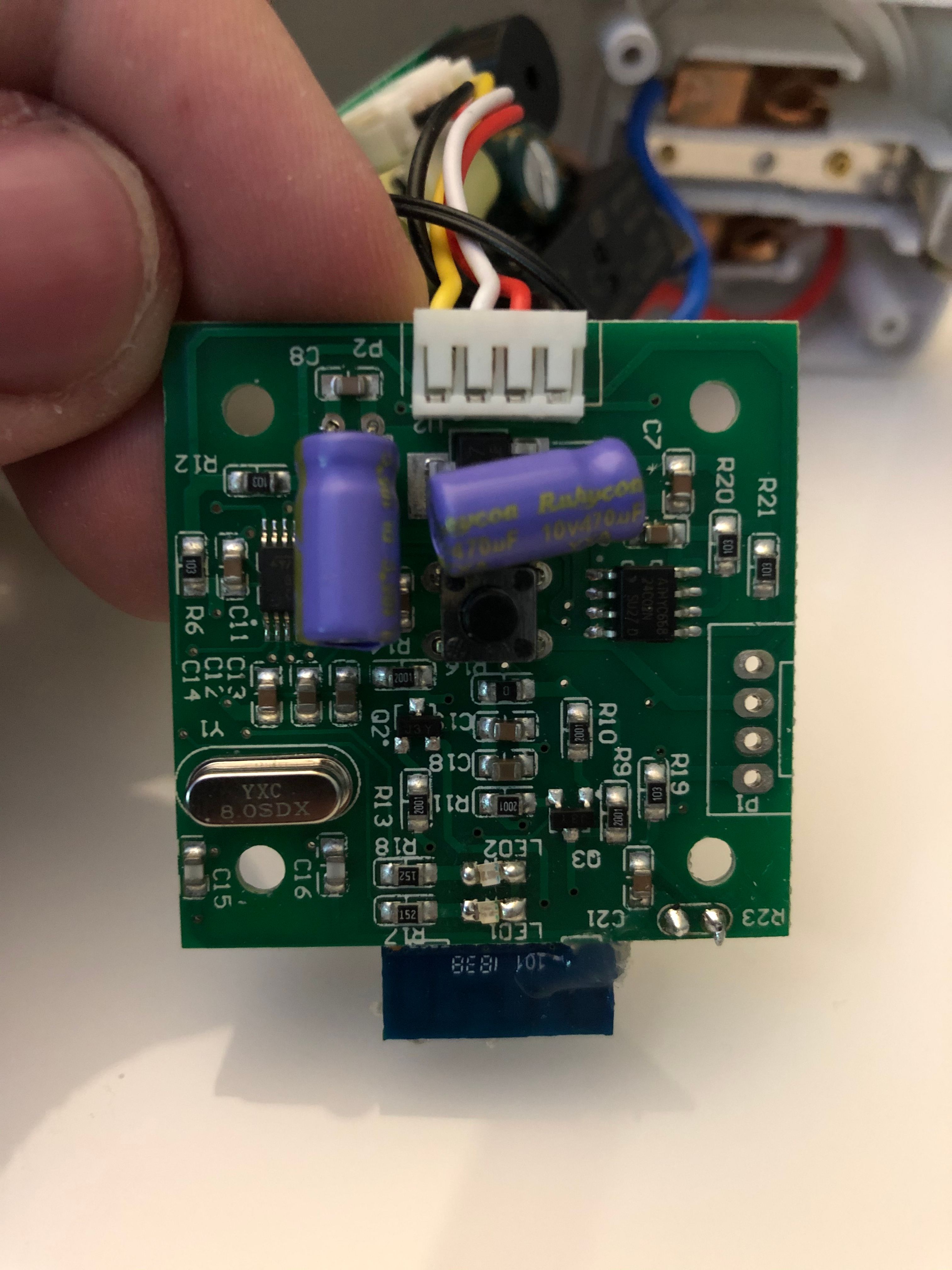

das ist von unten bezeichnet, dann wäre der Anschluss wie es jetzt ist richtig.

[Jan1]

@Lenny-CB
Ja, da gibts unterschiedliche Platinen, aber wenns schon drauf steht, ist ja auch einfach.

Also sauber ohne Kurzschlüsse löten und GPIO0 direkt auf GND brücken, nicht auf den Taster vertrauen.

[smartysmart]

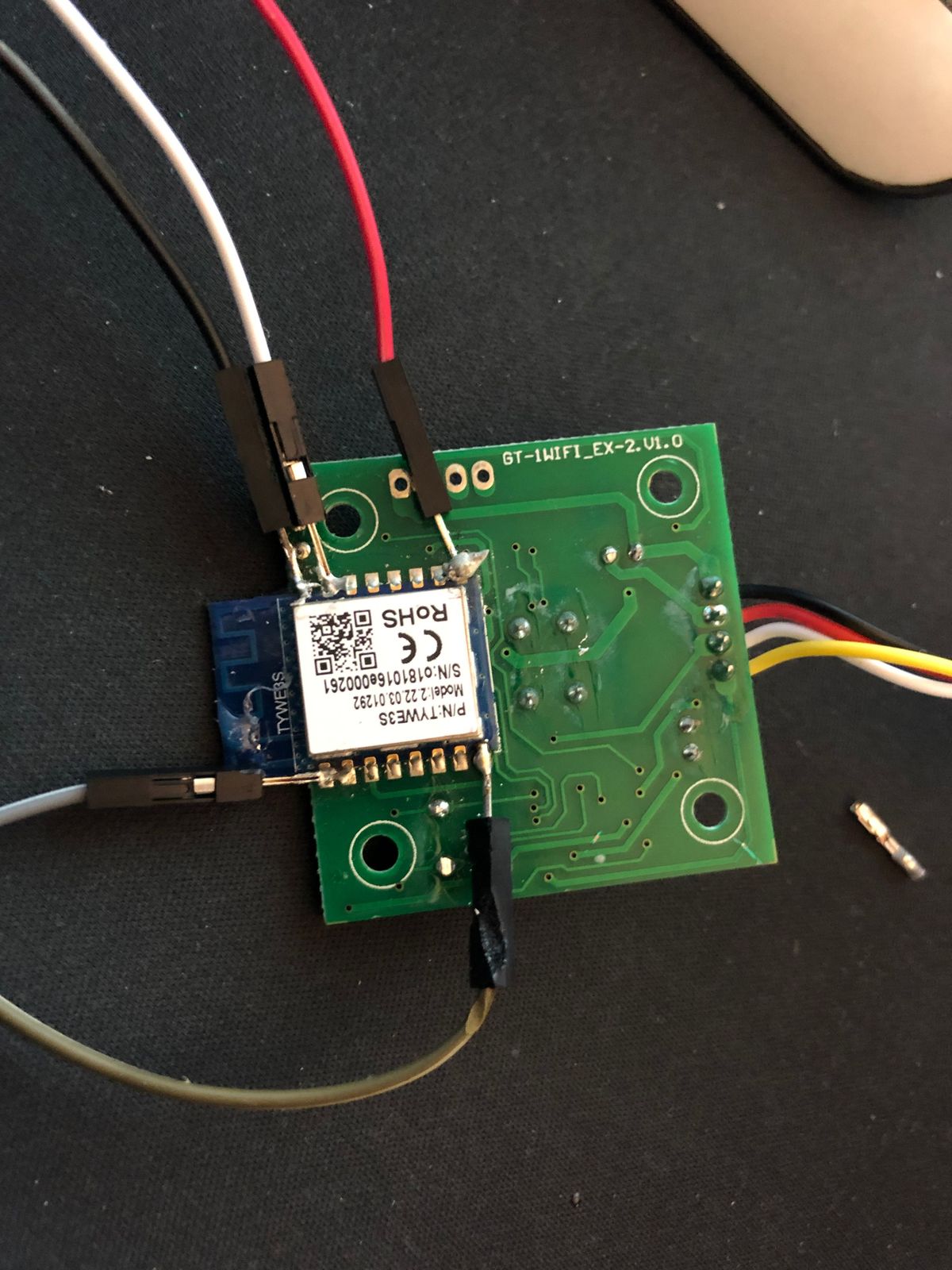

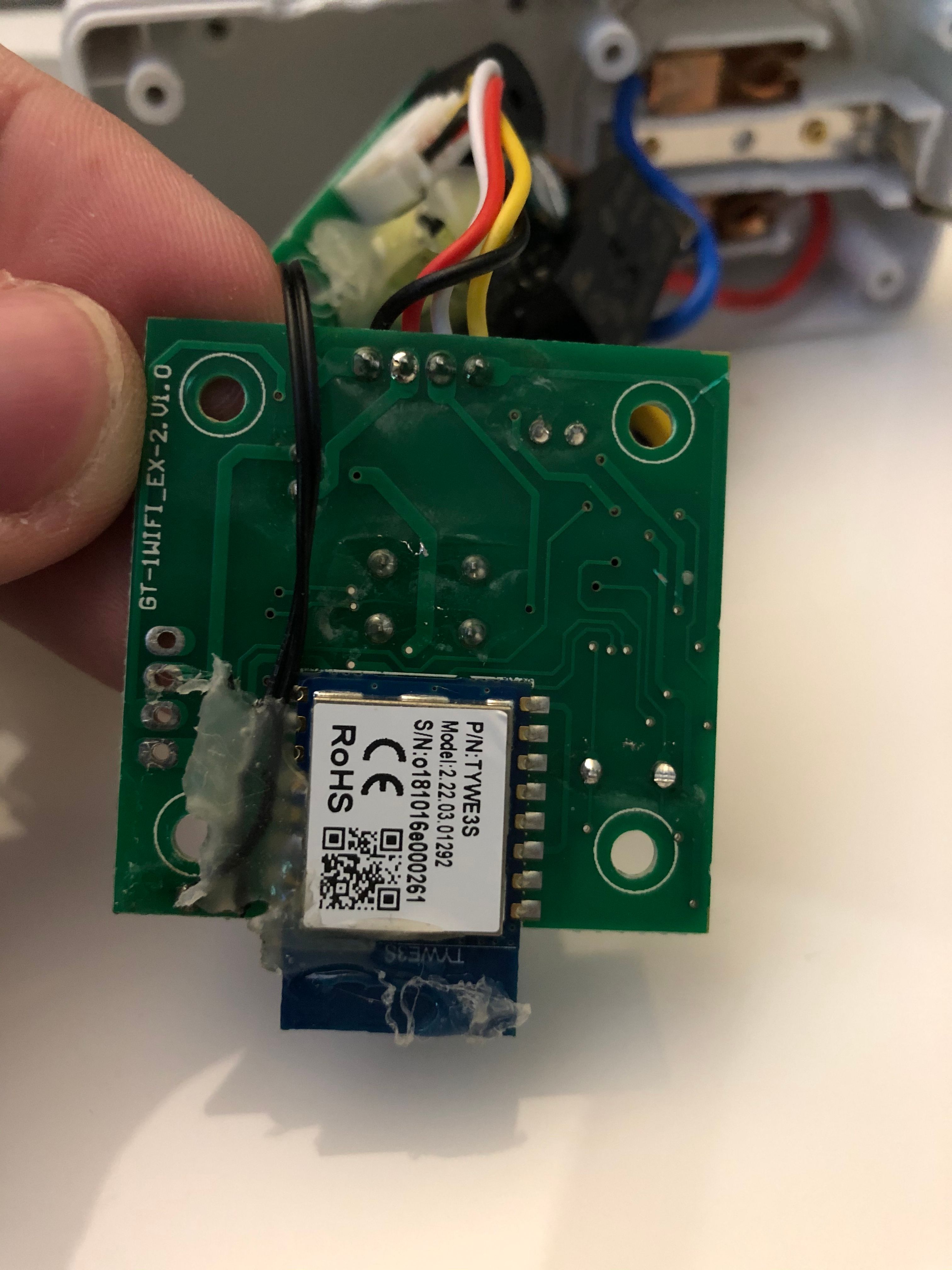

Hab’s nochmal neu gelötet

Rot ist bei mir gnd und braun vcc
Rot ist auf der Seite vom RoHs gelötet
Braun bei der Modelbezeichnug

Also genauso wie auf dem Beispielbild von Lenny.

Oder verstehe ich grad was falsch ?

[Jan1]

@mend
Löt es einfach so an wie es beschriftet ist. Ausnahme RX und TX die müssen immer gekreuzt werden.

[smartysmart]

@Jan1 sagte in Tuya FTDI Flashen:

@mend
Sieht für mich eher falsch angeschlossen aus und das Knopf drücken ist auch nur richtig, wenn der GPIO0 auf GND legt.

edit: obwohl, schau Dir das mal an.
das ist von unten bezeichnet, dann wäre der Anschluss wie es jetzt ist richtig.

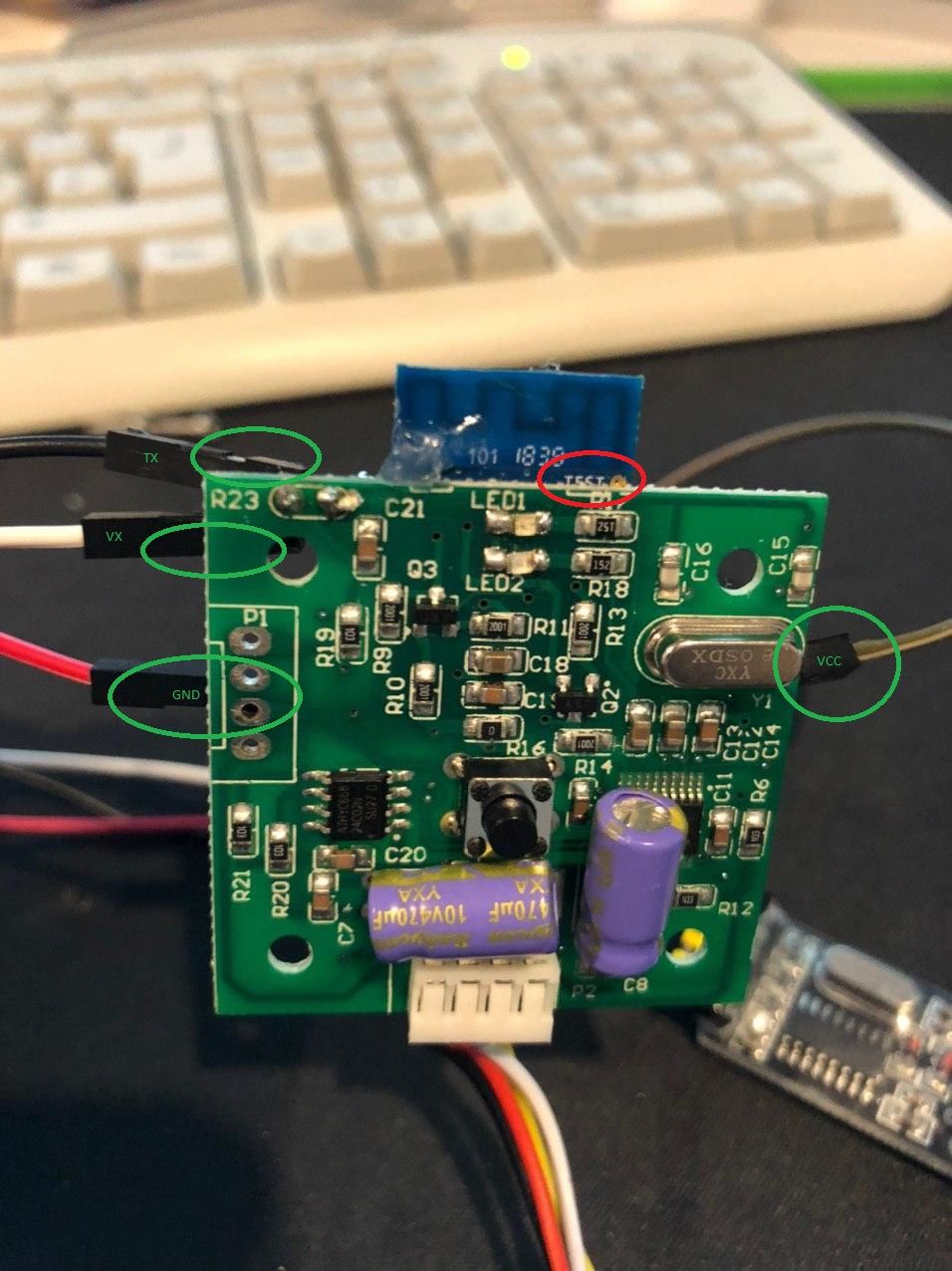

Ich hab grad ein Foto gemacht von der gleichen Seite wie eure Bilder.
Man sieht im roten Kreis rechts oben "Test" links tx rx und gnd und rechts unten vcc ....

Von den Anschlüssen her müsste es richtig sein.

Nun noch eine letze Frage wie komme ich in den Programmiermodus wenn es nicht mit halten vom on/off Knopf geht ?

[Jan1]

@mend
GPIO0 auf GND?

[smartysmart]

Ich gebe auf ... Will einfach nicht.
Hab gestern 2 Geräte ohne Probleme so geflasht dieses Ding will einfach nicht.

Gibt es diesen TYWE3S Chip geflasht irgendwo zu kaufen ?

[Jan1]

@mend
Natürlich nicht, wobei der bei Deiner Lötkunst auch hinüber sein kann.

[smartysmart]

@Jan1
Ja das glaub ich auch mittlerweile :)
