[] ESP32-D0WD-V3 v3.1 USB-C - DS18B20 Temperatursensor
-

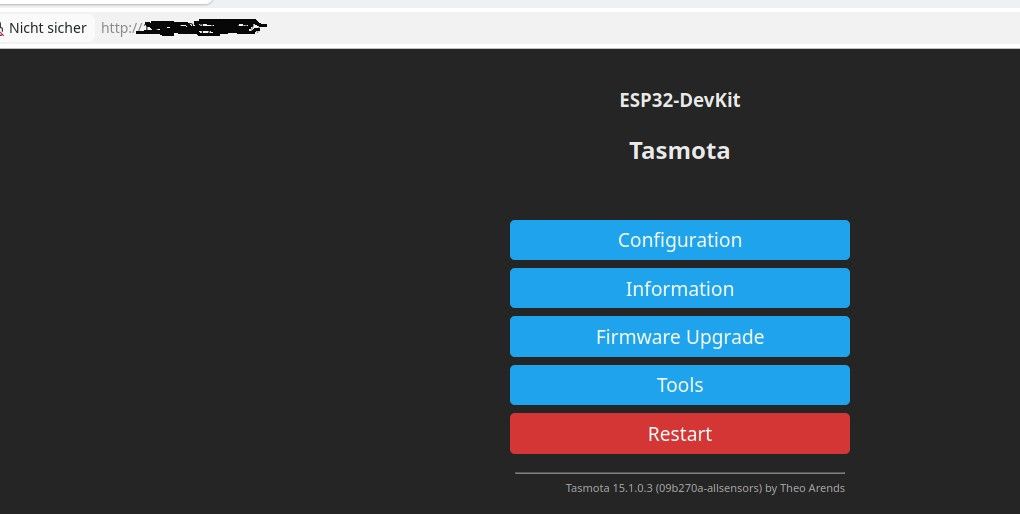

Da ich mit Tasmota bisher nicht zum Erfolg komme, die Arduino Variante
https://fmh-studios.de/esp32/temperatursensor-ds18b20-esp32-tutorial/

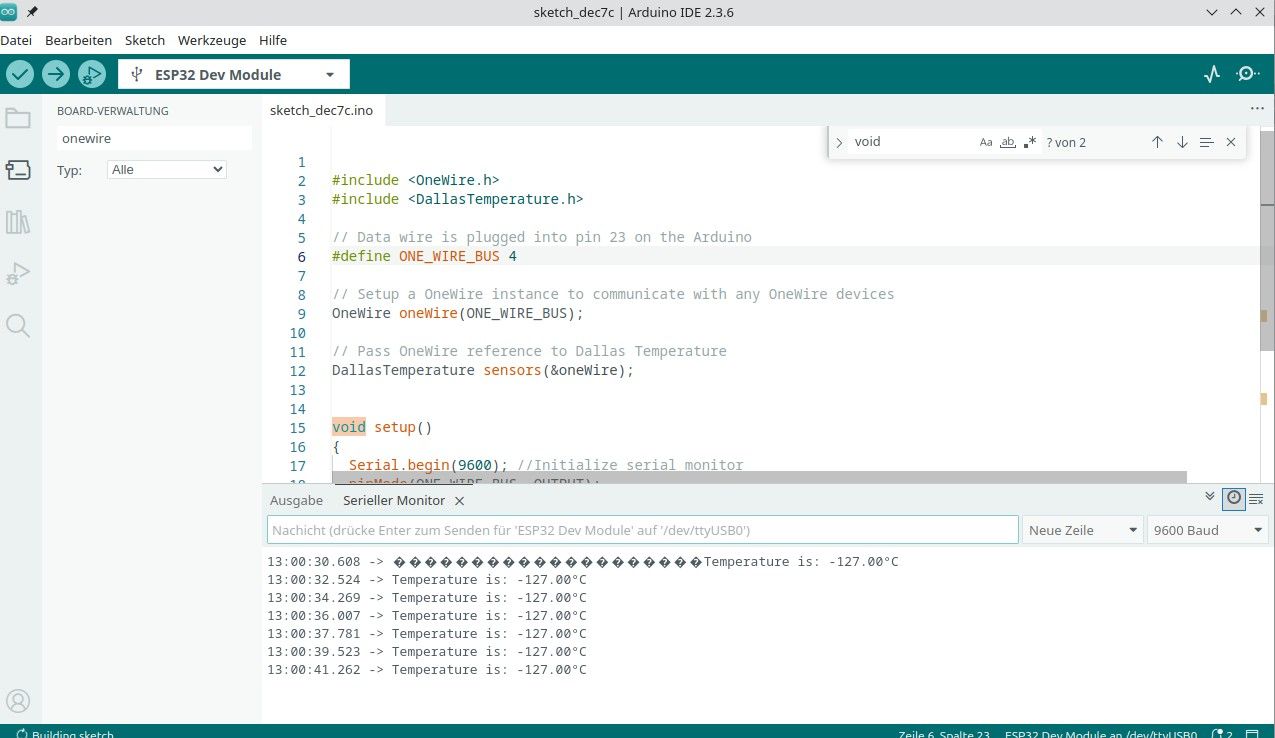

-127 bedeute kein Kontakt E siehe #64 EE doch #68
Was kann ich noch versuchen?
OT
Ein DHT22 Sensor ist bestellt. -
@martinp
Welches genaue ESP32 Modell verwendest mit deinen DS18B20 Sensoren?
(Bitte genaue Bezeichnung, ich blicke sonst nicht mehr durch.)
Nutzt Du Tasmota oder einen Arduino Sketch?
E
Hast Du ein Bild von deinem System aus dem die Anschlüsse zu erkennen sind? -
Im alltäglichen Einsatz habe ich sie hiermit (1-wire Programmierung mit Arduino IDE)
https://github.com/MartinP1/ESP8266_MQTT_THERMOSTAT
Das war ursprünglich ein Wemos D1 Mini (ESP8266 basiert, Lieferant AzDelivery) später ein Lolin S2 Mini (ESP32 basiert) einigermaßen Pinkompatibel mit dem D1 Mini

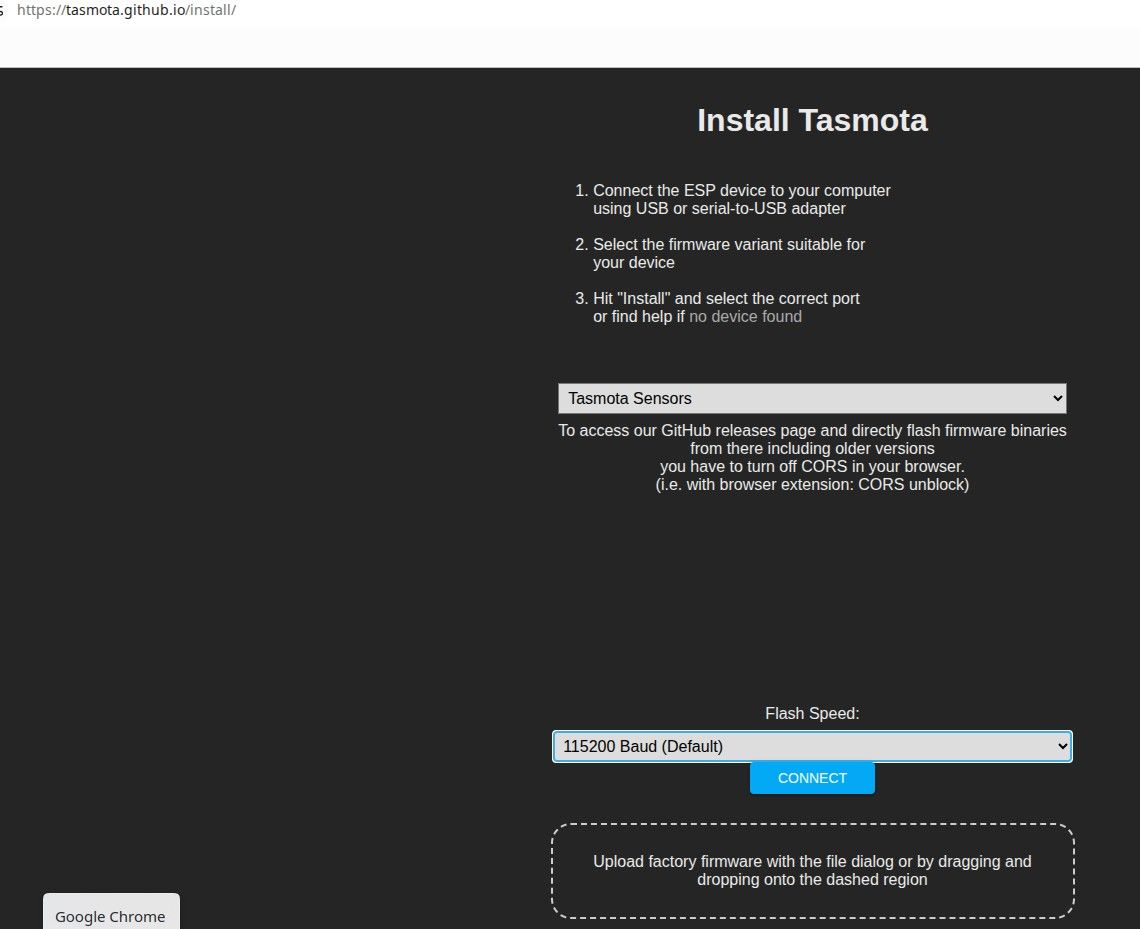

Für die Tests mit Tasmota habe ich ein NodeMcu aus der Bastelkiste verwendet, und mit dem neuesten Tasmota geflashed (aus dem Chromium Browser) ...
Zur Frage, wie viele Sensoren parallelgeschaltet betrieben werden können gibt es verschiedene Aussagen. Es hängt da auch von den Kabellängen ab...
Bei den üblichen Metallrohr-Sensoren mit 1 m Kabel wird man wohl 3...5 an einem Anschluss betreiben können.
Bei mir sind es drei.
Ich hatte mit den Sensoren selber keine Probleme - eher mit meinen Lötkünsten (Wackelkontakte), der WLAN-Qualität der ESP-Chips und einem zu schwachen Spannungsregler auf dem Wemos D1 Mini Clone, der für Instabilitäten gesorgt hat ...
Nachdem ich das chinesische bleifreie Noname-Lötzinn weggelegt habe und mit Stannol Kristall 600 Lötzinn alles nachgelötet habe, den D1 Mini durch einen Lolin S2 Mini ersetzt habe, funktioniert es jetzt aber ohne die vorherigen Störungen alle paar Tage ...
-
E

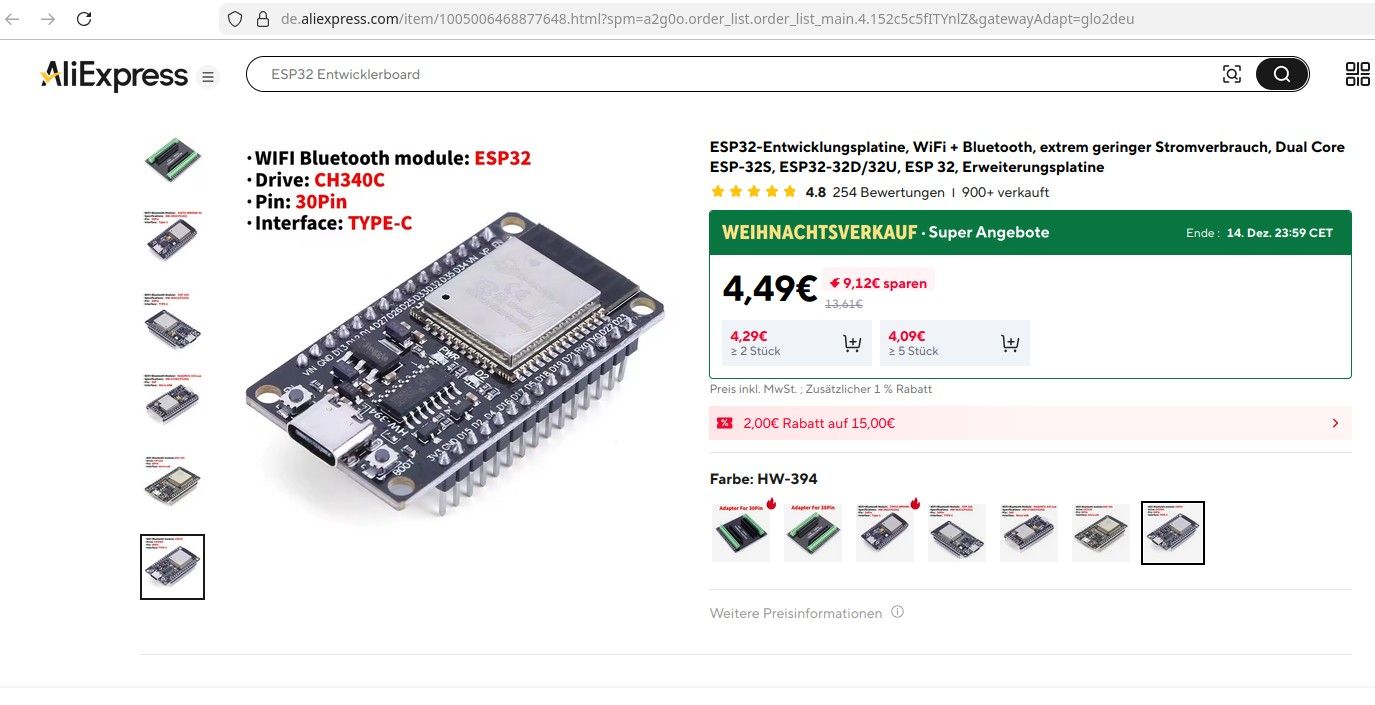

Link: https://de.aliexpress.com/item/1005006468877648.html
E
Wie kann ich die Qualität, Komaptibelität von meinem ESP32-D0WD-V3 v3.1 USB-C prüfen? -
Das sind immer gewisse Überraschungseier, die man da bei Ali bekommt ...
Du hast ja diese schöne Adapterplatine mit den Schraubanschlüssen.
Eine Test-Strategie, um den Port D4 auf Deinem Modul mit Tasmota zu testen wäre z. B. D4 auf "Relais_i" zu konfigurieren, und den Port zu Schalten ... (kriegt man Buttons in der Oberfläche)

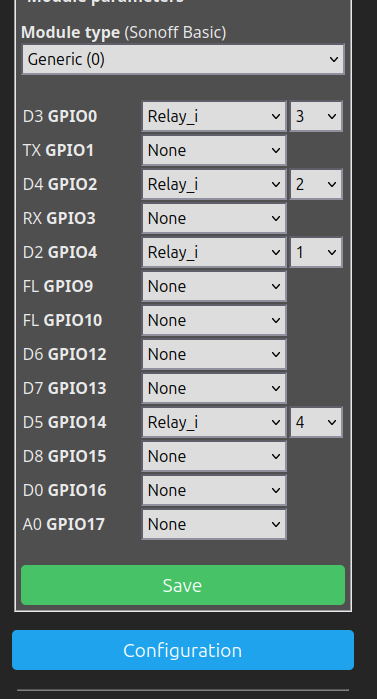

Konfiguration (vier Relais, Relais 2 ist D4 - Ist mein ESP8266 NodeMCU)

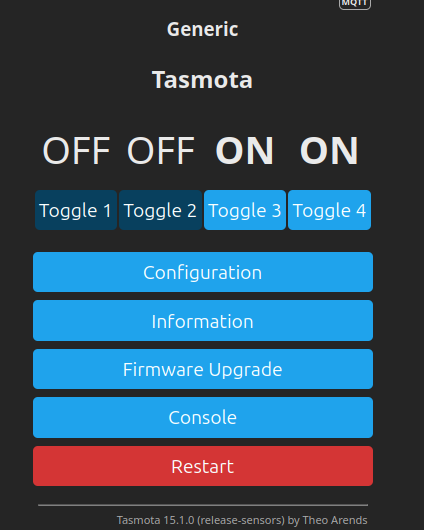

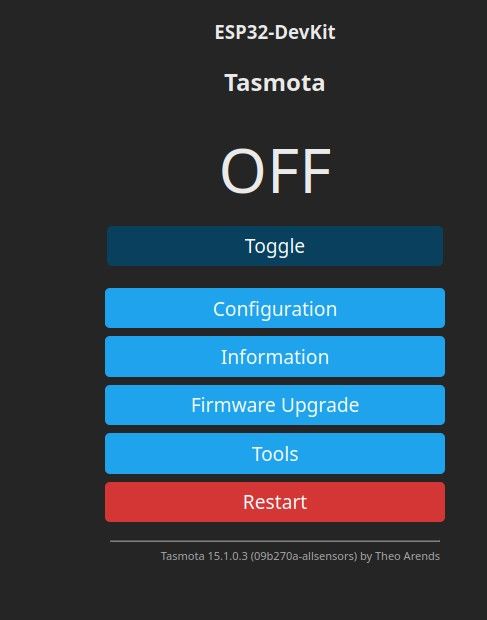

Bedienung im Main-Menu

Da kann man dann schon einmal schauen, ob D4 auf 3,3 V geht, wenn man OFF schaltet, und auf ca 0 V, wenn ON schaltet. (Wenn man "Relay" statt "Relay_i" wählt wird die Zuordnung umgekehrt 3,3V ist dann ON)
-
Das ist ein Beispiel mit dem Board aus meiner Bastelkiste ...
Ist aber eigentlich bei allen Boards gleich ...DAS Board, was Du hast, ist nicht in meiner Bastelkiste ...
Das, was da als Board-Name genannt wird, kann man auch konfigurieren ;-)
Unter "Module type(Sonoff Basic)"Die Auswahl wird aber von Tasmota anhand des gefundenen Chips eingeschränkt ...
-
Hast Du auch den DTH22 Sensor AM2302 (Temperatur / Luftfeuchte) im Gebrauch?
https://www.aosong.com/en/Products/info.aspx?itemid=2294&lcid=139
Datasheet https://www.waveshare.com/w/upload/a/ae/AM2302.pdf -
Hast Du auch den DTH22 Sensor AM2302 (Temperatur / Luftfeuchte) im Gebrauch?
https://www.aosong.com/en/Products/info.aspx?itemid=2294&lcid=139
Datasheet https://www.waveshare.com/w/upload/a/ae/AM2302.pdf -
@Codierknecht sagte in Hilfe IR Lesekopf direkt mit einer Tasmota Steckd. verbinden:
Im Prinzip ist das nicht sonderlich kompliziert.
Zumindest wenn man in der Lage ist einen Docker-Container zu betreiben, ist das ruckzuck aufgesetzt.
Ein paar Einstellungen setzen und schon hat man seine eigene Firmware.Macht es Sinn evtl. eine eigene Tasmota Firmware zu kompilieren?
-
In der Regel meiner Meinung nach nicht.
Aufgrund Platzproblemen im Flash Speicher gibt es aber keine Tasmota Version, die alle Features abdeckt.
Wenn man also Features kombiniert nutzen will, die es nicht als fertiges Paket zum Installieren gibt, muss man selbst compilieren. Würde aber vermuten, dass das in 99% der Anwendungsfälle nicht nötig ist. -
ESP32-Cam ESP32-D0WD-V3 (revision v3.1)
https://forum.iobroker.net/topic/82249/esp32-cam-esp32-d0wd-v3-revision-v3-1-ai-o-t-edgeMeinst Du, ich kann den ESP32-Cam ESP32-D0WD-V3 (revision v3.1) für einen Test mit dem DS18B20 Sensor ausstatten?
Die Cam Funktion ist nicht erwünscht. -
Es gibt auf den Tasmota Hilfeseiten irgendwo eine Tabelle, welches Image welche Features unterstützt.
Aus dem Bauch heraus würde ich sagen, dass die Cam Software so viel Platz im ROM beansprucht, dass da wenig Features dazugepackt werden können. Könnte sein, dass die DS18B20 Funktion dem Platzspargebot geopfert werden musste...
-
Ich möchte die CAM Funktion nicht, sondern nur eine Temperaturerfassung mit dem DS18B20. Alles andere kann weg.
E E E

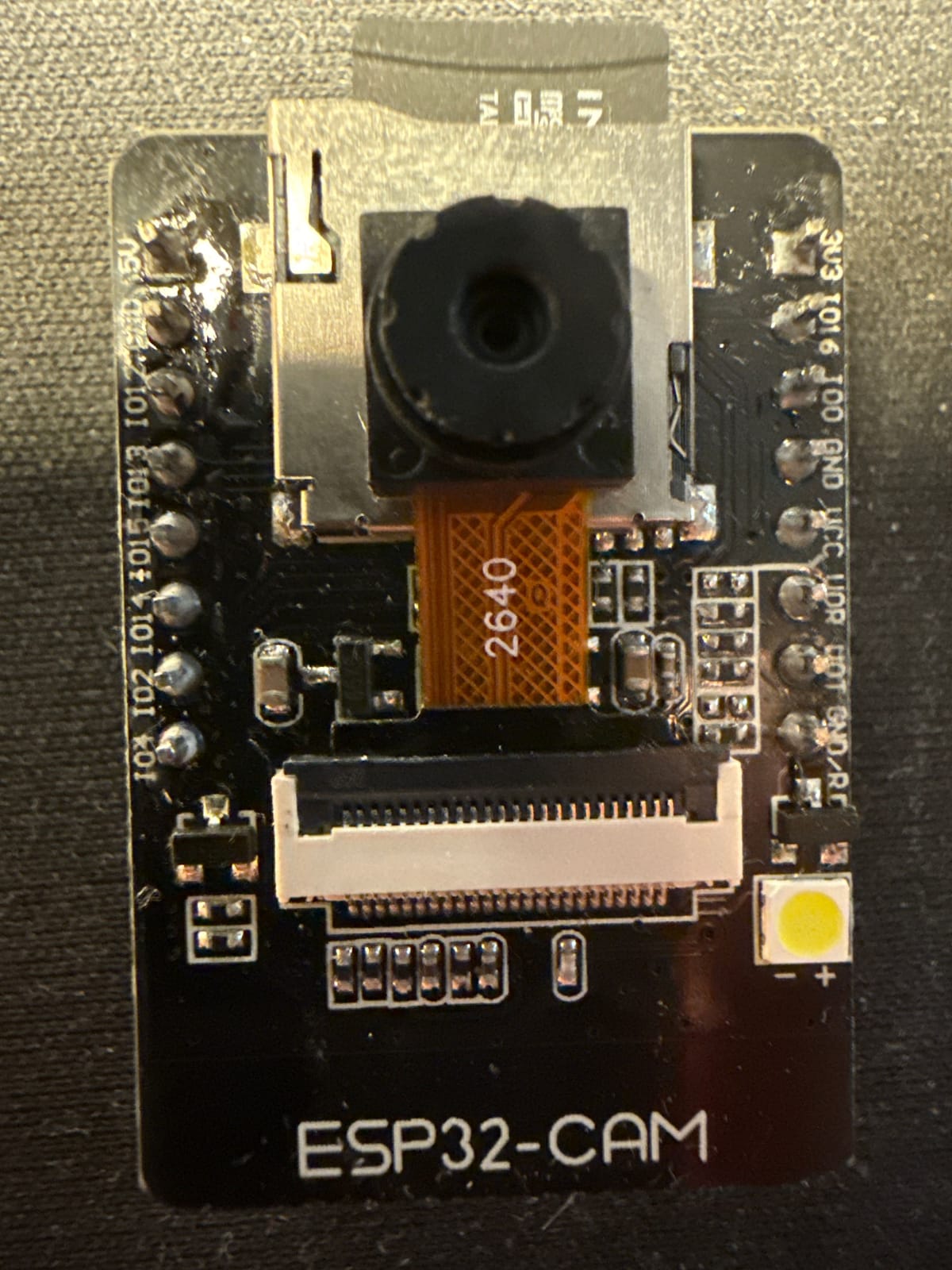

Hardware: ESP32-Cam ESP32-D0WD-V3 (revision v3.1) mit DS18B20.
Kann ich auf die Hardware tasmota-sensor flashen?E
https://templates.blakadder.com/esp32.htmlWie finde ich mein Board?
-
Das wird die Kamera sein
-

E

Mit tasmota-sensor konnte ich den esp32-cam flashen.
Einen usb-ttl-Adapter habe ich hier auch.
E

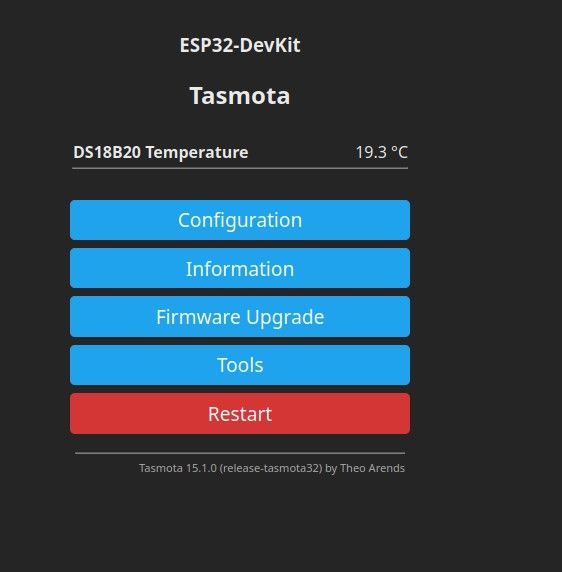

Wie muss der Schaltplan für den Anschluss eines DS18B20 aussehen?ERFOLG

Genutzte Hardware:
- ESP32-Cam ESP32-D0WD-V3 (revision v3.1)
- DS18B20
- kein Widerstand 4k7 Ohm genutzt
Tasmota Release:
Program Version 15.1.0 (release-tasmota32)
Build Date & Time 2025-10-11T13:05:13
Core/SDK Version 3_3_0/5.3.4.250826 -

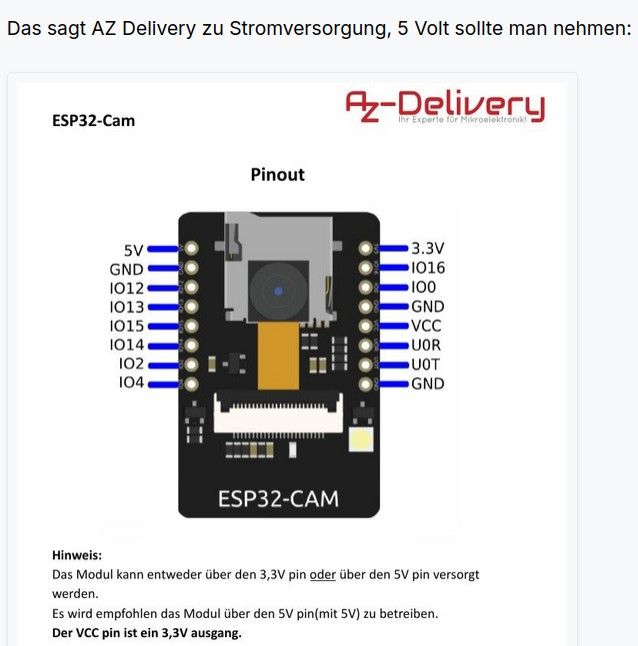

Rot -> 3,3V oder 5V
Gelb -> ausgewählter IO-Pin, von dort 4,7 kOhm Widerstand nach 3,3 V
Schwarz -> GNDEmpfehlungen zu nutzbaren Pins findet man im Internet zuhauf, z. B. hier https://randomnerdtutorials.com/esp32-cam-ai-thinker-pinout/
Auf den ersten Blick sieht GPIO16 nutzbar aus ...
-

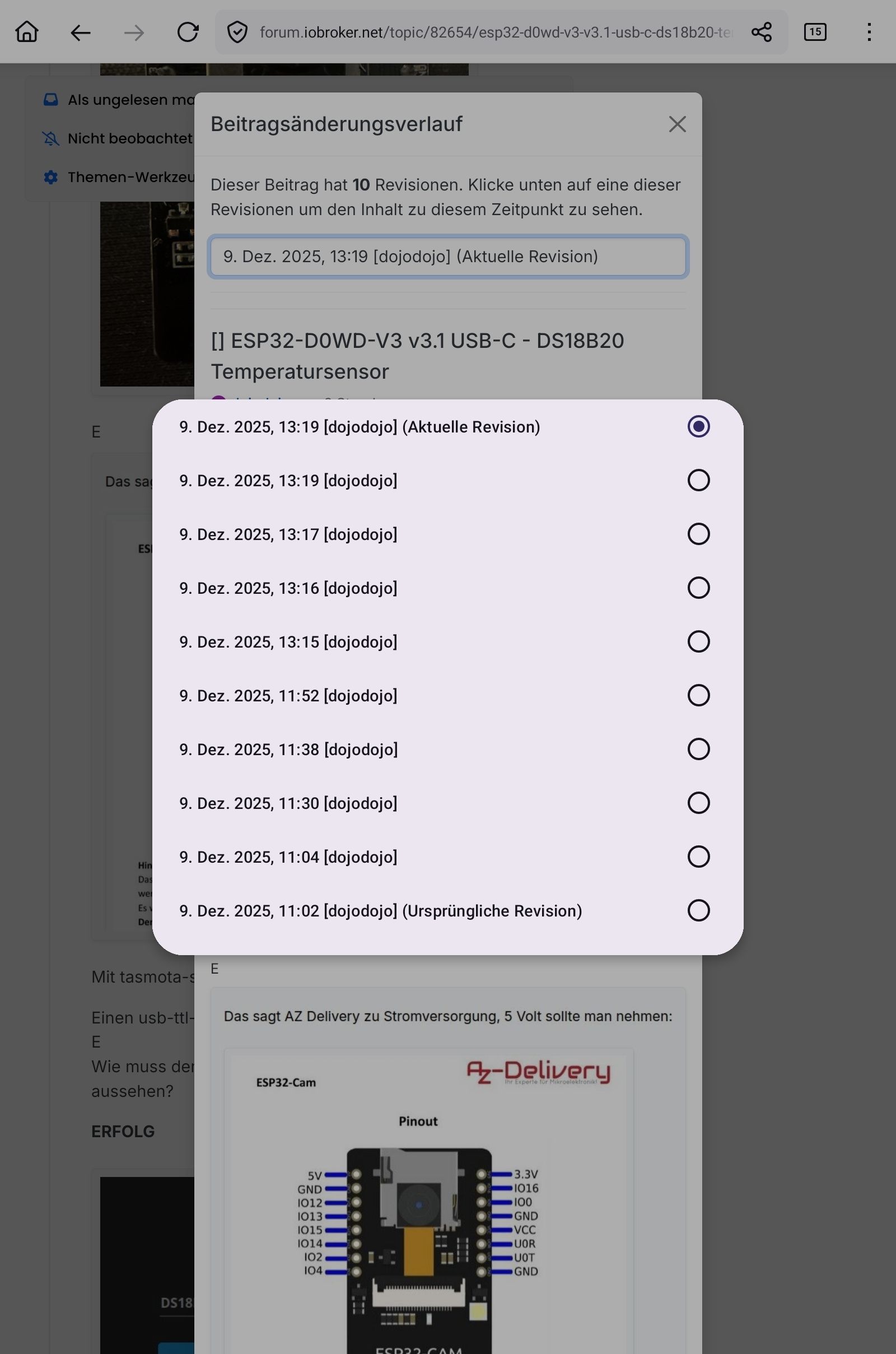

@dojodojo sagte in [] ESP32-D0WD-V3 v3.1 USB-C - DS18B20 Temperatursensor:
Ich bin schon weiter
etwa wieder so?

was soll das andauernd?
hast du
https://forum.iobroker.net/topic/51555/hinweise-für-gute-forenbeiträgenicht gelesen?
oder ignorierst du das
