[fuzzy1955]

@TOBO sagte:

Muss ich auch Hex in den Adapter eingeben, oder Dezimal

Der IOBroker-Modbus-Adapter braucht Dezimal-Eingaben bei den Registern.

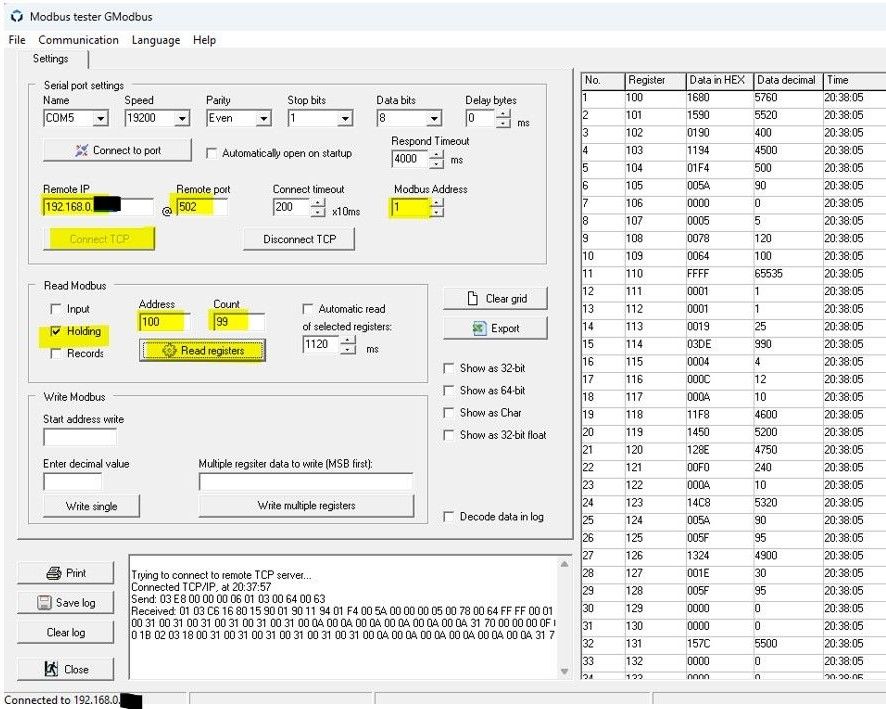

Du könntest ein Modbus-Tools zum Lokalisieren von Registernummern einsetzen, etwa GModbus. Damit werden die verfügbaren Registernummern samt Werten aufgelistet. Das Abfragen geht leider etwas mühsam. Man muss die Adressnummern etappenweise eingeben und kann den Count auf max. 120 stellen.

Weiter kann ich dir mangels deiner Hardware nicht helfen.

[fuzzy1955]

@TOBO sagte:

Ich glaube wir schreiben grundsätzlich aneinander vorbei

Es scheint so. Probier mal diese Tabelle bei den Holding-Registern:

_address	deviceId	name	description	unit	type	len	factor	offset	formula	role	room	poll	wp	cw	isScale
1	1	Relais1	Relais1		int16be	1	0	0		switch		true	false	false	false
2	1	Relais2	Relais2		int16be	1	0	0		switch		true	false	false	false
3	1	Relais3	Relais3		int16be	1	0	0		switch		true	false	false	false
4	1	Relais4	Relais4		int16be	1	0	0		switch		true	false	false	false
5	1	Relais5	Relais5		int16be	1	0	0		switch		true	false	false	false
6	1	Relais6	Relais6		int16be	1	0	0		switch		true	false	false	false
7	1	Relais7	Relais7		int16be	1	0	0		switch		true	false	false	false
8	1	Relais8	Relais8		int16be	1	0	0		switch		true	false	false	false
9	1	Relais9	Relais9		int16be	1	0	0		switch		true	false	false	false
10	1	Relais10	Relais10		int16be	1	0	0		switch		true	false	false	false
11	1	Relais11	Relais11		int16be	1	0	0		switch		true	false	false	false
12	1	Relais12	Relais12		int16be	1	0	0		switch		true	false	false	false
13	1	Relais13	Relais13		int16be	1	0	0		switch		true	false	false	false
14	1	Relais14	Relais14		int16be	1	0	0		switch		true	false	false	false
15	1	Relais15	Relais15		int16be	1	0	0		switch		true	false	false	false
16	1	Relais16	Relais16		int16be	1	0	0		switch		true	false	false	false
17	1	Relais17	Relais17		int16be	1	0	0		switch		true	false	false	false
18	1	Relais18	Relais18		int16be	1	0	0		switch		true	false	false	false
19	1	Relais19	Relais19		int16be	1	0	0		switch		true	false	false	false
20	1	Relais20	Relais20		int16be	1	0	0		switch		true	false	false	false
21	1	Relais21	Relais21		int16be	1	0	0		switch		true	false	false	false
22	1	Relais22	Relais22		int16be	1	0	0		switch		true	false	false	false
23	1	Relais23	Relais23		int16be	1	0	0		switch		true	false	false	false
24	1	Relais24	Relais24		int16be	1	0	0		switch		true	false	false	false

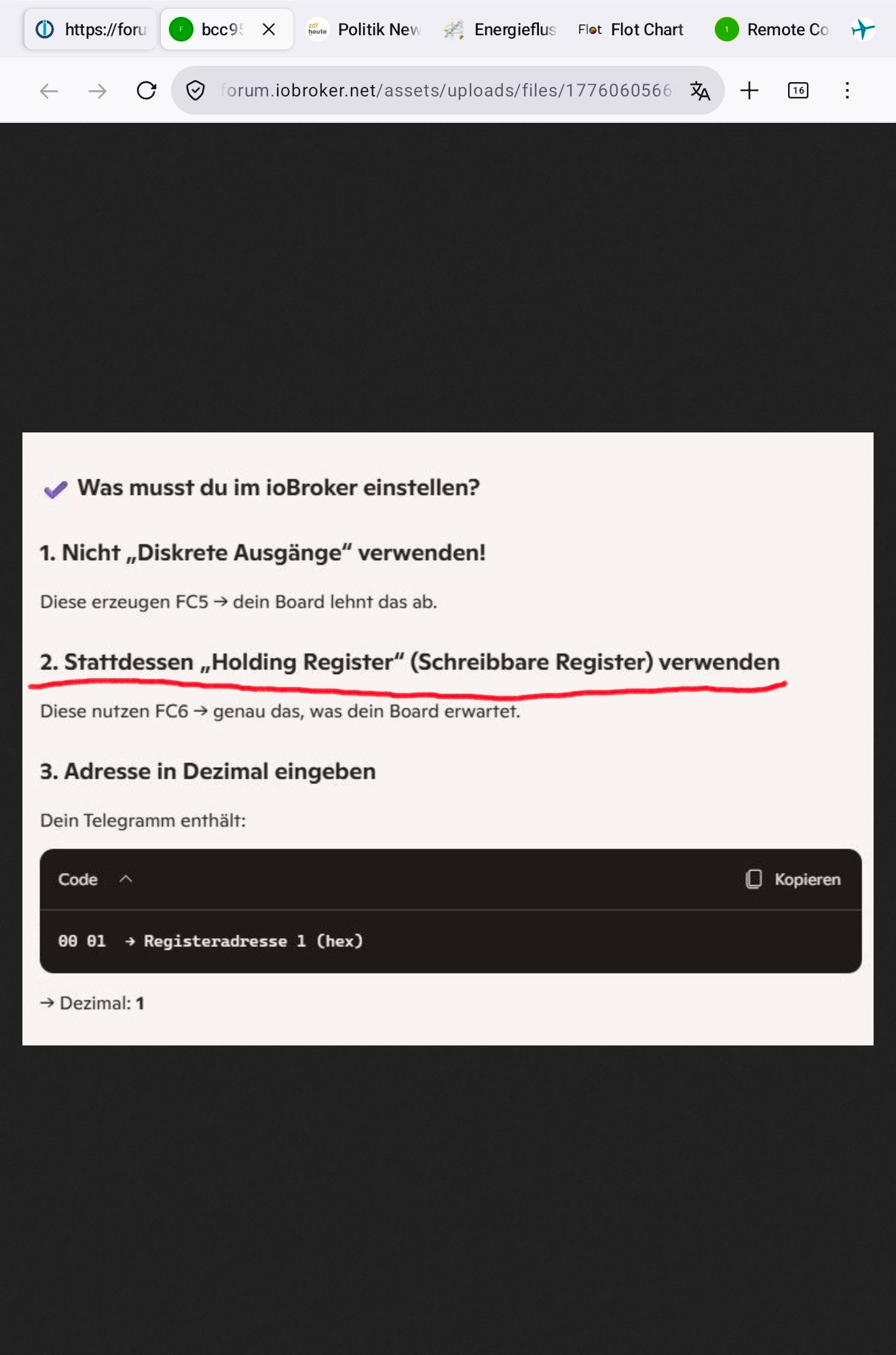

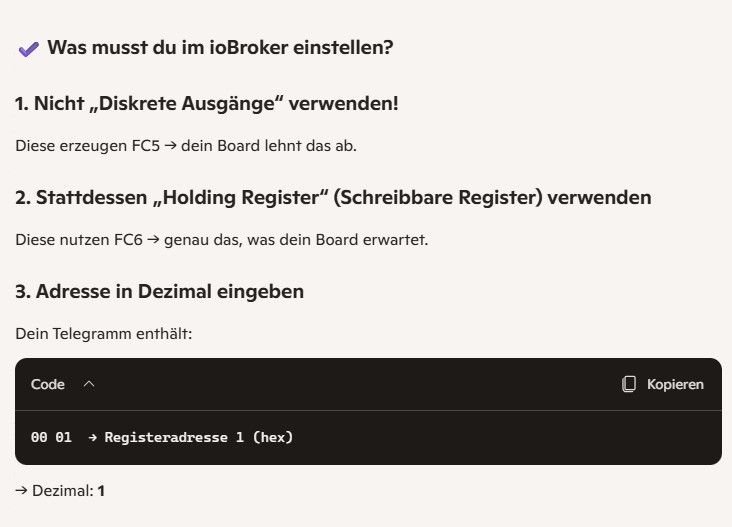

Noch ein paar Infos aus dem Netz (KI-Copilot):

[TOBO]

23IOXXX Modbus RTU Command 1(default).pdf

Ich habe alle Registeradressen. Ich kann immer noch nicht sehen wie ich dem Adapter sage das er diesen 01 06 00 01 01 00 D9 9A String an das Board sendet.

Vielleicht ist es möglich das @bluefox mir einen Anstoß geben kann. Ich habe aktuell ein Brett vor dem Kopf.

Grüße

[fuzzy1955]

@TOBO sagte:

dem Adapter sage das er diesen 01 06 00 01 01 00 D9 9A String

Wie oben erwähnt: Der IOBroker-Modbus-Adapter braucht Dezimal-Eingaben bei den Registern.

[TOBO]

Dann wandel ich ihn eben in Dezimal, aber das ist nicht das Problem.
Dieser String ist ein Steuercode. Ob Hex, oder Dezimal geschrieben spielt keine Rolle. Wenn der Adapter DEC will, dann schreibe ich DEC.

01 06 00 01 01 00 D0 9A
Aufgeschlüsselt bedeutet das
01 - für die ID des Boards
06 - Code für schreiben
00 01 - erster Ausgang
01 00 - Ausgang auf 1 setzen
D9 9A - CRC -- wenn der Adapter die CRC Summe selbst berechnet kann ich das ja weg lassen

An irgendeiner Stelle muss ich dem Adapter sagen das an das Board zu schicken. Vielleicht nicht zusammen.

[fuzzy1955]

@TOBO sagte:

aber das ist nicht das Problem.

Stell mal Screenshots hier rein:

• Ping zum Gerät
• IOB-Modbus-Adaptereinstellungen der Tabs: Verbindung, Einstellung, Holding-Register
• Protokoll mit Fehlermeldungen ins Code-Symbol (kein Screenshot)

[EDIT] Und die Vollausgabe von iob diag ins Code-Symbol.

Dann sieht man etwas mehr.

[TOBO]

Update:

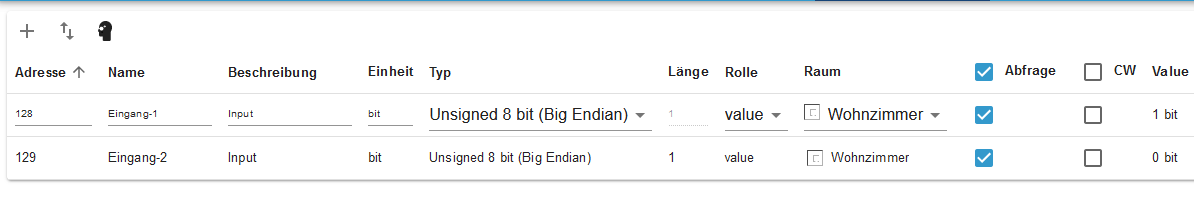

Es geht nur über die Holding Register. Mein Board hat 3Byte Eingänge, also 24. Jetzt muss ich diese 24 hier so eintragen und sie werden mir angezeigt.

Ich denke es wird mit den Ausgängen genauso sein.

[Homoran]

@TOBO sagte:

Es geht nur über die Holding Register

Ach was!

[fuzzy1955]

@TOBO sagte:

Jetzt muss ich diese 24 hier so eintragen und sie werden mir angezeigt

Da stehe ich an. Jetzt kann ich dir leider nicht mehr weiterhelfen.

[TOBO]

Die Ausgänge funktionieren auch.

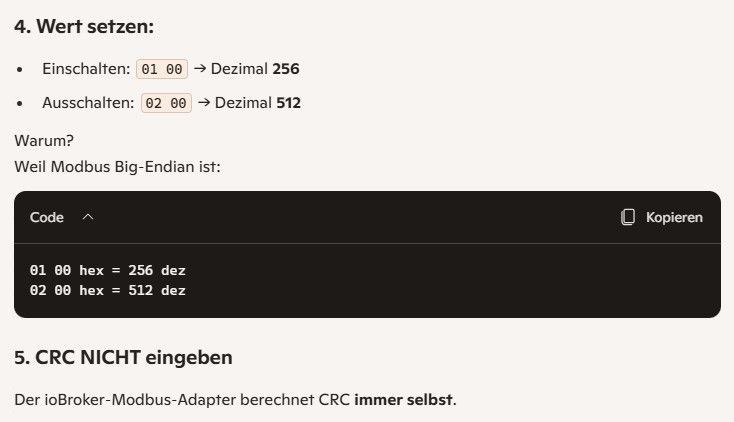

Ich muss für setzen eine 256 schreiben und für zurücksetzen 512.
Im Status wechselt dann die jeweilige Zahl zu 1, oder 0.

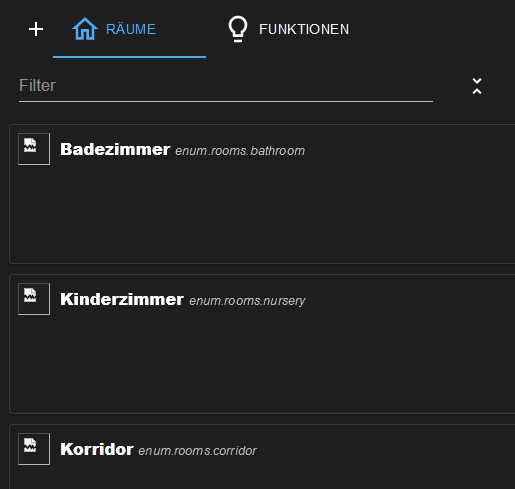

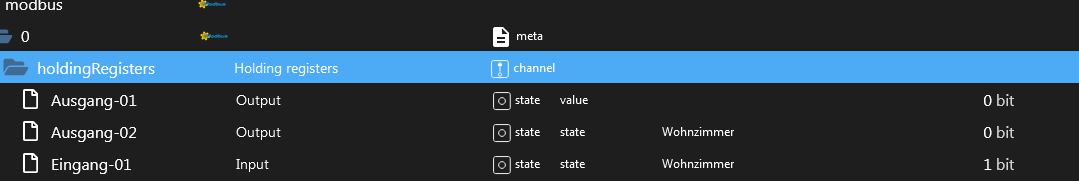

Es gehört eigentlich nicht in diesen Thread, aber ich habe keine Icons für die Räume. Es werden mir Rahmen angezeigt.

Und im Status wird nie der Raum für den ersten Eintrag angezeigt.
