Die Situation hat sich grundlegend geändert. BG

[jvfle]

@mickemup sagte in Widerstands-Tankgeber auslesen:

@jvfle sagte in Widerstands-Tankgeber auslesen:

Was denn nun?
Hast du den Tasmota via Sonoff Adapter eingebunden bekommen oder nicht?
Zuerst sagst du ja und zwei Sätze später nein...

Ich habe den Fehler gefunden. Der ESP32 war ebenfalls defekt. ich habe ihn ausgetauscht und siehe da, die erwarteten Datenpunkte sind da. Da muss man als unbedarfter Anfänger erst einmal darauf kommen, dass zwei verwendete Geräte kaputt sind. Eine Kleinigkeit, so hoffe ich, ist neu aufgetaucht. Die Spannung des Tankgebers wird viel zu klein angezeigt. Es müssten 2,55 Volt angezeigt werden und nicht 0,26 Volt. Die Temperatur wird über einen DS18B20 mit dem neuen ESP32 gemessen. Die Spannungsmessung des Tankgebers ist, wie beschrieben, gleich geblieben.

Vielen Dank für die Unterstützung. BG

[mickemup]

Ich lasse mir den "Rohwert" vom ADC ausgeben, da ich nachher eh noch Umrechnungen im IOB mache.
Also du misst über dem Sensor (z.B. mit dem Multimeter ) 2.55V aber dein ESP sagt es sind nur 0.26V?

[jvfle]

Ich hatte meine Brille nicht auf und habe den falschen GPIO erwischt. Nach dem Umstecken war alles in Ordnung. Der angezeigte Wert passt auch. Ich versuche den gemessenen Wert im IOBroker noch etwas zu kalibrieren. Anschließend noch ein paar Kleinigkeiten erledigen und dann sollte es geschafft sein. BG

[jvfle]

Hallo zusammen,
ich bräuchte doch noch einen Tipp. Temperatur und Spannung werden zuverlässig angezeigt. Jetzt möchte ich die gemessene Spannung, wie Eingangs beschrieben, in Liter und Prozent angeben. Nun habe ich versucht über Blockly ein kleines Skript zu schreiben, um dies zu erreichen. Es ist nur so, Blockly zeigt keine Fehler an, die angelegten Datenpunkte zeigen ack=true, oder das Wort Null in Klammern an, aber keine ausgerechnete Zahl. Ich habe einiges ausprobiert, alles ohne Erfolg. Vielleicht sieht einer von euch den Fehler. Es ist auch das erste Mal, dass ich mich an Blockly versuche. Aus dem Web habe ich alle Hinweise versucht auszuprobieren.
(aktuelle Spannung:1,77 V; minimale Spannung: 0,14 V; Volumen: 107 Liter)

Ich bin nach der Gleichung gegangen:

Das Blocklyskript dementsprechend, so hoffe ich doch; umgesetzt:

Und das sind die angelegten Datenpunkte:

Und hier die Umrechnung auf Prozente:

Es wäre schön, wenn ich auch Unterstützung bekommen könnte. BG

Ich habe in Blockly das Debuggen ausprobiert. Da kam dann diese Meldung:

10.2.2026, 16:21:17.228	[info ]: javascript.0 (9518) script.js.common.Tank_107_in_Liter: start JavaScript (Blockly)
10.2.2026, 16:21:17.236	[warn ]: javascript.0 (9518) script.js.common.Tank_107_in_Liter: setForeignState(id=0_userdata.0.Sensoren.Spannung.Liter.dtank107, state={"val":null,"ack":true,"ts":1770736877236,"q":0,"from":"system.adapter.javascript.0","lc":1770736877236,"c":"script.js.common.Tank_107_in_Liter"}) - wurde nicht ausgeführt, während der Debug-Modus aktiv ist
10.2.2026, 16:21:17.237	[info ]: javascript.0 (9518) script.js.common.Tank_107_in_Liter: registered 1 subscription, 0 schedules, 0 messages, 0 logs and 0 file subscriptions

[paul53]

@jvfle sagte: hoffe ich doch; umgesetzt:

Der Block "aktualisiere" muss in den Trigger!

[paul53]

@jvfle sagte: aktuelle Spannung:1,77 V; minimale Spannung: 0,14 V; Volumen: 107 Liter

100 % = 107 l bei 1,77 V?
0 % = 0 l bei 0,14 V?

[jvfle]

@paul53 sagte in Widerstands-Tankgeber auslesen:

@jvfle sagte: hoffe ich doch; umgesetzt:

Der Block "aktualisiere" muss in den Trigger!

Danke, so? Leider passiert nichts. Bleibt bei(null).

[paul53]

@jvfle sagte: Leider passiert nichts.

Es passiert erst etwas, wenn sich die Spannung ändert.

[jvfle]

@paul53 sagte in Widerstands-Tankgeber auslesen:

@jvfle sagte: aktuelle Spannung:1,77 V; minimale Spannung: 0,14 V; Volumen: 107 Liter

100 % = 107 l bei 1,77 V?
0 % = 0 l bei 0,14 V?

Die Spannung geht nicht komplett auf Null. Es bleibt eine Restspannung(?) und wird dadurch korrigiert.
Das Volumen soll bei 1,77 V ausgerechnet werden. Das Gesamtvolumen des Tanks ist 107 Liter.
Ich probiere dein Skript mal aus, vielen Dank.

[paul53]

@jvfle sagte: Das Gesamtvolumen des Tanks ist 107 Liter.

Wie hoch ist die Spannung bei 107 Liter? Sicherlich nicht 3,3 V.

[jvfle]

@paul53 sagte in Widerstands-Tankgeber auslesen:

@jvfle sagte: Leider passiert nichts.

Es passiert erst etwas, wenn sich die Spannung ändert.

Leider nicht, ich habe die Spannung von 1,77 V auf 0,14 V geändert. Es bleibt bei null.

[jvfle]

@paul53 sagte in Widerstands-Tankgeber auslesen:

@jvfle sagte: Das Gesamtvolumen des Tanks ist 107 Liter.

Wie hoch ist die Spannung bei 107 Liter? Sicherlich nicht 3,3 V.

Es sind 3,2 Volt

[paul53]

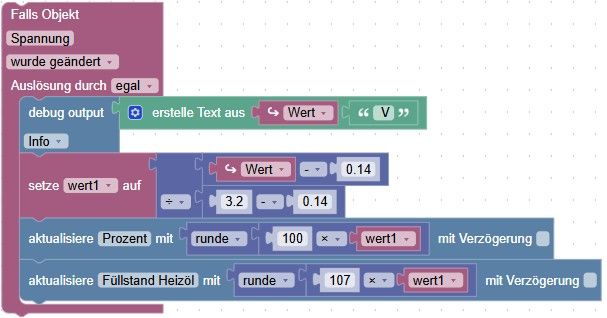

@jvfle sagte: Es bleibt bei null.

Dann logge mal den Wert des Trigger-DP:

@jvfle sagte in Widerstands-Tankgeber auslesen:

Es sind 3,2 Volt

Habe ich angepasst.

[jvfle]

Super, die Werte werden im Log angezeigt. Im IOBroker hat sich nichts geändert.

10.2.2026, 17:42:59.400	[info ]: javascript.0 (9518) script.js.common.Skript_1Test: Stopping script
10.2.2026, 17:43:23.712	[info ]: javascript.0 (9518) script.js.common.Skript_1Test: start JavaScript (Blockly)
10.2.2026, 17:43:23.733	[info ]: javascript.0 (9518) script.js.common.Skript_1Test: registered 1 subscription, 0 schedules, 0 messages, 0 logs and 0 file subscriptions
10.2.2026, 17:43:52.192	[info ]: javascript.0 (9518) script.js.common.Skript_1Test: 0.14V
10.2.2026, 17:44:52.441	[info ]: javascript.0 (9518) script.js.common.Skript_1Test: 1.77V

[jvfle]

Es lag am Datenpunkt. Ich habe einen neuen angelegt und jetzt kommt auch ein Wert. Er liegt auch im erwarteten Bereich als dreistellige Zahl 532, sollte aber bei 53,2 liegen.
Paul ich bedanke mich sehr für deine Zeit und Geduld. BG

[paul53]

@jvfle sagte: sollte aber bei 53,2 liegen

1,77 V entsprechen 57 Liter / 53 % in meinem Blockly-Vorschlag.

[mickemup]

@jvfle
Deine Gleichung ist übrigens falsch. Der Fehler ist zwar nicht riesig, aber dies wurde dir weiter oben erklärt.
Die Spannung ist nicht linear mit dem Füllstand (respektive dem Widerstand)
Du müsstest dir also zuerst den Widerstand ausrechnen. => Dieser ist dann linear mit dem Füllstand und dann kannst du deine Gleichung verwenden...

EDIT: die Gleichung

[paul53]

@mickemup sagte: Die Spannung ist nicht linear mit dem Füllstand

Die durch den Spannungsteiler bedingte Nichtlinearität wird teilweise durch die Nichtlinearität des ADC im oberen Spannungsbereich kompensiert.

[mickemup]

@paul53
Danke wieder was gelernt.
Wenn man will könnte man wohl beides herausrechnen, aber das wird wohl zu akademisch.
Dann käme man mit "litern" wohl auch ähnlich gute Ergebnisse :-)
