messung pholtaik sonneneinstrahlung
-
@liv-in-sky sagte in messung pholtaik sonneneinstrahlung:
muss ich dafür homematic haben ?
Ja, ist ein HM Aktor.

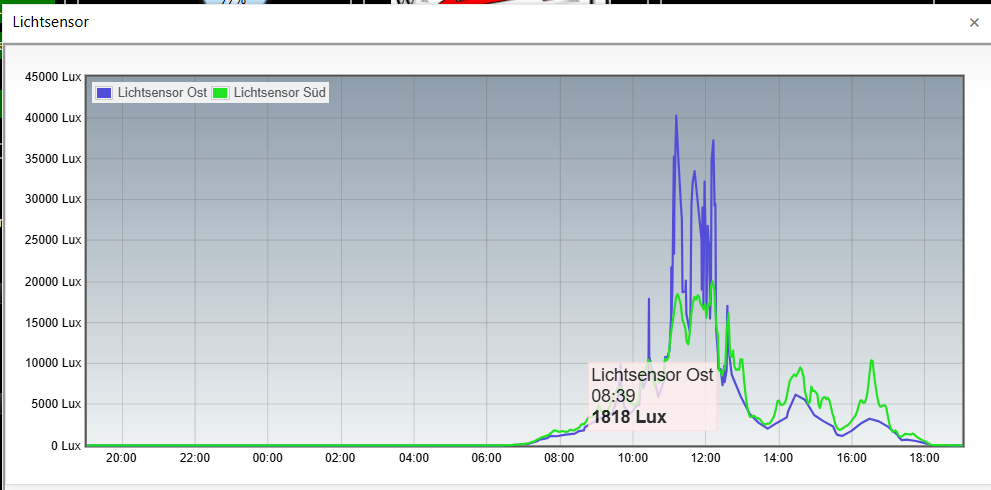

Sieht dann über den Tag so aus:
-
ich habe 2 tabellen die den wert lux und ppv-leistung hat - das ganze zweimal, weil mit leicht difusen licht die lux werte hoch sind, aber die ppv eben nicht - ich muss also von hand einstellen, ob ich bei "voll sonne" oder "leicht" sonne schalten muss
also das ganze ist nur halb-automatisch - das geht natürlich nicht
-

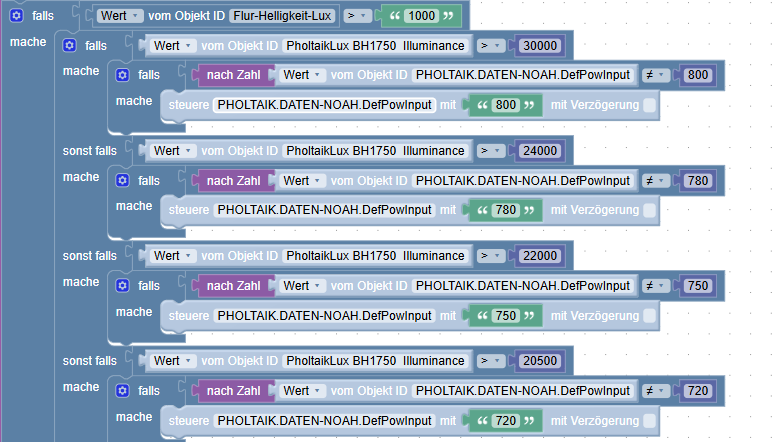

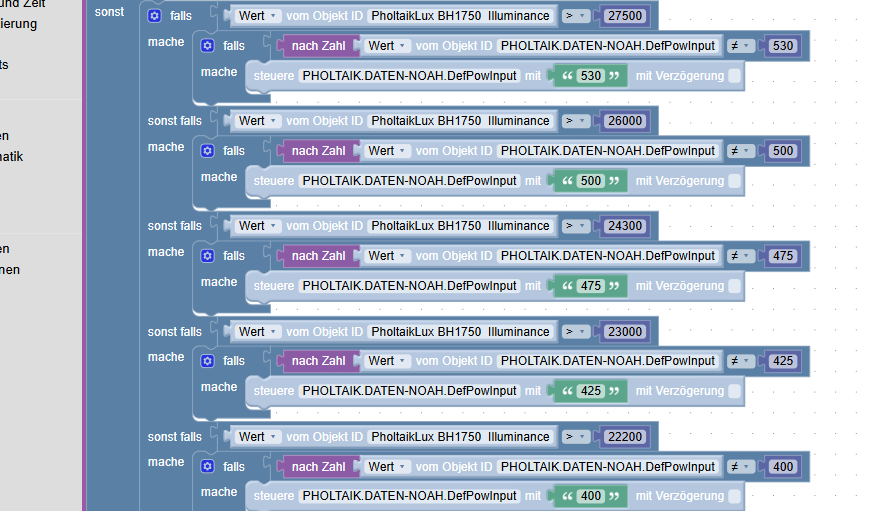

ja - bei mir sieht die kurve so ähnlich aus - aber bei bestimmten wetter habe ich eine andere kurve - daraus habe ich eine tabelle gemacht bzw 2
-
das sehe ich mir gerne mal an
-
gibt es dafür eine "einkaufsliste" und eine bauanleitung ? ich denke, sowas würde ich suchen - bin aber leider kein genialer bastler und auch den esp zu programmieren, ist auch nicht so meines - flashen sollte noch möglich sein
-
also du schließt eine solche zelle (wo kauft man sowas
) an widerständen an und misst dann mit einem esp die spannunghabe ich das richtig verstanden ?
wie heißt so ein bauteil, das die spannung messen kann und dan am esp angeschlossen wird - dann müßte doch tasmota möglich sein ? oder kann der esp das von allein ?
-
hier siehst du mal den unterschied - das luxmeter bringt um die 30000 lx aber die werte, die ich einspeisen kann, sind unterschiedlich
-
Nein, gewisse Vorerfahrung muß man schon haben und gut in Mathe sein
Einkaufsliste : wemos D1 Mini mit Tasmota geflasht, passendes Gehäuse, einfache Solarzelle 3V, 20 Ohm Parallelwiderstand.
Die Solarzelle mit dem Belastungswiderstand an den Analog Eingang ran.
Die eingehenden Spannungswerte schicke ich dann auf meinen MQTT Broker und rechne das um in W/m².
Der Spannungsverlauf ist allerdings nicht linear mit der Solarstrahlung so das ich mit einer Regressionsanalyse die Umrechnungsformel erst selbst herausfinden mußte.
Also am besten nimmst Du was fertiges....Die 470 + 10K Ohm Widerstände an D0 und RST waren glaub ich wegen entprellen.
-
sowas ? https://amzn.eu/d/5hnWLaF
was fertiges ? ich finde leider nix
also erstmal danke für deine ganzen hinweise - wäre das modul von amazon ok - dann würd ich es einfach mal probieren - kann nur besser sein, wie das, was ich gerade habe
-
@liv-in-sky
Besser Solarzellen mit 3V da die Spannung sonst zu klein wird .
Leistung der Solarzelle war 0,3W
Die fertigen Geräte nennen sich Pyranometer. -
geht schon gut los: den D0 und RST brauch ich eigentlich nicht? ich stecke den wemos direkt an 5v netzteil. dann muss ich doch nur den A0 anschließen und den deinen freien minus an den GND . ansonsten müßte ich ja auch noch eine 3.3V stromversorgung erstellen.
-
@liv-in-sky
Das mit dem D0 und RST brauchst Du eventuell nicht, hängt vom wemos Modul ab.
Ich hatte da Störungen wärend des Betriebs am Analog Eingang und dann bekam ich den Tipp mit dieser Schaltung.
Man kann es also erstmal ohne versuchen.
Solarzelle mit Belastungswiderstand an A0 und Minus
Du kannst natürlich auch den USB Eingang mit 5V nehmen, ist egal... -
bevor ich bestelle - nehme dann sowas : https://amzn.eu/d/iyzLc6e
3V und 0.3 W
was muss dann für ein widerstand dran, ohne dass ich meinen carport abfackle? einen 30 ohm wiiderstand ?
R= V*V /P 9/0.3 = 30 - das wären dann 0.1A
passt das so ?
-
@liv-in-sky sagte in messung pholtaik sonneneinstrahlung:
bevor ich bestelle - nehme dann sowas : https://amzn.eu/d/iyzLc6e
3V und 0.3 W
was muss dann für ein widerstand dran, ohne dass ich meinen carport abfackle? einen 30 ohm wiiderstand ?
R= V*V /P 9/0.3 = 30 - das wären dann 0.1A
passt das so ?
Ja, die Solarzellen hatte ich damals auch bestellt.
Du kannst auch ein höheren Widerstand nehmen, wichtig ist das überhaupt ein Widerstand dran ist sonst hätte man immer die Leerlaufspannung. und dann funktioniert das nicht. -
@liv-in-sky

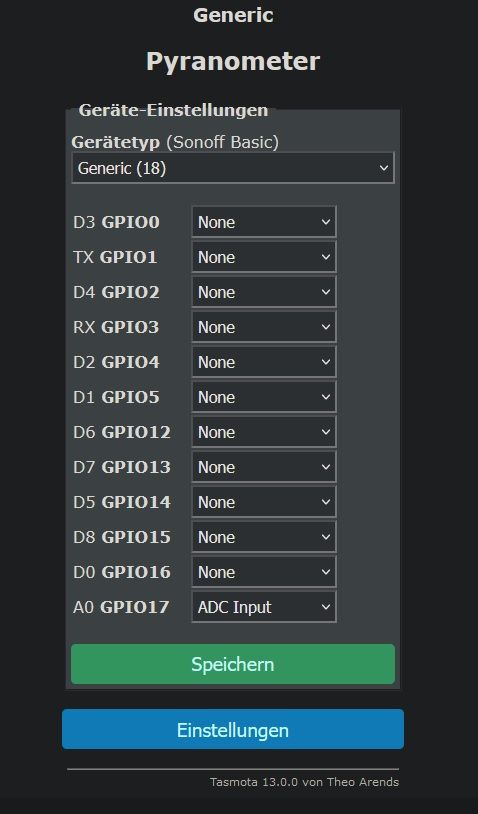

In Tasmota habe ich übrigens unter Einstellungen/Geräteeinstellungen folgendes eingestellt (Bild)
Zu beachten ist das dann nicht direkt die mV angezeigt werden sondern ein Wert zwischen 0 und 1023.
Das entspricht dann 0 bis 3200mV bei einem wemos D1
Die Umrechnung in mV ist dann (3200 / 1023 * angezeigter_Wert - Korrektur )
Den Wert Korrektur hab ich zusätlich eingeführt da bei abgedeckter Solarzelle der Wert nicht ganz auf 0 ging.
Den errechneten Wert dann nochmal mit einem Spannungsmessgerät an der Solarzelle überprüfen.
Für die Eichung habe ich meine eigene Solaranlage benutzt.
Dies klappte sehr gut weil meine Module nicht aufgeständert sind sonder 0° Flach auf dem Garagendach liegen.
So habe ich dann praktisch ein Riesen-Pyranometer.
Die Globale Solarstrahlung ergibt sich dann mit folgender Formel:
Globale_Solarstrahlung = Aktuelle_Solarleistung / Solarfläche * (100% / Wirkungsgrad_Solarmodule)
Besser wäre natürlich wenn man sich ein Pyranometer ausleihen könnte -
@bernd1967 danke dir, bestellung kommt morgen - spätestens am WE werd ich's testen
-
hat jmd einen tipp, wie ich die daten eines json's auswerten kann - ich würde gerne eine grafik (kurve) erstellen mit all den gemessenen punkten - der wert von A0 und der ppv wert .
wie würdet ihr das machen? mit excel oder kennt ihr ein online tool ?
leider ist das wetter heute sehr bewölkt und die daten meines Pyranometer's sind niedrig - aber immerhin bekomme ich welche
-
@liv-in-sky
Ich benutze dafür die Adapter mqtt, node-red, history und echart
Mit node-red filter ich den Spannungswert aus dem json vom mqtt client und lege ein neuen Datenpunkt nur für diesen Spannunmgswert an. Die Werte von diesem neuen Datenpunkt zeichne ich dann mit dem History Adapter auf und lasse das im echart Adapter anzeigen. Das selbe dann nochmal mit der PV Anlage.Zur Erstellung einer Formel mit der Regressionsanalyse habe ich dann diese Seite benutzt:
Regressionsanalyse
Die Seite zeigt das dann auch als diagramm an -
hier stand falsches
-

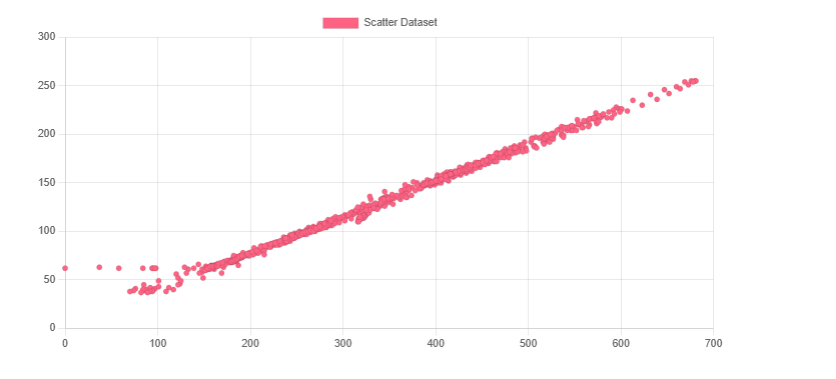

als zwischenergebnis - leider ist heute kein sonnenschein - mal sehen, wie das ganze nächste woche aussieht, wenn die sonne mit dazu kommt
x: ppv
y: a0 von wemos
