[DonatPlayZ]

Hallo,

Ich hab ein Problem mit meinem Modbus Adapter/Loxone Smart Meter!

Ich besitze 2 "alte" Loxone Smartmeter ( Die 3 Phasigen mit dem Modbus anschluss) und möchte diese gerne in IoBroker integrieren.

Hab hierzu bereits 2 verschiedene USB to RS485 Modbus Adapter bestellt/versucht (1x Blauer Noname, 1x Waveshare USB to RS485) Ansich denke ich klappt auch die Verbindung. Er erkennt den USB, und kann denke ich auch eine Verbindung aufbauen. Auf dem USB blinken auch bei Abfrage beide LED (RXD,TXD) Also es findet ein Datenverkehr statt.. Ich denke das Problem liegt an meinen Holdingregistern.

Ich hab die Doku usw durchgelesen und hab auch diverse Einstellungen getestet. Hab auch nebenbei in der Loxone Config Software nachgesehen wie dort zb das Gerät eingebunden wird von den Addressen und diese auch getestet.

Modbus Addr. des Gerätes ist 3.

Anbei auch noch Screenshots und die Doku vom Smart Meter..

Vielleicht hat jemand hier schonmal eins Integriert. Finde dazu leider im WWW nichts...

Hab bereits mehrere Einstellungen versucht. Auch andere Addressen, Register, Parität NONE ( laut Doku auf NONE, in Loxone Standardmäßig allerdings auf Even)

Hoffe mir kann jemand helfen!

LG

[Homoran]

@donatplayz sagte in Modbus Adapter Loxone Smart Meter:

hab auch diverse Einstellungen getestet.

auch "aliases verwenden" ?

was sagt denn die Doku zu dem verwendeten Register?

[DonatPlayZ]

@homoran Ja auch „aliase verwenden“ brachte keine besserung..

Sorry ganz vergessen hier ist die doku:

https://www.loxone.com/wp-content/uploads/datasheets/200157-modbus-energy-meter-3-phase.pdf

[Homoran]

@donatplayz sagte in Modbus Adapter Loxone Smart Meter:

hier ist die doku:

da finde ich kein Register 35

und bitte keine Schwarzen Microfiches mit 2.5k Auflösung.
Die lassen sich mobil kaum entziffern

[DonatPlayZ]

@homoran Sorry,

Ja laut der beschreibung die Angegebene Adresse -1 (L1 Spannung = 36) Hab aber auch schon zb 36,37,38 usw getestet ohne erfolg

[Homoran]

@donatplayz sagte in Modbus Adapter Loxone Smart Meter:

@homoran Sorry,

Ja laut der beschreibung die Angegebene Adresse -1 (L1 Spannung = 36) Hab aber auch schon zb 36,37,38 usw getestet ohne erfolg

Dann zeig bitte mal Einstellungen und debug log von einem dokumentierten Register.
BTW das pdf von Loxone ist mobil auch eine Herausforderung

EDIT:

aah, gerade gefunden, nicht unwichtig:

Die Modbus Adresse (= IO-Adresse in Loxone Config) entspricht der Modbus Registernummer –1. Beispiel:
Counter Energy Consumption - Modbus Register 28+29 entspricht der IO Adresse 27.
Da bei diesem Wert zwei 16Bit Modbus Register verwendet werden handelt es sich um einen 32Bit Daten-
typ (Checkbox aktivieren: 2 Register für 32-bit)

[DonatPlayZ]

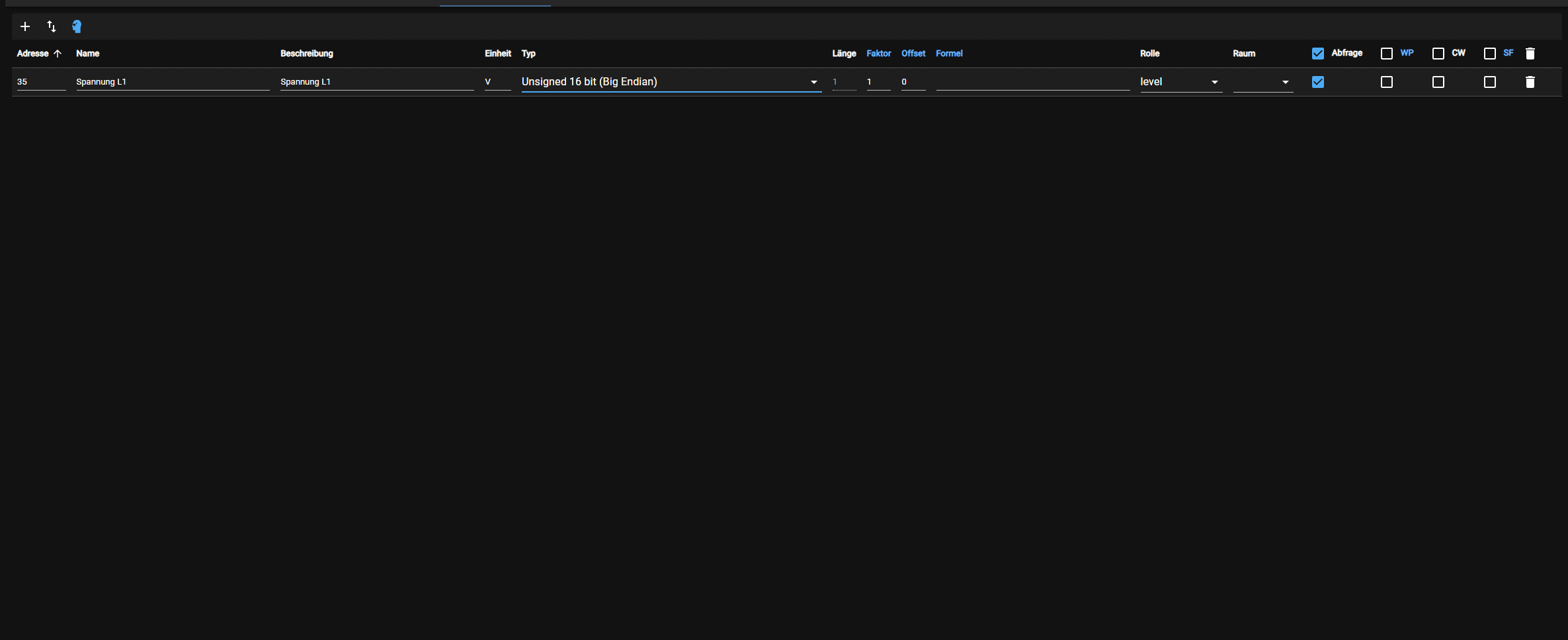

@homoran Ok hab nun mal folgende Einstellungen beim nachfolgenden Debug:

35 - Spannung - Unsigned 16 bit (Big Endian)

anbei der Debug Log.
Aktuell geht der Adapter auch auf Error. Vielleicht auch ein Gutes Zeichen da es ggf einfacher ist nun den Fehler zu finden:

außerdem ist hier nochmal die XML für alle Modbus Addressen aus der Loxone ConfigMB_Loxone Modbus Electricity Meter (3 Phase).xml

PS: IoBroker wurde eben komplett neu aufgesetzt auf einem Test-System (RPI4) hiervon sind auch die aktuellen Daten! Alle Versionen Aktuell!

[DonatPlayZ]

@donatplayz EDIT:

Hab nach dem obrigen Post den PC verlassen und nichts gemacht. Jetzt nach ca 1h bin ich nochmal kurz drauf, und Zack. Funktioniert. Mir wird nun die Spannung schonmal angezeigt. Werde jetzt noch alle restlichen Werte hinzufügen und dann hoffen das es funktioniert.

Mich würd dennoch stark Interessieren wo das Problem lag/liegt. Der Pi lieft auch schonmal 48H ohne Erfolg.. Jetzt plötzlich funktionierts?

LG

[Homoran]

@donatplayz sagte in Modbus Adapter Loxone Smart Meter:

anbei der Debug Log.

bitte als Text in code-tags!
Außerdem nichts abschneiden

[DonatPlayZ]

@homoran Sorry, war leider Krankheitsbedingt lange Abwesend.

Anbei mal der aktuelle Log. Der Adapter bleibt momentan Orange aufgrund der Meldung "[DevID_11] Poll error count: 8 code: "App Timeout" Der Timeout kommt egal welche Register abgefragt werden. Die Register werden allerdings abgefragt, bei den Objekten aktualisiert sich der Wert ganz normal. Scheinbar bekommt er allerdings dennoch einen Timeout?

iobroker.current.log

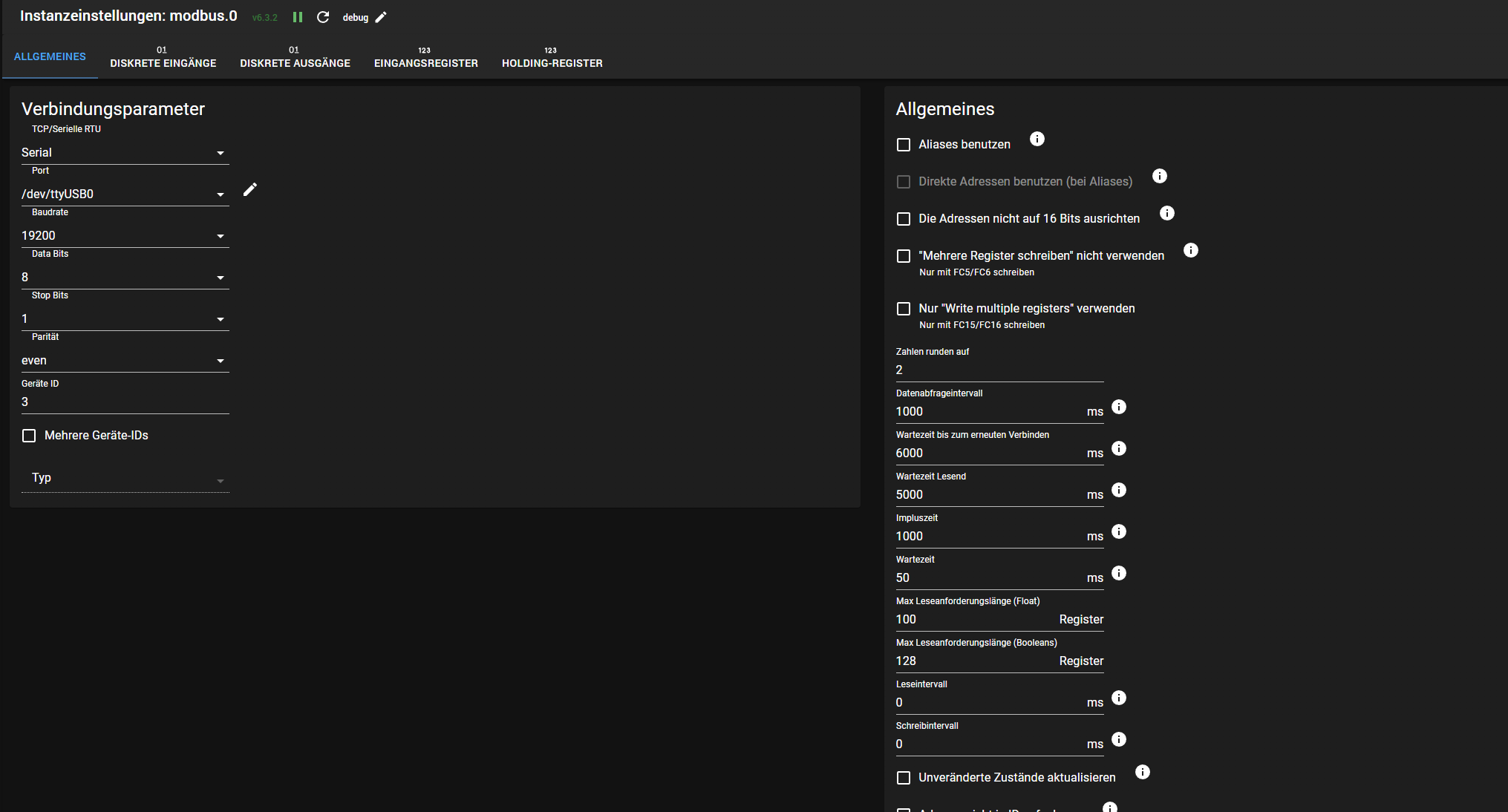

Hier auch nochmal die aktuellen Einstellungen vom Modbus Adapter!

[DonatPlayZ]

@donatplayz Edit:

Problem konnte behoben durch Rücksetzen der Modbus Einstellungen scheinbar ist mir da ein Fehler unterlaufen beim Testen!

[DonatPlayZ]

@donatplayz Anbei meine Aktuelle Register für den Loxone Smart Meter (Modbus)

_address	name	description	unit	type	len	factor	offset	formula	role	room	poll	wp	cw	isScale
26	Flussrichtung	0 Bezug, 4 Rückspeisung		uint16be	1	1	0		level		true	false	false	false
27	Gesamtverbrauch in kwH	Zählerstand in kwH		uint32be	2	0.01	0		level		true	false	false	false
35	L1 Spannung		V	uint16be	1	1	0		level		true	false	false	false
37	L1 Leistung		kW	uint16be	1	0.01	0		level		true	false	false	false
50	Gesamtleistung  momentan	Momentanleistung L1-L3 in kW	kW	uint16be	1	0.01	0		level		true	false	false	false

Das Register umfasst deshalb so "wenig Info" da ich keine möglichkeit gefunden habe nicht alle Register gleichzeitig abzufragen. Da aber beim Smartmeter auf 20 Register begrenzt ist, bekomm ich einen Error wenn mehr abgefragt werden ( gefühlt ist die grenze allerdings nicht bei 20 sondern schon ca bei 15...) Sollte hierfür jemand noch eine Lösung haben nehm ich diese dankend an!
