[Gonzokalle]

@PLCHome-0
Das schreiben des maximalen Ladestroms funktioniert noch nicht.
Er bleibt schön bei 16 A.

[PLCHome 0]

Erst einmal zur Frage, warum die eine TSV-Datei funktioniert und die andere nicht: Du nutzt dort jetzt einen Import mit Alias, wodurch die Register bei 40001 beginnen. Ich habe die Register bei Null anfangen lassen – das regelt dieser Schalter. Wenn du in der TSV-Datei 40001 zur ersten Spalte hinzuaddierst, funktioniert sie.

Es kann natürlich viele Ursachen haben, warum die Box den Wert nicht annimmt. Das Erste, was mir einfällt, ist: Hast du den Schalter gesetzt? Aber eigentlich müsste dann der Wert nicht bestätigt sein.

Oder hast du den Wert mit Ack gesetzt? Dann wird er nicht gesendet und auch nicht zurückgeschrieben...
Kein ACK der Wet soll zum Gerät.
ACK der Wert kommt vom Gerät.

Ansonsten einmal das Debugging einschalten und prüfen, ob dort ein Fehler kommt. Zur Not bei Daheimladen nachfragen oder in der App nachschauen, ob es da nicht noch eine Einstellung gibt.

Du hattest mal gefragt, welche Register sich editieren lassen: Die Register 91 bis 95 (also 40092 bis 40096) lassen sich übrigens editieren.

Ich habe bei mir noch ein JavaScript, das man nach dem Update der Register nur einmal laufen lassen muss. Danach wieder STOP. Danach zeigen die Objekte den Zustand an. Leg einfach ein neues JavaScript an, kopiere den Code hinein und passe die Objektnamen an.

async function setState(id, states){
  var s = await getObjectAsync(id);
  s.common.states = states;
  setObjectAsync(id,s);
};

setState('modbus.1.holdingRegisters.Charge_command',{"0":"default","1":"Start charging","2":"Stop charging"})
setState('modbus.1.holdingRegisters.Charge_control',{"0":"Plug & Change","1":"RFID / OCPP start+stop","2":"Ladestation gesperrt"})
setState('modbus.1.holdingRegisters.Connection_status',{"0":"No connect to electric vehicle","1":"Connect to electric vehicle"})
setState('modbus.1.holdingRegisters.Error_code',{"0":"No error","11":"CP-Control Value","12":"EStop (nur DHL Smart)","13":"Under Voltage","14":"Over Voltage","15":"Over temperature","16":"Meter Value","17":"Leakage Fault","18":"Output Short","19":"Over Current","21":"Vehicle","22":"Vehicle Unrecognizable","23":"Relay Adhesion","24":"Leakage Check Device","25":"PE fault","26":"Start-up Charging fault"})
setState('modbus.1.holdingRegisters.Status',{"0":"No state","1":"Standby","2":"Connected","3":"Start","4":"Charging","5":"Start fail","6":"Charging end","7":"Charger system fail","8":"Appointment","9":"Firmware Upgrade","10":"Power on","31":"station blocked"})

[Gonzokalle]

@PLCHome-0
Vielen Dank für deine Hilfe.

Also muss "Aliases benutzen" aus um deine TSV-Datei zu benutzen oder ich muss Adresse mit 40001 addieren?

War bei mir aus. Vielleicht war es das ja schon. Nach dem Urlaub werde ich das probieren.

[meute]

@PLCHome-0 sagte:
Erst einmal zur Frage, warum die eine TSV-Datei funktioniert und die andere nicht: Du nutzt dort jetzt einen Import mit Alias, wodurch die Register bei 40001 beginnen. Ich habe die Register bei Null anfangen lassen – das regelt dieser Schalter.

Interessant.
Ich habe mich immer schon gewundert, warum die ID-Entnummer um 1 höher ist als in der Doku von DaheimLaden:
https://www.daheimladen.de/post/modbus-api

Beispiel "Error_code":
ioBroker 40005 vs. Register 4 laut Doku

@PLCHome-0 sagte:
Wenn du in der TSV-Datei 40001 zur ersten Spalte hinzuaddierst, funktioniert sie.

Wie meinst Du das?
Wenn ich 40001 zur ersten Spalte addiere dann habe ich 80002.

Kannst Du bitte mal Deine TSV exportieren.
Und Screenshots Deiner restlichen Einstellungen wären nicht schlecht.

[PLCHome 0]

@meute sagte:

Wie meinst Du das?
Wenn ich 40001 zur ersten Spalte addiere dann habe ich 80002.

Kannst Du bitte mal Deine TSV exportieren.
Und Screenshots Deiner restlichen Einstellungen wären nicht schlecht.

Schau mal weiter oben, da habe ich die Datei hochgeladen. Ich habe mir auch erlaubt, die Einstellungen als Bild hinzuzufügen und den Text mit den Einstellungen zu löschen. Der Text war nur verwirrend. Ich hatte zu dem Zeitpunkt aber nur den 11"-Laptop von der Arbeit, und eine Hardcopy von dem briefmarkengroßen Display hätte auch nichts gebracht.

@meute sagte:

Ich habe mich immer schon gewundert, warum die ID-Entnummer um 1 höher ist als in der Doku von DaheimLaden:

Nein, sie ist nicht um eins höher, sondern 40001, weil das Register Null im Alias die ID 40001 hat. Deswegen habe ich den Haken weggemacht, dann ist die ID-Nummer gleich der Registernummer in der Doku

Es erklärt aber immer noch nicht, warum @gonzokalle den Strom nicht umstellen kann.

[Gonzokalle]

@PLCHome-0
Ich bin aus dem Urlaub zurück.
Ladestrom einstellen/steuern geht jetzt auch.
Ich konnte jetzt auch die Config mit den 0er Adressen importieren.

Hier mal alle meine Einstellungen:

Modbus Adapter
TCP: TCP Mode: Master
Slave-Adresse: 192.168.20.xxx (IP der Wallbox) Port: 502
Bei 40000er Adressen: Aliases benutzen aktivieren und dann Config importieren
Bei 0er Adressen: Aliases benutzen deaktivieren, Config importieren, dann aber wieder Aliases aktivieren (Sortierung schöner)
„Mehrere Register schreiben“ nicht verwenden: aktivieren
Datenabfrageintervall: 10000 (10 Sek.)

Zum Abschluss eine 40000er Adressen Config mit allen Werten:
Aliases benutzen vorher aktivieren!!!

02af5ab3-8452-4570-ae31-e9e05b35bf1c-Config mit 40000er Adressen auf Deutsch alle Werte ++++.txt

[meute]

@Gonzokalle sagte:
Bei 0er Adressen: Aliases benutzen deaktivieren, Config importieren, dann aber wieder Aliases deaktivieren (Sortierung schöner)

Der Satz beisst sich...

[Gonzokalle]

@meute
Du hast Recht.
Habe es oben geändert.

[Gonzokalle]

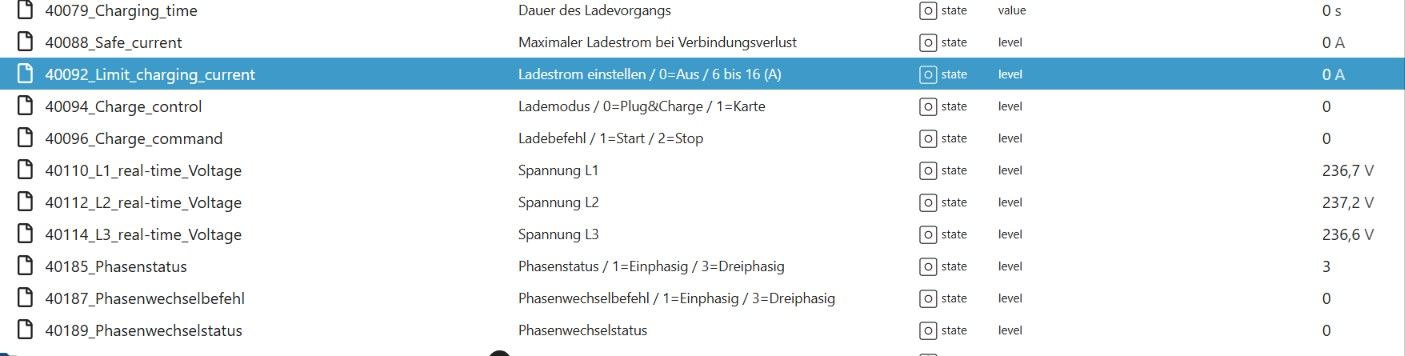

Hier ist noch einmal eine neue 40000er Config für die Pro Modelle.
DP die nicht funktioniert haben wurden entfernt, neue DP wurden hinzugefügt.

Config mit 40000er Adressen auf Deutsch alle Werte Pro ++++.txt

[Gonzokalle]

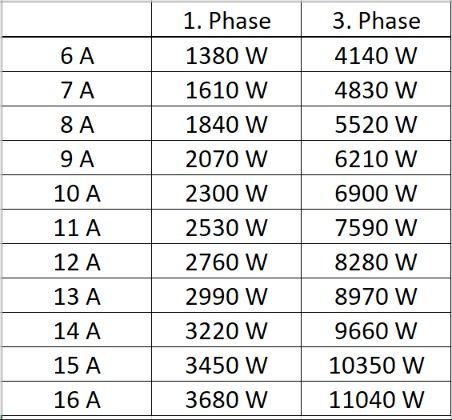

Hier ist eine Liste mit den möglichen Ladeleistungen.
Das Umschalten der Phasen dauert circa 2 Minuten! Die Ladung wird dabei unterbrochen!
Das Umschalten der Stromstärke/Leistung dauert circa 5 Sekunden.
