[draexler]

Hi Zusammen,

Habe für den zentralen Hausflur eines Mehrparteien Hauses ein Status ePaper gebaut mit dem ESPHome Adapter.

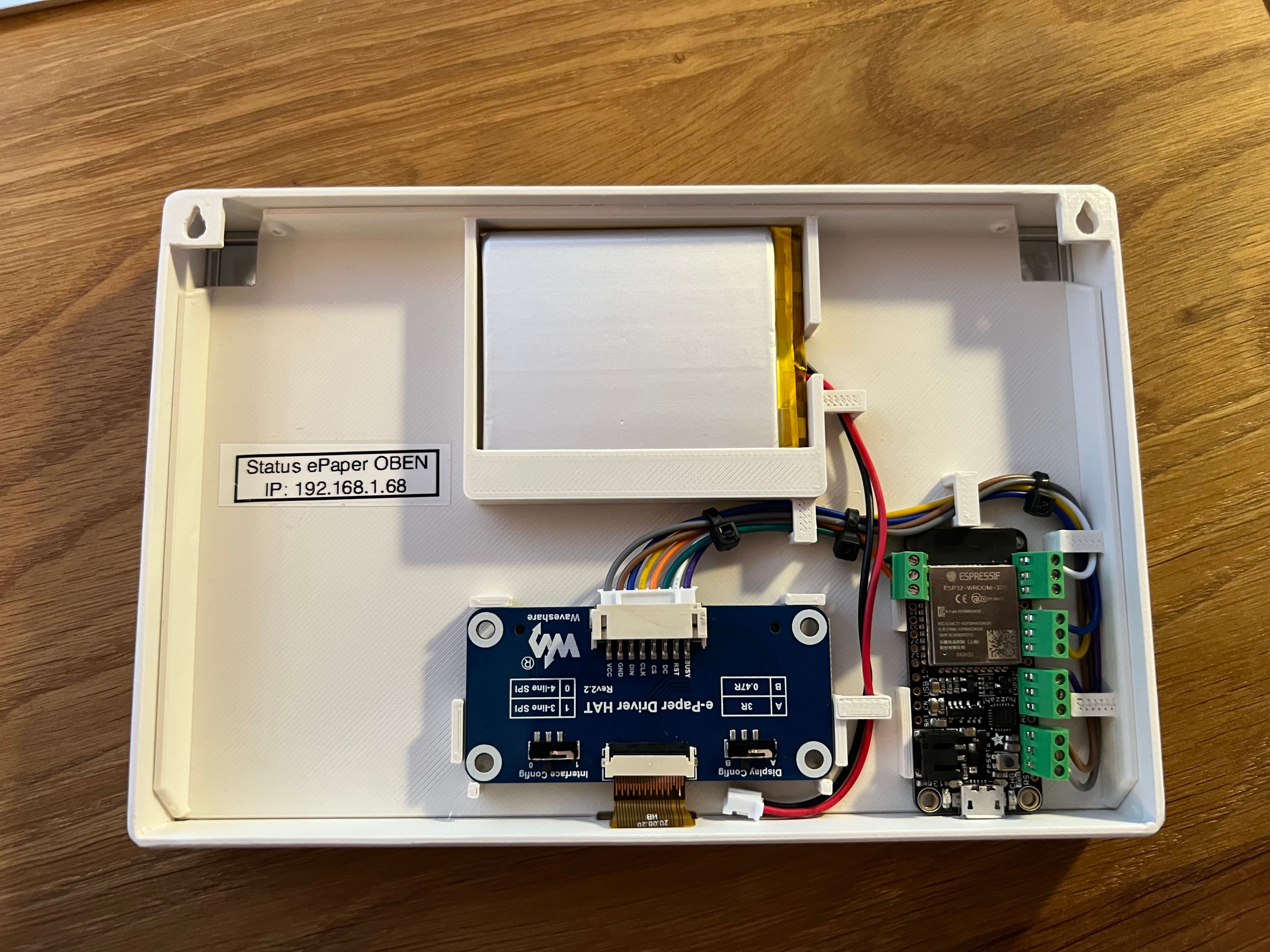

Komponenten sind ein Esp32 Feather, ein 7.5 Waveshare Display und ein 2500 Lipo Akku.

Aktualisiert wird jede Stunde durch DeepSleep.

[dos1973]

@draexler

Richtig coole Sache !!

[bimmi]

Sehr schön.

Ich bin da im Moment an was ähnlichem dran jedoch mit elektronischen Preisschildern.

Ich habe einen Schwung von eBay ergattert und versuche seit ein paar Tagen das ganze zum laufen zu bringen mit

https://github.com/atc1441/E-Paper_Pricetags

Jedoch scheitert es bei mir in der Übertragung.

Edit: vielleicht magst du ein paar mehr Informationen dazu Preis geben wie zum Beispiel welche Software du nutzt, wie schickst du deine generierten Bilder an den eingebauten esp und wie läuft das mit dem deepsleep... Läuft da eine rtc mit dazu die den Display aufweckt.... Würde mich freuen!

[draexler]

@bimmi Hi, gerne

also zwecks Software:

• ioBroker
• espHome Adapter (hier ist die Komplette Unterstützung der Waveshare Displays bereits integriert und die Doku ist TOP) und die ganze compilirerei der YAML wird dort auch für dich gemacht. OTA Updates sind auch möglich.
• MQTT Adapter
• Javascript Adapter

Hardware:

• ESP: Also entweder direkt von Waveshare die ePaper Driver Boards (das erspart einiges an Kabelei, da das Flachband vom Display direkt auf das Board gesteckt wird oder meine Empfehlung das Adafruit HUZZAH32 – ESP32 Feather Board.
  Damit habe ich die beste Erfahrung gemacht und ich habe einige ESP ausprobiert. Und hier kannst du auch direkt den LIPO Akku anstecken.
• ePaper: Einfach in der ESPHOME Doku nachsehen welche Display Größen unterstützt werden.
• Wenn Batterie Betrieb. LIPO Akku in deiner größe.

BILDER:
Die Bilder liegen im ersten Step in einen Verzeichnis auf deinem ioBroker. In der YAML gibts du dazu den Pfad an.

z.B:

image:
  - file: "/opt/iobroker/iobroker-data/esphome.0/Pictures/Status/Oeltank/Oeltank_0.png"
    id: Oeltank_0
    resize: 95x95

und dann im Lambda Bereich
z.B.

    lambda: |-
      // HINTERGRUNDBILD
      it.image(115, 270, id(Oeltank_0));

DEEP SLEEP:

Du kann die ESP entweder zu einen bestimmten Zeitpunkt aufwecken oder auch per Taster
In meine Fall habe ich es simpler gemacht und aktualisiere jede Stunde einmal:

deep_sleep:
  id: deep_sleep_1
  run_duration: 35s
  sleep_duration: 60min

[draexler]

Ansonsten kann ich gerne auch die gesamt YAML mal posten:

esphome:
  name: TEST

  on_boot:
    priority: -100
    then:
      - delay: 1s
      - component.update: current_time
      # Give some time to get the rest of the mqtt data
      - component.update: epaper_display
      # Wait for display update cycle

esp32:
  board: featheresp32

# Enable logging
logger:
  level: DEBUG

# Enable Home Assistant API
api:
  password: !secret api_password

# OTA
ota:
  password: "DeinPasswort"

# Enable MQTT
mqtt:
  broker: 192.168.x.xx
  username: xxx
  password: !secret mqtt_password
  client_id: Test
  topic_prefix: esphome/Test

# OTA MODUS
  on_message:
    - topic: esphome.Test.ota
      payload: 'ON'
      then:
        - deep_sleep.prevent: deep_sleep_1
    - topic: esphome.Test.deepsleep
      payload: 'ON'
      then:
        - deep_sleep.enter: deep_sleep_1

# Epaper display doesn't turn back on after deep sleep while on lipo powerunless this switch is defined. Not sure why!
switch:
  - platform: gpio
    pin:
      number: 21
      inverted: yes
    id: Display_Reset
    internal: true
    name: "Display Reset"

# Enable WIFI
wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  fast_connect: True

# Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "Test"
    password: "password"

##############

captive_portal:

font:
  # Schrift für Kästchenbeschriftung z.B. Innen
  - file: "/opt/iobroker/iobroker-data/esphome.0/Fonts/VerdanaBold.ttf"
    id: VerdanaBold24
    glyphs:
      ['&', '@', '!', ',', '.', '?', '"', '%', '(', ')', '+', '-', '_', ':', '°', '0',
       '1', '2', '3', '4', '5', '6', '7', '8', '9', 'A', 'B', 'C', 'D', 'E',
       'F', 'G', 'H', 'I', 'J', 'K', 'L', 'M', 'N', 'O', 'P', 'Q', 'R', 'S',
       'T', 'U', 'V', 'W', 'X', 'Y', 'Z', ' ', 'a', 'b', 'c', 'd', 'e', 'f',
       'g', 'h', 'i', 'j', 'k', 'l', 'm', 'n', 'o', 'p', 'q', 'r', 's', 't',
       'u', 'v', 'w', 'x', 'y', 'z','å', 'Ä', 'ä', 'Ö', 'ö', 'Ü', 'ü', '/']
    size: 24
  # Schrift für Wertebezeichnungen z.B. MAX TEMPERATUR
  - file: "/opt/iobroker/iobroker-data/esphome.0/Fonts/Verdana.ttf"
    id: Verdana20
    glyphs:
      ['&', '@', '!', ',', '.', '?', '"', '%', '(', ')', '+', '-', '_', ':', '°', '0',
       '1', '2', '3', '4', '5', '6', '7', '8', '9', 'A', 'B', 'C', 'D', 'E',
       'F', 'G', 'H', 'I', 'J', 'K', 'L', 'M', 'N', 'O', 'P', 'Q', 'R', 'S',
       'T', 'U', 'V', 'W', 'X', 'Y', 'Z', ' ', 'a', 'b', 'c', 'd', 'e', 'f',
       'g', 'h', 'i', 'j', 'k', 'l', 'm', 'n', 'o', 'p', 'q', 'r', 's', 't',
       'u', 'v', 'w', 'x', 'y', 'z','å', 'Ä', 'ä', 'Ö', 'ö', 'Ü', 'ü', '/']
    size: 20
    # Schrift für Zentrale Wichtige Werte z.B. Temperatur Innen
  - file: "/opt/iobroker/iobroker-data/esphome.0/Fonts/VerdanaBold.ttf"
    id: VerdanaBold32
    glyphs:
      ['&', '@', '!', ',', '.', '?', '"', '%', '(', ')', '+', '-', '_', ':', '°', '0',
       '1', '2', '3', '4', '5', '6', '7', '8', '9', 'A', 'B', 'C', 'D', 'E',
       'F', 'G', 'H', 'I', 'J', 'K', 'L', 'M', 'N', 'O', 'P', 'Q', 'R', 'S',
       'T', 'U', 'V', 'W', 'X', 'Y', 'Z', ' ', 'a', 'b', 'c', 'd', 'e', 'f',
       'g', 'h', 'i', 'j', 'k', 'l', 'm', 'n', 'o', 'p', 'q', 'r', 's', 't',
       'u', 'v', 'w', 'x', 'y', 'z','å', 'Ä', 'ä', 'Ö', 'ö', 'Ü', 'ü', '/']
    size: 32
    # Schrift für Werte z.B. MAX TEMPERATUR
  - file: "/opt/iobroker/iobroker-data/esphome.0/Fonts/VerdanaBold.ttf"
    id: VerdanaBold20
    glyphs:
      ['&', '@', '!', ',', '.', '?', '"', '%', '(', ')', '+', '-', '_', ':', '°', '0',
       '1', '2', '3', '4', '5', '6', '7', '8', '9', 'A', 'B', 'C', 'D', 'E',
       'F', 'G', 'H', 'I', 'J', 'K', 'L', 'M', 'N', 'O', 'P', 'Q', 'R', 'S',
       'T', 'U', 'V', 'W', 'X', 'Y', 'Z', ' ', 'a', 'b', 'c', 'd', 'e', 'f',
       'g', 'h', 'i', 'j', 'k', 'l', 'm', 'n', 'o', 'p', 'q', 'r', 's', 't',
       'u', 'v', 'w', 'x', 'y', 'z','å', 'Ä', 'ä', 'Ö', 'ö', 'Ü', 'ü', '/']
    size: 20
    # Schrift für Trend Tage
  - file: "/opt/iobroker/iobroker-data/esphome.0/Fonts/VerdanaBold.ttf"
    id: VerdanaBold15
    glyphs:
      ['&', '@', '!', ',', '.', '?', '"', '%', '(', ')', '+', '-', '_', ':', '°', '0',
       '1', '2', '3', '4', '5', '6', '7', '8', '9', 'A', 'B', 'C', 'D', 'E',
       'F', 'G', 'H', 'I', 'J', 'K', 'L', 'M', 'N', 'O', 'P', 'Q', 'R', 'S',
       'T', 'U', 'V', 'W', 'X', 'Y', 'Z', ' ', 'a', 'b', 'c', 'd', 'e', 'f',
       'g', 'h', 'i', 'j', 'k', 'l', 'm', 'n', 'o', 'p', 'q', 'r', 's', 't',
       'u', 'v', 'w', 'x', 'y', 'z','å', 'Ä', 'ä', 'Ö', 'ö', 'Ü', 'ü', '/']
    size: 15
    # Schrift für Trend Werte
  - file: "/opt/iobroker/iobroker-data/esphome.0/Fonts/VerdanaBold.ttf"
    id: VerdanaBold17
    glyphs:
      ['&', '@', '!', ',', '.', '?', '"', '%', '(', ')', '+', '-', '_', ':', '°', '0',
       '1', '2', '3', '4', '5', '6', '7', '8', '9', 'A', 'B', 'C', 'D', 'E',
       'F', 'G', 'H', 'I', 'J', 'K', 'L', 'M', 'N', 'O', 'P', 'Q', 'R', 'S',
       'T', 'U', 'V', 'W', 'X', 'Y', 'Z', ' ', 'a', 'b', 'c', 'd', 'e', 'f',
       'g', 'h', 'i', 'j', 'k', 'l', 'm', 'n', 'o', 'p', 'q', 'r', 's', 't',
       'u', 'v', 'w', 'x', 'y', 'z','å', 'Ä', 'ä', 'Ö', 'ö', 'Ü', 'ü', '/']
    size: 17
    # Schrift für Wettersymbole
  - file: "/opt/iobroker/iobroker-data/esphome.0/Fonts/Materialdesignicons-Webfont.ttf"
    id: Icons60
    size: 60
    glyphs:
    - "\U000F0599" # Sonne,
    - "\U000F0595" # Sonne bewölkt, Sonne stark bewölkt
    - "\U000F0590" # bewölkt
    - "\U000F0597" # Sonne bewölkt leichter Regen, Sonne stark bewölkt leichter Regen, bewölkt leichter Regen
    - "\U000F0596" # Sonne bewölkt starker Regen, Sonne stark bewölkt starker Regen, stark bewölkt starker Regen
    - "\U000F0593" # Sonne bewölkt Unwetter, Sonne stark bewölkt Unwetter, stark bewölkt Unwetter
    - "\U000F0592" # Sonne bewölkt Eisregen, Sonne stark bewölkt Eisregen, stark bewölkt Eisregen, Sonne bewölkt Schneeregen, Sonne stark bewölkt Schneeregen, stark bewölkt Schneeregen
    - "\U000F0598" # Sonne bewölkt Schnee, Sonne stark bewölkt Schnee, stark bewölkt Schnee

image:
  - file: "/opt/iobroker/iobroker-data/esphome.0/Pictures/Status/VISStatus.png"
    id: VISStatus
    resize: 800x480
  - file: "/opt/iobroker/iobroker-data/esphome.0/Pictures/Status/Oeltank/Oeltank_0.png"
    id: Oeltank_0
    resize: 95x95
  - file: "/opt/iobroker/iobroker-data/esphome.0/Pictures/Status/Oeltank/Oeltank_10.png"
    id: Oeltank_10
    resize: 95x95
  - file: "/opt/iobroker/iobroker-data/esphome.0/Pictures/Status/Oeltank/Oeltank_20.png"
    id: Oeltank_20
    resize: 95x95
  - file: "/opt/iobroker/iobroker-data/esphome.0/Pictures/Status/Oeltank/Oeltank_30.png"
    id: Oeltank_30
    resize: 95x95
  - file: "/opt/iobroker/iobroker-data/esphome.0/Pictures/Status/Oeltank/Oeltank_40.png"
    id: Oeltank_40
    resize: 95x95
  - file: "/opt/iobroker/iobroker-data/esphome.0/Pictures/Status/Oeltank/Oeltank_50.png"
    id: Oeltank_50
    resize: 95x95
  - file: "/opt/iobroker/iobroker-data/esphome.0/Pictures/Status/Oeltank/Oeltank_60.png"
    id: Oeltank_60
    resize: 95x95
  - file: "/opt/iobroker/iobroker-data/esphome.0/Pictures/Status/Oeltank/Oeltank_70.png"
    id: Oeltank_70
    resize: 95x95
  - file: "/opt/iobroker/iobroker-data/esphome.0/Pictures/Status/Oeltank/Oeltank_80.png"
    id: Oeltank_80
    resize: 95x95
  - file: "/opt/iobroker/iobroker-data/esphome.0/Pictures/Status/Oeltank/Oeltank_90.png"
    id: Oeltank_90
    resize: 95x95
  - file: "/opt/iobroker/iobroker-data/esphome.0/Pictures/Status/Oeltank/Oeltank_100.png"
    id: Oeltank_100
    resize: 95x95

text_sensor:
    #MQTT SENSOR HEUTE DATUM LANG
  - platform: mqtt_subscribe
    id: HeuteDatumLang
    topic: subscribe_text_sensor/Kalender/Heute/DatumLang
    #MQTT SENSOR TEMPERATUR AUSSEN
  - platform: mqtt_subscribe
    id: TemperaturAussen
    topic: subscribe_text_sensor/Wetter/Aussen/Temperatur
    #MQTT SENSOR LUFTFEUCHTIGKEIT AUSSEN
  - platform: mqtt_subscribe
    id: LuftfeuchtigkeitAussen
    topic: subscribe_text_sensor/Wetter/Aussen/Luftfeuchtigkeit
    #MQTT SENSOR MAX TEMPERATUR AUSSEN
  - platform: mqtt_subscribe
    id: MaxTemperaturAussen
    topic: subscribe_text_sensor/Wetter/Aussen/MaxTemp
    #MQTT SENSOR MIN TEMPERATUR AUSSEN
  - platform: mqtt_subscribe
    id: MinTemperaturAussen
    topic: subscribe_text_sensor/Wetter/Aussen/MinTemp
    #MQTT SENSOR TAG MORGEN
  - platform: mqtt_subscribe
    id: TagMorgen
    topic: subscribe_text_sensor/Wetter/Trend/Tag/Morgen
    #MQTT SENSOR TAG ÜBERMORGEN
  - platform: mqtt_subscribe
    id: TagUEbermorgen
    topic: subscribe_text_sensor/Wetter/Trend/Tag/UeMorgen
    #MQTT SENSOR TAG ÜBER-ÜBERMORGEN
  - platform: mqtt_subscribe
    id: TagUEberUebermorgen
    topic: subscribe_text_sensor/Wetter/Trend/Tag/UeUeMorgen
    #MQTT SENSOR WETTERSYMBOL MORGEN
  - platform: mqtt_subscribe
    id: WettersymbolMorgen
    topic: subscribe_text_sensor/Wetter/Trend/Symbol/Morgen
    #MQTT SENSOR WETTERSYMBOL ÜBERMORGEN
  - platform: mqtt_subscribe
    id: WettersymbolUEbermorgen
    topic: subscribe_text_sensor/Wetter/Trend/Symbol/UeMorgen
    #MQTT SENSOR WETTERSYMBOL ÜBER-ÜBERMORGEN
  - platform: mqtt_subscribe
    id: WettersymbolUEberUebermorgen
    topic: subscribe_text_sensor/Wetter/Trend/Symbol/UeUeMorgen
    #MQTT SENSOR TEMPERATUR MAX MORGEN
  - platform: mqtt_subscribe
    id: MaxTempMorgen
    topic: subscribe_text_sensor/Wetter/Trend/MaxTemp/Morgen
    #MQTT SENSOR TEMPERATUR MIN MORGEN
  - platform: mqtt_subscribe
    id: MinTempMorgen
    topic: subscribe_text_sensor/Wetter/Trend/MinTemp/Morgen
    #MQTT SENSOR TEMPERATUR MAX ÜBERMORGEN
  - platform: mqtt_subscribe
    id: MaxTempUEbermorgen
    topic: subscribe_text_sensor/Wetter/Trend/MaxTemp/UeMorgen
    #MQTT SENSOR TEMPERATUR MIN ÜBERMORGEN
  - platform: mqtt_subscribe
    id: MinTempUEbermorgen
    topic: subscribe_text_sensor/Wetter/Trend/MinTemp/UeMorgen
    #MQTT SENSOR TEMPERATUR MAX ÜBER-ÜBERMORGEN
  - platform: mqtt_subscribe
    id: MaxTempUEberUebermorgen
    topic: subscribe_text_sensor/Wetter/Trend/MaxTemp/UeUeMorgen
    #MQTT SENSOR TEMPERATUR MIN ÜBER-ÜBERMORGEN
  - platform: mqtt_subscribe
    id: MinTempUEberUebermorgen
    topic: subscribe_text_sensor/Wetter/Trend/MinTemp/UeUeMorgen
    #MQTT SENSOR PHOTOVOLTAIK HAUSVERBRAUCH
  - platform: mqtt_subscribe
    id: PhotovoltaikHausverbrauch
    topic: subscribe_text_sensor/Photovoltaik/Hausverbrauch
    #MQTT SENSOR PHOTOVOLTAIK ERZEUGUNG
  - platform: mqtt_subscribe
    id: PhotovoltaikErzeugung
    topic: subscribe_text_sensor/Photovoltaik/Erzeugung
    #MQTT SENSOR PHOTOVOLTAIK BEZUG
  - platform: mqtt_subscribe
    id: PhotovoltaikBezug
    topic: subscribe_text_sensor/Photovoltaik/Bezug
    #MQTT SENSOR PHOTOVOLTAIK EINSPEISUNG
  - platform: mqtt_subscribe
    id: PhotovoltaikEinspeisung
    topic: subscribe_text_sensor/Photovoltaik/Einspeisung
    #MQTT SENSOR ÖLTANK RESTMENGE
  - platform: mqtt_subscribe
    id: OeltankRestmenge
    topic: subscribe_text_sensor/Oeltank/Restmenge
    #MQTT SENSOR ÖLTANK RESTLITER
  - platform: mqtt_subscribe
    id: OeltankRestliter
    topic: subscribe_text_sensor/Oeltank/Restliter
    #MQTT SENSOR ÖLTANK ENDDATUM
  - platform: mqtt_subscribe
    id: OeltankEnddatum
    topic: subscribe_text_sensor/Oeltank/Enddatum
    #MQTT SENSOR ÖLTANK SYMBOL
  - platform: mqtt_subscribe
    id: OeltankSymbol
    topic: subscribe_text_sensor/Oeltank/Symbol
    #MQTT SENSOR HAUSARBEIT WISCHEN KALENDERWOCHE
  - platform: mqtt_subscribe
    id: HausarbeitWischenKalenderwoche
    topic: subscribe_text_sensor/Hausarbeit/Wischen/Kalenderwoche
    #MQTT SENSOR HAUSARBEIT WISCHEN NAME
  - platform: mqtt_subscribe
    id: HausarbeitWischenName
    topic: subscribe_text_sensor/Hausarbeit/Wischen/Name
    #MQTT SENSOR MÜLL RESTMUELL DATUM
  - platform: mqtt_subscribe
    id: MuellRestmuellDatum
    topic: subscribe_text_sensor/Muell/Restmuell/Datum
    #MQTT SENSOR MÜLL RESTMUELL RESTTAGE
  - platform: mqtt_subscribe
    id: MuellRestmuellResttage
    topic: subscribe_text_sensor/Muell/Restmuell/Resttage
    #MQTT SENSOR MÜLL PAPIERTONNE DATUM
  - platform: mqtt_subscribe
    id: MuellPapiertonneDatum
    topic: subscribe_text_sensor/Muell/Papiertonne/Datum
    #MQTT SENSOR MÜLL PAPIERTONNE RESTTAGE
  - platform: mqtt_subscribe
    id: MuellPapiertonneResttage
    topic: subscribe_text_sensor/Muell/Papiertonne/Resttage
    #MQTT SENSOR ENERGIE ZÄHLER STROMBEZUG
  - platform: mqtt_subscribe
    id: EnergieZaehlerStrombezug
    topic: subscribe_text_sensor/Energie/Zaehler/Strombezug
    #MQTT SENSOR ENERGIE ZÄHLER STROMEINSPEISUNG
  - platform: mqtt_subscribe
    id: EnergieZaehlerStromeinspeisung
    topic: subscribe_text_sensor/Energie/Zaehler/Stromeinspeisung
    #MQTT SENSOR ENERGIE ZÄHLER WASSER
  - platform: mqtt_subscribe
    id: EnergieZaehlerWasser
    topic: subscribe_text_sensor/Energie/Zaehler/Wasser

time:
 - platform: sntp
   id: current_time
   timezone: Europe/Berlin
   servers : ptbtime1.ptb.de

deep_sleep:
  id: deep_sleep_1
  run_duration: 35s
  sleep_duration: 60min

spi:
  clk_pin: 5
  mosi_pin: 18
  id: epaper_spi

display:
  - platform: waveshare_epaper
    id: epaper_display
    cs_pin: 22
    dc_pin: 23
    busy_pin: 39
    reset_pin: 21
    model: 7.50inV2
    spi_id: epaper_spi
    update_interval: never
    reset_duration: 2ms

    lambda: |-
      // HINTERGRUNDBILD
      it.image(0, 0, id(VISStatus));

      //ÜBERSCHRIFTEN
      //WETTER
      it.print(87, 15, id(VerdanaBold24), TextAlign::TOP_CENTER, "WETTER");
      //TREND
      it.print(87, 158, id(VerdanaBold24), TextAlign::TOP_CENTER, "TREND");
      //PV KWH
      it.print(87, 294, id(VerdanaBold24), TextAlign::TOP_CENTER, "PV KWH");
      //ÖLTANK
      it.print(473, 15, id(VerdanaBold24), TextAlign::TOP_CENTER, "ÖLTANK");
      //WISCHEN
      it.print(473, 153, id(VerdanaBold24), TextAlign::TOP_CENTER, "WISCHEN");
      //MÜLL
      it.print(473, 225, id(VerdanaBold24), TextAlign::TOP_CENTER, "MÜLL");
      //ZÄHLER
      it.print(473, 340, id(VerdanaBold24), TextAlign::TOP_CENTER, "ZÄHLER");

      //DATUM
      it.printf(688, 17, id(VerdanaBold24), TextAlign::TOP_CENTER, "%s", id(HeuteDatumLang).state.c_str());

      //AUSSEN WERTEBEZEICHNUNGEN
      //TEMPERATUR
      it.print(26, 48, id(Verdana20), "Temperatur");
      //LUFTFEUCHTIGKEIT
      it.print(26, 75, id(Verdana20), "Luftfeuchtigkeit");
      //MAX TEMPERATUR
      it.print(26, 102, id(Verdana20), "MAX Temperatur");
      //MIN TEMPERATUR
      it.print(26, 130, id(Verdana20), "MIN Temperatur");

      //AUSSEN WERTE
      //Temperatur
      it.printf(374, 38, id(VerdanaBold32), TextAlign::TOP_RIGHT, "%s", id(TemperaturAussen).state.c_str());
      //LUFTFEUCHTIKEIT
      it.printf(374, 75, id(VerdanaBold20), TextAlign::TOP_RIGHT, "%s", id(LuftfeuchtigkeitAussen).state.c_str());
      //MAX TEMPERATUR
      it.printf(374, 102, id(VerdanaBold20), TextAlign::TOP_RIGHT, "%s", id(MaxTemperaturAussen).state.c_str());
      //MIN TEMPERATUR
      it.printf(374, 130, id(VerdanaBold20), TextAlign::TOP_RIGHT, "%s", id(MinTemperaturAussen).state.c_str());

      //TREND TAGE WERTE
      //MORGEN TAG
      it.printf(84, 268, id(VerdanaBold15), TextAlign::TOP_CENTER, "%s", id(TagMorgen).state.c_str());
      //ÜBERMORGEN TAG
      it.printf(205, 268, id(VerdanaBold15), TextAlign::TOP_CENTER, "%s", id(TagUEbermorgen).state.c_str());
      //ÜBER-ÜBERMORGEN TAG
      it.printf(323, 268, id(VerdanaBold15), TextAlign::TOP_CENTER, "%s", id(TagUEberUebermorgen).state.c_str());

      //TREND SYMBOL WERTE
      //SYMBOL MORGEN STATE 1
      if (id(WettersymbolMorgen).state == "1") {
      it.print(55, 194, id(Icons60), "\U000F0599");}
      //SYMBOL MORGEN STATE 2
      if (id(WettersymbolMorgen).state == "2") {
      it.print(55, 194, id(Icons60), "\U000F0595");}
      //SYMBOL MORGEN STATE 3
      if (id(WettersymbolMorgen).state == "3") {
      it.print(55, 194, id(Icons60), "\U000F0590");}
      //SYMBOL MORGEN STATE 4
      if (id(WettersymbolMorgen).state == "4") {
      it.print(55, 194, id(Icons60), "\U000F0597");}
      //SYMBOL MORGEN STATE 5
      if (id(WettersymbolMorgen).state == "5") {
      it.print(55, 194, id(Icons60), "\U000F0596");}
      //SYMBOL MORGEN STATE 6
      if (id(WettersymbolMorgen).state == "6") {
      it.print(55, 194, id(Icons60), "\U000F0593");}
      //SYMBOL MORGEN STATE 7
      if (id(WettersymbolMorgen).state == "7") {
      it.print(55, 194, id(Icons60), "\U000F0592");}
      //SYMBOL MORGEN STATE 8
      if (id(WettersymbolMorgen).state == "8") {
      it.print(55, 194, id(Icons60), "\U000F0598");}
      //TREND SYMBOL ÜBERMORGEN
      //SYMBOL ÜBERMORGEN STATE 1
      if (id(WettersymbolUEbermorgen).state == "1") {
      it.print(175, 194, id(Icons60), "\U000F0599");}
      //SYMBOL ÜBERMORGEN STATE 2
      if (id(WettersymbolUEbermorgen).state == "2") {
      it.print(175, 194, id(Icons60), "\U000F0595");}
      //SYMBOL ÜBERMORGEN STATE 3
      if (id(WettersymbolUEbermorgen).state == "3") {
      it.print(175, 194, id(Icons60), "\U000F0590");}
      //SYMBOL ÜBERMORGEN STATE 4
      if (id(WettersymbolUEbermorgen).state == "4") {
      it.print(175, 194, id(Icons60), "\U000F0597");}
      //SYMBOL ÜBERMORGEN STATE 5
      if (id(WettersymbolUEbermorgen).state == "5") {
      it.print(175, 194, id(Icons60), "\U000F0596");}
      //SYMBOL ÜBERMORGEN STATE 6
      if (id(WettersymbolUEbermorgen).state == "6") {
      it.print(175, 194, id(Icons60), "\U000F0593");}
      //SYMBOL ÜBERMORGEN STATE 7
      if (id(WettersymbolUEbermorgen).state == "7") {
      it.print(175, 194, id(Icons60), "\U000F0592");}
      //SYMBOL ÜBERMORGEN STATE 8
      if (id(WettersymbolUEbermorgen).state == "8") {
      it.print(175, 194, id(Icons60), "\U000F0598");}
      //TREND SYMBOL ÜBER-ÜBERMORGEN
      //SYMBOL ÜBER-ÜBERMORGEN STATE 1
      if (id(WettersymbolUEberUebermorgen).state == "1") {
      it.print(295, 194, id(Icons60), "\U000F0599");}
      //SYMBOL ÜBER-ÜBERMORGEN STATE 2
      if (id(WettersymbolUEberUebermorgen).state == "2") {
      it.print(295, 194, id(Icons60), "\U000F0595");}
      //SYMBOL ÜBER-ÜBERMORGEN STATE 3
      if (id(WettersymbolUEberUebermorgen).state == "3") {
      it.print(295, 194, id(Icons60), "\U000F0590");}
      //SYMBOL ÜBER-ÜBERMORGEN STATE 4
      if (id(WettersymbolUEberUebermorgen).state == "4") {
      it.print(295, 194, id(Icons60), "\U000F0597");}
      //SYMBOL ÜBER-ÜBERMORGEN STATE 5
      if (id(WettersymbolUEberUebermorgen).state == "5") {
      it.print(295, 194, id(Icons60), "\U000F0596");}
      //SYMBOL ÜBER-ÜBERMORGEN STATE 6
      if (id(WettersymbolUEberUebermorgen).state == "6") {
      it.print(295, 194, id(Icons60), "\U000F0593");}
      //SYMBOL ÜBER-ÜBERMORGEN STATE 7
      if (id(WettersymbolUEberUebermorgen).state == "7") {
      it.print(295, 194, id(Icons60), "\U000F0592");}
      //SYMBOL ÜBER-ÜBERMORGEN STATE 8
      if (id(WettersymbolUEberUebermorgen).state == "8") {
      it.print(295, 194, id(Icons60), "\U000F0598");}

      //TREND TAGE TEMPERATUR
      //MORGEN MAX TEMPERATUR
      it.printf(61, 248, id(VerdanaBold17), TextAlign::TOP_CENTER, "%s", id(MaxTempMorgen).state.c_str());
      //MORGEN MIN TEMPERATUR
      it.printf(107, 248, id(VerdanaBold17), TextAlign::TOP_CENTER, "%s", id(MinTempMorgen).state.c_str());
      //ÜBERMORGEN MAX TEMPERATUR
      it.printf(181, 248, id(VerdanaBold17), TextAlign::TOP_CENTER, "%s", id(MaxTempUEbermorgen).state.c_str());
      //ÜBERMORGEN MIN TEMPERATUR
      it.printf(227, 248, id(VerdanaBold17), TextAlign::TOP_CENTER, "%s", id(MinTempUEbermorgen).state.c_str());
      //ÜBER-ÜBERMORGEN MAX TEMPERATUR
      it.printf(302, 248, id(VerdanaBold17), TextAlign::TOP_CENTER, "%s", id(MaxTempUEberUebermorgen).state.c_str());
      //ÜBER-ÜBERMORGEN MIN TEMPERATUR
      it.printf(348, 248, id(VerdanaBold17), TextAlign::TOP_CENTER, "%s", id(MinTempUEberUebermorgen).state.c_str());

      //PV kW/h
      //HAUSVERBRAUCH
      it.printf(138, 414, id(VerdanaBold20), TextAlign::TOP_CENTER, "%s", id(PhotovoltaikHausverbrauch).state.c_str());
      //ERZEUGUNG
      it.printf(138, 351, id(VerdanaBold20), TextAlign::TOP_CENTER, "%s", id(PhotovoltaikErzeugung).state.c_str());
      //BEZUG
      it.printf(271, 351, id(VerdanaBold20), TextAlign::TOP_CENTER, "%s", id(PhotovoltaikBezug).state.c_str());
      //EINSPEISUNG
      it.printf(271, 414, id(VerdanaBold20), TextAlign::TOP_CENTER, "%s", id(PhotovoltaikEinspeisung).state.c_str());

      //OELTANK WERTEBEZEICHNUNGEN
      //RESTMENGE
      it.print(504, 68, id(Verdana20), "Restmenge");
      //RESTLITER
      it.print(504, 94, id(Verdana20), "Restliter");
      //ENDDATUM
      it.print(504, 120, id(Verdana20), "Enddatum");

      //OELTANK WERTE
      //RESTMENGE
      it.printf(760, 68, id(VerdanaBold20), TextAlign::TOP_RIGHT, "%s", id(OeltankRestmenge).state.c_str());
      //RESTLITER
      it.printf(760, 94, id(VerdanaBold20), TextAlign::TOP_RIGHT, "%s", id(OeltankRestliter).state.c_str());
      //ENDDATUM
      it.printf(760, 120, id(VerdanaBold20), TextAlign::TOP_RIGHT, "%s", id(OeltankEnddatum).state.c_str());

      //Oeltank SYMBOL
      //Oeltank 0%
      if (id(OeltankSymbol).state == "0") {
      it.image(405, 50, id(Oeltank_0));}
      //Oeltank 10%
      if (id(OeltankSymbol).state == "1") {
      it.image(405, 50, id(Oeltank_10));}
      //Oeltank 20%
      if (id(OeltankSymbol).state == "2") {
      it.image(405, 50, id(Oeltank_20));}
      //Oeltank 30%
      if (id(OeltankSymbol).state == "3") {
      it.image(405, 50, id(Oeltank_30));}
      //Oeltank 40%
      if (id(OeltankSymbol).state == "4") {
      it.image(405, 50, id(Oeltank_40));}
      //Oeltank 50%
      if (id(OeltankSymbol).state == "5") {
      it.image(405, 50, id(Oeltank_50));}
      //Oeltank 60%
      if (id(OeltankSymbol).state == "6") {
      it.image(405, 50, id(Oeltank_60));}
      //Oeltank 70%
      if (id(OeltankSymbol).state == "7") {
      it.image(405, 50, id(Oeltank_70));}
      //Oeltank 80%
      if (id(OeltankSymbol).state == "8") {
      it.image(405, 50, id(Oeltank_80));}
      //Oeltank 90%
      if (id(OeltankSymbol).state == "9") {
      it.image(405, 50, id(Oeltank_90));}
      //Oeltank 100%
      if (id(OeltankSymbol).state == "10") {
      it.image(405, 50, id(Oeltank_100));}

      //HAUSARBEIT WISCHEN
      //KALENDERWOCHE
      it.printf(412, 191, id(Verdana20), "%s", id(HausarbeitWischenKalenderwoche).state.c_str());
      //NAME
      it.printf(760, 191, id(VerdanaBold20), TextAlign::TOP_RIGHT, "%s", id(HausarbeitWischenName).state.c_str());

      //MUELL WERTEBEZEICHNUNGEN
      //RESTMUELLTONNE
      it.print(476, 275, id(Verdana20), "Restmüll");
      //PAPIERTONNE
      it.print(646, 275, id(Verdana20), "Papiertonne");

      //MUELL WERTE
      //RESTMUELL DATUM
      it.printf(476, 301, id(VerdanaBold20), "%s", id(MuellRestmuellDatum).state.c_str());
      //RESTMUELL TAGE
      it.printf(443, 286, id(VerdanaBold17), TextAlign::TOP_CENTER, "%s", id(MuellRestmuellResttage).state.c_str());
      //PAPIERTONNE DATUM
      it.printf(646, 301, id(VerdanaBold20), "%s", id(MuellPapiertonneDatum).state.c_str());
      //PAPIERTONNE TAGE
      it.printf(614, 286, id(VerdanaBold17), TextAlign::TOP_CENTER, "%s", id(MuellPapiertonneResttage).state.c_str());

      //ZAEHLER WERTEBEZEICHNUNGEN
      //STROMBEZUG
      it.printf(412, 380, id(Verdana20), "Strom Bezug");
      //STROMEINSPEISUNG
      it.printf(412, 406, id(Verdana20), "Strom Einspeisung");
      //WASSER
      it.printf(412, 432, id(Verdana20), "Wasser");

      //ZAEHLER WERTE
      //STROMBEZUG
      it.printf(760, 380, id(VerdanaBold20), TextAlign::TOP_RIGHT, "%s", id(EnergieZaehlerStrombezug).state.c_str());
      //STROMEINSPEISUNG
      it.printf(760, 406, id(VerdanaBold20), TextAlign::TOP_RIGHT, "%s", id(EnergieZaehlerStromeinspeisung).state.c_str());
      //WASSER
      it.printf(760, 432, id(VerdanaBold20), TextAlign::TOP_RIGHT, "%s", id(EnergieZaehlerWasser).state.c_str());

[bimmi]

@draexler wow. Vielen Dank für die ausführlichen Informationen über das Projekt.

Da setze ich mich doch gleich ran und versuche mein Glück

[thomassch]

Hallo @draexler,

Super Projekt, gefällt mir.
Damit ich das Bild nicht vorher designen muss und nur werte Anzeige, würde ich gerne ein gerendertes Bild vom Iobroker auf dem epaper darstellen, hast du eine Idee wie das ginge oder wo ich suchen könnte?
Damit könnte ich dann zb. Grafana Bilder darstellen.

Gruß
Thomas

[draexler]

@thomassch Freut mich wenn es dir gefällt

Also mit Bilder nachladen auf dem ESP wird's vermutlich nix werden... Da ist ein ESP zu schwach auf der Brust was ich so recherchiert habe, das er das ON THE FLY könnte. Die müssen immer neu drauf geflasht werden.
Wobei esphome schon sehr einfache Graphen abbilden könnte. Einfach mal in die Doku von ESPhome schauen.
In der Verbindung mit einem Raspberry würde es aber schon gehen. Das habe ich sogar auch schon mal umgesetzt. Siehe https://forum.iobroker.net/topic/46943/gelöst-wetter-display/19
Da kannst du dann einfach eine Screenshot von einer VIS etc. mit Puppetier auf dein ePaper zaubern lassen
Ein Batteriebetrieb ist dann aber nicht mehr so einfach möglich.

[thomassch]

Hallo @draexler ,
schade aber ok, dachte mir schon das der ESP32 hier eventuell zu wenig Dampf hat.

Gruss
Thomas

[JLeg]

@draexler sagte in ePaper Statusdisplay Hausflur:

Also mit Bilder nachladen auf dem ESP wird's vermutlich nix werden... Da ist ein ESP zu schwach auf der Brust was ich so recherchiert habe, das er das ON THE FLY könnte.

hm, was meinst du mit "on the fly" hier genau? Ich hab' z.B. ein Waveshare-e-ink an einem Feather-S2 (mit einem Feather-Friends-Shield, hiess das glaube ich), und der holt sich jede paar Minuten ein neues Bild von der auf dem Shield befindlichen SD-Card. Dorthin zwischendurch per POST einen Upload draufladen sollte eigentlich funktionieren?

[draexler]

@jleg Hi Das der ESP das Bild im laufenden Betrieb holt.
Mhh... Sehr interessant wenn es anscheinend doch geht. Wobei meine Recherchen immer in Verbindung mit ESPHome stehen und da wurden mir in den einschlägigen Foren (esphome Community HomeAsisst etc.) gesagt das es nicht gehen würde.
Auf welcher Basis (Software) hast du das realisiert? Auch mit ESPhome oder mit einen Ardoino etc. Projekt?
Was natürlich bei mir auch ganz wichtig ist, das ein Batteriebetrieb möglich ist und da zählt jede Sekunde im Deepsleep die ich runterschrauben kann bzw. der ESP auch allgemein sparsam ist.

[draexler]

@draexler sagte in ePaper Statusdisplay Hausflur:

@jleg Hi Das der ESP das Bild im laufenden Betrieb holt.
Mhh... Sehr interessant wenn es anscheinend doch geht. Wobei meine Recherchen immer in Verbindung mit ESPHome stehen und da wurden mir in den einschlägigen Foren (esphome Community HomeAsisst etc.) gesagt das es nicht gehen würde.
Auf welcher Basis (Software) hast du das realisiert? Auch mit ESPhome oder mit einen Ardoino etc. Projekt?
Was natürlich bei mir auch ganz wichtig ist, das ein Batteriebetrieb möglich ist und da zählt jede Sekunde im Deepsleep die ich runterschrauben kann bzw. der ESP auch allgemein sparsam ist.

Laut Adafruit Spec ist aber bei dem „Friends“ bei 4,2Zoll (300x400) Schluss, oder?

[JLeg]

@draexler
Ist ein 5,65‘‘ Display, 600 × 448 Pixel, 7 Farben

Und ja, läuft als Arduinoprojekt, und einer fertigen Lib für das Display…

Edit: ja, die 32k vom Friendsshield sind natürlich viel zu klein, daher der FeatherS2 - der hat 8MB PSRAM für den Bildspeicher.

[draexler]

Hab dem ganzen jetzt nochmal ein "Upgrade" unterzogen...
Problem war das die Lipo Akkus einen ziemlichen schnellen Spannungsabfall haben und ziemlich viel Kapazität deswegen nicht genutzt werden kann.
Des weiteren ist mit aufgefallen das die eingebaute WLAN Antenne in meinem Fall zu "schwach" auf der Brust ist.
Ich habe nun Lithium AA Akkus genommen mit 2200 mAh und 1,5V. Einmal in Reihe und einmal Parallel habe ich nun 3V und 4400mAh und die halten die Spannung auch ziemlich bis zum Schluss laut Datenblatt.
Den ESP32 habe ich ausgetauscht gegen den Adafruit ESP32 Feather V2 mit externen Antenne.

Bis jetzt läuft es super. Ich berichte weiter

[DoHo]

Hallo @draexler,

Großes Lob für die Visualisierung! Ich bin einfach nur begeistert und würde sie gerne nachbauen, um unsere Photovoltaik-Daten anzuzeigen. Als Hardware möchte ich ebenfalls den Adafruit ESP 32 Feather V2 und ein Waveshare e Paper verwenden. Allerdings ein 5.83 inch Display.
Darf ich fragen, wie lange die Akkus halten? sleep_duration: 60min noch korrekt?

[draexler]

@doho Hi, freut mich mega das es dir so gut gefällt

Wie lange die Akkus halten kann ich noch nicht sagen, da ich das Design mit den Lithium AA Akkus am 04. Februar in Betrieb genommen habe und diese immer noch laufen mit dieser Konfiguration

deep_sleep:
  id: deep_sleep_1
  run_duration: 15s
  sleep_duration: 60min

Wichtig ist das der Feather V2 eine externe Antenne braucht. Aufpassen beim bestellen der Antenne, die hat einen besonderen Anschluss.

Werde die Restlichen ESP´s die ich auf Akku laufen habe jetzt auf die Lithium AA Akkus umrüsten.

Edit: Gerade gesehen das es den Feather V2 mit und ohne Antenne gibt. Aber würde trotzdem auf eine externe Antenne setzen. Einfach bessere Werte,

[DoHo]

Danke für den Hinweis. Ich werde jetzt mal die Hardware bestellen und dann bestimmt auf dich zurückkommen. Für den Ein oder Anderen vielleicht hilfreich, hier meine Hardware zusammengefasst:

• Feather ESP32 V2 (Adafruit 5438)
• Antenne (Adafruit 5445)
• ePaper display (bei mir 5.83" e-Paper von Waveshare)
• Treiber Platine für Display
• 4 AA-Akkus
• Gehäuse individuell

@draexler bitte korrigier mich, wenn ich etwas vergessen haben sollte. Danke!

[draexler]

@doho Soweit alles korrekt, nur zu den Akkus die Ergänzung: AA Akku 1,5V 3300 mWh. Auf meinen Bild sollte erkennen zu sein welche ich genommen habe Da der ESP 3V benötigt -> einmal in Reihe und einmal Parallel sind das dann 3V und 4400mAh

[smarthome2020]

@draexler Das Projekt sieht richtig gut aus . Ich habe auch Interesse , aber noch einige Fragen:

1. Was kostet das Projekt ca?
2. Druckt ihr die Gehäuse selber oder gibt es auch fertig zu Kaufende (habe keinen entsprechenden Drucker) ? Das von @draexler verwendete Gehäuse wäre optimal für mich.

[draexler]

@smarthome2020
Alles circa Angaben
Display inkl. Treiberplatine -> 70€
ESP -> 20€
Antenne -> 5€
Akkus -> 30€
Kleinigkeiten z.B. LIPO Batteriestecker, Batteriesilberdraht, Schraubklemmen für ESP -> 10€

Also rund ca 130€ bis 150€

Das Gehäuse ist selbstgedruckt... Das kriegt man also nirgends so zum kaufen.
