[MartinP]

Grundidee:
Aus einem Vorratsbehälter zapft eine Tauchpumpe Regenwasser, das über ein Schlauchsystem auf die Balkonkästen (mit Wasserreservoir) und Blumentöpfe verteilt wird.
Zeitschaltung über ein Blockly-Skript und eine Schaltsteckdose. Die Einschaltdauer der Tauchpumpe ist jeweils nur sehr kurz, und bestimmt die Wassermenge, die verteilt wird.

Materialien

• Zigbee-Schaltsteckdose
  • https://smaart.haus/products/thirdreality-smart-plug-e2-typ-f-zigbee?srsltid=AfmBOoq9xI1AzuydfC_kR_mvF6ltWq3Oi0UpukpOipuiO1nz-Of0EsuL
  • zigbee2mqtt
  • zigbee2mqtt Adapter
• Gartenschlauch aus der Discounter Angebotsecke
• T-Stücke aus Kunststoff www.amazon.de/dp/B07RSQGBD3
• Regentonne
• 230 V "Regenfasspumpe"
• Kabelbinder
• Multiplexplatten-Abfallstück für Schlauchverengung zum "hydraulischen Abgleich"
• Trockenbauschrauben

Dieses Jahr haben wir die Balkonkästen schon vor dem Sommerurlaub neu bepflanzt, und sie sind so schön geworden, dass es schade wäre sie im Sommerurlaub verdursten zu lassen.

Ich habe das Projekt jetzt schon abgeschlossen, um einige Zeit vor dem Wegfahren zu haben, noch "nachzujustieren"

Screenshots

Die Bewässerung soll nur 10 Sekunden laufen, und die Schaltsteckdose soll ohne Zutun von iobroker wieder ausgehen (falls iobroker genau im eingeschalteteten Zustand "abschmiert"). Die obige Dose hat einen entsprechenden Datenpunkt im Zigbee2mqtt Adapter "countdown_to_turn_off"

Zeitplan im iobroker schaltet um 19:13 Sonntags(0), Dienstags(2) und Donnerstags(4) ein.
Not-Aus 30 Sekunden nach Einschalten.
Die Fasstauchpumpe hat einen Schwimmerschalter. Ist das Fass leer (=Schwimmerschalter aus), wird die Leistungsabgabe der Schaltsteckdose unter 20 Watt bleiben. Derzeit gibt es dann ein W-Logmessage. Evtl später eine Mail....

Aliase
BewTerasse -> state der Schaltdose
Leistung der Schaltdose -> LeistungBewTerasse

Jetzt noch ein paar Fotos

Regenfass mit Fasspumpe, Schlauch und Mückenschutz - das Regenfass (ca 200 Liter) kriegt Nachschub vom Terassendach

T-Stück mit selbstgemachter Drosselklemme auf Abzweigschlauch an einem von vier Balkonkästen mit Wasserreservoir unter der Blumenerde. Die T-Stücke ließen sich sehr schlecht in den Schlauch einschieben. Musste den Schlauch mit einem Fön weich machen. Sollte so halten...
Die Engstelle des Schlauches lässt sich mit den beiden Trockenbauschrauben justieren.

Blumentopf

Ich bin mir noch nicht sicher, was die Fehleranfälligkeit der Klemmstücke angeht - wenn die Tauchpumpe Fremdkörper mitfördert, könnten die den Durchgang blockieren. Bisher nach einer Woche noch keine Probleme

[mickemup]

Schönes Projekt und auch an ein paar "Notmassnahmen" gedacht.
Ich habe was ähnliches, aber an Gardena Microdrip angeschlossen.
Als "Optimierung" könntest du noch die Wassermenge (bei dir fix 10s) dem Wetter anpassen.
Habe bei mir ein Skript nach der Formel von TURC gebaut, um Wetterabhängig zu giessen.
Bin gespannt wie sich dein "hydraulischer" Abgleich auf die Dauer bewährt. Gerade mit Regenwasser/Schmutz vom Dach könnte es da negative Überraschungen geben....

[MartinP]

Hatte jetzt einen Fehlalarm, dass das Wasserfass leer sei. Nach dem Feuchtegrad des Topfes mit dem Hochstamm hat das Bewässern aber wohl geklappt, und das Fass ist auch noch nicht leer....
Der Alarm wird ausgelöst, wenn die Maximalleistung der Schaltsteckdose über den letzten Bewässerungszyklus weniger als 20 Watt beträgt, weil der Schwimmerschalter z. B. die Pumpe nicht starten ließ ... Im Normalfall sind es 200 Watt.

Wie oft melden solche Zigbee-Schaltsteckdosen denn die Leistung?

[MartinP]

Das Logging ist merkwürdig - es gab wohl erst eine "Fehlzündung", und dann eine Korrektur

2026-07-24 19:13:00.293  - info: javascript.0 (465) script.js.Bewaesserung: start bewaesserung Terasse
2026-07-24 19:13:03.392  - info: javascript.0 (465) script.js.Bewaesserung: Bewaesserung Terasse gestartet
2026-07-24 19:13:04.139  - info: javascript.0 (465) script.js.Bewaesserung: stop bewaesserung Terasse, max. Pumpenleistung 0
2026-07-24 19:13:04.141  - warn: javascript.0 (465) script.js.Bewaesserung: Wasserfass Terasse Leer!
2026-07-24 19:13:05.220  - info: javascript.0 (465) script.js.Bewaesserung: Bewaesserung Terasse gestartet
2026-07-24 19:13:13.708  - info: javascript.0 (465) script.js.Energiezaehler.Waermepumpe: Wert: 23 Heizkurvenpunkt - DampedTemp: 23 Selflowtemp: 0 File: heizkurvenpunkte_21.txt
2026-07-24 19:13:23.603  - info: javascript.0 (465) script.js.Bewaesserung: stop bewaesserung Terasse, max. Pumpenleistung 219.3
Laufzeit 5123 ms

[MartinP]

Aufgrund der Loggings von vorgestern habe ich gestern das Blockly etwas verändert

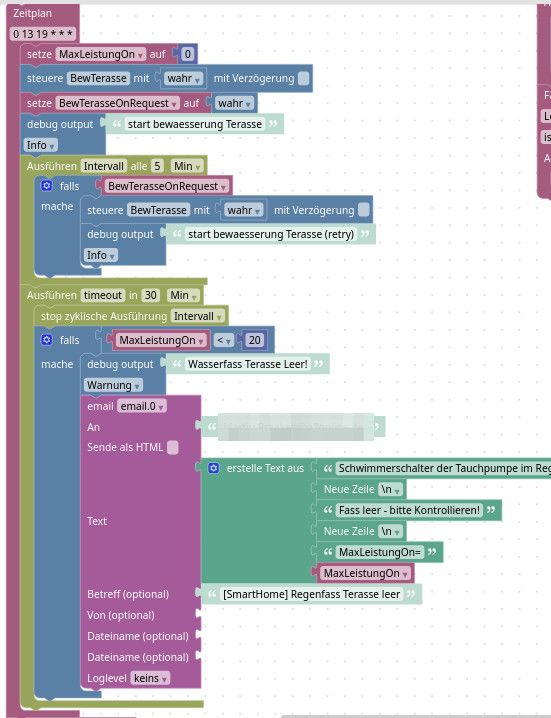

Haupt-Zeitplansteuerung

Um 19:13 wird die Zigbee-Steckdose eingeschaltet, und (um Zigbee-Probleme zu umschiffen) wenn nötig eine Wiederholung des Einschaltens ausgelöst im 5-Minuten-Raster)

nach 30 Minuten wird das 5-Minuten-Raster der Wiederholungen gestoppt.
Im 30 Minuten Timeout wird geprüft, ob wirklich signifikant Leistung von der Pumpe über den Zigbee-Schalter bezogen wird.
Wenn nicht, gibt es eine email an mich, dass ich den Füllstand des Regenfassen checken muss.

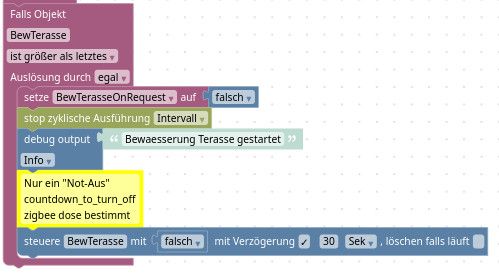

Wenn der Schalter der Zigbee-Steckdose aktiviert wird, wird das zyklische Wiederholen abgebrochen, und ein Not-Aus der Steckdose nach 30 Sekunden aktiviert:

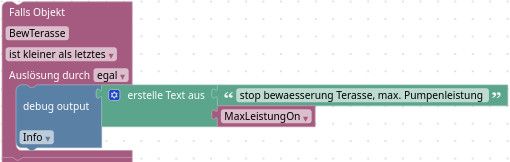

Bei Ausschalten der Steckdose (sollte sie eigentlich selbsttätig nach - aktuell, lässt sich in der Steckdose parametrieren - 15 Sekunden tun):

Hier wird die Maximal-Leistung der Schaltsteckdose ermittelt und in der Variablen MaxLeistungOn gespeichert.

Aktuell gibt es ja recht viel Log-Ausgaben im Script.
Gestern wurde wieder eine "Fass-Leer" Email ausgelöst, und ich bin etwas ratlos, warum:

2026-07-25 19:13:00.057  - info: javascript.0 (465) script.js.Bewaesserung: start bewaesserung Terasse
2026-07-25 19:13:00.125  - info: javascript.0 (465) script.js.Bewaesserung: Bewaesserung Terasse gestartet
2026-07-25 19:13:15.305  - info: javascript.0 (465) script.js.Bewaesserung: stop bewaesserung Terasse, max. Pumpenleistung 217.1
2026-07-25 19:43:00.061  - warn: javascript.0 (465) script.js.Bewaesserung: Wasserfass Terasse Leer!

Um 19:13:15 wird noch eine Pumpenleistung von 217 Watt für den vorherigen Bewässerungszyklus gemeldet - die Pumpe ist also zumindest beim Start des Bewässerungszyklus nicht durch den integrierten Schwimmerschalter ausgeschaltet gewesen.

Um 19:43 wird noch einmal der Maximalwert abgefragt. aber da ist er bereits irgendwie auf Null gesetzt worden und der Eigenverbrauch der Steckdose ist gemeldet worden (in der Email wurden 0,6 Watt gemeldet)

Ich habe auch noch einmal den Javascript-Code des Blockly angeschaut - direkt zu Anfang des Zeitplans ist laut Code die einzige Stelle, wo "MaxLeistungOn" auf 0 gesetzt wird...

Ich bin da etwas ratlos ... Hat jemand eine Idee?

[MartinP]

Ich habe es selber gefunden .... der letzte Block ist tückisch, wenn LeistungBewTerasse folgenden Verlauf hat 217 -> 0 ->0,6 steht in der Variablen MaxLeistungOn schlussendlich 0,6 ....
Korrektur:

[chris299]

@mickemup sagte:

Ich habe was ähnliches, aber an Gardena Microdrip angeschlossen.

Wie genau hast du das denn umgesetzt?
Ich habe hier eine Gardena AquaBloom aber das Ding ist ja leider völlig unsmart und wässert auch wenn es regnet

[MartinP]

Edit: Quatsch. Zu schnell geantwortet

Was ist Dir denn nach der sogar bebildertenThreaderoffnung nicht klar?

Ein Regenfass wird von der Terassenüberdachung gefüllt.

Im Regenfass steht eine Tauchpumpe.
Das von der Tauchpumpe geförderte Wasser wird über ein Gartenschlauchsystem auf die Blumenkästen und -Kübel verteilt.
Klemmklammern in den Schläuchen zu der einzelnen Abgabestellen sorgen nach ein paar Tagen Justierung für die passende Verteilung.

Schaltsteckdose schaltet die Pumpe täglich um 19:13 für 15 Sekunden an.
