Gelb ist Data, Rot ist + und Schwarz ist GND...

Wie lautet die PIN Bezeichnung auf meiner Platine dazu?

gelb = ?

rot = ?

schwarz = GND

Pull Up entweder intern aktivieren

Wie mache ich das?
Einen Widerstand habe ich hier nicht.

Ich würde aber nicht GPIO34 wählen...

Welchen würdest Du wählen?

OT
Warum funktioniert der Colorpicker, die Farbauswahl hier im Forum nicht?

[MartinP]

Auf dem Foto der Platine die Klemmen links unten sind erstmal interessant für den schwarzen und roten Draht

3V3 an Rot
GND an Schwarz
GPIO5 hätte einen Pull-Up-Widerstand auf der Platine, es wäre der Achte von unten links (Beschriftung D5) und würde von den Drahtlängen für den gelben Draht her noch gut passen. Die 10 kOhm scheinen mir etwas viel, aber vielleicht funzt es ohne extra-Widerstand.

https://tasmota.github.io/docs/Commands/#setoptions

SetOption74 Enable internal pullup for single DS18x20 sensor
0 = disable (default)
1 = internal pullup enabled This only affects ESP8266 ESP32 always needs external pullup

[dojodojo]

![Bild)
MOD-EDIT: Keine externen Hoster nutzen! Bild hier im Forum hochladen!

SetOption74 1

15:28:10.839 CMD: SetOption74 1
15:28:10.841 RSL: RESULT = {"SetOption74":"ON"}

Welche Vorteile hat ein echter Widerstand?

Wie kann ich jetzt die Temperatur in der Tasmota GUI direkt ablesen?

Kann ich die rote LED dimmen?
Macht eine Systemzeit, ein NTP Server Eintrag Sinn?

[MartinP]

Die "Application Notes" für den Sensor sagen, dass man bei einer Versorgung mit 5 V den gelben Leiter mit einem 4,7 kOhm Widerstand mit +5V verbinden soll.
Dadurch kommt man aber bei einem mit 3,3Volt versorgten ESP32 in einen nicht den Herstellerspezifikationen entsprechenden Bereich. Die Spannung an den Eingangspins des ESP32 soll nie höher, als die Versorgungsspannung liegen - der mit 5 V verbundene Pull-Up-Wiederstand könnte das aber verursachen.

Der 18B20 Sensor funktioniert auch mit 3,3 Volt, dann müsste man aber den 4,7 kOhm Widerstand etwas verringern, damit der Pull-Up-Strom im Bereich von 1 mA bleibt..., ich habe Daumen-Mal-Pi in die Grabbelkiste gegriffen, und einen 3,3 kOhm Widerstand bei meinem Aufbau verwendet...

Auf dem ESP-Board ist D5 mit einem 10 kOhm Widerstand mit +3,3 V verbunden ("Strap 4"), wenn ich untenstehendem Schaltplan glauben darf. Durch den vergleichsweise hohen Widerstandswert beträgt der Pull-Up-Strom nur 0,33 mA statt ca 1 mA. Ob das das Signal nicht zu sehr verschmiert, weiß man erst, wenn man es probiert hat ...

https://www.reddit.com/r/esp32/comments/1g9nmqt/request_for_schematic_review_esp32d0wdv3_minimum/

Nachtrag-Link:

https://www.youtube.com/watch?v=1HJuibPSdSE

[dojodojo]

Das verstehe ich gerade nicht.

Was muss ich jetzt tun damit ich die Temperatur sehe?

[MartinP]

Das sollte automatisch funktionieren, wenn folgende Bedingungen gegeben sind...

1. Sensors.bin geflashed
2. Tasmota im Heim-WLAN erreichbar unter einer IP-Adresse
3. DS18B20 in Tasmota unter der richtigen GPIO konfiguriert und wurde durch Tasmota erkannt.

Obiges nachtrag - Video ab 9:00

[dojodojo]

Ich habe keinen Widerstand.

Sensors.bin geflashed --- ok
Tasmota im Heim-WLAN erreichbar unter einer IP-Adresse --- ok
DS18B20 in Tasmota unter der richtigen GPIO konfiguriert und wurde durch Tasmota erkannt. ---- ?

Leider sind die Arbeitsbilder verschwunden.
Das Löschen der Links finde ich doof. :-(

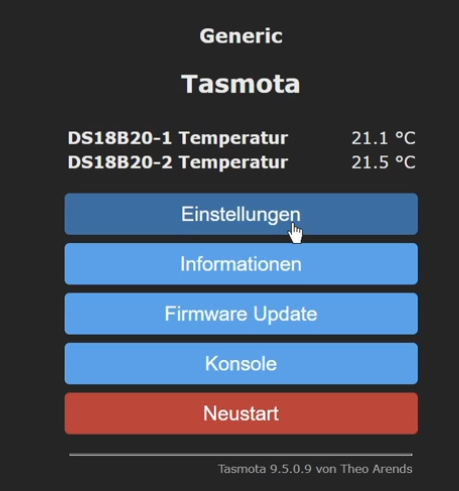

Von Tasmota erkanntes Device:

Tasmota Tasmota32 15.1.0
ESP32-D0WD-V3

https://documentation.espressif.com/esp32_datasheet_en.pdf

[MartinP]

@dojodojo Und Du siehst im Main Menu keine Temperaturen oberhalb des "Einstellungen" Knopfes?

Dann findet Tasmota den Sensor nicht...

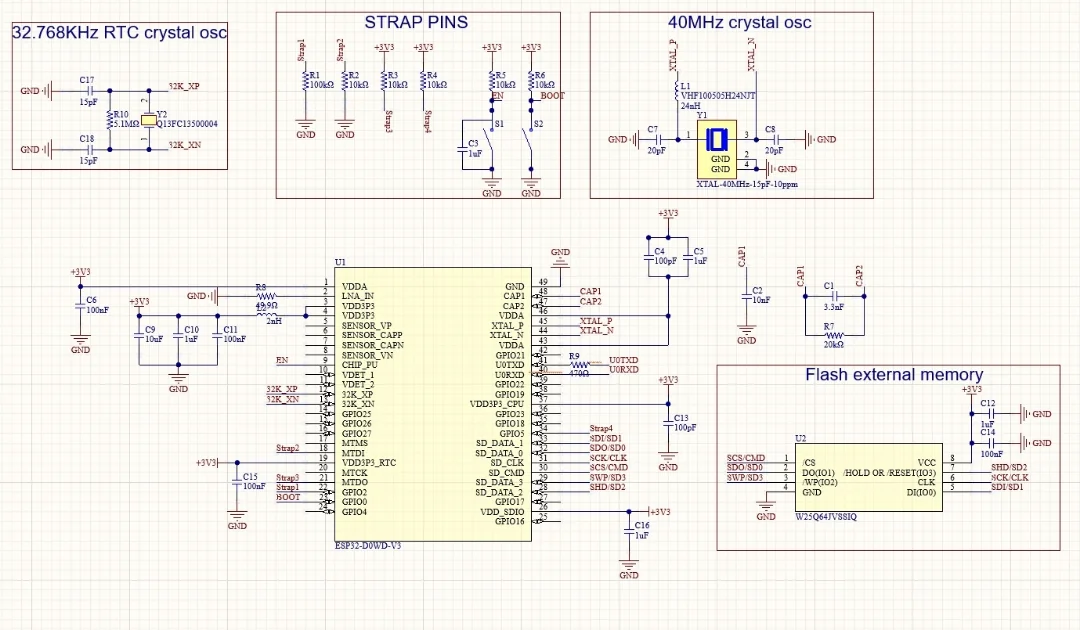

Hier ist der Schaltplan vom ESP32 Board, da sieht man, dass es dort bereits einen 10 kOhm Widerstand auf dem Board gibt (R4, Strap4 geht zum GPIO5). Womöglich ist der Widerstandswert doch zu groß, um den Sensor zum fehlerfreien Arbeiten zu bringen...

[dojodojo]

Nein, sehe ich nicht, bin gerade am neu flashen, evtl. habe ich einen Fehler gemacht.

Neu geflasht.

Warum hast Du mir GPIO5 empfohlen. passt das überhaupt zu meinen ESP32-D0WD-V3?
In deinem Schaltplan für den ESP32-D0WD-V3 finde ich den GPIO5 nicht.

[MartinP]

Der gelbe Leiter muss auf die achte Klemme von links, ist irgendwie in den Zwischenraum zwischen der 8. und 9. Klemme gezeichnet.

[dojodojo]

Auf deinem Plan habe ich jetzt GPIO5 gefunden.
Auf meinem Board ist das gelbe Kabel an GPIO5 geklemmt.
Sensors.bin ist über https://tasmota.github.io/install/ geflasht.
Über die Konsole ist SetOption74 1 gesetzt.

SetOption74 1
15:28:10.839 CMD: SetOption74 1
15:28:10.841 RSL: RESULT = {"SetOption74":"ON"}

Was für einen Widerstand benötige ich und wie ist dieser zu schalten?

[MartinP]

Wenn Du einen Bedrahteten Widerstand besorgen kannst, könntest Du diesen mit einem Draht unter die Klemme des roten Leiters klemmen (3,3V) und mit dem anderen Draht unter die Klemme des gelben Drahtes (1 Wire des Sensors)

[dojodojo]

Was ist ein bedrahteter Widerstand?
Was brauche ich konkret?

Ohne Widerstand keine Chance?

[MartinP]

Es gibt SMD-Widerstände, die sind für Anfänger nicht so einfach zu handhaben, und welche mit Drähten.

https://www.pcbasic.com/de/blog/ohm_220_resistor_color_code.html

Wenn Du das Basteln anfangen willst, kannst Du Dir ein "Sortiment" bestellen, ansonsten wird das mit dem Versand teuer ...
Unter 10 Stück wird nicht versandt ...

Das wäre der Widerstandswert
https://www.amazon.de/Kohleschicht-Widerstand-Resistor-kOhm-Stück/dp/B0DS65CWC5

Das wäre ein ganzes Sortiment mit Kasten
https://www.amazon.de/Elegoo-Widerstände-Sortiment-Stück-Metallfilm/dp/B072BHDBDG

[dojodojo]

Welchen Widerstand benötige ich konkret?
Den besorge ich dann oder löte den irgendwo aus.

Kohleschicht Widerstand Resistor 3,3 kOhm 0,25W 5% 10 Stück (4012)

Für jeden meiner 3 Stück Temeparatursensoren benötige ich einen Widerstand, also 3 Stück?

[MartinP]

Nein, wenn man die Alle über einen Pin parallel auslesen will, braucht man nur einen Widerstand...

Wenn Du die Datenleitungen der Sensoren auf verschiedene GPIOs verteilst, brauchst Du für jeden GPIO einen eigenen Widerstand ...

Bei Tasmota schreibt man 4,7 kOhm, beim DS18B20 Hersteller sind es auch 4,7 kOhm, aber bei 5 Volt….

https://tasmota.github.io/docs/DS18x20/#multiple-sensors

Hier wird zwar mit einem anderen Modul und mit anderen Sensorgehäusen (Plastik) gearbeitet, aber das Prinzip ist das Gleiche

Alle Roten zusammen an 3,3V alle schwarzen zusammen an Gnd, und alle Gelben zusammen an den gewählten GPIO-Anschluss, zum Schluss noch zwischen GPIO-Anschluss und 3,3 V den Widerstand.
In der Zeichnung ist Gelb durch Orange ersetzt.

[dojodojo]

@MartinP sagte in [] ESP32-D0WD-V3 v3.1 USB-C - DS18B20 Temperatursensor:

https://tasmota.github.io/docs/Commands/#setoptions

SetOption74 Enable internal pullup for single DS18x20 sensor
0 = disable (default)
1 = internal pullup enabled This only affects ESP8266 ESP32 always needs external pullup

Tasmota Console - ausgeführt von mir:

SetOption74 1

15:28:10.839 CMD: SetOption74 1
15:28:10.841 RSL: RESULT = {"SetOption74":"ON"}

Sollte ich das vor Einbau eines 4,7K Widerstands wieder zurückstellen?

Was ist das für eine besondere Funktion, was macht "pullup"?

@MartinP sagte in [] ESP32-D0WD-V3 v3.1 USB-C - DS18B20 Temperatursensor:

Bei Tasmota schreibt man 4,7 kOhm, beim DS18B20 Hersteller sind es auch 4,7 kOhm, aber bei 5 Volt….

Was für ein Widerstand ist bei 3,3 Volt erforderlich?

Fuer Anfaenger https://elektro.turanis.de/html/prj054/index.html

[MartinP]

https://www.elektronik-kompendium.de/public/schaerer/pullr.htm

Die DS18B20 sind so gebaut, dass sie beim Senden das Datensignal nur nach Gnd (=Low) ziehen können, nach Vcc (=High) macht es der Pull-Up-Widerstand.

Mit diesem Trick kann man den Datenanschluss mehrerer Sensoren einfach parallel schalten.

Die Beispielschaltung aus dem Datenblatt des DS18B20 (Seite 7) arbeitet mit einem 4,7 kOhm Widerstand und Pullup-Spannung von 3 ... 5,5 Volt (Seite 2) ..

https://www.analog.com/media/en/technical-documentation/data-sheets/ds18b20.pdf

Nach dem dort gesagten, kann man also auch für 3,3 Volt einen 4,7 kOhm nehmen ...

[dojodojo]

https://community.simon42.com/t/esp32-rohr-temperaturen-mit-home-assistant-ueberwachen-heizung-vor-ruecklauf/42321/3

3M Kabel DS18B20 digitaler Edelstahl Temperatursensor Temperaturfühler, wasserdicht - ebook
https://cdn.shopify.com/s/files/1/1509/1638/files/AZ018_A_5-9_DE_B07CZ1G29V_9bdb05f5-4264-4c74-9dbf-b4c847159d90.pdf

Jeder Sensor hat eine einzigartige, serielle 64-Bit-Adresse, wodurch
mehrere Sensoren am selben One-Wire-Bus arbeiten k nnen. So ist es uns
m glich mit einem Mikrocontroller viele ber einen großen Bereich verteilte
Sensoren zu steuern.

HINWEIS: Falls Kommunikationsprobleme auftreten, versuchen Sie, einen
4.7kΩ Pull-up-Widerstand an den DATA-Pin anzuschließen.

Pinbelegung
"VCC" pin - liefert Strom fü r die Sonde. Obwohl die Stromversorgung
zwischen 3,3V und 5,5V liegen kann, wird eine 5V-Versorgung empfohlen.
Im Falle einer 5V-Stromversorgung kö nnen Sie bis zu 20 Meter lange Kabel
verwenden, um die Sonde und Mikrocontroller zu verbinden. Bei einer
Stromversorgung von 3,3V darf die Kabellä nge jedoch nicht grö ßer als ein
Meter sein. Andernfalls fü hrt der Netzspannungsabfall zu Messfehlern.
