[gelöst] Logo 8 iobroker Neuling

[Heiko Glohr]

Hallo,
ich bin ganz neu in der Thematik iobroker

Im Einsatz bei mir sin 3 Siemens Logo 8 für Rollladensteuerung und einige Lichter.
Die Verbindung zwischen Logo´s und dem S7 Adapter steht.

Ich schaffe es auch eine Lampe in der VIS anzulegen und diese zu steuern.
Allerdings hab ich dann irgenwie nicht ganz das verständnis

Ich klicke im VIS auf die angelegte Lampe. Licht z.B. Büro geht an und die Visuelle Lampe ist auch an
Ich klicke wieder auf die Lampe im VIS und erwarte jetzt dass ds Licht aus geht. Dem ist nicht so. Im VIS ist die Lampe aus aber Büro Licht brennt.
Klicke ich jetzt nochmal ist das Licht im Büro aus aber im VIS an.

Also keine Ahnung woran das liegt.

Bisher habe ich die Visualisierung über Logocontrol von Frickelzeugs.de gemacht und da über xml.
Würde das aber gerne auf iobroker umstellen.

Vielleicht hat ja jemand eine Idee was da falsch läuft oder gibt es veilleicht auch ein Howto
Hab gesucht und was zum Thema Logo angezeigt wurde auch gelesen aber ist nicht das was mir hilft.

vorab vielan Dank
Heiko

[Homoran]

@heiko-glohr sagte in Logo 8 iobroker Neuling:

Im VIS ist die Lampe aus aber Büro Licht brennt.
Klicke ich jetzt nochmal ist das Licht im Büro aus aber im VIS an.

Welches Widget?
wie konfiguriert?
Mit welchem Datenpunkt?
Was zeigt der für ein Verhalten?

[Heiko Glohr]

@homoran

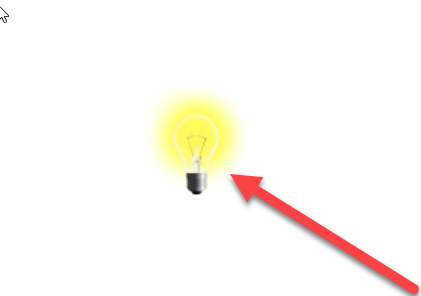

Widget ist bulb on/off wenn es das ist was du meinst.

Ich habe bei Objekt ID von der s7.1 den Netzwerkeingang ausgewählt

Bei Rolle ist jetzt state ausgewählt aber ich hatte vorher auf switch mit selbem Ergebnis

Wie gesagt klicke ich im VIS auf das Symbol der Lampe wird das Licht eingeschaltet und das Symbol zeigt den Status leuchtende Lampe
zum ausschalten des Lichts muss ich quasi noch 2 x klicken
Dann ist das leuchtet das Symbol aber wieder und das sollte ja auch aus sein wenn Lampe aus

[wendy2702]

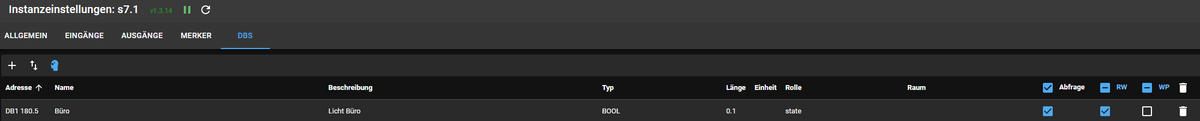

@heiko-glohr Zeig mal das Object der Lampe und die Config des Widgets als Screenshot.

[Homoran]

@heiko-glohr sagte in Logo 8 iobroker Neuling:

Wie gesagt klicke ich im VIS auf das Symbol der Lampe wird das Licht eingeschaltet und das Symbol zeigt den Status leuchtende Lampe

richtig! das hast du bereits gesagt.
Aber immer noch nicht ob und wie dieses klicken an den Objekten ankommt.

ich sehe in dem schwarzen Balken, aka Screenshot, keinen Wert für den state.

@heiko-glohr sagte in Logo 8 iobroker Neuling:

Widget ist bulb on/off wenn es das ist was du meinst.

das ist nur ein Teil der notwendigen Informationen, da ich das Bild kenne, aber nicht was du eingestellt hast.

[Heiko Glohr]

@wendy2702

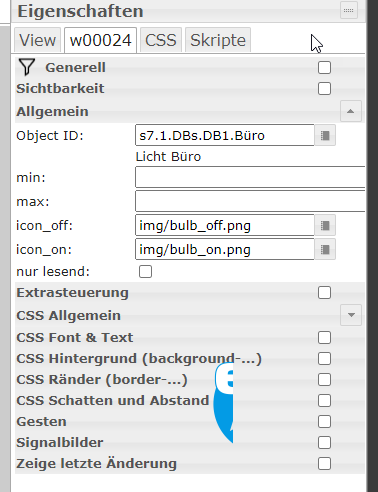

Die Eigenschaften vom Widget

Ich habe da bisher nur einfach das Objekt

ausgewählt.
Sorry bin ganz frisch dabei mit iobroker und irgendwie fehlt mir noch das Grundwissen.
Muss da mal richtig einsteigen.

Die Steuerung Logo hat mein Elektriker gemacht.
Ich schalte nun quasi den V180.5 der geht dann auf den Ausgang Q12.
Vielleicht fehlt da auch in der Logo noch was.

[Homoran]

@heiko-glohr sagte in Logo 8 iobroker Neuling:

Die Steuerung Logo hat mein Elektriker gemacht.

ich hab keine Ahnung von Logo!

in ioBroker werden üblicherweise States geschaltet.
Dazu haben solch States die Zustände true/false oder 1/0
Das schalten sollte in den Objekten zu sehen sein.

du hast für an und aus nichts im Widget unter min und max eingetragen.
schreib da mal zum Testen 0 oder false bei min sowie 1 oder false bei max rein

mach mal bitte für den nächsten Screenshot dein Fenster schmaler
Diese Super-Cinemascope Streifen sind nicht zu entziffern!

[paul53]

@heiko-glohr sagte: Klicke ich jetzt nochmal ist das Licht im Büro aus aber im VIS an.

Sind in der Logo Datenpunkte für Status und Kommando nicht getrennt?
Verhält sich das Kommando nicht wie ein Taster, der das Licht umschaltet (toggle)?

[Heiko Glohr]

@paul53

In der Logo wird nur Eingang (z.b. Taster) gedrückt und der schaltet dann einen Ausgang

Im Adapter kann ich da nur den Netzwerkeingang schalten. Bisher hab ich leider nicht mehr rausgefunden
Ich versuche morgen mal noch paar Dinge und schau mal ob Google noch was hergibt

[paul53]

@heiko-glohr
Schau mal hier (Konverter beim Schreiben).

[Heiko Glohr]

@paul53
Danke das hab ich heute auch gelesen und mal probiert aber bin irgendwie nicht weitergekommen

Hab in ner FB Gruppe grad was gelesen von Datenbaustein hinter den Ausgang der Logo machen und den kann man dann angreifen
Das teste ich morgen oder Mittwoch mal
Vielleicht bringt mich das weiter

Will noch gar nicht an die Rollladen Visualisierung denken

Trotzdem bis hierher schon mal vielen Dank

[mane444]

@heiko-glohr Hallo, das ließt sich so als wie wenn dein Elektriker in der Logo eine Stromstoßschaltung programmiert hat. d.h bei jedem Impuls ändert sich der Schaltzustand.

Nachtrag: Ich hab grad mal nachgeschaut, wenn du vorher Logocontrol eingestzt hast ist das Logoprogramm so geschrieben das du mit Impulse steuern must. Logocontrol hat Befehle immer mit einem Impuls von 250ms gesendet

Teste mal folgendes: Setzte im S7-Adapter beim DB1.Büro den Haken bei WP (write pulse). In der Vis kannst du zum Tasten folgendes Widget nehmen:

Für die Visualisierung des Zustandes müsstest du den zugehörigen Ausgang der Logo abfragen.
z.B. so:

Q1 = DB2.1064.0

Wunder dich nicht das ich für Ausgänge den DB2 genommen hab, aber anders hat es bei mir nicht geklappt.

Bei mir ist das ähnlich aufgebaut, da ich an der Logo auch noch die Hardwaretaster an der Wand verwende.

[Heiko Glohr]

@mane444
Hallo, ja ist eine Stromstoßschaltung.
Wenn ich das so anlege, wie in deiner Beschreibung, geht gar nichts.

Ich kann Eingänge und Ausgänge direk nicht ansteuern. Geht definitiv nur über den zusätzlich angelegten Netzwerkeingang!

Bei mir ist das so.

Eingang I12 (Taster an der Wand) geht dann über ein Wischrelais(Flankengetriggert) auf ein Stromstoßrelais und zuletzt auf Ausgang Q12 (Lampe)
Netzwerkeingang NI27 (VB Adresse 180.5) geht dann über ein oder auch auf dass Stromstoßrelais und dann auf den Q12
Ansteuern kann ich das im VIS absolut nur über das bulb on/off
Nehme ich den Button State kommt an der Logo nix an.

Setze ich DB1 180.5 Bool switch RW und WP kann ich Lampe richtig schalten. Also 1x drücken Lampe an nochmal drücken Lampe aus
Das wäre jetzt topp aber Das Symbol der Lampe im VIS geht beim einschalten an und paar Sekunden später wieder aus.
Ich sehe dann quasi nicht ob an oder aus

Noch was prinzipielles.
Ich trage nur unter DB was ein. Eingänge Ausgänge bleibt im S7 Adapter der Logos leer oder?

[mane444]

@heiko-glohr
Eingänge lassen sich nicht ansteuern sondern nur lesen.
Ausgänge kann man steuern, aber nur wenn sie nicht im Programm der Logo verwendet sind, ist aber im Normalfall nicht so. Es ist schon gut gelöst mit Netzwerkeingängen.
Für die VIS solltest du wie schon beschrieben den Zustand der Lampe über den Ausgang aktualisieren. z.B. Q1 = DB2.1064.0
Für das Tasten nimmts du ein eigenes Widget mit dem du den Netzwerkeingang beschreibst.

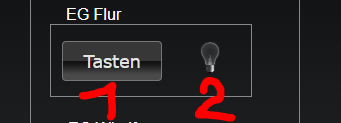

Hier die Bilder vielleicht hilfts:

Witget 1 ist der Taster auf den Netzwerkeingang:
Widget 2 ist die Statusmeldung der Lampe , die kommt von der Abfrage des Ausgangs. (Hier kannst du nicht steuern, ist in der Vis auf nur lesend gesetzt).

Zu deiner letzten Frage: Ja du must nur bei DBs was eingeben Eingänge bleiben leer.
Eingänge beginnen bei 1024.0
Ausgänge beginnen bei 1064.0

Ich hab bei den Ausgängen bei mir DB2 verwendet da es mit DB1 immer Probleme gab.

[Heiko Glohr]

@mane444
super, vielen Dank!
Ich muss tatsächlich um den Ausgang auszulesen auch DB2 machen.

Dann werde ich mich nun mal dran setzen und das soweit ich kann umsetzen!

[mane444]

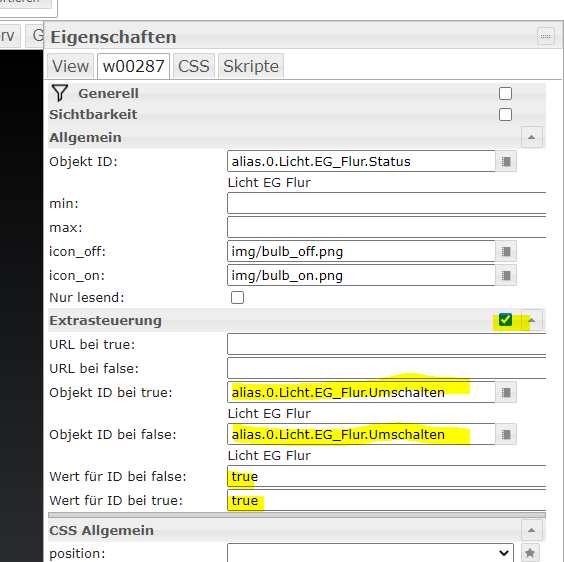

@heiko-glohr Es gibt auch die Möglichkeit das it nur einem Widget zu machen, hab ich grad getestet.

Hier gibst du bei Extrasteuerung bei den ID's die ID des Tastsignales an und bei Wert für ID true.
Der Haken bei nur lesend muss dann natürlich raus.

[Heiko Glohr]

@mane444
Genial.
So war der Plan.
Dann mach ich mir jetzt mal paar Gedanken wie ich das alles umsetze.
Vielen Dank für die Unterstützung.
