Sofar Solar HYD10 KTL Wechselrichter an modbus Adapter

spicer

Hallo Gemeinde
Ich verfolge diesen Thread schon länger.
Habe erfolgreich einen Waveshare RS485 to LAN Converter an meinen SOFAR HYD20KTL-3PH angeschlossen.
Wenn ich den modbus Adapter konfiguriere, bekomme ich genau das erste mal beim Starten des Adapters Daten.
Nachher ist Stille.
Aufgefallen ist mir, dass "1156-Frequency_Grid" solange funktionierte, wo es an erster Stelle stand und bevor ich weitere IDs rein editierte.

Log:

modbus.0
	2025-08-26 18:45:12.714	info	Disconnected from slave 192.168.88.101
modbus.0
	2025-08-26 18:45:12.713	debug	Closing client on purpose.
modbus.0
	2025-08-26 18:45:11.665	debug	Cleaning up request fifo.
modbus.0
	2025-08-26 18:45:11.665	debug	Clearing timeout of the current request.
modbus.0
	2025-08-26 18:45:11.664	debug	Socket closed with error
modbus.0
	2025-08-26 18:45:09.642	debug	[DevID_1/holdingRegs] Poll address 1544 - -383 registers
modbus.0
	2025-08-26 18:45:09.642	debug	[DevID_1] Poll start ---------------------
modbus.0
	2025-08-26 18:45:09.641	info	Connected to slave 192.168.88.101

Das "Socket closed with error" gefällt mir nicht ;)
Ich kenne mich mit dem Thema Modbus nicht so gut aus. Ich vermute eine Fehlkonfiguration.
Oder benutzt ihr gar einen anderen Adapter?

Hier die JSON des Adapters:

{
  "_id": "system.adapter.modbus.0",
  "type": "instance",
  "common": {
    "name": "modbus",
    "version": "6.3.2",
    "titleLang": {
      "en": "ModBus",
      "de": "ModBus",
      "ru": "ModBus",
      "pt": "ModBus",
      "nl": "ModBus",
      "fr": "ModBus",
      "it": "ModBus",
      "es": "ModBus",
      "pl": "ModBus",
      "uk": "ModBus",
      "zh-cn": "ModBus"
    },
    "desc": {
      "en": "ModBus connection Slave or Master",
      "de": "ModBus Verbindung Slave oder Master",
      "ru": "ModBus соединение Slave или Master",
      "pt": "Conexão ModBus Escravo ou Mestre",
      "nl": "ModBus-verbinding Slave of Master",
      "fr": "Connexion ModBus Esclave ou Maître",
      "it": "Connessione ModBus Slave o Master",
      "es": "Conexión ModBus Slave o Master",
      "pl": "Połączenie ModBus Slave lub Master",
      "zh-cn": "ModBus连接从站或主站"
    },
    "authors": [
      "bluefox <dogafox@gmail.com>"
    ],
    "licenseInformation": {
      "license": "MIT",
      "type": "free"
    },
    "platform": "Javascript/Node.js",
    "mode": "daemon",
    "loglevel": "info",
    "messagebox": true,
    "icon": "modbus.png",
    "keywords": [
      "ModBus"
    ],
    "enabled": true,
    "extIcon": "https://raw.githubusercontent.com/ioBroker/ioBroker.modbus/master/admin/modbus.png",
    "readme": "https://github.com/ioBroker/ioBroker.modbus/blob/master/README.md",
    "type": "protocols",
    "plugins": {
      "sentry": {
        "dsn": "https://0c7b6d766435448cbf4908f615efe683@sentry.iobroker.net/84"
      }
    },
    "compact": true,
    "connectionType": "local",
    "dataSource": "poll",
    "tier": 2,
    "eraseOnUpload": true,
    "adminUI": {
      "config": "materialize"
    },
    "dependencies": [
      {
        "js-controller": ">=5.0.19"
      }
    ],
    "globalDependencies": [
      {
        "admin": ">=5.1.28"
      }
    ],
    "messages": [
      {
        "condition": {
          "operand": "and",
          "rules": [
            "oldVersion<5.0.0",
            "newVersion>=5.0.0"
          ]
        },
        "title": {
          "en": "Objects IDs will change with update!",
          "de": "Objekt-IDs ändern sich mit dem Update!",
          "ru": "ID объектов изменятся с обновлением!",
          "pt": "Os IDs de objetos mudarão com a atualização!",
          "nl": "Object-ID's veranderen met de update!",
          "fr": "Les ID d'objets changeront avec la mise à jour !",
          "it": "Gli ID degli oggetti cambieranno con l'aggiornamento!",
          "es": "¡Los ID de los objetos cambiarán con la actualización!",
          "pl": "Identyfikatory obiektów zmienią się wraz z aktualizacją!",
          "zh-cn": "对象 ID 会随着更新而改变！"
        },
        "text": {
          "en": "This update makes sure that all space characters are correctly replaced by underscores on Object-IDs. This means that they will change after this update if you use more then one space in the names of your registers. You need to manually delete the old Object names.",
          "de": "Dieses Update stellt sicher, dass alle Leerzeichen bei Objekt-IDs korrekt durch Unterstriche ersetzt werden. Das bedeutet, dass sie sich nach diesem Update ändern, wenn mehr als ein Leerzeichen im Namen der Register verwendet wird. Alte Objektnamen müssen manuell gelöscht werden.",
          "ru": "Это обновление обеспечивает правильную замену всех символов пробела символами подчеркивания в идентификаторах объектов. Это означает, что они изменятся после этого обновления, если вы используете более одного пробела в именах ваших регистров. Вам необходимо вручную удалить старые имена объектов.",
          "pt": "Essa atualização garante que todos os caracteres de espaço sejam substituídos corretamente por sublinhados em IDs de objeto. Isso significa que eles serão alterados após esta atualização se você usar mais de um espaço nos nomes dos seus registros. Você precisa excluir manualmente os nomes de objetos antigos.",
          "nl": "Deze update zorgt ervoor dat alle spatietekens correct worden vervangen door onderstrepingstekens op Object-ID's. Dit betekent dat ze na deze update zullen veranderen als u meer dan één spatie gebruikt in de namen van uw registers. U moet de oude objectnamen handmatig verwijderen.",
          "fr": "Cette mise à jour garantit que tous les espaces sont correctement remplacés par des traits de soulignement sur les ID d'objet. Cela signifie qu'ils changeront après cette mise à jour si vous utilisez plus d'un espace dans les noms de vos registres. Vous devez supprimer manuellement les anciens noms d'objet.",
          "it": "Questo aggiornamento assicura che tutti i caratteri spazio siano sostituiti correttamente da caratteri di sottolineatura sugli ID oggetto. Ciò significa che cambieranno dopo questo aggiornamento se utilizzi più di uno spazio nei nomi dei tuoi registri. È necessario eliminare manualmente i vecchi nomi degli oggetti.",
          "es": "Esta actualización garantiza que todos los caracteres de espacio se reemplacen correctamente por guiones bajos en los ID de objetos. Esto significa que cambiarán después de esta actualización si usa más de un espacio en los nombres de sus registros. Debe eliminar manualmente los nombres de objetos antiguos.",
          "pl": "Ta aktualizacja zapewnia, że wszystkie znaki spacji są poprawnie zastępowane podkreśleniami w identyfikatorach obiektów. Oznacza to, że zmienią się one po tej aktualizacji, jeśli użyjesz więcej niż jednej spacji w nazwach swoich rejestrów. Musisz ręcznie usunąć stare nazwy obiektów.",
          "zh-cn": "此更新确保所有空格字符都正确替换为对象 ID 上的下划线。这意味着如果您在寄存器名称中使用超过一个空格，它们将在此更新后更改。您需要手动删除旧的对象名称。"
        },
        "level": "warn",
        "buttons": [
          "agree",
          "cancel"
        ]
      }
    ],
    "installedFrom": "iobroker.modbus@6.3.2",
    "installedVersion": "6.3.2",
    "host": "ioBroker"
  },
  "native": {
    "params": {
      "type": "tcp",
      "bind": "192.168.88.101",
      "port": "8899",
      "comName": "",
      "baudRate": 9600,
      "dataBits": 8,
      "stopBits": 1,
      "parity": "none",
      "deviceId": 1,
      "timeout": 5000,
      "slave": 0,
      "poll": "5000",
      "recon": "4000",
      "keepAliveInterval": 0,
      "maxBlock": 100,
      "maxBoolBlock": 128,
      "multiDeviceId": false,
      "pulsetime": "2000",
      "waitTime": "500",
      "disInputsOffset": 10001,
      "coilsOffset": 1,
      "inputRegsOffset": 30001,
      "holdingRegsOffset": 40001,
      "showAliases": false,
      "directAddresses": false,
      "doNotIncludeAdrInId": false,
      "preserveDotsInId": false,
      "round": 2,
      "doNotRoundAddressToWord": true,
      "doNotUseWriteMultipleRegisters": false,
      "onlyUseWriteMultipleRegisters": true,
      "writeInterval": 0,
      "readInterval": 0
    },
    "disInputs": [],
    "coils": [],
    "inputRegs": [],
    "holdingRegs": [
      {
        "address": 1544,
        "name": "SOC_Bat1",
        "description": "",
        "unit": "%",
        "type": "uint16be",
        "len": 1,
        "factor": 1,
        "offset": 0,
        "formula": "",
        "role": "value",
        "room": "",
        "poll": true,
        "wp": "",
        "cw": "",
        "isScale": "",
        "deviceId": 1,
        "_address": 0
      },
      {
        "address": 1156,
        "name": "Frequency_Grid",
        "description": "",
        "unit": "Hz",
        "type": "uint16be",
        "len": 1,
        "factor": "0.01",
        "offset": 0,
        "formula": "",
        "role": "value",
        "room": "",
        "poll": true,
        "wp": "",
        "cw": "",
        "isScale": "",
        "deviceId": 1,
        "_address": 0
      },
      {
        "address": 1157,
        "name": "ActivePower_Output_Total",
        "description": "",
        "unit": "kW",
        "type": "int16be",
        "len": 1,
        "factor": 1,
        "offset": 0,
        "formula": "",
        "role": "value",
        "room": "",
        "poll": true,
        "wp": "",
        "cw": "",
        "isScale": "",
        "deviceId": 1,
        "_address": 0
      },
      {
        "address": 1160,
        "name": "ActivePower_PCC_Total",
        "description": "",
        "unit": "kW",
        "type": "int16be",
        "len": 1,
        "factor": 1,
        "offset": 0,
        "formula": "",
        "role": "value",
        "room": "",
        "poll": true,
        "wp": "",
        "cw": "",
        "isScale": "",
        "deviceId": 1,
        "_address": 0
      },
      {
        "address": 1198,
        "name": "ActivePower_PV_Ext",
        "description": "",
        "unit": "kW",
        "type": "int16be",
        "len": 1,
        "factor": 1,
        "offset": 0,
        "formula": "",
        "role": "value",
        "room": "",
        "poll": true,
        "wp": "",
        "cw": "",
        "isScale": "",
        "deviceId": 1,
        "_address": 0
      },
      {
        "address": 1199,
        "name": "ActivePower_Load_Sys",
        "description": "",
        "unit": "kW",
        "type": "int16be",
        "len": 1,
        "factor": 1,
        "offset": 0,
        "formula": "",
        "role": "value",
        "room": "",
        "poll": true,
        "wp": "",
        "cw": "",
        "isScale": "",
        "deviceId": 1,
        "_address": 0
      },
      {
        "address": 1284,
        "name": "ActivePower_Load_Total",
        "description": "",
        "unit": "kW",
        "type": "int16be",
        "len": 1,
        "factor": 1,
        "offset": 0,
        "formula": "",
        "role": "value",
        "room": "",
        "poll": true,
        "wp": "",
        "cw": "",
        "isScale": "",
        "deviceId": 1,
        "_address": 0
      },
      {
        "address": 1542,
        "name": "Power_Bat1",
        "description": "",
        "unit": "kW",
        "type": "int16be",
        "len": 1,
        "factor": 1,
        "offset": 0,
        "formula": "",
        "role": "value",
        "room": "",
        "poll": true,
        "wp": "",
        "cw": "",
        "isScale": "",
        "deviceId": 1,
        "_address": 0
      }
    ]
  },
  "protectedNative": [],
  "encryptedNative": [],
  "notifications": [],
  "instanceObjects": [
    {
      "_id": "",
      "type": "meta",
      "common": {
        "type": "meta"
      },
      "native": {}
    },
    {
      "_id": "info",
      "type": "channel",
      "common": {
        "name": "Information"
      },
      "native": {}
    },
    {
      "_id": "info.connection",
      "type": "state",
      "common": {
        "role": "indicator.connected",
        "name": "If master connected",
        "type": "boolean",
        "read": true,
        "write": false,
        "def": false
      },
      "native": {}
    }
  ],
  "objects": [],
  "from": "system.adapter.admin.0",
  "user": "system.user.admin",
  "ts": 1756223306613
}

Habt ihr einen Rat für mich?

sail4fun

@maddin77
Hallo
Ich habe mir jetzt den https://www.amazon.de/Waveshare-RS48…&tag=pvforum-21 gekauft. Ich bin seit 2 Tagen vergeblich dabei die Verbindung hinzubekommen.

Ich habe einen Sofar Solar 4600 Hyd EP . Ich kann den Waveshare bereits per Wlan erreichen. Ich bekomme aber keine Verbindung/keine Daten in den Modbus Adapter des IO brokers . Was muss ich am Waveshare einstellen . Ich benutzte das originale Waveshare Config und die Weboberfläche des Waveshare. Und wenn das erledigt ist was kommt dann in den IOBROKER ??

Wäre schön wenn du mir da helfen könntest.
LG Chris

spicer

@sail4fun
Ich stehe da leider auch am Anfang.
Im ioBroker musst Du jedenfalls den Adapter "modbus" verwenden.

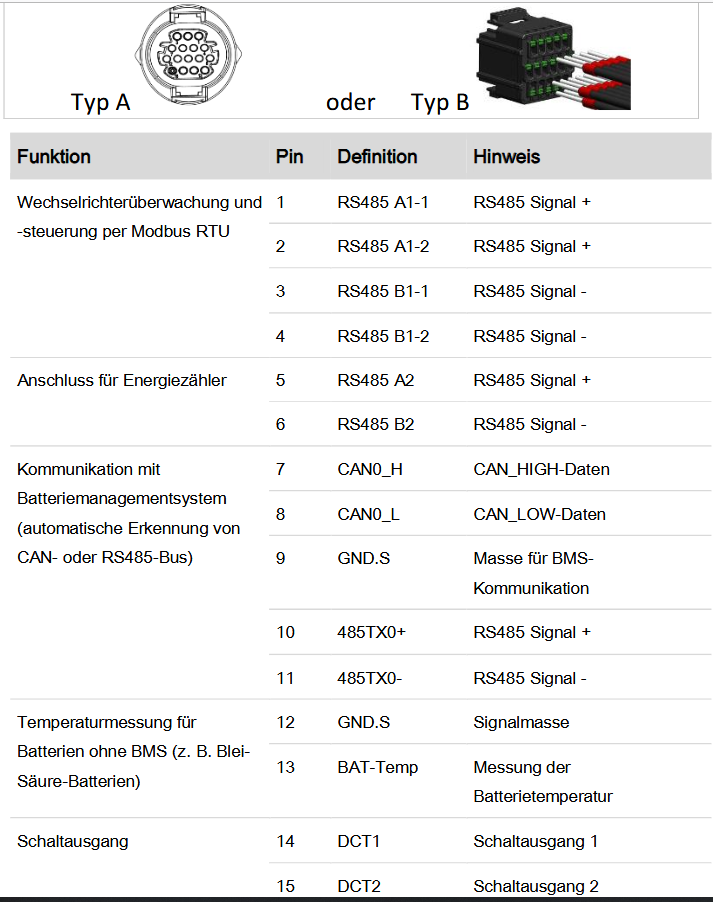

Bei mir war es so, dass Sofar beim vorkonfektionierten Datenkabel die Adern 1 und 3 nicht verdrahtet hat im Stecker.

Maddin77

@sail4fun sagte in Sofar Solar HYD10 KTL Wechselrichter an modbus Adapter:

@maddin77
Hallo
Ich habe mir jetzt den https://www.amazon.de/Waveshare-RS48…&tag=pvforum-21 gekauft. Ich bin seit 2 Tagen vergeblich dabei die Verbindung hinzubekommen.

Ich habe einen Sofar Solar 4600 Hyd EP . Ich kann den Waveshare bereits per Wlan erreichen. Ich bekomme aber keine Verbindung/keine Daten in den Modbus Adapter des IO brokers . Was muss ich am Waveshare einstellen . Ich benutzte das originale Waveshare Config und die Weboberfläche des Waveshare. Und wenn das erledigt ist was kommt dann in den IOBROKER ??

Wäre schön wenn du mir da helfen könntest.
LG Chris

@spicer sagte in Sofar Solar HYD10 KTL Wechselrichter an modbus Adapter:

@sail4fun
Ich stehe da leider auch am Anfang.
Im ioBroker musst Du jedenfalls den Adapter "modbus" verwenden.

Bei mir war es so, dass Sofar beim vorkonfektionierten Datenkabel die Adern 1 und 3 nicht verdrahtet hat im Stecker.

ich poste euch heute Abend mal meine Einstellungen vom Waveshare und vom IOB Modbus
evtl hilft euch das.

Bei mir läuft das im 15Sek Takt ohne Fehler oder Probleme seit langer Zeit

Maddin77

@spicer sagte in Sofar Solar HYD10 KTL Wechselrichter an modbus Adapter:

dass Sofar beim vorkonfektionierten Datenkabel die Adern 1 und 3 nicht verdrahtet hat im Stecker.

da ist doch gar kein Kabel in dem Stecker?
hier musst du doch eh alles selber anschließen, sei es SM oder Batterie oder RS485

spicer

@maddin77
Bei mir schon, weil ich auch eine Notstromverteilung habe.

Maddin77

@spicer sagte in Sofar Solar HYD10 KTL Wechselrichter an modbus Adapter:

@maddin77
Bei mir schon, weil ich auch eine Notstromverteilung habe.

Wir reden schon vom gleichen (hoffentlich)

denn Notstrom habe ich auch, des wegen kommt der Stecker auch ohne Kabel, das muss man alles selber anschließen

spicer

@maddin77
Jawohl genau den.
Da ich auch Notstrom habe, wurde ein 3 zeiliger AP Verteiler inkl vorkonfektioniertes COM Kabel mitgeliefert.
In diesem COM Stecker waren nur ein paar Adern aufgeschaltet.
Sollte nur ein Hinweis sein. Ich selber habe lange gesucht, bevor ich diesen Stecker auseinander nahm ;)

Maddin77

@sail4fun sagte in Sofar Solar HYD10 KTL Wechselrichter an modbus Adapter:

Ich habe einen Sofar Solar 4600 Hyd EP . Ich kann den Waveshare bereits per Wlan erreichen. Ich bekomme aber keine Verbindung/keine Daten in den Modbus Adapter des IO brokers . Was muss ich am Waveshare einstellen . Ich benutzte das originale Waveshare Config und die Weboberfläche des Waveshare. Und wenn das erledigt ist was kommt dann in den IOBROKER ??

Wäre schön wenn du mir da helfen könntest.
LG Chris

@spicer sagte in Sofar Solar HYD10 KTL Wechselrichter an modbus Adapter:

@sail4fun
Ich stehe da leider auch am Anfang.
Im ioBroker musst Du jedenfalls den Adapter "modbus" verwenden.

Bei mir war es so, dass Sofar beim vorkonfektionierten Datenkabel die Adern 1 und 3 nicht verdrahtet hat im Stecker.

hallo ihr zwei
Anbei meine ganzen Einstellungen

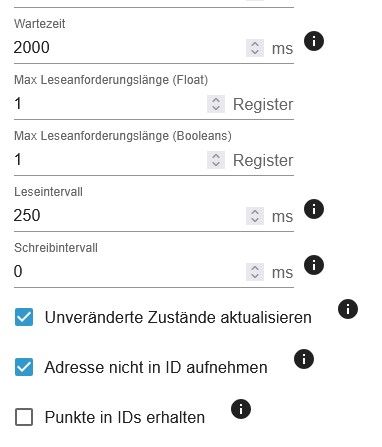

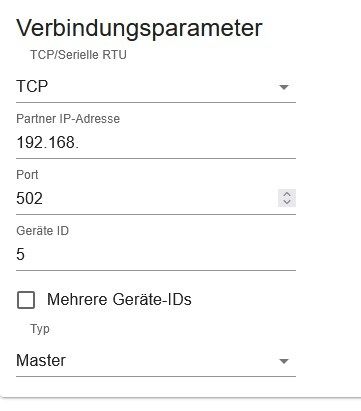

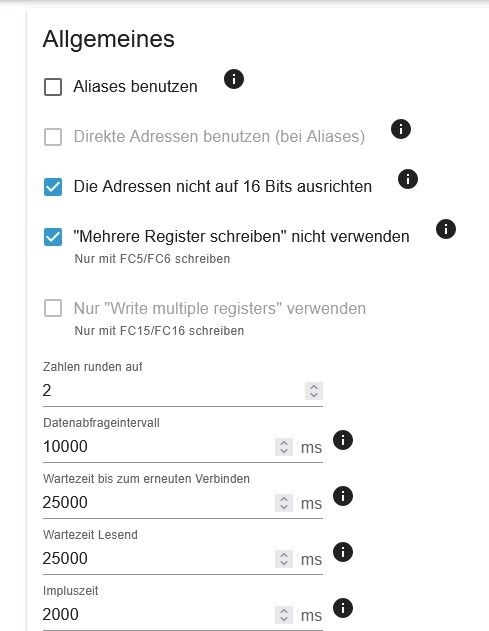

IOBroker

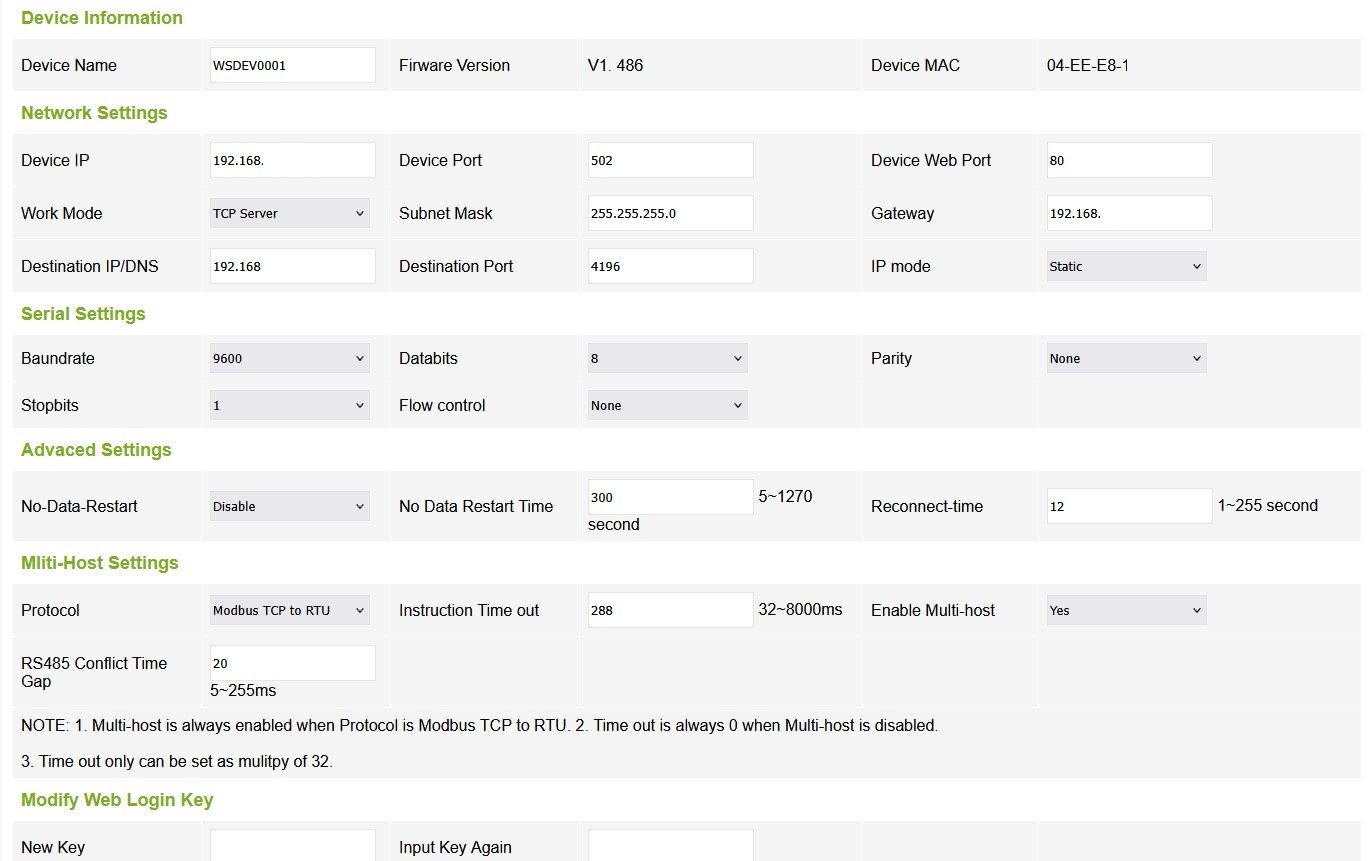

Waveshare

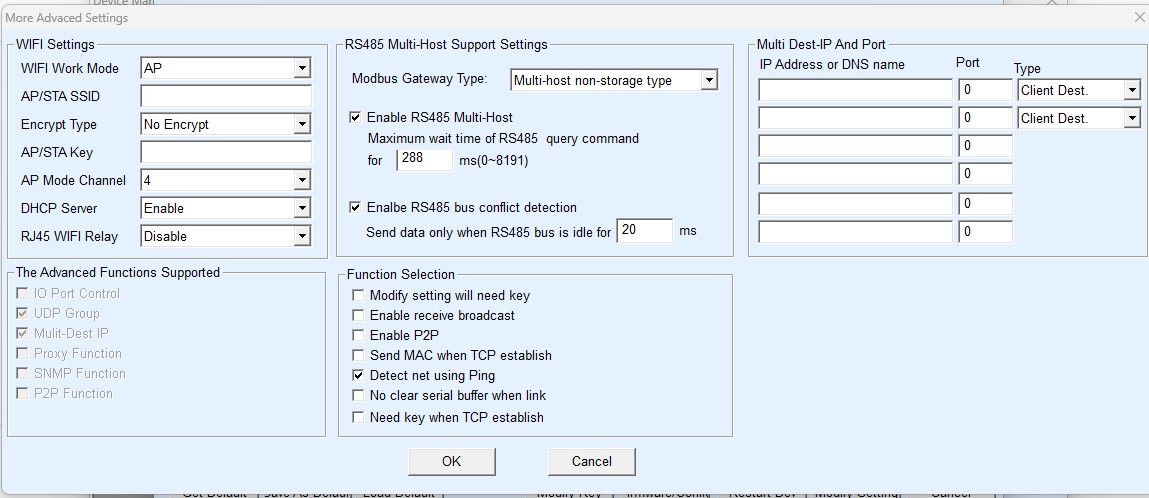

Waveshare2 VirCom.jpg

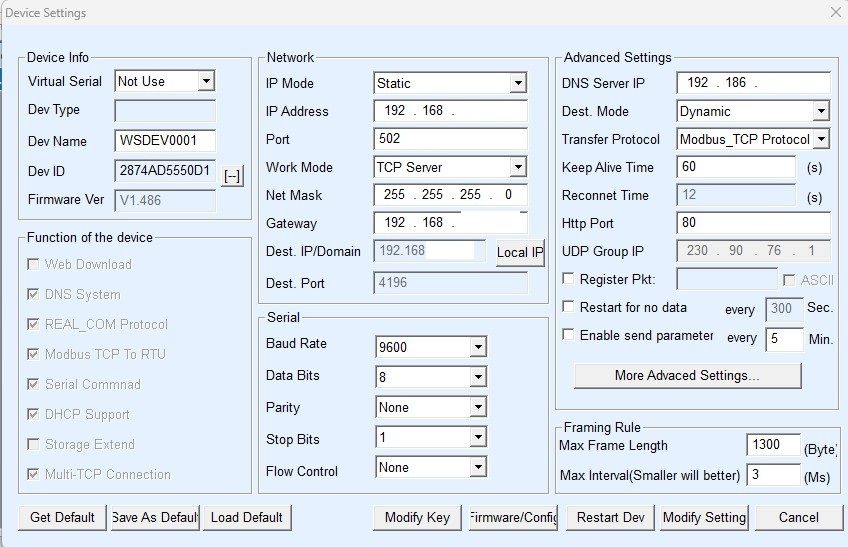

Waveshare1 VirCom.jpg

spicer

@maddin77
Als Provisorium, bis Deine Datenübertragung läuft, hätte ich hier
https://github.com/ltspicer/ioBroker.sofarcloud
einen Adapter geschrieben, welcher über die SOFARcloud läuft.

Maddin77

@spicer sagte in Sofar Solar HYD10 KTL Wechselrichter an modbus Adapter:

@maddin77
Als Provisorium, bis Deine Datenübertragung läuft, hätte ich hier
https://github.com/ltspicer/ioBroker.sofarcloud
einen Adapter geschrieben, welcher über die SOFARcloud läuft.

Meine Daten laufen....

spicer

@maddin77
Freut mich.
Oder meintest Du, dass Du die Daten ohne meinen Adapter bereits lesen konntest?

sail4fun

@maddin77
Hallo ich habe mir jetzt am Wochenende deine Beschreibung verinnerlicht. Mein Config Programm von Waveshare sieht anders als deines aus., Ich habe den hier https://www.waveshare.com/wiki/RS485_TO_WIFI/ETH und versuche bisher erfolglos eine Wifiverbindung aufzubauen. Weißt du ob das mit dem auch geht? Liebe Grüße Chris

Maddin77

@spicer sagte in Sofar Solar HYD10 KTL Wechselrichter an modbus Adapter:

@maddin77
Freut mich.
Oder meintest Du, dass Du die Daten ohne meinen Adapter bereits lesen konntest?

ja direkt über Modbus und dem Waveshare in den IO

Maddin77

@sail4fun sagte in Sofar Solar HYD10 KTL Wechselrichter an modbus Adapter:

@maddin77
Hallo ich habe mir jetzt am Wochenende deine Beschreibung verinnerlicht. Mein Config Programm von Waveshare sieht anders als deines aus., Ich habe den hier https://www.waveshare.com/wiki/RS485_TO_WIFI/ETH und versuche bisher erfolglos eine Wifiverbindung aufzubauen. Weißt du ob das mit dem auch geht? Liebe Grüße Chris

Sorry, da kann ich dir nicht helfen

sail4fun

Herzlichen Dank an alle Mithelfenden. Endlich bekomme ich den Datenzugriff:+1:

Maddin77

@sail4fun sagte in Sofar Solar HYD10 KTL Wechselrichter an modbus Adapter:

Herzlichen Dank an alle Mithelfenden. Endlich bekomme ich den Datenzugriff:+1:

kannst deine Lösung hier Schreiben? Was zum Erfolg geführt hat.
Falls nochmal jemand ähnliche Probleme hätte.

spicer

@sail4fun
Könntest Du die Liste der wichtigsten abgefragten Daten posten bitte?
Ich blicke da noch nicht ganz durch.
Ich habe den genau gleichen Waveshare.

Maddin77

@spicer sagte in Sofar Solar HYD10 KTL Wechselrichter an modbus Adapter:

@sail4fun
Könntest Du die Liste der wichtigsten abgefragten Daten posten bitte?
Ich blicke da noch nicht ganz durch.
Ich habe den genau gleichen Waveshare.

meinst du die Modbus Adressen aus dem IOBroker?

Modbus Adressen 1.jpg
Modbus Adressen 2.jpg

spicer

@maddin77
Ja genau. Ich bekomme das nicht eingestellt.
Ich bekomme auch socket Fehler vom Adapter und somit keine Daten.

Community Forum

NEWS

Sofar Solar HYD10 KTL Wechselrichter an modbus Adapter

Support us

901

32.4k

81.5k

1.3m
