(gelöst) Smartmeter und Logarex13BE Stromzähler

[ReinWei]

Hallo zusammen

ich habe seit einiger Zeit diesen Stromzähler und jetzt eine IR Lesekopf installiert (an einem Raspi). Die Daten kommen auch mit der Konfiguration 9600 8N1 in der Kommandozeile an. Der Zähler soll D0 Protokoll sprechen, es gibt kaum Doku im Netz.

pi@MeterRaspi:~ $ cat /dev/ttyUSB0
aL˘:51.7.0*255(000.86*A)

1-0:71.7.0*255(001.32*A)

1-0:81.7.1*255(119*deg)

1-0:81.7.2*255(240*deg)

1-0:81.7.4*255(080*deg)

1-0:81.7.15*255(088*deg)

1-0:81.7.26*255(086*deg)

1-0:14.7.0*255(50.0*Hz)

1-0:1.8.0*96(00000.3*kWh)

1-0:1.8.0*97(00004.5*kWh)

1-0:1.8.0*98(00069.3*kWh)

1-0:1.8.0*99(00000.0*kWh)

1-0:1.8.0*100(00074.0*kWh)

1-0:0.2.0*255(ver.03,432F,20170504)

1-0:96.90.2*255(0F66)

1-0:97.97.0*255(00000000)

!

/LOG5LK13BE803039



1-0:96.1.0*255(001LOG0065600487)

1-0:1.8.0*255(000074.0264*kWh)

1-0:2.8.0*255(000273.8296*kWh)

1-0:16.7.0*255(000027*W)

1-0:32.7.0*255(227.9*V)

1-0:52.7.0*255(227.2*V)

1-0:72.7.0*255(226.8*V)

1-0:31.7.0*255(001.42*A)

1-0:51.7.0*255(000.86*A)

1-0:71.7.0*255(001.32*A)

1-0:81.7.1*255(119*deg)

1-0:81.7.2*255(239*deg)

1-0:81.7.4*255(080*deg)

1-0:81.7.15*255(088*deg)

1-0:81.7.26*255(086*deg)

1-0:14.7.0*255(50.0*Hz)

1-0:1.8.0*96(00000.3*kWh)

1-0:1.8.0*97(00004.5*kWh)

1-0:1.8.0*98(00069.3*kWh)

1-0:1.8.0*99(00000.0*kWh)

1-0:1.8.0*100(00074.0*kWh)

1-0:0.2.0*255(ver.03,432F,20170504)

1-0:96.90.2*255(0F66)

1-0:97.97.0*255(00000000)

!

/LOG5LK13BE803039



1-0:96.1.0*255(001LOG0065600487)

Den Smartmeter Adapter bekomme ich allerdings nicht "grün"

Sobald ich die Konfiguartionsseite des Adapters aus dem laufenden Zustand öffne, sehe ich im LOG folgendes:

smartmeter.0	2021-04-12 11:19:06.487	warn	(31250) No or too long answer from Serial Device after last request.
smartmeter.0	2021-04-12 11:19:06.483	info	(31250) Error: No or too long answer from Serial Device after last request.
smartmeter.0	2021-04-12 11:17:19.739	info	(31250) List of port: [{"path":"/dev/ttyAMA0"}]
smartmeter.0	2021-04-12 11:17:06.434	info	(31250) starting. Version 3.2.0 in /opt/iobroker/node_modules/iobroker.smartmeter, node: v12.21.0, js-controller: 3.2.16
host.IOBroker	2021-04-12 11:17:04.536	info	instance system.adapter.smartmeter.0 started with pid 31250

Es wird immer der Port /dev/ttyAMA0 angegeben, obwohl ich /dev/ttyUSB0 eingegeben habe.

Ich habe viele unterschiedliche Einstellungen probiert, alles ohne Erfolg.

Ich hoffe, ihr könnt mir helfen

Danke

Reinhold

[Homoran]

@reinwei sagte in Smartmeter und Logarex13BE Stromzähler:

Der Zähler soll D0 Protokoll sprechen,

wer sagt das?
wie kommen die Daten in die Konsole? (Monitor und Adapter geht nicht zusammen. Der serielle Port kann nur von einem genutzt werden)
D0 wäre digitales Kauderwelsch, hier sieht es aber sehr nach Klartextangaben aus

Du hast "Daten werden nur gelesen" eingestellt und bei D0 gibt es jedoch eine bidirektionale Kommunikation mit Wakeup ... sign_on...

EDIT:

erster Treffer bei google:

[ReinWei]

@homoran Danke ich stelle jetzt mal auf SML um

[ReinWei]

@homoran bleibt aber leider gelb; zu deiner Frage Konsole : habe mit via Kitty mit SSH auf dem Pi angemeldet, und mittels Cat /dev/TTYUSB0 die Ausgabe bekommen

[Homoran]

@reinwei sagte in Smartmeter und Logarex13BE Stromzähler:

bleibt aber leider gelb

@reinwei sagte in Smartmeter und Logarex13BE Stromzähler:

stelle jetzt mal auf SML um

welche Einstellungen?

[ReinWei]

@homoran

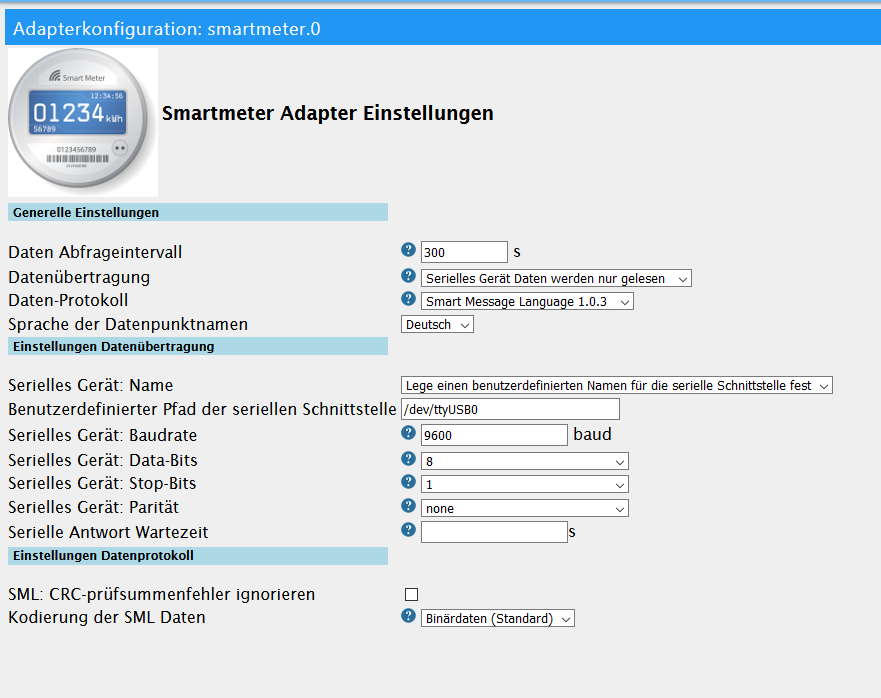

so

[Homoran]

@reinwei ich habe es gerade bei mir probiert.
wenn ich mit puTTY auf den Pi gehe und cat /dev/TTYUSB0 aufrufe, kommt nur Kauderwelsch mit dem Zählernamen in Klartext.
Was immer das bedeutet.

ggf. darfst du unten im SML Format nicht Binärdaten angeben

In meinen Einstellungen habe ich da wo du "lege einen benutzerdefinierten..." stehen hast das Pulldown geöffnet und meinen Lesekopf gefunden.

dadurch habe ich die Zeile darunter nicht.

Es gibt allerdings Berichte hier im Forum, dass einzelne User auf dem Pi erst einmal die sereielle Schnittstelle aktivieren mussten.
Da habe ich keine Ahnung von und auch noch nie machen müssen.

Vielleicht geht es ja an einem anderen USB-Port

[ReinWei]

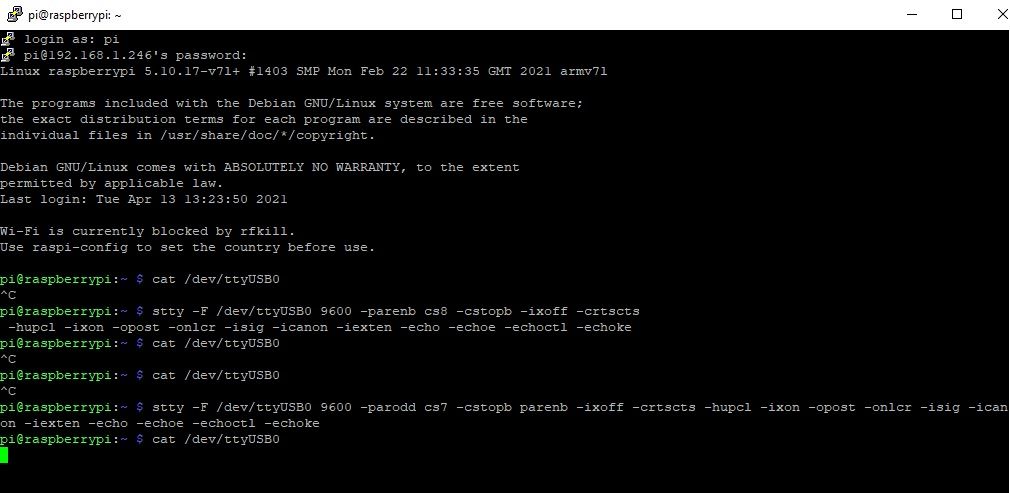

@homoran Ich habe einen Lesekopf mit einem FDTI Chip und die Schnittstelle auf dem Pi mit diesem Befehl auf 9600 8N1 eingestellet
stty -F /dev/ttyUSB0 9600 -parenb cs8 -cstopb -ixoff -crtscts -hupcl -ixon -opost -onlcr -isig -icanon -iexten -echo -echoe -echoctl -echoke
Dies ist vom Hersteller des Lesekopfes für den PI so angegeben worden. Als ich den Lesekopf erstmalig an den PI anschloss wurde die Schnittstelle dev/ttyUSBo initialisiert.

Ich finde im Adapter aber meinen Lesekopf nicht, nur den Hinweis, "Portliste nicht verfügbar"

[Homoran]

@reinwei sagte in Smartmeter und Logarex13BE Stromzähler:

@homoran Ich habe einen Lesekopf mit einem FDTI Chip und die Schnittstelle auf dem Pi mit diesem Befehl auf 9600 8N1 eingestellet
stty -F /dev/ttyUSB0 9600 -parenb cs8 -cstopb -ixoff -crtscts -hupcl -ixon -opost -onlcr -isig -icanon -iexten -echo -echoe -echoctl -echoke
Dies ist vom Hersteller des Lesekopfes für den PI so angegeben worden. Als ich den Lesekopf erstmalig an den PI anschloss wurde die Schnittstelle dev/ttyUSBo initialisiert.

Ich finde im Adapter aber meinen Lesekopf nicht, nur den Hinweis, "Portliste nicht verfügbar"

dann bin ich raus - auf dem Level kenne ich mich nicht aus.

Wenn nach der Initialisierung ein reboot oder ein restart von ioBroker nicht geholfen haben, weiß ich nichts mehr

[ReinWei]

@homoran danke trotzdem

[jayjay]

Hallo zusammen,
ich komme hier leider auch nicht weiter. Ich bekomme einfach keine Daten von meinem Logarex LK13BE Smartmeter.
Der Adapter wird nicht grün, auch über cat /dev/ttyUSB0 kommen keine Daten.
Ich habe den Weidemann IR Adapter direkt an einem Raspberry 4 B.
IOBroker ist auf dem aktuellen Stand:
Platform linux
Betriebssystem linux
Architektur arm
CPUs 4
Geschwindigkeit 800 MHz
Modell ARMv7 Processor rev 3 (v7l)
RAM 7.69 GB
Node.js v12.22.1
NPM 6.14.12

smartmeter.0	2021-04-13 13:41:55.501	debug	(1635) system.adapter.admin.0: logging true
smartmeter.0	2021-04-13 13:40:33.882	debug	(1635) SET MESSAGE TIMEOUT TIMER: 120000
smartmeter.0	2021-04-13 13:40:33.880	debug	(1635) SERIALPORT OPEN
smartmeter.0	2021-04-13 13:40:33.874	debug	(1635) CREATE SERIALPORT: 9600 7 1 even
smartmeter.0	2021-04-13 13:40:28.873	debug	(1635) SCHEDULE NEXT RUN IN 5s
smartmeter.0	2021-04-13 13:40:28.872	debug	(1635) SERIALPORT CLOSE
smartmeter.0	2021-04-13 13:40:28.868	debug	(1635) Transport Reset!! Restart = true
smartmeter.0	2021-04-13 13:40:28.867	debug	(1635) Error: No or too long answer from Serial Device after last request.
smartmeter.0	2021-04-13 13:40:28.867	warn	(1635) No or too long answer from Serial Device after last request.
smartmeter.0	2021-04-13 13:40:28.866	debug	(1635) Error: No or too long answer from Serial Device after last request.
smartmeter.0	2021-04-13 13:40:28.865	debug	(1635) MESSAGE TIMEOUT TRIGGERED
host.raspberrypi	2021-04-13 13:40:11.488	info	Updating repository "default" under "http://download.iobroker.net/sources-dist.json"
smartmeter.0	2021-04-13 13:38:28.862	debug	(1635) SET MESSAGE TIMEOUT TIMER: 120000
smartmeter.0	2021-04-13 13:38:28.857	debug	(1635) SERIALPORT OPEN
smartmeter.0	2021-04-13 13:38:28.847	debug	(1635) CREATE SERIALPORT: 9600 7 1 even
smartmeter.0	2021-04-13 13:38:23.845	debug	(1635) SCHEDULE NEXT RUN IN 5s
smartmeter.0	2021-04-13 13:38:23.844	debug	(1635) SERIALPORT CLOSE
smartmeter.0	2021-04-13 13:38:23.841	debug	(1635) Transport Reset!! Restart = true
smartmeter.0	2021-04-13 13:38:23.840	debug	(1635) Error: No or too long answer from Serial Device after last request.
smartmeter.0	2021-04-13 13:38:23.839	warn	(1635) No or too long answer from Serial Device after last request.
smartmeter.0	2021-04-13 13:38:23.838	debug	(1635) Error: No or too long answer from Serial Device after last request.
smartmeter.0	2021-04-13 13:38:23.837	debug	(1635) MESSAGE TIMEOUT TRIGGERED

Ich hoffe hier kann mir jemand weiterhelfen. Ich verzweifel.
Gruß
Jayjay

[Homoran]

@jayjay

@jayjay sagte in Smartmeter und Logarex13BE Stromzähler:

über cat /dev/ttyUSB0 kommen keine Daten.
Ich habe den Weidemann IR Adapter direkt an einem Raspberry 4 B.

das könnte dann am ehesten ein nicht richtig sitzender Kopf sein.

Der Port passt und wird geöffnet - dann ist Schluss!

Du hast UTF-8 als Codierung eingegeben, evtl. ist das was für @ReinWei
das passt zu seinem Klartextabruf in der Konsole

[jayjay]

@homoran
den Kopf habe ich schon bewegt und in verschiedenen Positionen versucht, leider bekomme ich hier keine Antwort.
Auch das Kabel vom Pi zum Weidemann Adapter habe ich getauscht.
Anleitung Smartmeter Logarex

Auch den PIN habe ich. Ich kann die Daten nur direkt am Zähler ablesen.
In der Anleitung steht auch Baud 9600 wobei in den Foren immer von 300 gesprochen wird.
Ich habe keine Ahnung was ich noch versuchen kann.

Welche Möglichkeit gibt es denn noch um den Sensor am Pi zu testen?
Ich habe bereits die Software von Weidemann am Windows PC versucht, aber auch bekomme ich keine Daten vom Stromzähler.

Ich habe gelsen man könnte mit eine alten Kamera den Optischen Anschluss kontrollieren? Kann es sein das diese Problem vom Zähler her kommt, also das keine Daten gesendet werden?
