    S7 Adapter für Logo einrichten

    This topic has been deleted. Only users with topic management privileges can see it.
    • C
      Cevapkiki @Mika 0 last edited by

      Hallo zusammen,
      also ich sehe jetzt, dass beim Druck auf den Button in der VIS etwas in der Logo ankommt. Allerdings bewirkt dieser Eingang I1, dass beim mechanischen Knopfdruck etwas hochfährt...Bedeutet, ich muss da schon auf dem mechanischem Schalter draufbleiben. In der VIS geht das natürlich nicht...Drücke ich hier den Button, dann kommt das Signal nur ganz kurz in der Logo an und es tut sich nichts.

      Wie könnte ich das umsetzen?
      Vielen Dank an alle!

      hartmut 1 Reply Last reply Reply Quote 0
      • hartmut
        hartmut @Cevapkiki last edited by

        @cevapkiki
        ohne Funktionsbeschreibung der SPS-Steuerung kann man schwer was Sagen, ich hätte zumindest viele offene Frage. Was passiert im Fehlerfall wenn das Signal der Visu ausbleibt, gibt es Sicherheitsanforderungen existiert eine Rückmeldung u.s.w.
        Eine Möglichkeit wäre RS flip flop mit rücksetzen nach Zeit x.
        Aber wie gesagt, dann müsste man tiefer in dein Programm einsteigen.

        M 1 Reply Last reply Reply Quote 0
        • M
          Mika 0 @hartmut last edited by

          @hartmut RS oder Stromstoßschalter... Jetzt sind schon 2 die gleichen Aussagen da.

          @Cevapkiki Wenn du ein Signal siehst, kannst das auswerten und verwenden. Entweder im Nodered, oder im Logosoft, Script, ...
          Wo du dein eigentliches Programm der Automatisierung machst bleibt dir überlassen.
          Am einfachsten bleibt die Logo. Wenn du eingearbeitet bist, kannst umbauen in andere Geräte.

          C 1 Reply Last reply Reply Quote 0
          • C
            Cevapkiki @Mika 0 last edited by

            Vielen Dank für die Tipps, aber ich schaffe es einfach nicht...Wahrscheinlich verstehe ich das ganze noch nicht.

            Nochmal zusammengefasst, vllt kann mir das dann jemand so erklären, dass ich es hinbekomme 😉

            Logo:
            Habe auf der Logo diesen Schaltplan geladen:

            Wenn ich nun einen mechanischen Kippschalter nach oben gedrückt halte (Beim Online-Test leuchten hier I1, M1, Q1 und Q2 auf), fährt etwas hoch, Kippschalter nach unten->Fährt runter (Hier leuchten im Moment I2, Q2 & Q3 auf). Soweit so gut.

            iobroker:
            Adapter verbunden, klappt.

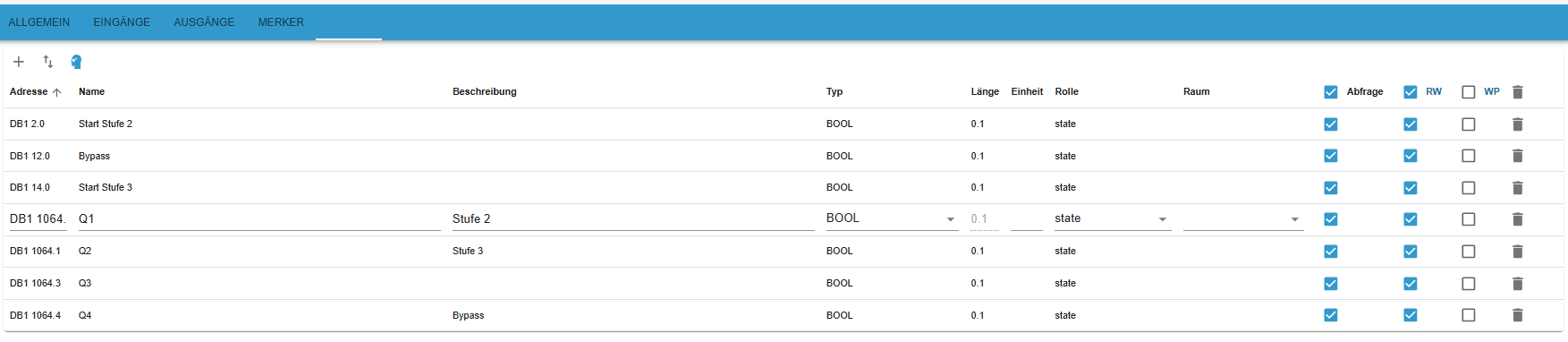

            Was muss ich nun in den Adaptereinstellungen eintragen, dass ich über die VIS die Kabine nun rauf und runter fahren kann:

            Entschuldigt bitte mein Unwissen, aber ohne Euch komme ich nicht weiter 😞

            Vielen vielen Dank!

            M 1 Reply Last reply Reply Quote 0
            • M
              mane444 @Cevapkiki last edited by

              @cevapkiki Hi, ich denke du solltest das mit einem RS Glied in der Logo machen. So in der Art:
              Dann kannst du die Netzwerkeingänge auf WP setzten.
              Beim schreiben von "true" auf den Datenpunkt im IOB wird das RS Glied gesetzt oder zurückgesetzt.
              Es können zusätzlich noch die Taster an den Hardwareeingängen I1 und I2 das gleiche machen.

              C 1 Reply Last reply Reply Quote 0
              • C
                Cevapkiki @mane444 last edited by

                @mane444 Danke! Glaube, wir kommen der Sache schon näher 🙂

                Habe da aber ein Problem....Ich brauche ja immer 2 Ausgänge, damit die Kabine fährt.
                Betätigung I1 müssen Q1 und Q2 angesprochen werden.
                Bei I2 dürfen nur Q2 & Q3 aktiviert werden.

                I1 ist ok:

                Wie muss ich hier I2 noch anbinden?
                Vielen Dank!

                M 1 Reply Last reply Reply Quote 0
                • M
                  mane444 @Cevapkiki last edited by

                  @cevapkikimüsste so klappen:

                  C 1 Reply Last reply Reply Quote 0
                  • C
                    Cevapkiki @mane444 last edited by

                    Hi @mane444, super vielen Dank.
                    Funktioniert...TOP.

                    Wenn Du mir jetzt noch zeigen könntest wie ich zwischendrin noch 'stoppen' könnte, wäre ich sehr glücklich 🙂

                    Heißt, I1 drücken, Kabine fährt, nochmal I1 oder eine andere Taste drücken, Kabin stoppt.

                    Und das gleiche auch bei I2.

                    Vielen lieben Dank!

                    Gruß

                    M 1 Reply Last reply Reply Quote 0
                    • M
                      mane444 @Cevapkiki last edited by

                      @cevapkiki Hi das sollte so aber nun passen.

                      M 1 Reply Last reply Reply Quote 0
                      • M
                        Mika 0 @mane444 last edited by Mika 0

                        @mane444
                        Es gibt auch eine super Liste hier:
                        http://www.frickelzeugs.de/logo-programmierung/vm-adressen-der-logo/

                        Bsp: NI30 in der Logo, dann direkt den Wert DB1 1249.5 eintragen im iobroker. Fertig. Ohne VM Adresse.

                        Über Nodered habe ich immer mit den VM Adresse gearbeitet, im IObroker Direktauswahl 😉

                        Korrektur: Das obere Beispiel hat bei mir nicht mit allen Logo Bausteinen funktioniert. Also testen, dann einsetzen.

                        1 Reply Last reply Reply Quote 0
                        • N
                          nyessthorin @Elektroniker86 last edited by

                          @elektroniker86 Hallo,
                          ich habe das gleiche Problem wie der Verfasser, allerdings konnte ich das Problem auch mit deiner tollen Anleitung und Erklärung nicht beheben.

                          Ich habe vier Logos, wollte die Verbindung erst einmal nur mit einer von ihnen testen. Der S7 Adapter spuckt ein rotes Kreuz bei "Verbunden mit Gerät oder Dienst" aus und Code #113 im Protokoll - auch wenn ich die Einstellungen genau wie von dir beschrieben vornehme. Außerdem habe ich versucht, die Logo über den Adapter und auch einfach über meinen Computer anzupingen - ohne Erfolg. Andere Geräte anpingen (z.B. mein Handy) funktioniert über beide Wege einwandfrei, es liegt also schon mal nicht am Raspberry würde ich sagen.

                          Hardwareaufbau ist wie folgt: Logos -> Switch -> Repeater -> Router über Wifi. Die Lampen an den Ports des Switch, wo die Logos angeschlossen sind, blinken fleißig.

                          Auf der anderen Seite ist Raspberry mit LAN verbunden.

                          HILFE!

                          M 1 Reply Last reply Reply Quote 0
                          • M
                            Mika 0 @nyessthorin last edited by

                            @nyessthorin sagte in S7 Adapter für Logo einrichten:

                            er vo

                            Also es läuft bei mir eigentlich problemlos.

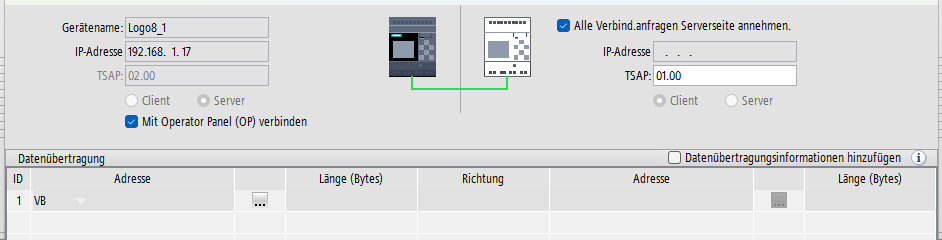

                            1. Logos bekommen eine feste IP. Ich kann bei mir diese über den Webbrowser anschauen: IP eingeben, das kommt:
                              Wenn das bei dir geht kannst nach meinen Anleitungen oben schauen.
                              Die Verbindung wird hergestellt.

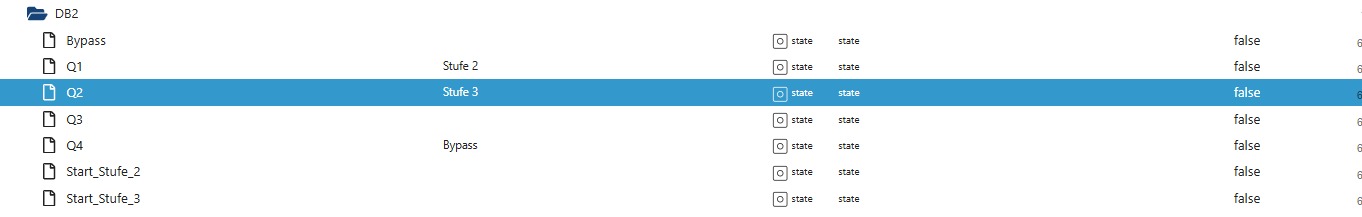

                              sieht dann so aus:

                            Wenn das geht und die Verbindung steht, weiter mit meinen und den anderen Anleitungen oben.

                            Iob_Tom 1 Reply Last reply Reply Quote -1
                            • Iob_Tom
                              Iob_Tom @Mika 0 last edited by

                              This post is deleted!
