S7 Adapter für Logo einrichten

Geplant Angeheftet Gesperrt Verschoben ioBroker Allgemein
83 Beiträge 19 Kommentatoren 17.9k Aufrufe 15 Watching
  • Älteste zuerst
  • Neuste zuerst
  • Meiste Stimmen
Antworten
  • In einem neuen Thema antworten
Anmelden zum Antworten
Dieses Thema wurde gelöscht. Nur Nutzer mit entsprechenden Rechten können es sehen.
  • C Cevapkiki

    Hi Mika, danke.
    Habe es jetzt so umgesetzt wie Du es geschrieben hast. Kann aber den Netzwerkeingang nicht steuern, da tut sich nix.

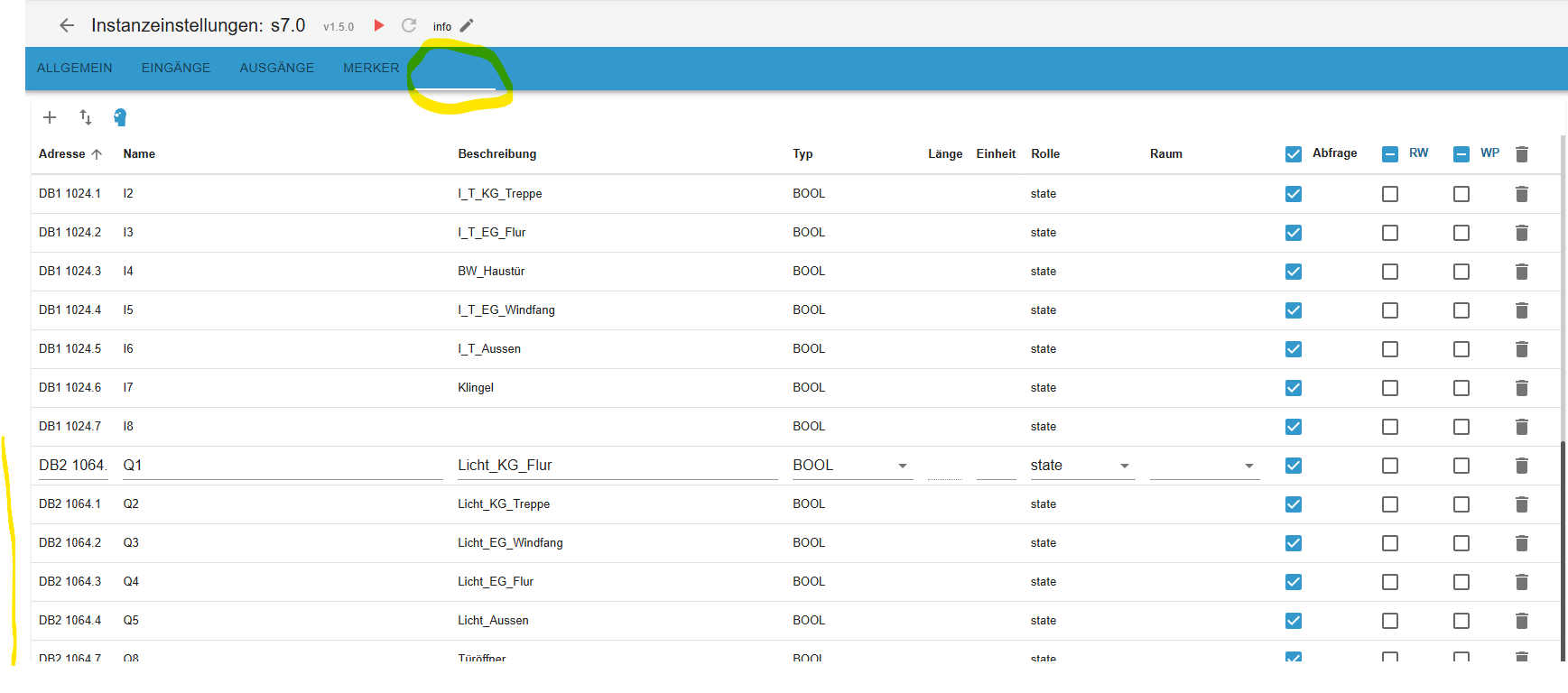

    Was mir auffällt: ich hab in den Adapterinstanzeinstellungen die Spalten RW und WP nicht. Ist das wichtig?

    Danke & Gruß

    M Offline
    M Offline
    mane444
    schrieb am zuletzt editiert von
    #66

    @cevapkiki Hallo hier auf Experte schalten dann kommen die Spalten zum Vorschein. 01092b5b-5c5c-4d4b-ba6d-de2d876583b2-image.png

    1 Antwort Letzte Antwort
    0
    • C Cevapkiki

      Hi Mika, danke.
      Habe es jetzt so umgesetzt wie Du es geschrieben hast. Kann aber den Netzwerkeingang nicht steuern, da tut sich nix.

      Was mir auffällt: ich hab in den Adapterinstanzeinstellungen die Spalten RW und WP nicht. Ist das wichtig?

      Danke & Gruß

      hartmutH Offline
      hartmutH Offline
      hartmut
      schrieb am zuletzt editiert von
      #67

      @cevapkiki
      Für RW musst Du den erweiterten Modus einschalten.Logo.png
      Was soll den der NI1 in Deinem Beispiel bewirken? Die Netzwerkeingänge werden nach Beschreiben nicht automatisch rückgesetzt. Halt wie bei einem Bit im DB.

      E 1 Antwort Letzte Antwort
      0
      • hartmutH hartmut

        @cevapkiki
        Für RW musst Du den erweiterten Modus einschalten.Logo.png
        Was soll den der NI1 in Deinem Beispiel bewirken? Die Netzwerkeingänge werden nach Beschreiben nicht automatisch rückgesetzt. Halt wie bei einem Bit im DB.

        E Offline
        E Offline
        edstobi
        schrieb am zuletzt editiert von
        #68

        Ich löse meine Ausgabe an die Logo so:
        Ich habe einen Trigger, welche egal was passiert, nach 250 ms ein false sendet, bzw. einen zweiten Eingang an die LOGO wo ich keine automatische Rücksetzen habe.
        Da ich das Topic immer mitgebe, benötige ich nur diese beiden Zugänge pro LOGO um etwas zu senden

        hartmutH 1 Antwort Letzte Antwort
        0
        • E edstobi

          Ich löse meine Ausgabe an die Logo so:
          Ich habe einen Trigger, welche egal was passiert, nach 250 ms ein false sendet, bzw. einen zweiten Eingang an die LOGO wo ich keine automatische Rücksetzen habe.
          Da ich das Topic immer mitgebe, benötige ich nur diese beiden Zugänge pro LOGO um etwas zu senden

          hartmutH Offline
          hartmutH Offline
          hartmut
          schrieb am zuletzt editiert von
          #69

          @edstobi
          kommt ja immer aufs Konzept an. Ich habe mehrere Logos, die autark laufen, für Heizung, Lichtsteuerung, Dachfenster u.s.w.
          iobroker ist die Schnittstelle zur Visualisierung, in meinem Fall iqontrol. Mit VIS habe ich nichts am Hut und Node-Red nutze ich wiederum nur als Schnittstelle zu den PV-Wechselrichtern.

          1 Antwort Letzte Antwort
          0
          • C Cevapkiki

            Hi Mika, danke.
            Habe es jetzt so umgesetzt wie Du es geschrieben hast. Kann aber den Netzwerkeingang nicht steuern, da tut sich nix.

            Was mir auffällt: ich hab in den Adapterinstanzeinstellungen die Spalten RW und WP nicht. Ist das wichtig?

            Danke & Gruß

            M Offline
            M Offline
            Mika 0
            schrieb am zuletzt editiert von
            #70

            @cevapkiki Du musst das einfach so machen wie meine Beispiele. Und im LogoSoft die Live View an dann siehst du ob was kommt. Wichtig, den S7 Adapter lesen. Dann klappts bestimmt.

            C 1 Antwort Letzte Antwort
            0
            • M Mika 0

              @cevapkiki Du musst das einfach so machen wie meine Beispiele. Und im LogoSoft die Live View an dann siehst du ob was kommt. Wichtig, den S7 Adapter lesen. Dann klappts bestimmt.

              C Offline
              C Offline
              Cevapkiki
              schrieb am zuletzt editiert von
              #71

              Hallo zusammen,
              also ich sehe jetzt, dass beim Druck auf den Button in der VIS etwas in der Logo ankommt. Allerdings bewirkt dieser Eingang I1, dass beim mechanischen Knopfdruck etwas hochfährt...Bedeutet, ich muss da schon auf dem mechanischem Schalter draufbleiben. In der VIS geht das natürlich nicht...Drücke ich hier den Button, dann kommt das Signal nur ganz kurz in der Logo an und es tut sich nichts.

              Wie könnte ich das umsetzen?
              Vielen Dank an alle!

              hartmutH 1 Antwort Letzte Antwort
              0
              • C Cevapkiki

                Hallo zusammen,
                also ich sehe jetzt, dass beim Druck auf den Button in der VIS etwas in der Logo ankommt. Allerdings bewirkt dieser Eingang I1, dass beim mechanischen Knopfdruck etwas hochfährt...Bedeutet, ich muss da schon auf dem mechanischem Schalter draufbleiben. In der VIS geht das natürlich nicht...Drücke ich hier den Button, dann kommt das Signal nur ganz kurz in der Logo an und es tut sich nichts.

                Wie könnte ich das umsetzen?
                Vielen Dank an alle!

                hartmutH Offline
                hartmutH Offline
                hartmut
                schrieb am zuletzt editiert von
                #72

                @cevapkiki
                ohne Funktionsbeschreibung der SPS-Steuerung kann man schwer was Sagen, ich hätte zumindest viele offene Frage. Was passiert im Fehlerfall wenn das Signal der Visu ausbleibt, gibt es Sicherheitsanforderungen existiert eine Rückmeldung u.s.w.
                Eine Möglichkeit wäre RS flip flop mit rücksetzen nach Zeit x.
                Aber wie gesagt, dann müsste man tiefer in dein Programm einsteigen.

                M 1 Antwort Letzte Antwort
                0
                • hartmutH hartmut

                  @cevapkiki
                  ohne Funktionsbeschreibung der SPS-Steuerung kann man schwer was Sagen, ich hätte zumindest viele offene Frage. Was passiert im Fehlerfall wenn das Signal der Visu ausbleibt, gibt es Sicherheitsanforderungen existiert eine Rückmeldung u.s.w.
                  Eine Möglichkeit wäre RS flip flop mit rücksetzen nach Zeit x.
                  Aber wie gesagt, dann müsste man tiefer in dein Programm einsteigen.

                  M Offline
                  M Offline
                  Mika 0
                  schrieb am zuletzt editiert von
                  #73

                  @hartmut RS oder Stromstoßschalter... Jetzt sind schon 2 die gleichen Aussagen da.

                  @Cevapkiki Wenn du ein Signal siehst, kannst das auswerten und verwenden. Entweder im Nodered, oder im Logosoft, Script, ...
                  Wo du dein eigentliches Programm der Automatisierung machst bleibt dir überlassen.
                  Am einfachsten bleibt die Logo. Wenn du eingearbeitet bist, kannst umbauen in andere Geräte.

                  C 1 Antwort Letzte Antwort
                  0
                  • M Mika 0

                    @hartmut RS oder Stromstoßschalter... Jetzt sind schon 2 die gleichen Aussagen da.

                    @Cevapkiki Wenn du ein Signal siehst, kannst das auswerten und verwenden. Entweder im Nodered, oder im Logosoft, Script, ...
                    Wo du dein eigentliches Programm der Automatisierung machst bleibt dir überlassen.
                    Am einfachsten bleibt die Logo. Wenn du eingearbeitet bist, kannst umbauen in andere Geräte.

                    C Offline
                    C Offline
                    Cevapkiki
                    schrieb am zuletzt editiert von
                    #74

                    Vielen Dank für die Tipps, aber ich schaffe es einfach nicht...Wahrscheinlich verstehe ich das ganze noch nicht.

                    Nochmal zusammengefasst, vllt kann mir das dann jemand so erklären, dass ich es hinbekomme ;)

                    Logo:

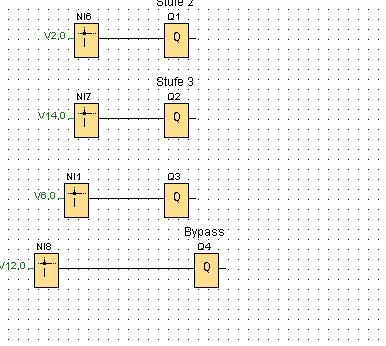

                    Habe auf der Logo diesen Schaltplan geladen:

                    Wenn ich nun einen mechanischen Kippschalter nach oben gedrückt halte (Beim Online-Test leuchten hier I1, M1, Q1 und Q2 auf), fährt etwas hoch, Kippschalter nach unten->Fährt runter (Hier leuchten im Moment I2, Q2 & Q3 auf). Soweit so gut.

                    iobroker:
                    Adapter verbunden, klappt.
                    Was muss ich nun in den Adaptereinstellungen eintragen, dass ich über die VIS die Kabine nun rauf und runter fahren kann:

                    Entschuldigt bitte mein Unwissen, aber ohne Euch komme ich nicht weiter :(

                    Vielen vielen Dank!

                    M 1 Antwort Letzte Antwort
                    0
                    • C Cevapkiki

                      Vielen Dank für die Tipps, aber ich schaffe es einfach nicht...Wahrscheinlich verstehe ich das ganze noch nicht.

                      Nochmal zusammengefasst, vllt kann mir das dann jemand so erklären, dass ich es hinbekomme ;)

                      Logo:
                      Habe auf der Logo diesen Schaltplan geladen:

                      Wenn ich nun einen mechanischen Kippschalter nach oben gedrückt halte (Beim Online-Test leuchten hier I1, M1, Q1 und Q2 auf), fährt etwas hoch, Kippschalter nach unten->Fährt runter (Hier leuchten im Moment I2, Q2 & Q3 auf). Soweit so gut.

                      iobroker:
                      Adapter verbunden, klappt.
                      Was muss ich nun in den Adaptereinstellungen eintragen, dass ich über die VIS die Kabine nun rauf und runter fahren kann:

                      Entschuldigt bitte mein Unwissen, aber ohne Euch komme ich nicht weiter :(

                      Vielen vielen Dank!

                      M Offline
                      M Offline
                      mane444
                      schrieb am zuletzt editiert von
                      #75

                      @cevapkiki Hi, ich denke du solltest das mit einem RS Glied in der Logo machen. So in der Art:
                      Dann kannst du die Netzwerkeingänge auf WP setzten.
                      Beim schreiben von "true" auf den Datenpunkt im IOB wird das RS Glied gesetzt oder zurückgesetzt.
                      Es können zusätzlich noch die Taster an den Hardwareeingängen I1 und I2 das gleiche machen.

                      C 1 Antwort Letzte Antwort
                      0
                      • M mane444

                        @cevapkiki Hi, ich denke du solltest das mit einem RS Glied in der Logo machen. So in der Art:
                        Dann kannst du die Netzwerkeingänge auf WP setzten.
                        Beim schreiben von "true" auf den Datenpunkt im IOB wird das RS Glied gesetzt oder zurückgesetzt.
                        Es können zusätzlich noch die Taster an den Hardwareeingängen I1 und I2 das gleiche machen.

                        C Offline
                        C Offline
                        Cevapkiki
                        schrieb am zuletzt editiert von
                        #76

                        @mane444 Danke! Glaube, wir kommen der Sache schon näher :)

                        Habe da aber ein Problem....Ich brauche ja immer 2 Ausgänge, damit die Kabine fährt.
                        Betätigung I1 müssen Q1 und Q2 angesprochen werden.
                        Bei I2 dürfen nur Q2 & Q3 aktiviert werden.

                        I1 ist ok:

                        Wie muss ich hier I2 noch anbinden?
                        Vielen Dank!

                        M 1 Antwort Letzte Antwort
                        0
                        • C Cevapkiki

                          @mane444 Danke! Glaube, wir kommen der Sache schon näher :)

                          Habe da aber ein Problem....Ich brauche ja immer 2 Ausgänge, damit die Kabine fährt.
                          Betätigung I1 müssen Q1 und Q2 angesprochen werden.
                          Bei I2 dürfen nur Q2 & Q3 aktiviert werden.

                          I1 ist ok:

                          Wie muss ich hier I2 noch anbinden?
                          Vielen Dank!

                          M Offline
                          M Offline
                          mane444
                          schrieb am zuletzt editiert von
                          #77

                          @cevapkikimüsste so klappen:

                          C 1 Antwort Letzte Antwort
                          0
                          • M mane444

                            @cevapkikimüsste so klappen:

                            C Offline
                            C Offline
                            Cevapkiki
                            schrieb am zuletzt editiert von
                            #78

                            Hi @mane444, super vielen Dank.
                            Funktioniert...TOP.

                            Wenn Du mir jetzt noch zeigen könntest wie ich zwischendrin noch 'stoppen' könnte, wäre ich sehr glücklich :)

                            Heißt, I1 drücken, Kabine fährt, nochmal I1 oder eine andere Taste drücken, Kabin stoppt.

                            Und das gleiche auch bei I2.

                            Vielen lieben Dank!

                            Gruß

                            M 1 Antwort Letzte Antwort
                            0
                            • C Cevapkiki

                              Hi @mane444, super vielen Dank.
                              Funktioniert...TOP.

                              Wenn Du mir jetzt noch zeigen könntest wie ich zwischendrin noch 'stoppen' könnte, wäre ich sehr glücklich :)

                              Heißt, I1 drücken, Kabine fährt, nochmal I1 oder eine andere Taste drücken, Kabin stoppt.

                              Und das gleiche auch bei I2.

                              Vielen lieben Dank!

                              Gruß

                              M Offline
                              M Offline
                              mane444
                              schrieb am zuletzt editiert von
                              #79

                              @cevapkiki Hi das sollte so aber nun passen.

                              M 1 Antwort Letzte Antwort
                              0
                              • M mane444

                                @cevapkiki Hi das sollte so aber nun passen.

                                M Offline
                                M Offline
                                Mika 0
                                schrieb am zuletzt editiert von Mika 0
                                #80

                                @mane444
                                Es gibt auch eine super Liste hier:
                                http://www.frickelzeugs.de/logo-programmierung/vm-adressen-der-logo/

                                Bsp: NI30 in der Logo, dann direkt den Wert DB1 1249.5 eintragen im iobroker. Fertig. Ohne VM Adresse.

                                Über Nodered habe ich immer mit den VM Adresse gearbeitet, im IObroker Direktauswahl ;-)

                                Korrektur: Das obere Beispiel hat bei mir nicht mit allen Logo Bausteinen funktioniert. Also testen, dann einsetzen.

                                1 Antwort Letzte Antwort
                                0
                                • Elektroniker86E Elektroniker86

                                  @ad-dueringer

                                  Schau mal hier, so muss es ausschauen!

                                  Anmerkung 2019-10-30 154423.png

                                  Anmerkung 2019-10-30 154647.png

                                  Anmerkung 2019-10-30 154814.png

                                  Anmerkung 2019-10-30 155216.png

                                  N Offline
                                  N Offline
                                  nyessthorin
                                  schrieb am zuletzt editiert von
                                  #81

                                  @elektroniker86 Hallo,
                                  ich habe das gleiche Problem wie der Verfasser, allerdings konnte ich das Problem auch mit deiner tollen Anleitung und Erklärung nicht beheben.

                                  Ich habe vier Logos, wollte die Verbindung erst einmal nur mit einer von ihnen testen. Der S7 Adapter spuckt ein rotes Kreuz bei "Verbunden mit Gerät oder Dienst" aus und Code #113 im Protokoll - auch wenn ich die Einstellungen genau wie von dir beschrieben vornehme. Außerdem habe ich versucht, die Logo über den Adapter und auch einfach über meinen Computer anzupingen - ohne Erfolg. Andere Geräte anpingen (z.B. mein Handy) funktioniert über beide Wege einwandfrei, es liegt also schon mal nicht am Raspberry würde ich sagen.

                                  Hardwareaufbau ist wie folgt: Logos -> Switch -> Repeater -> Router über Wifi. Die Lampen an den Ports des Switch, wo die Logos angeschlossen sind, blinken fleißig.

                                  Auf der anderen Seite ist Raspberry mit LAN verbunden.

                                  HILFE!

                                  M 1 Antwort Letzte Antwort
                                  0
                                  • N nyessthorin

                                    @elektroniker86 Hallo,
                                    ich habe das gleiche Problem wie der Verfasser, allerdings konnte ich das Problem auch mit deiner tollen Anleitung und Erklärung nicht beheben.

                                    Ich habe vier Logos, wollte die Verbindung erst einmal nur mit einer von ihnen testen. Der S7 Adapter spuckt ein rotes Kreuz bei "Verbunden mit Gerät oder Dienst" aus und Code #113 im Protokoll - auch wenn ich die Einstellungen genau wie von dir beschrieben vornehme. Außerdem habe ich versucht, die Logo über den Adapter und auch einfach über meinen Computer anzupingen - ohne Erfolg. Andere Geräte anpingen (z.B. mein Handy) funktioniert über beide Wege einwandfrei, es liegt also schon mal nicht am Raspberry würde ich sagen.

                                    Hardwareaufbau ist wie folgt: Logos -> Switch -> Repeater -> Router über Wifi. Die Lampen an den Ports des Switch, wo die Logos angeschlossen sind, blinken fleißig.

                                    Auf der anderen Seite ist Raspberry mit LAN verbunden.

                                    HILFE!

                                    M Offline
                                    M Offline
                                    Mika 0
                                    schrieb am zuletzt editiert von
                                    #82

                                    @nyessthorin sagte in S7 Adapter für Logo einrichten:

                                    er vo

                                    Also es läuft bei mir eigentlich problemlos.

                                    1. Logos bekommen eine feste IP. Ich kann bei mir diese über den Webbrowser anschauen: IP eingeben, das kommt:
                                      Wenn das bei dir geht kannst nach meinen Anleitungen oben schauen.
                                      Die Verbindung wird hergestellt.
                                      sieht dann so aus:

                                    Wenn das geht und die Verbindung steht, weiter mit meinen und den anderen Anleitungen oben.

                                    Iob_TomI 1 Antwort Letzte Antwort
                                    -1
                                    • M Mika 0

                                      @nyessthorin sagte in S7 Adapter für Logo einrichten:

                                      er vo

                                      Also es läuft bei mir eigentlich problemlos.

                                      1. Logos bekommen eine feste IP. Ich kann bei mir diese über den Webbrowser anschauen: IP eingeben, das kommt:
                                        Wenn das bei dir geht kannst nach meinen Anleitungen oben schauen.
                                        Die Verbindung wird hergestellt.
                                        sieht dann so aus:

                                      Wenn das geht und die Verbindung steht, weiter mit meinen und den anderen Anleitungen oben.

                                      Iob_TomI Offline
                                      Iob_TomI Offline
                                      Iob_Tom
                                      schrieb am zuletzt editiert von
                                      #83
                                      Dieser Beitrag wurde gelöscht!
                                      1 Antwort Letzte Antwort
                                      0
                                      Antworten
                                      • In einem neuen Thema antworten
                                      Anmelden zum Antworten
                                      • Älteste zuerst
                                      • Neuste zuerst
                                      • Meiste Stimmen


                                      Support us

                                      ioBroker
                                      Community Adapters
                                      Donate
                                      FAQ Cloud / IOT
                                      HowTo: Node.js-Update
                                      HowTo: Backup/Restore
                                      Downloads
                                      BLOG

                                      627

                                      Online

                                      32.5k

                                      Benutzer

                                      81.6k

                                      Themen

                                      1.3m

                                      Beiträge
                                      Community
                                      Impressum | Datenschutz-Bestimmungen | Nutzungsbedingungen | Einwilligungseinstellungen
                                      ioBroker Community 2014-2025
                                      logo
                                      • Anmelden

                                      • Du hast noch kein Konto? Registrieren

                                      • Anmelden oder registrieren, um zu suchen
                                      • Erster Beitrag
                                        Letzter Beitrag
                                      0
                                      • Home
                                      • Aktuell
                                      • Tags
                                      • Ungelesen 0
                                      • Kategorien
                                      • Unreplied
                                      • Beliebt
                                      • GitHub
                                      • Docu
                                      • Hilfe
