Wie @MartinP schon schreibt, wird der ESP32-S2-Mini über USB-C mit Spannung versorgt.
Davon habe ich hier immer ein paar rumliegen. Die bekommt man direkt aus China für 'nen schmalen Taler (~2€/Stk.).

[dojodojo]

Wie viele Sensoren kann ich an einen ESP32 anschließen?

[Codierknecht]

@dojodojo sagte in [] ESP32 Dev Kit V4 -DS18B20 digitaler Temperatursensor:

an einen ESP32

Kommt natürlich auf das jeweilige Board an.

Schau mal hier: https://digitalewelt.at/esp32-pinbelegung-pinout/

[dojodojo]

Hier ist auch ein schönes Projekt:

Arduino ESP32 DS18B20 Temperature Logger and App
https://www.diy-temperature-logger.com/de/de-arduino-esp32-ds18b20-datalogger/

Achtung: Es gibt jetzt eine neue ESP32 – Version die auch MQTT und Home Assistant Auto Discovery unterstützt. --->
SebastianHinz73 TemperatureLogger
Software for DS18B20 temperature sensors and logging on sd card (optional) and using MQTT (optional) based on OpenDTU
https://github.com/SebastianHinz73/TemperatureLogger

Kauf: openandhome de

Board:
ESP32 Board WEMOS Lolin
11 Stück DS18B20 Sensoren sind angeschlossen.

Link:

Wie ordnet das System die richtigen Sensoren der jeweiligen Temperatur zu, wir haben nur 3 Adern zur Nutzung?

Board: https://www.elektormagazine.de/review/auf-einem-board-esp32-oled

[Asgothian]

@dojodojo sagte in [] ESP32 Dev Kit V4 -DS18B20 digitaler Temperatursensor:

Hier ist auch ein schönes Projekt:

Arduino ESP32 DS18B20 Temperature Logger and App
https://www.diy-temperature-logger.com/de/de-arduino-esp32-ds18b20-datalogger/

Board:
ESP32 Board WEMOS Lolin
11 Stück DS18B20 Sensoren sind angeschlossen.

Link:

Wie ordnet das System die richtigen Sensoren der jeweiligen Temperatur zu, wir haben nur 3 Adern zur Nutzung?

Du hast nur eine Ader - auf der läuft das ‘one wire’ Protokoll. Die beiden anderen sind vcc und gnd

A.

[MartinP]

@dojodojo Die Sensoren haben individuelle Seriennummern. Beim ESP und der OneWire und DallasTemperature Bibliothek kann man neben der Temperatur auch die Seriennummer auslesen. So kann man die ausgelesenen Temperaturwerte den individuellen Sensoren zuordnen

[dojodojo]

DS18B20 digitaler Temperatursensor

Quelle: https://cdn-reichelt.de/documents/datenblatt/A200/DS18B20Z-DAL.pdf

GND ---> Ground

DQ ---> Data Input/Output. Open-drain 1-Wire interface pin. Also
provides power to the device when used in parasite power
mode (see the Powering the DS18B20 section.)

VDD ---> Optional VDD . VDD must be grounded for operation in
parasite power mode

Each Device has a Unique 64-Bit Serial Code
Stored in an On-Board ROM

Wie kann ich am einfachsten die Seriennummer auslesen?

[Asgothian]

@dojodojo sagte in [] ESP32 Dev Kit V4 -DS18B20 digitaler Temperatursensor:

• schritt eins: Sensor an einem ESP mit das Motor oder einer anderen allgemeinen Firmen wäre geflasht, anschließen.
• Schritt zwei: wer starten auf der Konsole nachschauen, was für eine Seriennummer gemeldet wird.

Du selber brauchst die Seriennummer auf Seiten des Air Broker üblicherweise nicht: die Zuordnung der Temperaturen zu den Sensoren und den ausgegebenen Werten macht die Firmware auf dem ESP.

A.

[dojodojo]

@asgothian sagte in [] ESP32 Dev Kit V4 - DS18B20 digitaler Temperatursensor:

schritt eins: Sensor an einem ESP mit das Motor oder einer anderen allgemeinen Firmen wäre geflasht, anschließen.
Schritt zwei: wer starten auf der Konsole nachschauen, was für eine Seriennummer gemeldet wird.

Schritt eins: Sensor an einem ESP mit das Tasmota oder einer anderen allgemeinen Firmen wäre geflasht, anschließen.

Schritt zwei: Firmware starten auf der Konsole nachschauen, was für eine Seriennummer gemeldet wird.

Schritt zwei habe ich nicht verstanden, was muss ich konkret tun?

Hier habe ich einen ESP32-Cam (keine weiteren ESP sind verfügbar), geflasht mit Tasmota, kann ich mit dieser Ausstattung die Seriennummer auslesen?

[Asgothian]

@dojodojo wenn du die korrekte tasmota geflasht hast: ja, wenn du die ESP Cam tasmota Version geflasht hast: nein, dieser fehlt die Bibliothek für die One Wire Sensoren.

Was du auf den ESP flashen musst, ist tasmota-sensors.

Im Web Interface gehst du dann einfach auf die Konsole, dort werden die gefundenen Sensoren mit ihren Werten und Seriennummern angezeigt.

Bliebe noch die Frage, wofür das Ganze brauchst? Direkt wirst du die Sensoren eher nicht benutzen, du musst immer eine entsprechende Software Bibliothek nutzen, die die Kommunikation über One Wire erledigt. Diese wird immer die gemessene Temperatur mit der Seriennummer verknüpfen und ihr beides liefern.

A.

[dojodojo]

@asgothian sagte in [] ESP32 Dev Kit V4 - DS18B20 digitaler Temperatursensor:

Bliebe noch die Frage, wofür das Ganze brauchst?

Ich möchte die Sensoren prüfen ob Sie alle die gleiche Kalibration haben und das Ergebnis zu der Seriennummer dokumentieren.
Es geht mir um das grundsätzliche Verständnis.

Mein jetziges Wunschboard: „Wemos Lolin ESP32 OLED“

tasmota-sensors
https://github.com/arendst/Tasmota/releases/tag/v15.1.0
tasmota-sensors.bin = The Sensors version adds more useful sensors for 1M+ flash.

[Codierknecht]

@dojodojo sagte in [] ESP32 Dev Kit V4 - DS18B20 digitaler Temperatursensor:

Wemos Lolin ESP32 OLED

Wozu das Display?
Die passende Firmware dafür müsstest Du selbst bauen. Unterstützung für die Sensoren und das Display gibt's nicht als fertiges Binary.

Mir stellt sich auch die ganze Zeit die Frage, warum da mehrere Sensoren an einem ESP betrieben werden sollen?
Üblicherweise liegen die Messstellen ja räumlich auseinander.

Zur "warmwerden" bietet sich entweder ein Breadboard an oder ein "Development Board". Damit lässt sich prima experimentieren, bevor man sowas endgültig verlötet.

[Homoran]

@codierknecht sagte in [] ESP32 Dev Kit V4 - DS18B20 digitaler Temperatursensor:

Mir stellt sich auch die ganze Zeit die Frage, warum da mehrere Sensoren an einem ESP betrieben werden sollen?

@dojodojo sagte in [] ESP32 Dev Kit V4 - DS18B20 digitaler Temperatursensor:

Hier habe ich einen ESP32-Cam (keine weiteren ESP sind verfügbar),

[dojodojo]

Mir stellt sich auch die ganze Zeit die Frage, warum da mehrere Sensoren an einem ESP betrieben werden sollen?

Wenn ich an einer Maschine z. B. 10 ESP mit Temperatursensoren verbaue, dann brauche ich 10 mal eine Stromversorgung.

Siehe auch dieses Projekt: https://www.diy-temperature-logger.com/de/de-arduino-esp32-ds18b20-datalogger/

Warum, wie kann der Entwickler den OLED https://www.diy-temperature-logger.com/de/download/ mit einem Magneten das ein- und ausschalten?

Release Notes & Known Issues ESP32 Firmware 1.1
Das Oled Display schaltet sich jetzt nach einer einstellbaren Zeit ab. Es wird wieder eingeschaltet, wenn ein Magnet über den ESP32 Chip gehalten wird. Dadurch wird das Display weniger beansprucht und es altert nicht so schnell, was bei meinem Board deutlich zu sehen ist. Es kann auch die Helligkeit konfiguriert werden.

und das Display gibt's nicht als fertiges Binary.

Das habe ich nicht richtig durchdacht, also kein OLED.

Wie lautet der Link deiner Boardempfehlung?

[Codierknecht]

@dojodojo sagte in [] ESP32 Dev Kit V4 - DS18B20 digitaler Temperatursensor:

Wenn ich an einer Maschine z. B. 10 ESP mit Temperatursensoren verbaue, dann brauche ich 10 mal eine Stromversorgung

OK - das wäre ein durchaus verständliches Szenario

Wie lautet der Link deiner Boardempfehlung?

Nur ein Beispiel: https://de.aliexpress.com/item/1005009649553318.html
Da gibt's etliche Angebote - mit unterschiedlichen Modulen, mit oder ohne Board, einzeln oder gleich 5 oder 10 Stk.
Ich hab' hier diverse davon rumliegen. Braucht man immer wieder mal.

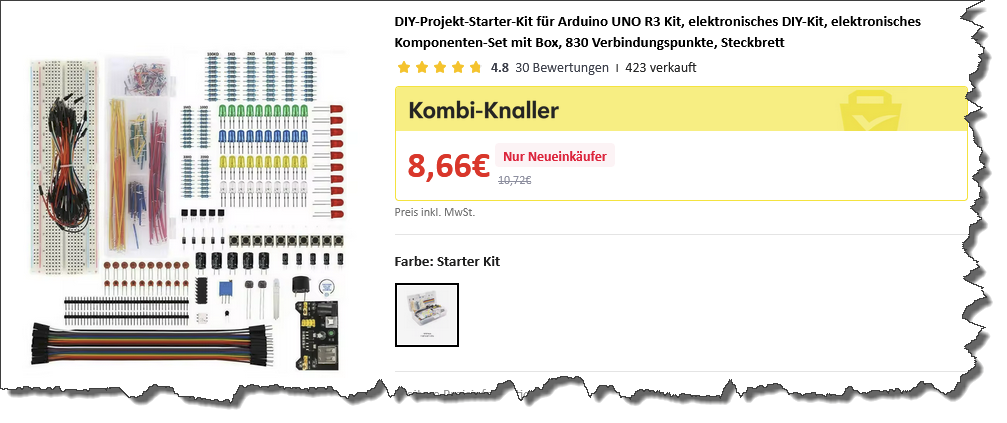

Sowas ist auch ganz praktisch zum experimentieren:

[MartinP]

@codierknecht @Asgothian Ich war etwas unsicher, ob Tasmota die Sensoren immer in gleicher Reihenfolge meldet, wenn das ESP32 Board neu gestartet wird... Eigentlich würde ich erwarten, dass die Sensoren irgendwie nach Seriennummern in der Reihenfolge sortiert werden, habe das aber noch nicht probiert...

[dojodojo]

![Bild Text](MOD-EDIT: Keine externen Hoster nutzen! Bild hier im Forum hochladen!

Wo finde ich das richtige Datenblatt für diesen ESP32?
Kann ich an diesen ESP32 3 Stück DS18B20 anschließen?

ESP-32D
WIFI+BT N4XX

lsusb

Bus 001 Device 009: ID 1a86:7523 QinHeng Electronics CH340 serial converter

https://documentation.espressif.com/esp32-wroom-32d_esp32-wroom-32u_datasheet_en.pdf

Ist das das richtige Dokument, was bedeutet wroom? ### NEIN, das ist falsch.

![Bild Text](MOD-EDIT: Keine externen Hoster nutzen! Bild hier im Forum hochladen!

Wo schließe ich jetzt das gelbe, rote, schwarze Kabel an?

Welche Firmware sollte ich wie flashen?

Link https://tasmota.github.io/install/

![Bild Text](MOD-EDIT: Keine externen Hoster nutzen! Bild hier im Forum hochladen!

https://192.168.4.1

Tasmota sagt, ich habe einen: ESP32-D0WD-V3 v3.1

![Bild Text](MOD-EDIT: Keine externen Hoster nutzen! Bild hier im Forum hochladen!

Wo knote ich jetzt gelb, rot, schwarz vom DS18B20, digitaler Temperatursensor an?
Brauche ich einen Widerstand?

[MartinP]

Gelb ist Data, Rot ist + und Schwarz ist GND...
Zwischen Gelb und Rot sollte noch ein Pull-Up-Widerstand installiert werden, oder in Tasmota der interne Pull-Up des GPIO aktiviert werden.

Schwarz an einen der "GND" Pins
Rot an 3v3 (5V ginge auch)

Pull Up entweder intern aktivieren, oder 4,7 kOhm zwischen 3v3 und den Datenpin, den Du ausgeguckt hast ...

z. B.

Ich würde aber nicht GPIO34 wählen...

... denn

https://github.com/arendst/Tasmota/issues/11596

After found this comment on an old similar issue: #7984 (comment), I tried to change the gpio pin from 34 to 4, and IT WORKS!!!

In the documentation there is no reference to which pin to use, I am not clear why specifying the GPIO4 instead of 34 it works.
the SetOption74 is OFF.
This issue can also be closed, but I would be grateful to any of you if you could document the reason for this behavior.
Thank you all.

[dojodojo]

Gelb ist Data, Rot ist + und Schwarz ist GND...

Wie lautet die PIN Bezeichnung auf meiner Platine dazu?

gelb = ?

rot = ?

schwarz = GND

Pull Up entweder intern aktivieren

Wie mache ich das?
Einen Widerstand habe ich hier nicht.

Ich würde aber nicht GPIO34 wählen...

Welchen würdest Du wählen?

OT
Warum funktioniert der Colorpicker, die Farbauswahl hier im Forum nicht?

[MartinP]

Auf dem Foto der Platine die Klemmen links unten sind erstmal interessant für den schwarzen und roten Draht

3V3 an Rot
GND an Schwarz
GPIO5 hätte einen Pull-Up-Widerstand auf der Platine, es wäre der Achte von unten links (Beschriftung D5) und würde von den Drahtlängen für den gelben Draht her noch gut passen. Die 10 kOhm scheinen mir etwas viel, aber vielleicht funzt es ohne extra-Widerstand.

https://tasmota.github.io/docs/Commands/#setoptions

SetOption74 Enable internal pullup for single DS18x20 sensor
0 = disable (default)
1 = internal pullup enabled This only affects ESP8266 ESP32 always needs external pullup
