Modbus ILLEGAL DATA ADDRESS

Soeni

Hallo,

ich verwende den IObroker und den Modbusadapter. Ich versuche mit meinem Wechselrichter (SolarEdge) zu kommunizieren. Die Register um 40000 aufwärts lassen sich problemlos lesen. Der Versuch das Register 57665 zu lesen wird mit

"Poll error count: 6 code: {"errorCode":131,"exceptionCode":2,"message":"ILLEGAL DATA ADDRESS"}"

abgebrochen. Nun dachte ich ich mache einen Fehler und die Register existieren bei mir irgendwie nicht. Ich habe lange gesucht und viel ausprobiert. Letztendlich habe ich ein pythonscript gefunden, welches darüber über MODBUS TCP die Register ausließt. Da geht es auf einmal die Adresse 57665 zu lesen. Bei IObroker habe ich dann die Adresse um +-1 geändert, jedoch ohne Erfolg. Was kann ich noch tun damit das funktioniert?

wendy2702

@soeni sagte in Modbus ILLEGAL DATA ADDRESS:

57665

Gerade mal die Technical Note SUNSpec Doku durchgeblättert von SolarEdge.

Da steht nichts von dieser Register Nummer. Wo hast du die denn her? Welches Gerät genau?

https://www.solaredge.com/sites/default/files/sunspec-implementation-technical-note-de.pdf

Soeni

@wendy2702

Die Doku findet sich hier (Seite 20):
https://www.photovoltaikforum.com/core/attachment/157903-power-control-open-protocol-for-solaredge-inverters-pdf/

Das ist das Pythonprojekt, welches funktioniert:
https://pypi.org/project/solaredge-modbus/

Wie gesagt, mit dem Pythonscrpt kommen folgende Daten:

{
    "c_manufacturer": "SolarEdge",
    "c_model": "SE7K-RWS48BNN4",
    "c_version": "0004.0011.0030",
    "c_serialnumber": "7E044687",
    "c_deviceaddress": 1,
    "c_sunspec_did": 103,
    "current": 228,
    "p1_current": 73,
    "p2_current": 79,
    "p3_current": 75,
    "current_scale": -2,
    "p1_voltage": 4005,
    "p2_voltage": 4000,
    "p3_voltage": 4005,
    "p1n_voltage": 2319,
    "p2n_voltage": 2304,
    "p3n_voltage": 2310,
    "voltage_scale": -1,
    "power_ac": 22500,
    "power_ac_scale": -2,
    "frequency": 4999,
    "frequency_scale": -2,
    "power_apparent": 5292,
    "power_apparent_scale": -1,
    "power_reactive": -4790,
    "power_reactive_scale": -1,
    "power_factor": -4246,
    "power_factor_scale": -2,
    "energy_total": 477563,
    "energy_total_scale": 0,
    "current_dc": 27903,
    "current_dc_scale": -5,
    "voltage_dc": 8186,
    "voltage_dc_scale": -1,
    "power_dc": 22842,
    "power_dc_scale": -2,
    "temperature": 4617,
    "temperature_scale": -2,
    "status": 4,
    "vendor_status": 0,
    "meters": {
        "Meter1": {
            "c_sunspec_did": 203,
            "current": 44,
            "p1_current": 10,
            "p2_current": 19,
            "p3_current": 14,
            "current_scale": -1,
            "voltage_ln": 23185,
            "p1n_voltage": 23185,
            "p2n_voltage": 23106,
            "p3n_voltage": 23144,
            "voltage_ll": 0,
            "p12_voltage": 0,
            "p23_voltage": 0,
            "p31_voltage": 0,
            "voltage_scale": -2,
            "frequency": 4999,
            "frequency_scale": -2,
            "power": 164,
            "p1_power": 19,
            "p2_power": 100,
            "p3_power": 44,
            "power_scale": 0,
            "power_apparent": 924,
            "p1_power_apparent": 212,
            "p2_power_apparent": 413,
            "p3_power_apparent": 300,
            "power_apparent_scale": 0,
            "power_reactive": -909,
            "p1_power_reactive": -211,
            "p2_power_reactive": -400,
            "p3_power_reactive": -297,
            "power_reactive_scale": 0,
            "power_factor": -3503,
            "p1_power_factor": -3479,
            "p2_power_factor": -3729,
            "p3_power_factor": -3300,
            "power_factor_scale": -2,
            "export_energy_active": 52866,
            "p1_export_energy_active": 54355,
            "p2_export_energy_active": 104741,
            "p3_export_energy_active": 112320,
            "import_energy_active": 973402,
            "p1_import_energy_active": 385829,
            "p2_import_energy_active": 637810,
            "p3_import_energy_active": 168312,
            "energy_active_scale": 0,
            "export_energy_apparent": 0,
            "p1_export_energy_apparent": 0,
            "p2_export_energy_apparent": 0,
            "p3_export_energy_apparent": 0,
            "import_energy_apparent": 0,
            "p1_import_energy_apparent": 0,
            "p2_import_energy_apparent": 0,
            "p3_import_energy_apparent": 0,
            "energy_apparent_scale": -32768,
            "import_energy_reactive_q1": 0,
            "p1_import_energy_reactive_q1": 0,
            "p2_import_energy_reactive_q1": 0,
            "p3_import_energy_reactive_q1": 0,
            "import_energy_reactive_q2": 0,
            "p1_import_energy_reactive_q2": 0,
            "p2_import_energy_reactive_q2": 0,
            "p3_import_energy_reactive_q2": 0,
            "export_energy_reactive_q3": 0,
            "p1_export_energy_reactive_q3": 0,
            "p2_export_energy_reactive_q3": 0,
            "p3_export_energy_reactive_q3": 0,
            "export_energy_reactive_q4": 0,
            "p1_export_energy_reactive_q4": 0,
            "p2_export_energy_reactive_q4": 0,
            "p3_export_energy_reactive_q4": 0,
            "energy_reactive_scale": -32768
        }
    },
    "batteries": {
        "Battery1": {
            "c_manufacturer": "48V_BYD",
            "c_model": "BYD Premium LVS 8.0",
            "c_version": "48V DCDC 2.2.91 BMS 0.0.0",
            "c_serialnumber": "7E044687",
            "c_deviceaddress": 112,
            "c_sunspec_did": 0,
            "rated_energy": 8000.0,
            "maximum_charge_continuous_power": 6600.0,
            "maximum_discharge_continuous_power": 6600.0,
            "maximum_charge_peak_power": 7500.0,
            "maximum_discharge_peak_power": 7500.0,
            "average_temperature": 25.0,
            "maximum_temperature": 0.0,
            "instantaneous_voltage": 820.45361328125,
            "instantaneous_current": -2.4808738231658936,
            "instantaneous_power": 2078.0,
            "lifetime_export_energy_counter": 141,
            "lifetime_import_energy_counter": 304,
            "maximum_energy": 8000.0,
            "available_energy": 8000.0,
            "soh": 100.0,
            "soe": 15.0,
            "status": 3,
            "status_internal": 5,
            "event_log": 0,
            "event_log_internal": 0
        }
    }
}

wendy2702

@soeni Aha....

57665 entspricht E141 -->

Denke das Python Script könnte diesen Wert einfach überspringen oder steht das Register extra aufgeführt im Script ?

Soeni

@wendy2702
OK Fehler meinerseits. nehmen wir Register E140 -> 57664 Auch hier +-1 ausprobiert, gleiches Phänomen.

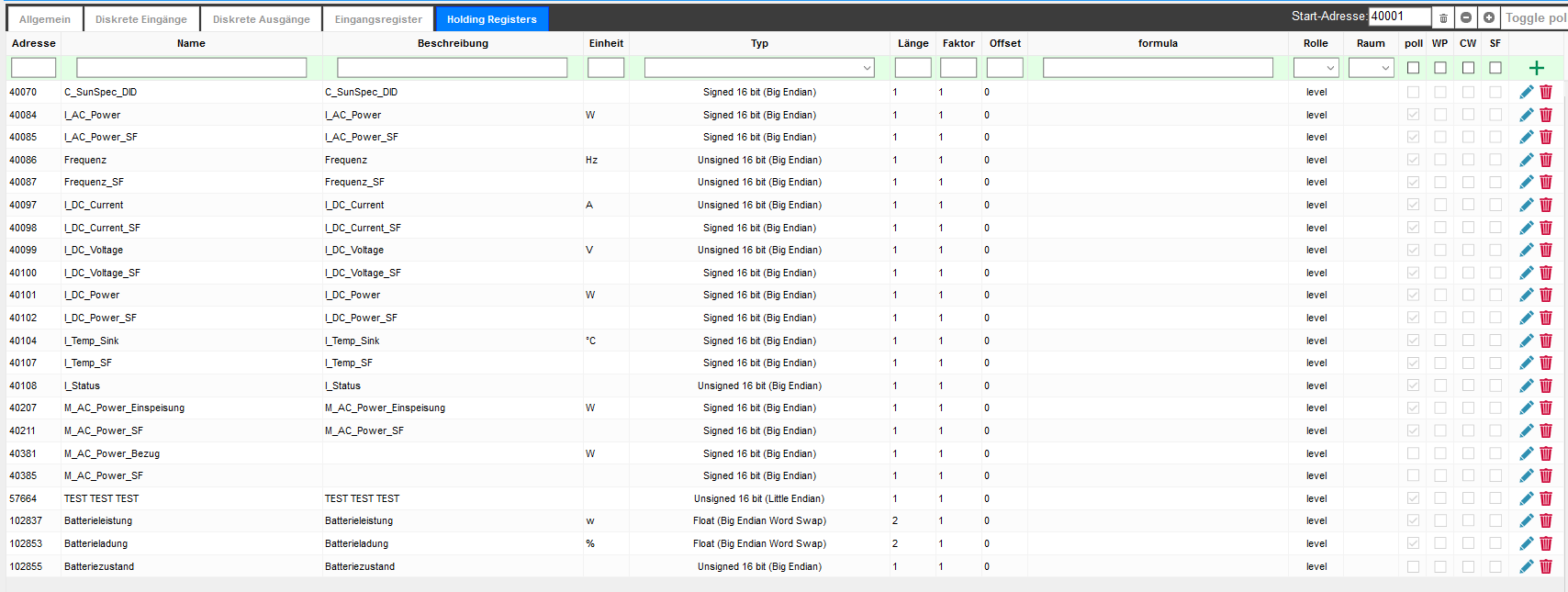

So sieht das bei mir aus.

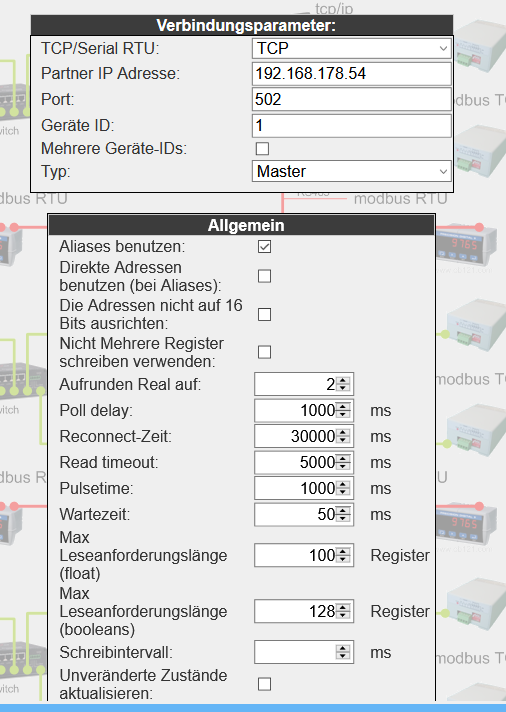

Und so die Einstellungen.

Soeni

Hi, kann es sein, dass es deswegen nicht geht, weil die Adresse außerhalb des "Adressbereichs" von Holdingregistern ist? Also bis 49999? Wenn ja was kann man da machen?

Soeni

Hat jemand für mich eine Idee, woran das liegen könnte? Wie ich das lösen kann?

wendy2702

@soeni Adresse zum Testen mal bei Eingangs Register eingetragen?

Ist das ein Register das auch beschrieben werden kann?

Soeni

@wendy2702 Hi, habe ich ausprbiert, hier lautet der Fehler dann " Poll error count: 6 code: {"errorCode":132,"exceptionCode":1,"message":"ILLEGAL FUNCTION"}"

Glasfaser

@soeni

Kannst du hiermit etwas anfangen , zum auslesen der Batterie :

https://www.photovoltaikforum.com/thread/120980-akkustand-per-modbus-tcp-auslesen-solaredge-lg-resu-10h/?pageNo=8

Glasfaser

@soeni

Bist du mit dem im Link aufgeführten Register der Batterieabfrage weiter gekommen !?

Soeni

@glasfaser
Hi, hat leider etwas gedauert. ich habe auch die ausprobiert aber es geht nicht. Was halt komisch ist, wie oben beschrieben das Pythonprojekt funktioniert

class Battery(SolarEdge):

    def __init__(self, offset=False, *args, **kwargs):
        self.model = f"Battery{offset + 1}"
        self.wordorder = Endian.Little

        super().__init__(*args, **kwargs)

        self.offset = BATTERY_REGISTER_OFFSETS[offset]
        self.registers = {
            "c_manufacturer": (0xe100 + self.offset, 16, registerType.HOLDING, registerDataType.STRING, str, "Manufacturer", "", 1),
            "c_model": (0xe110 + self.offset, 16, registerType.HOLDING, registerDataType.STRING, str, "Model", "", 1),
            "c_version": (0xe120 + self.offset, 16, registerType.HOLDING, registerDataType.STRING, str, "Version", "", 1),
            "c_serialnumber": (0xe130 + self.offset, 16, registerType.HOLDING, registerDataType.STRING, str, "Serial", "", 1),
            "c_deviceaddress": (0xe140 + self.offset, 1, registerType.HOLDING, registerDataType.UINT16, int, "Modbus ID", "", 1),
            "c_sunspec_did": (0xe141 + self.offset, 1, registerType.HOLDING, registerDataType.UINT16, int, "SunSpec DID", "", 1),

            "rated_energy": (0xe142 + self.offset, 2, registerType.HOLDING, registerDataType.SEFLOAT, float, "Rated Energy", "Wh", 2),
            "maximum_charge_continuous_power": (0xe144 + self.offset, 2, registerType.HOLDING, registerDataType.SEFLOAT, float, "Maximum Charge Continuous Power", "W", 2),
            "maximum_discharge_continuous_power": (0xe146 + self.offset, 2, registerType.HOLDING, registerDataType.SEFLOAT, float, "Maximum Discharge Continuous Power", "W", 2),
            "maximum_charge_peak_power": (0xe148 + self.offset, 2, registerType.HOLDING, registerDataType.SEFLOAT, float, "Maximum Charge Peak Power", "W", 2),
            "maximum_discharge_peak_power": (0xe14a + self.offset, 2, registerType.HOLDING, registerDataType.SEFLOAT, float, "Maximum Discharge Peak Power", "W", 2),

            "average_temperature": (0xe16c + self.offset, 2, registerType.HOLDING, registerDataType.SEFLOAT, float, "Average Temperature", "°C", 2),
            "maximum_temperature": (0xe16e + self.offset, 2, registerType.HOLDING, registerDataType.SEFLOAT, float, "Maximum Temperature", "°C", 2),

            "instantaneous_voltage": (0xe170 + self.offset, 2, registerType.HOLDING, registerDataType.SEFLOAT, float, "Instantaneous Voltage", "V", 2),
            "instantaneous_current": (0xe172 + self.offset, 2, registerType.HOLDING, registerDataType.SEFLOAT, float, "Instantaneous Current", "A", 2),
            "instantaneous_power": (0xe174 + self.offset, 2, registerType.HOLDING, registerDataType.SEFLOAT, float, "Instantaneous Power", "W", 2),

            "lifetime_export_energy_counter": (0xe176 + self.offset, 4, registerType.HOLDING, registerDataType.UINT64, int, "Total Exported Energy", "Wh", 2),
            "lifetime_import_energy_counter": (0xe17A + self.offset, 4, registerType.HOLDING, registerDataType.UINT64, int, "Total Imported Energy", "Wh", 2),

            "maximum_energy": (0xe17e + self.offset, 2, registerType.HOLDING, registerDataType.SEFLOAT, float, "Maximum Energy", "Wh", 2),
            "available_energy": (0xe180 + self.offset, 2, registerType.HOLDING, registerDataType.SEFLOAT, float, "Available Energy", "Wh", 2),

            "soh": (0xe182 + self.offset, 2, registerType.HOLDING, registerDataType.SEFLOAT, float, "State of Health (SOH)", "%", 2),
            "soe": (0xe184 + self.offset, 2, registerType.HOLDING, registerDataType.SEFLOAT, float, "State of Energy (SOE)", "%", 2),

            "status": (0xe186 + self.offset, 2, registerType.HOLDING, registerDataType.UINT32, int, "Status", BATTERY_STATUS_MAP, 2),
            "status_internal": (0xe188 + self.offset, 2, registerType.HOLDING, registerDataType.UINT32, int, "Internal Status", BATTERY_STATUS_MAP, 2),

            "event_log": (0xe18a + self.offset, 2, registerType.HOLDING, registerDataType.UINT16, int, "Event Log", "", 2),
            "event_log_internal": (0xe192 + self.offset, 2, registerType.HOLDING, registerDataType.UINT16, int, "Internal Event Log", "", 2),
        }

nach dem Codeausschnitt sind das Holdingregister

Glasfaser

@soeni

Ist nur komisch ... laut dem Thread geht es .
Würde es gerne selber testen , aber ich habe meine Solaredge PV Anlage noch nicht .

Was ist hiermit :

Register 62836 als float(swap) steht für Batterieleistung [W], neg= Entladung, pos=Ladung der Batterie
Register 62852 als float(swap) steht für Batterieladung [%]
Register 62854 als uint16 steht für Betriebszustand, nämlich:
1: Aus
3: Laden
4: Entladen
6: Erhaltungsladen

---------------

Soeni

@glasfaser ja ich habe da auch mal gefragt, aber die mit denen ich gesprochen habe nutzen nicht iobroker sondern andere Tools um dann über modbus zu kommunizieren. Deshalb dachte ich, dass iobroker hier vielleicht ein problem hat. auch weil die Register eigentlich außerhalb der Adressbereiche liegen.

wendy2702

@soeni Mal ohne den Offset probiert?

Soeni

@wendy2702 ja +-1 habe ich jeweisl probiert.

matty67

@soeni Ich bin beim Einrichten des iobrokers über deine Frage gestolpert.
Ich hatte dasselbe Problem. Der Datentyp muss floatsw sein.
Hier meine Konfig:

_address	name	description	unit	type	len	factor	offset	formula	role	room	poll	wp	cw	isScale
40000	C_SunSpec_ID	"Wert = ""SunS"" (0x53756e53). Identifiziert dies eindeutig als eine SunSpec Modbus-Karte"		uint32be	2	1	0		value		true	false	false	false
40002	C_SunSpec_DID	Wert = 0x0001. Identifiziert dies eindeutig als einen SunSpec “Common Block“		uint16be	1	1	0		value		true	false	false	false
40003	C_SunSpec_Länge	65 = Länge eines Blocks in 16-bit Registern		uint16be	1	1	0		value		true	false	false	false
40004	C_Hersteller	"Bei SunSpec eingetragener Wert = ""SolarEdge"""		string	16	1	0		value		true	false	false	false
40020	C_Modell	Spezifischer SolarEdge Wert		string	16	1	0		value		true	false	false	false
40044	C_Version	Spezifischer SolarEdge Wert		string	8	1	0		value		true	false	false	false
40052	C_Seriennummer	Eindeutiger SolarEdge Wert		string	16	1	0		value		true	false	false	false
40069	C_SunSpec_DID	101 = Einphasig, 102 = Spaltphase, 103 = Dreiphasig		uint16be	1	1	0		value		true	false	false	false
40071	I_AC_Strom	AC-Gesamtstromwert	A	uint16be	1	1	0		value		true	false	false	false
40072	I_AC_StromA	AC-Phase A (L1) Stromwert	A	uint16be	1	1	0		value		true	false	false	false
40073	I_AC_StromB	AC-Phase B (L2) Stromwert	A	uint16be	1	1	0		value		true	false	false	false
40074	I_AC_StromC	AC-Phase C (L3) Stromwert	A	uint16be	1	1	0		value		true	false	false	false
40075	I_AC_Strom_SF	AC-Strom Skalierungsfaktor	SF	int16be	1	1	0		value		true	false	false	true
40083	I_AC_Leistung	AC-Leistungswert	W	uint16be	1	1	0		value		true	false	false	false
40084	I_AC_Leistung_SF	AC-Leistung Skalierungsfaktor	SF	int16be	1	1	0		value		true	false	false	true
40087	I_AC_VA	Scheinleistung	VA	uint16be	1	1	0		value		true	false	false	false
40088	I_AC_VA_SF	Scheinleistung Skalierungsfaktor	SF	int16be	1	1	0		value		true	false	false	true
40089	I_AC_VAR	Blindleistung	VAR	uint16be	1	1	0		value		true	false	false	false
40090	I_AC_VAR_SF	Blindleistung Skalierungsfaktor	SF	int16be	1	1	0		value		true	false	false	true
40091	I_AC_PF	Leistungsfaktor	%	uint16be	1	1	0		value		true	false	false	false
40092	I_AC_PF_SF	Leistungsfaktor Skalierungsfaktor	SF	int16be	1	1	0		value		true	false	false	true
40093	I_AC_Energie_WH	AC Gesamt-Energieproduktion	Wh	uint32be	2	1	0		value		true	false	false	false
40095	I_AC_Energie_WH_SF	AC Gesamtenergie Skalierungsfaktor	SF	uint16be	1	1	0		value		true	false	false	true
40096	I_DC_Strom	DC-Stromwert	A	uint16be	1	1	0		value		true	false	false	false
40097	I_DC_Strom_SF	DC-Strom Skalierungsfaktor	SF	int16be	1	1	0		value		true	false	false	true
40098	I_DC_Spannung	DC-Spannungswert	V	uint16be	1	1	0		value		true	false	false	false
40099	I_DC_Spannung_SF	DC-Spannung Skalierungsfaktor	SF	int16be	1	1	0		value		true	false	false	true
40100	I_DC_Leistung	DC-Leistungswert	W	uint16be	1	1	0		value		true	false	false	false
40101	I_DC_Leistung_SF	DC-Leistung Skalierungsfaktor	SF	int16be	1	1	0		value		true	false	false	true
40103	I_Temp_Kühler	Kühlkörpertemperatur	°C	uint16be	1	1	0		value		true	false	false	false
40106	I_Temp_SF	Kühlkörpertemperatur Skalierungsfaktor	SF	int16be	1	1	0		value		true	false	false	true
40107	I_Status	Betriebszustand (1 = Aus, 2 = Schlafen (Automatisches Herunterfahren) – Nachtmodus, 3 = Aufwachen/Starten, 4 = Wechselrichter ist AN und wandelt Energie, 5 = Begrenzte Produktion, 6 = Herunterfahren, 7 = Fehler, 8 = Wartung/Setup)		uint16be	1	1	0		value		true	false	false	false
40108	I_Status_Anbieter	Anbieter-spezifischer Betriebszustand sowie Fehlercodes: 1 = Aus, 2 = Schlafen (Automatisches Herunterfahren) – Nachtmodus, 3 = Aufwachen/Starten, 4 = Wechselrichter ist AN und wandelt Energie, 5 = Begrenzte Produktion, 6 = Herunterfahren, 7 = Fehler, 8 = Wartung/Setup		uint16be	1	1	0		value		true	false	false	false
40123	C_Manufacturer	Meter manufacturer		string	32	1	0		value		true	false	false	false
40139	C_Model	Meter model		string	32	1	0		value		true	false	false	false
40155	C_Option	Export + Import, Production, consumption		string	16	1	0		value		true	false	false	false
40190	M_AC_Current	AC Current (sum of active phases)	A	uint16be	1	1	0		value		true	false	false	false
40194	M_AC_Current_S F	AC Current Scale Factor	SF	int16be	1	1	0		value		true	false	false	false
40206	M_AC_Power	Total Real Power (sum of active phases)	W	int16be	1	1	0		value		true	false	false	false
40210	M_AC_Power_SF	AC Real Power Scale Factor	SF	int16be	1	1	0		value		true	false	false	false
40226	M_Exported	Total Exported Real Energy	Wh	uint32be	2	1	0		value		true	false	false	false
40234	M_Imported	Total Imported Real Energy	Wh	uint32be	2	1	0		value		true	false	false	false
40242	M_Energy_W_SF	Real Energy Scale Factor	SF	int16be	1	1	0		value		true	false	false	false
57666	Battery_Rated_Energy	Rated Energy	Wh	floatsw	1	1	0		value		true	false	false	false
57716	Battery__Power	Battery Power	W	floatsw	1	1	0		value		true	false	false	false

bitwicht

@Soeni
hast du hier schon eine Lösung?
Ich habe exakt das gleiche Problem.

mguenther

@soeni
@glasfaser

habt ihr 2 ne Lösung für die Register der Batterien gefunden? Ich kann den Wechselrichter (Register 40001 bis 40109) und den Meter (Register 40140 bis 40243) auslesen. Leider aber nicht die Batterie.

Ich habe diese Register gefunden:
https://pastebin.com/khDMXu5L

und da bekomme ich genau eure Fehlermeldung

modbus.0
	2023-10-23 00:37:09.605	warn	Poll error count: 6 code: {"errorCode":131,"exceptionCode":2,"message":"ILLEGAL DATA ADDRESS"}
modbus.0
	2023-10-23 00:37:04.329	warn	Poll error count: 5 code: {"errorCode":131,"exceptionCode":2,"message":"ILLEGAL DATA ADDRESS"}
modbus.0
	2023-10-23 00:36:59.125	warn	Poll error count: 4 code: {"errorCode":131,"exceptionCode":2,"message":"ILLEGAL DATA ADDRESS"}
modbus.0
	2023-10-23 00:36:53.899	warn	Poll error count: 3 code: {"errorCode":131,"exceptionCode":2,"message":"ILLEGAL DATA ADDRESS"}
modbus.0
	2023-10-23 00:36:48.728	warn	Poll error count: 2 code: {"errorCode":131,"exceptionCode":2,"message":"ILLEGAL DATA ADDRESS"}
modbus.0
	2023-10-23 00:36:43.561	warn	Poll error count: 1 code: {"errorCode":131,"exceptionCode":2,"message":"ILLEGAL DATA ADDRESS"}

ich komme nicht weiter...

Marcus

Glasfaser

@mguenther sagte in Modbus ILLEGAL DATA ADDRESS:

Leider aber nicht die Batterie.

Welche Batterie !?

Du schreibst :

und den Meter (Register 40140 bis 40243) auslesen

Der beginnt aber laut deiner Vorlage bei 40123 und endet bei 40242.
Hast du dort das Register um +1 verschoben !?

Du kannst mal testen :

Modbus Instanz die du schon hast ausschalten .
Eine neue Instanz erstellen mit den Verbindungseinstellungen die du brauchst , dann aber nur erstmal ein Regiester dazu abfragen :

57666	Battery 1 Rated Energy	Batterie Nennkapazität	Wh	floatsw	2	1	0		value		true	false	false	false

wenn nicht dann +1 oder -1 das Register verschieben . ( 57665 / 57668 )

oder dieses Register ( eventuell auch + 1 / - 1 ) :

102833	Batterie_Volt		V	floatsw	2	1	0		level		true	false	false	false

Community Forum

NEWS

Modbus ILLEGAL DATA ADDRESS

Support us

393

32.5k

81.7k

1.3m
