[Aphofis]

@Ralla66
entkoppeln?

[Ralla66]

@Aphofis
Stromtechnisch keine Verbindung zur NodeMcu.

[Aphofis]

@Ralla66
Achso!

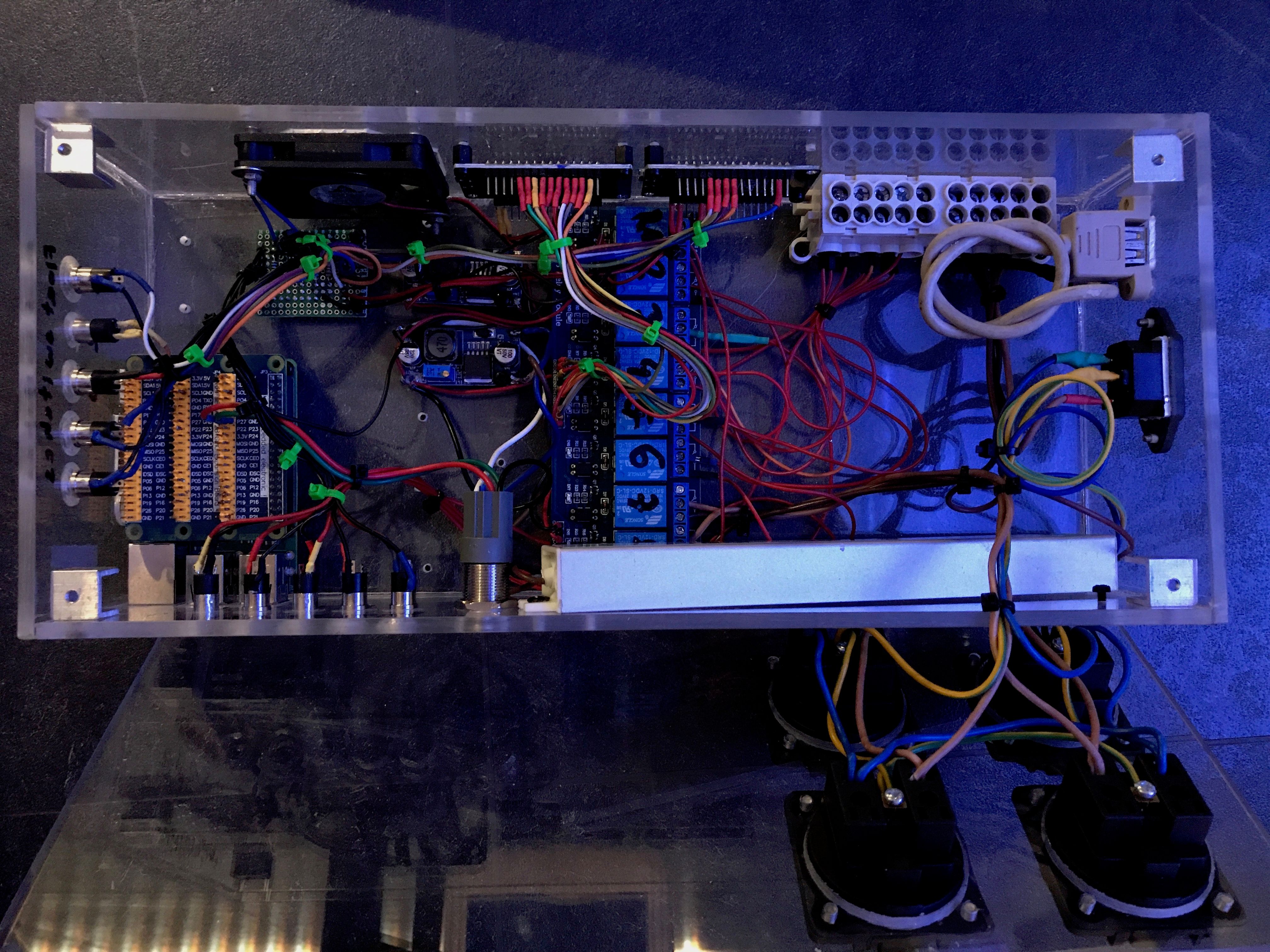

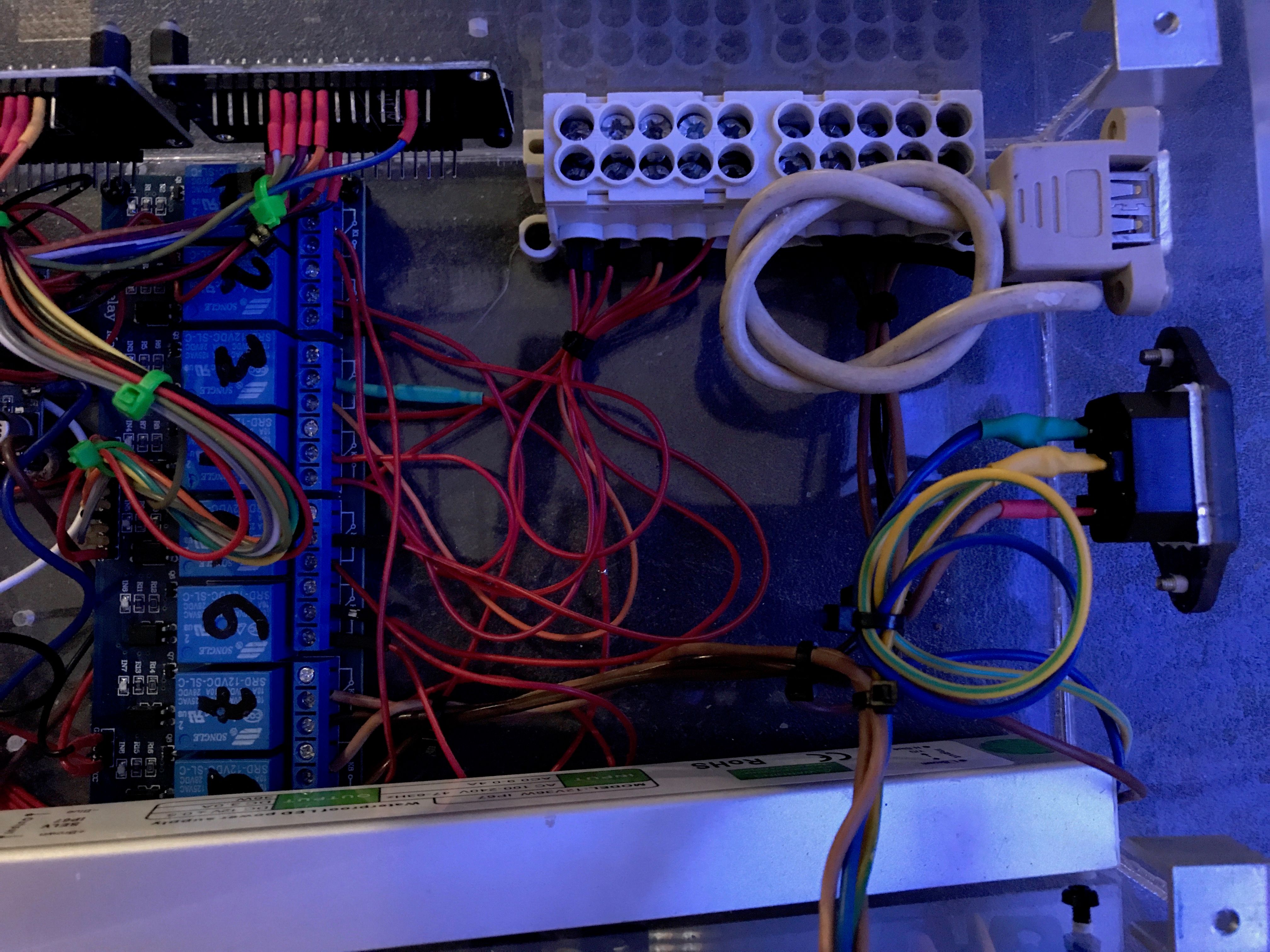

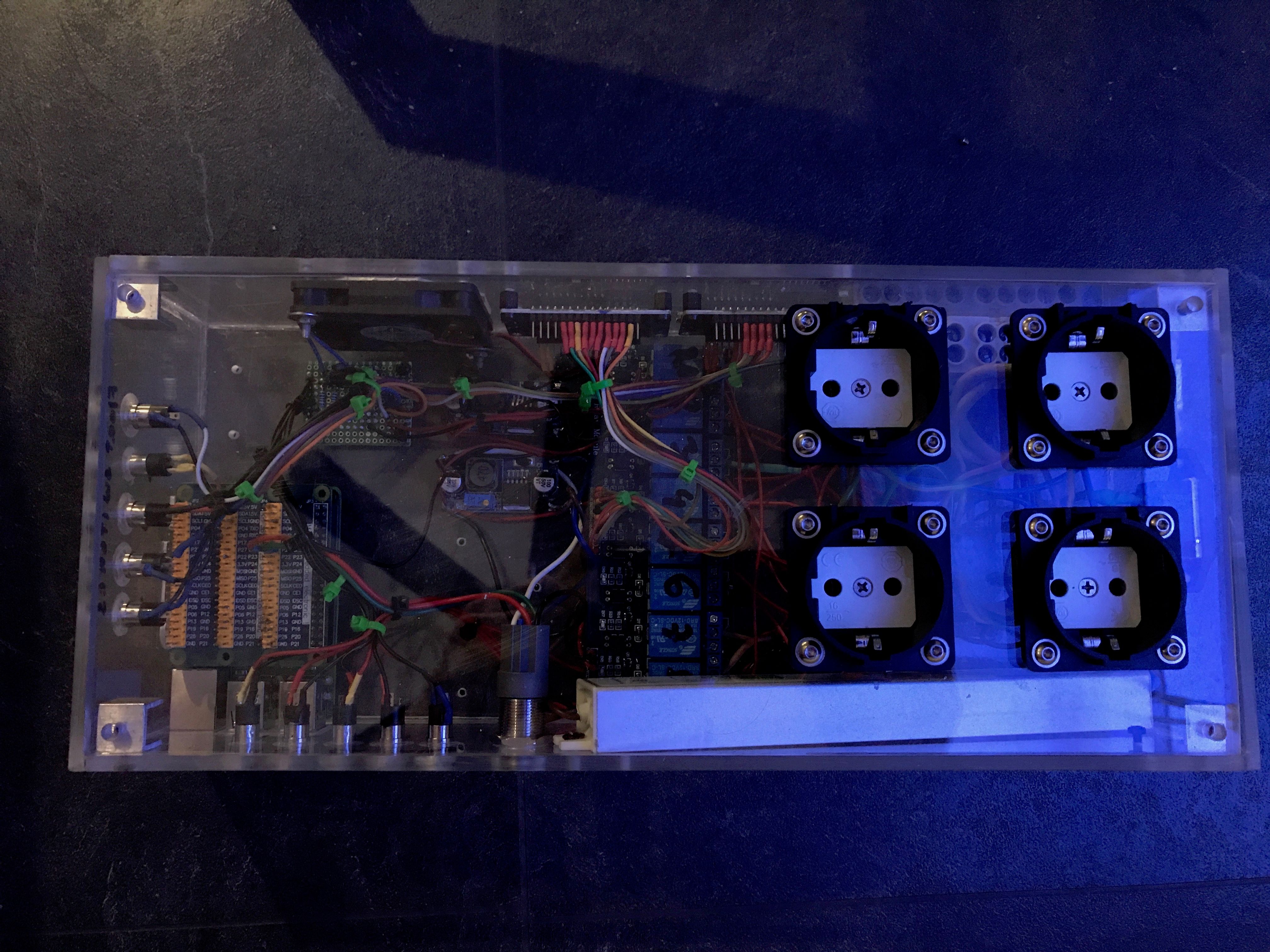

Hatte jetzt noch ein 24 Volt 5 Ampere Netzteil gefunden und das 3 Ampere netzteil getauscht.
Siehe da beide ESPs erreichbar. Nur würde ich gerne wissen, wie ich in Zukunft die Ampere zusammen rechnen muss von allen Geräten die ich habe um zu ermitteln welchen strom die Geräte benötigen.

[knopers1]

@Aphofis

Multimeter und alle Verbraucher messen, danach die Ströme zusammenrechnen und ein Netzteil mit 20% mehr Leistung kaufen.p

[Aphofis]

@knopers1
OK verstanden.
Ist leider lange her das ich Ampere gemessen und ermittelt habe.
Das war zu Schulzeiten. Volt muss ich ja ständig messen nur mit Ampere hatte ich mich lange nicht beschäftigt nur mit so vielen abnehmern muss ich das wohl wieder.
Eine Ahnung von ESP8266 in Verbindung mit ADS1115 und Tasmota Software hast du nicht zufällig !?

[Ralla66]

@Aphofis
Kannst ja auch ins Datenblatt oder Bescheibung schauen.
Berechnen der gesamt A aus den einzelnen Spannungsebenen.
Beachten mußte aber die einzelne Ebene.
Deine Stepdown 5 Volt ist eher kritisch zu sehen.
Led hat 2,4 A plus 2 x NodeMCU 400 ma macht 3,2 A.
Der Normale Stepdown kann aber nur 3 A.
Also ist der Stepdown zu klein.
Dann nützt auch dein 24 Volt 5 A Netzteil nichts.

Der ADS1115 :
Tamota Generic, D2 = SDA, D1 = SCL

[Aphofis]

@Ralla66
Das Dtaneblatt muss ich mir bei Datasheet dann mal raus suchen! Das weiß ich so leider auch nicht aber wäre zumindest eine Fehlerquelle.
ADS hatte ich schon alle möglichen Variationen anschluß technisch und auch Firmware Technisch verucht aber der ESP will den ADS mit angeschlossenen Analog Geräten einfach nicht anzeigen.

[Ralla66]

@Aphofis
Da sind wir wieder bei der Spannungsversorgung 5 Volt.
Zu wenig A oder unsauber.
Link:
https://www.makershop.de/module/step-downup/lm2596-step-down/
Nur max 3 A.
Datasheet LM2596:
https://www.onsemi.com/pub/Collateral/LM2596-D.PDF
Wenn du in Tasmota Generic, D2 = SDA, D1 = SCL einstellst siehst
du in der Webgui Tasmota ADS 0 bis 3.
Was siehst du ?

Wo ist der ADS Spannungsmäßig angeschlossen ?
Der kann ja 2 bis 5,5 Volt.
Versuch mal den an der NodeMCU 3,3 Volt anzuschließen.
Ground auch von der NodeMCU.
Teste zuerst ohne analoge Geräte.
Danach 3,3 Volt von der NodeMCU an A0 legen.

[Aphofis]

@Ralla66
Hatte ich wahlweise an einem stepdown 5 Volt und auch am 3,3 Volt Anschluss am ESP8266
Egal ob mit oder ohne angeschlossenen Geräten.
Zeigt tasmota nix an egal ob sonoff basic oder sonoff Sensor oder Development mit aktiviertem ads in englisch oder deutsch der ESP8266 zeigt nix an.

[Ralla66]

@Aphofis
In der Webgui Tasmota siehst du ADS 0 bis 3 ?

[Aphofis]

@Ralla66
Nein leider nicht!
Egal wie angeschlossen entweder über Netzteil mit 3,3 oder 5 Volt oder am ESP8266 an 3,3 Volt sehe ich nix

[Ralla66]

@Aphofis
würde mal davon ausgehen das deine NodeMcu mit Tasmota geht.
Also kann das am ADS liegen.
Spannung 3,3 Volt / Ground von der NodeMCU sollte sauber sein.
Also ok.
Bleibt nur noch SDA / SCL.
Fällt mir nur ein SDA / SCL vertauscht, falscher GPIO an der NodeMCU oder
ADS defekt.
Nachtrag:
Schau mal hier rein :
https://forum.iobroker.net/topic/13789/druckmessung/72
Der entscheidende Satz:
Beim Compilieren der Tasmota Firmware muss in der user_config.h die Unterstützung für den ADS1115 aktiviert werden!

[Aphofis]

@Ralla66
Ich hatte schon einen zweiten ads gekauft!
Pin Stecker mit 380 grad gelötet war ca 2-3 Sek. An einem Pin mit Lötzinn dran.
Daran kann es auch nicht liegen.
Lötstellen mit Lupe auf kalte Lötstellen kontrolliert.
Ich teste das heute Abend noch mal und Pin Anschlüsse hab ich so oft kontrolliert das sich die Farbe grün und lila in meine Augen gebrannt hat.

[Ralla66]

@Aphofis
Was ist hier mit ?
Beim Compilieren der Tasmota Firmware muss in der user_config.h die Unterstützung für den ADS1115 aktiviert werden!
Du hast die user_config.h angepasst ?

[Aphofis]

@Ralla66
Ja hatte ich mehrfach erstellt und die user config angepasst mit ads normal und i2cdev

[Ralla66]

@Aphofis
Ja ok,
dann bleibt ja nur SCL / SDA oder unsaubere Spannung am ADS.
Weitere Test jetzt ohne Oszilloskop wirds schwierig.
Das in der Tasmota WebGui keine ADS zu sehen sind liegt wohl eher an
der Communikation NodeMcu und ADS.
Per I2C kann man ja auch andere Elemente anschließen.
Dann erkennt Tasmota ja den ADS nicht.
Bin mal weg denken was man noch prüfen kann ohne Oskar
Haste ein Arduino da oder einen I2C Sensor ?
Bin hier am lesen:
http://www.netzmafia.de/skripten/hardware/RasPi/Projekt-ADS1115/index.html
Nicht das ADDR und Alert zwangsweise angeschlossen werden müssen.
Nachtrag,
Nicht das ADDR bei dir schwebt, leg den mal an Ground, solltest dann Adresse 0x48 haben.
ADDR muß beschaltet sein !
Alert schau ich mal ins Datasheet was das bedeutet.
Nachtrag 2,
Link:
http://www.ti.com/lit/ds/symlink/ads1115.pdf
Alert bin ich mir nicht sicher, in der Standartbeschaltung hier Seite 31 Punkt 10.1.1 hat Alert VDD über
den 10k Pullup.
Link:
http://henrysbench.capnfatz.com/henrys-bench/arduino-voltage-measurements/arduino-ads1115-module-getting-started-tutorial/
Schließe mal bitte ADDR an GND an und bleib bei 3,3 Volt.

[Aphofis]

@Ralla66 hatte ich alles schon getestet mit Addr an gnd
Ich sagte ja hab alle möglichen Variationen durch
Ich weiß eine Nadel im Heu Haufen per Ferndiagnose ist immer schwer zu finden

[Ralla66]

@Aphofis
Teste den ADS mal am Arduino, Raspi, Wemos oder sonst was.
Oscar haste ja wahrscheinlich nicht.
Bestelle mir auch mal einen ADS.
Das will ich jetzt wissen
Haste vielleicht ne Adresse wo der kostengünstig innerhalb von max 5 Tagen geliefert wird ?
6 Wochen aus Fernost dauert mir zu lange.

[Aphofis]

@Ralla66
Ich hab einen Arduino mit NodeMCU integriert aber ich schnelle es mit den Jumpern nicht um das Gerät normal aus Standard Arduino Mega zu stellen

[Ralla66]

@Aphofis
Arduino mit NodeMCU integriert sagt mir nix.
Betreibe mal die NodeMCU alleine nur mit Tasmota und ADS.
Denke das läuft.
Bestellt ist, kann dann mittesten wenn er da ist.
