Dynamische SVG-Progress-Bar

Ro75

Dieses Skript bietet eine elegante Lösung, um ohne aufwendige Widget-Konfigurationen voll anpassbare Fortschrittsbalken (horizontal oder vertikal) direkt per JavaScript zu generieren. Ideal für Dashboards, bei denen Füllstände, Batteriestände oder Sensorwerte grafisch ansprechend visualisiert werden sollen.

Hinweis: Dieses Skript wurde mit Unterstützung von KI entwickelt, um eine effiziente und saubere Code-Struktur für die dynamische SVG-Generierung sicherzustellen.

Warum dieses Skript?
In der Visualisierung (VIS) stößt man bei vielen gleichartigen Elementen oft an Grenzen. Anstatt für jedes Widget manuell Einstellungen vorzunehmen, generiert dieses Skript den SVG-Code "on-the-fly".

Einheitliches Design:
Alle Balken sind konsistent.

Flexibel:
Einfache Anpassung von Farben, Größen und Stilen über Parameter.

Was ist nötig?
Du benötigst die Instanz javascript.

Datenpunkt:
Erstelle einen Datenpunkt (Typ String) in 0_userdata.0, in dem das generierte SVG gespeichert wird.

Widget:
Erstelle in deiner VIS ein String (unescaped) Widget und binde den Datenpunkt über die Objekt ID ein: {0_userdata.0.dein.datenpunkt}.

Die Parameter-Erklärung

Parameter	Typ	Beschreibung
orientation	String	"horizontal" oder "vertical"
value	Number	Aktueller Wert in Prozent (0 - 100)
progressColor	String	Farbe des Balkens (Hex, RGB oder RGBA)
backgroundColor	String	Hintergrundfarbe (Hex, RGB, RGBA, "transparent")
border	Number	Rahmenstärke in Pixeln
borderColor	String	Rahmenfarbe (Hex, RGB oder RGBA)
borderRadius	Number	Eckenabrundung in Pixeln
labelFont	String	Schriftart (z.B. "Arial")
labelSize	String	Schriftgröße (z.B. "20px") "0px" wenn das Label ausgeblendet werden soll
labelColor	String	Textfarbe (Hex, RGB oder RGBA)
labelshadow	Boolean	true für dezenten Text-Schatten
labelsuffix	String	Anhang hinter dem Wert (z.B. "%")
gradient	Boolean	true für automatischen Farbverlauf
effect	String	"glanz" für Glas-Effekt oder "none"
maxValue	Number	Standardwert = 100, kann aber auch jeder andere Wert sein
width	Number	Breite, für Automatik null belassen, ansonsten gewünschten Wert - z.B. 200
height	Number	Höhe, für Automatik null belassen, ansonsten gewünschten Wert - z.B. 40

Farbangaben & Transparenz
Die Funktion ist für Standard-Farben ausgelegt. Du kannst für alle Farb-Parameter (progressColor, backgroundColor, borderColor, labelColor) die folgenden Formate verwenden:

Hex-Werte: (z. B. "#2a2a2a"). Wichtig: Für den Parameter gradient = true solltest du bevorzugt Hex-Werte verwenden, da die interne Logik für Farbverläufe darauf optimiert ist.

RGB / RGBA: Du kannst Farben als rgb(r, g, b) oder mit Transparenz als rgba(r, g, b, alpha) definieren.

Beispiel: "rgba(0, 128, 0, 0.5)" für ein halbtransparentes Grün.

"transparent": Verwende das Schlüsselwort "transparent", um den Hintergrund komplett auszublenden.

Hier das Script:

// === Dynamische SVG-Progress-Bar ===

//Erst-Version 1.0.0 - 01.07.2026
//Version 1.0.2 - 02.07.2026
//Ersteller Ro75.

//Voraussetzungen (Version 1.0.2 getestet mit)
//NodeJS: 22.22.x
//Javascript-Adapter: 9.0.18
//Admin-Adapter: 7.8.23
//js-controler: 7.2.2

function buildProgressBarSvg(orientation, value, progressColor, backgroundColor, border, borderColor, borderRadius, labelFont, labelSize, labelColor, labelshadow, labelsuffix, gradient, effect, maxValue = 100, Width = null, Height = null) {
    const pct = (maxValue === 0) ? 0 : (value / maxValue) * 100;

    let svgW, svgH;
    if (orientation === "horizontal") {
        svgW = 80;
        svgH = 15;
    } else {
        svgW = 15;
        svgH = 80;
    }

    if (Width !== null) svgW = Width;
    if (Height !== null) svgH = Height;

    function adjustColor(color, lightnessChange) {
        let r, g, b, a = null;

        if (color.startsWith("#")) {
            let hex = color.slice(1);
            if (hex.length === 3) hex = hex.split("").map(c => c + c).join("");
            const num = parseInt(hex, 16);
            r = (num >> 16) & 255;
            g = (num >> 8) & 255;
            b = num & 255;
        } else if (color.startsWith("rgb")) {
            const parts = color.match(/[\d.]+/g).map(Number);
            [r, g, b] = parts;
            if (parts.length === 4) a = parts[3];
        }
        else return color;

        r /= 255; g /= 255; b /= 255;

        const max = Math.max(r, g, b);
        const min = Math.min(r, g, b);
        let h, s;
        let l = (max + min) / 2;

        if (max === min) {
            h = s = 0;
        } else {
            const d = max - min;
            s = l > 0.5 ? d / (2 - max - min) : d / (max + min);

            switch (max) {
                case r: h = (g - b) / d + (g < b ? 6 : 0); break;
                case g: h = (b - r) / d + 2; break;
                case b: h = (r - g) / d + 4; break;
            }
            h /= 6;
        }

        l += lightnessChange / 100;
        l = Math.max(0, Math.min(1, l));

        function hue2rgb(p, q, t) {
            if (t < 0) t += 1;
            if (t > 1) t -= 1;
            if (t < 1/6) return p + (q - p) * 6 * t;
            if (t < 1/2) return q;
            if (t < 2/3) return p + (q - p) * (2/3 - t) * 6;
            return p;
        }

        let rr, gg, bb;

        if (s === 0) {
            rr = gg = bb = l;
        } else {
            const q = l < 0.5 ? l * (1 + s) : l + s - l * s;
            const p = 2 * l - q;

            rr = hue2rgb(p, q, h + 1/3);
            gg = hue2rgb(p, q, h);
            bb = hue2rgb(p, q, h - 1/3);
        }

        rr = Math.round(rr * 255);
        gg = Math.round(gg * 255);
        bb = Math.round(bb * 255);

        if (a !== null) return `rgba(${rr},${gg},${bb},${a})`;
        return "#" + ((1 << 24) | (rr << 16) | (gg << 8) | bb).toString(16).slice(1);
    }

    let finalProgressColor = progressColor;
    let gradientDef = "";

    if (gradient === true) {
        const gradId = "grad_" + Math.random().toString(36).slice(2);

        const c1 = adjustColor(progressColor, -25);
        const c2 = adjustColor(progressColor, -15);
        const c3 = adjustColor(progressColor, -5);
        const c4 = adjustColor(progressColor, 5);
        const c5 = adjustColor(progressColor, 15);
        const c6 = adjustColor(progressColor, 25);

        if (orientation === "horizontal") {
            gradientDef = `
                <linearGradient id="${gradId}" x1="0" y1="0" x2="1" y2="0">
                    <stop offset="0%"   stop-color="${c1}"/>
                    <stop offset="20%"  stop-color="${c2}"/>
                    <stop offset="40%"  stop-color="${c3}"/>
                    <stop offset="60%"  stop-color="${c4}"/>
                    <stop offset="80%"  stop-color="${c5}"/>
                    <stop offset="100%" stop-color="${c6}"/>
                </linearGradient>
            `;
        } else {
            gradientDef = `
                <linearGradient id="${gradId}" x1="0" y1="1" x2="0" y2="0">
                    <stop offset="0%"   stop-color="${c1}"/>
                    <stop offset="20%"  stop-color="${c2}"/>
                    <stop offset="40%"  stop-color="${c3}"/>
                    <stop offset="60%"  stop-color="${c4}"/>
                    <stop offset="80%"  stop-color="${c5}"/>
                    <stop offset="100%" stop-color="${c6}"/>
                </linearGradient>
            `;
        }
        finalProgressColor = `url(#${gradId})`;
    }

    const innerX = border;
    const innerY = border;
    const innerW = svgW - border * 2;
    const innerH = svgH - border * 2;

    const outerRadius = borderRadius;
    const innerRadius = Math.max(0, outerRadius - border);
    const effectiveRadius = innerRadius - 0.3;

    const clipId = "clip_" + Math.random().toString(36).slice(2);
    const glossClipId = "clip_gloss_" + Math.random().toString(36).slice(2);

    let clipDef = "";
    let glossClipDef = "";

    if (pct > 0) {
        if (orientation === "horizontal") {
            const fillW = innerW * (pct / 100);

            clipDef = `<clipPath id="${clipId}"><rect x="${innerX}" y="${innerY}" width="${fillW}" height="${innerH}" /></clipPath>`;

            if (effect === "glanz") {
                const glossH = innerH * 0.45;
                glossClipDef = `<clipPath id="${glossClipId}"><rect x="${innerX}" y="${innerY}" width="${fillW}" height="${glossH}" /></clipPath>`;
            }
        } else {
            const fillH = innerH * (pct / 100);
            const yFill = innerY + innerH - fillH;

            clipDef = `<clipPath id="${clipId}"><rect x="${innerX}" y="${yFill}" width="${innerW}" height="${fillH}" /></clipPath>`;

            if (effect === "glanz") {
                const glossW = innerW * 0.45;
                glossClipDef = `<clipPath id="${glossClipId}"><rect x="${innerX}" y="${yFill}" width="${glossW}" height="${fillH}" /></clipPath>`;
            }
        }
    }

    const labelText = Math.round(pct * 100) / 100 + " " + labelsuffix;
    const shadow = labelshadow ? "text-shadow:1px 1px 2px black;" : "";

    return `
        <svg xmlns="http://www.w3.org/2000/svg" width="100%" height="100%" viewBox="0 0 ${svgW} ${svgH}" preserveAspectRatio="none">
            <defs>
                ${gradientDef}
                ${clipDef}
                ${glossClipDef}
            </defs>

            <rect x="0" y="0" width="${svgW}" height="${svgH}" fill="${borderColor}" rx="${outerRadius}" ry="${outerRadius}" />
            <rect x="${innerX}" y="${innerY}" width="${innerW}" height="${innerH}" fill="${backgroundColor}" rx="${innerRadius}" ry="${innerRadius}" />

            ${pct > 0 ? `<rect x="${innerX}" y="${innerY}" width="${innerW}" height="${innerH}" fill="${finalProgressColor}" rx="${effectiveRadius}" ry="${effectiveRadius}" clip-path="url(#${clipId})" />` : ""}
            ${effect === "glanz" && pct > 0 ? `<rect x="${innerX}" y="${innerY}" width="${innerW}" height="${innerH}" fill="rgba(255,255,255,0.35)" rx="${effectiveRadius}" ry="${effectiveRadius}" clip-path="url(#${glossClipId})" />` : ""}

            <foreignObject x="0" y="0" width="${svgW}" height="${svgH}">
                <div xmlns="http://www.w3.org/1999/xhtml"
                    style="
                        position:absolute;
                        top:50%;
                        left:50%;
                        transform:translate(-50%,-50%) ${orientation === 'vertical' ? 'rotate(-90deg)' : ''};
                        font-family:${labelFont};
                        font-size:${labelSize};
                        font-weight:bold;
                        color:${labelColor};
                        ${shadow}
                        white-space:nowrap;
                        pointer-events:none;
                    ">
                    ${labelText}
                </div>
            </foreignObject>
        </svg>
    `;
}

Anwendung mit on()-Trigger (Automatische Aktualisierung):
Anstatt den Wert manuell zu setzen, solltest du das Skript durch einen Trigger auslösen lassen. So aktualisiert sich deine ProgressBar automatisch, sobald sich der Wert deines Sensors ändert:

// Beispiel: Überwache einen Datenpunkt (z.B. einen Füllstand)
on({ id: 'alias.0.Geräte.Level', change: 'any' }, function (obj) {

    // Die ProgressBar wird bei jeder Änderung des Datenpunktes neu berechnet
    let barSVG = buildProgressBarSvg(
        "horizontal",
        obj.state.val,              // Der aktuelle Wert vom Sensor
        "#004400",                  // progressColor
        "#333333",                  // backgroundColor
        0.5,                        // border
        "white",                    // borderColor
        5,                          // borderRadius
        "Arial",                    // labelFont
        "6px",                      // labelSize
        "#ffffff",                  // labelColor
        true,                       // labelshadow
        "%",                        // labelsuffix
        true,                       // gradient
        "none",                     // effect
        100                         // maxValue
        200                         // width
        40                          // height
    );

    // Das Ergebnis in den Ziel-Datenpunkt schreiben
    setState('0_userdata.0.meine_bar', barSVG);
});

Hinweis zu anderen Visualisierungen:
Dieses Skript generiert sauberen SVG-Code. Dadurch sollte es nicht nur in der klassischen vis, sondern auch in anderen Visualisierungen innerhalb von ioBroker problemlos funktionieren.

Solltest du das Skript in einem anderen Adapter einsetzen und Probleme bei der Darstellung haben, empfehle ich, kurz im jeweiligen Unterforum des Adapters nachzufragen.

Viel Erfolg beim Einbinden in dein Dashboard. Wer mag, kann sich auch die HTML-Version ansehen.

Ro75.

EDIT Version 1.0.1

es kann nun explizit die Höhe (height) und die Breite (width) mit übergeben werden

EDIT Version 1.0.2

unter Umstanden wurde der Wert vom Label falsch dargestellt (Nachkommastellen / Rundung)

skvarel

Das geht aber doch auch ganz ohne Script mit unserem inventwo Slider für VIS2.

Ro75

Ja, das mag sein. Ich zeige Möglichkeiten damit man nicht immer 20 verschiedene Adapter installieren muss, wenn es auch mit "Basics" geht. Das ist mein Ansatz und den Teile ich.

Ro75.

Ro75

EDIT Version 1.0.1

es kann nun explizit die Höhe (height) und die Breite (width) mit übergeben werden

Script wurde in Post #1 aktualisiert.

Ro75.

Ro75

EDIT Version 1.0.2

unter Umstanden wurde der Wert vom Label falsch dargestellt (Nachkommastellen / Rundung)

Script wurde in Post #1 aktualisiert.

Ro75.

Ro75

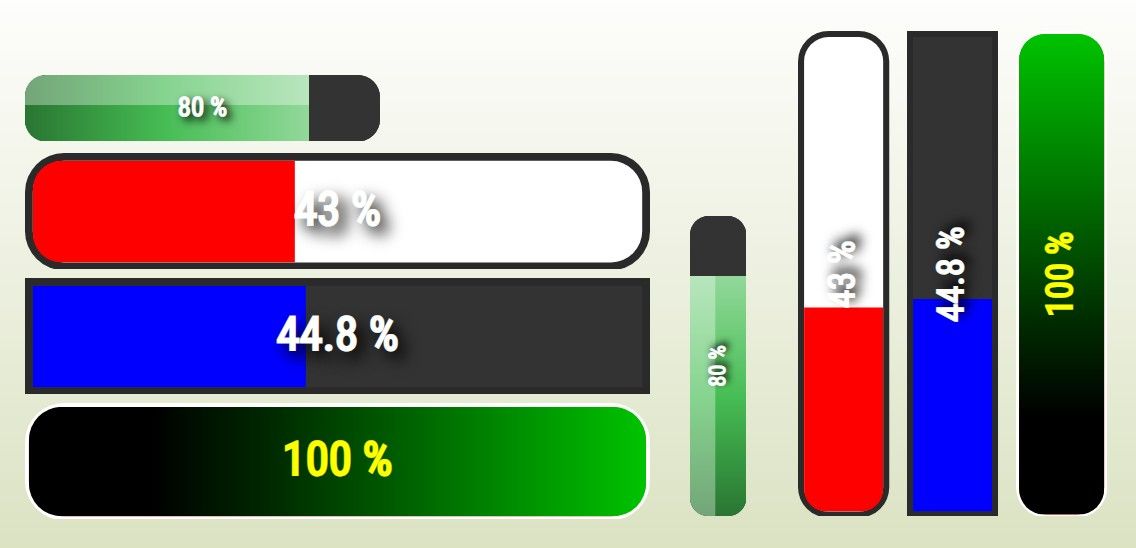

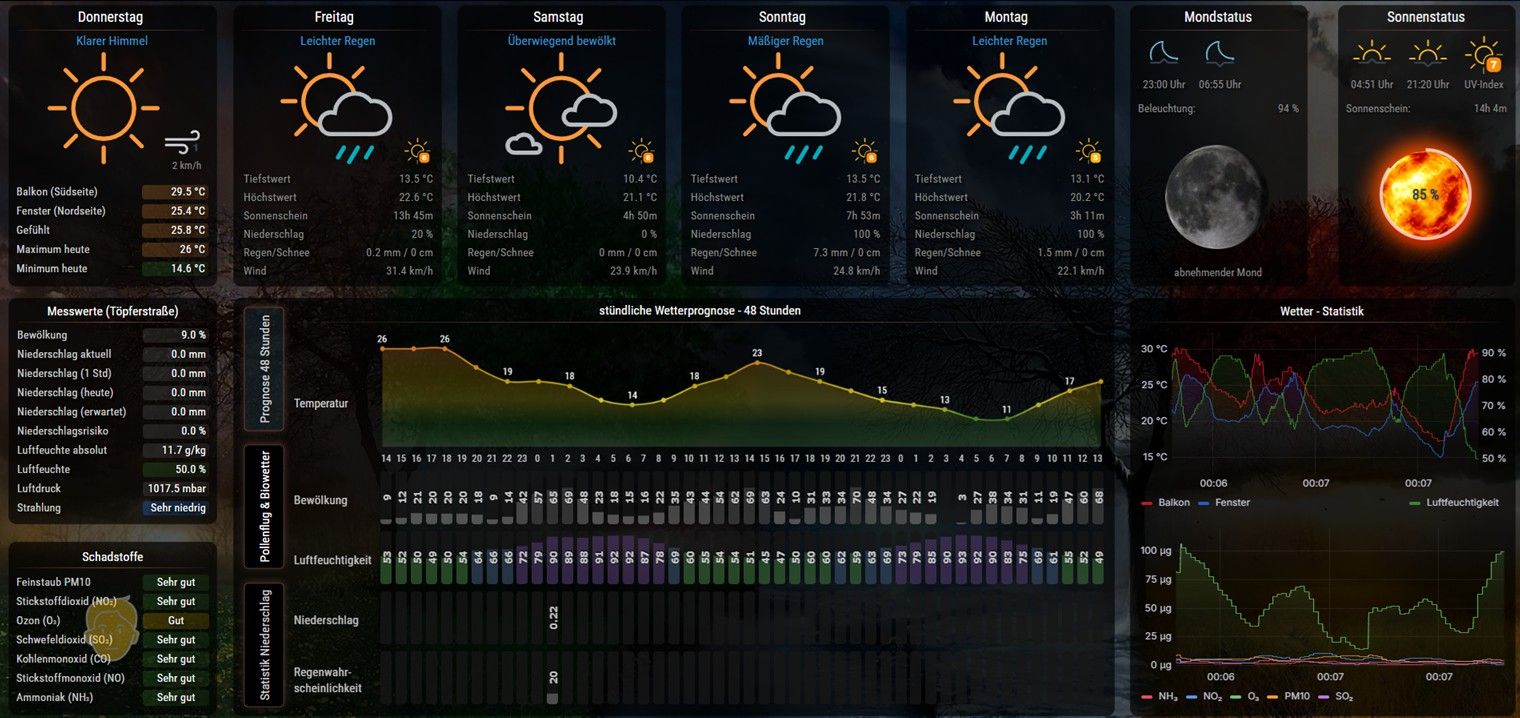

Mal ein praktisches Anwendungsbeispiel bei mir:

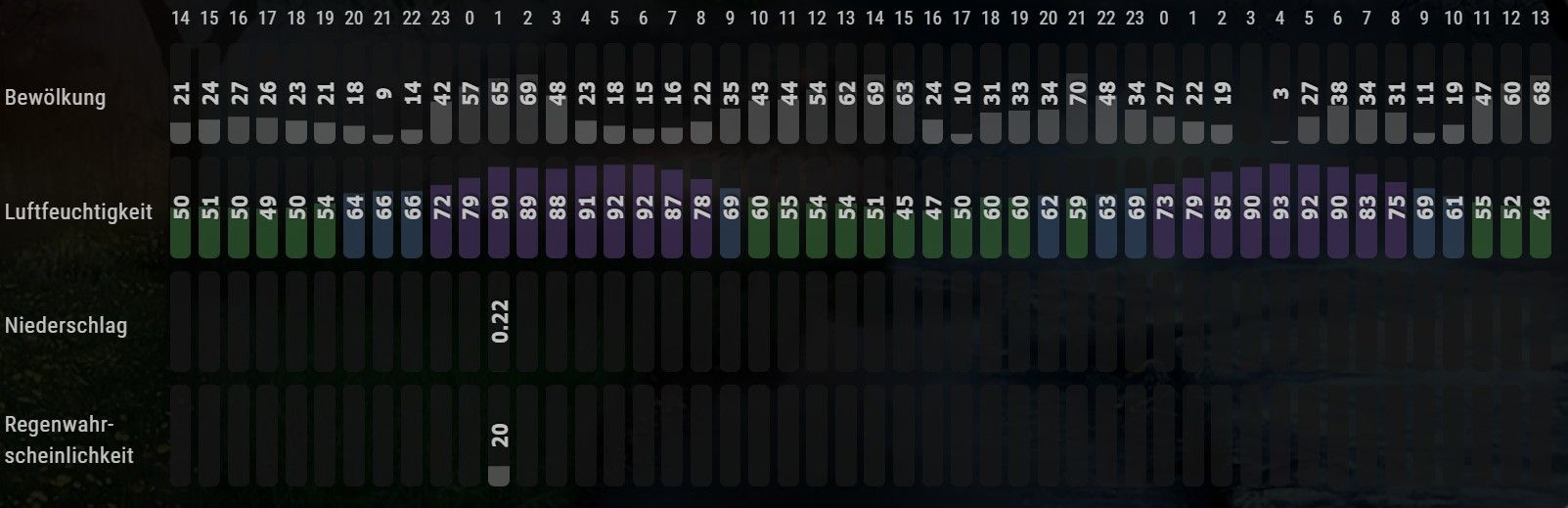

Meine Wetterview. In der Mitte haben wir die Prognosedaten für die nächsten 48 Stunden für Bewölkung, Luftfeuchtigkeit, Regenwahrscheinlichkeit und Regenmenge. Insgesamt sind das 192 SVG-Progressbar. Aber nicht als Dateien oder Datenpunkte. Das ganze ist ein Widget in dem diese 192 SVG (Base64 codiert) dargestellt werden. Alles ohne Verzögerung und ohne nennenswerter Systembelastung.

Alles was hier zu sehen ist kommt aus meinem Script "EnviroSense". Dieses Script liefert mir mit nur 3 Werten folgende Daten:

Wetter (Openweathermap API) - wie der Adapter - 5 Tage, 48 Stunden
Luftqualitätsdaten (Openweathermap API)
DWD Daten - wie der Adapter
Strahlungsdaten - wie der ODL - Adapter
Pollenflugdaten - wie der Adapter, aber mit mehr Infos
Biowetterdaten
jede Menge Trigger die auf Wetterereignisse reagieren
zusätzliche Sensorwerte durch externe Sensoren
jede Menge an jsons zur Visualisierung mit Grafana

Falls an dem Script interesse besteht einfach melden und vielleicht einen Daumen hoch.

Ro75.
