Erstmal vielen Dank für die Hilfe.
Mein Gedanke war, dass die Philips Hue Lampen nicht die ganze Zeit im Standby laufen. Erst wenn der Aktor den Strom einschaltet.
Die Funktion ist mir bei HmIP noch nicht bekannt, werde gleich mal die CCU3 durchsuchen.
Habe jetzt in der Raspberry Ausgang 2 (L1) auf Dauerstrom gesetzt und jetzt funktioniert die Schaltung. Leider ist somit der Messwertkanal 7 (Spannung, Strom, Leistung etc.) ohne Funktion.
<xml xmlns="https://developers.google.com/blockly/xml">
<variables>
<variable id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</variable>
<variable type="timeout" id="timeout">timeout</variable>
</variables>
<block type="variables_set" id="}CItR,h-o^cddY32vu^5" x="-962" y="-562">
<field name="VAR" id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</field>
<value name="VALUE">
<block type="get_value_var" id="0q6t?M5`Fikei=DZlhh.">
<field name="ATTR">val</field>
<value name="OID">
<shadow type="text" id="?.8o;mOO^kQNr#1}@]JM">
<field name="TEXT"></field>
</shadow>
<block type="field_oid" id="-^w]~qRX}9(3~@URdZ2G">
<field name="oid">hm-rpc.1.00085BE98F0B6B.5.STATE</field>
</block>
</value>
</block>
</value>
<next>
<block type="on_ext" id="c7Gs~,7*5`nU:tgPpD1C">
<mutation xmlns="http://www.w3.org/1999/xhtml" items="1"></mutation>
<field name="CONDITION">ne</field>
<field name="ACK_CONDITION"></field>
<value name="OID0">
<shadow type="field_oid" id="9F=1(uB*uwuXi5KB*$M7">
<field name="oid">hm-rpc.1.00085BE98F0B6B.5.STATE</field>
</shadow>
</value>
<statement name="STATEMENT">
<block type="variables_set" id="NA-DRD]+w3loXX%yr=8{">
<field name="VAR" id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</field>
<value name="VALUE">
<block type="logic_negate" id="0IQ$4]^glz]n7ZvSG%)7">
<value name="BOOL">
<block type="variables_get" id="*7+!g,~o2]_V29LvHxsR">
<field name="VAR" id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</field>
</block>
</value>
</block>
</value>
<next>
<block type="controls_if" id="$|2iFM}3R.O-|dHgEs).">
<mutation else="1"></mutation>
<value name="IF0">
<block type="variables_get" id="zJs8@_pAJL:OY$9C)Siu">
<field name="VAR" id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</field>
</block>
</value>
<statement name="DO0">
<block type="control" id="ejv^DGVv2yXQ=`MIV+R[">
<mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
<field name="OID">hue.1.Esstisch_Zone.on</field>
<field name="WITH_DELAY">FALSE</field>
<value name="VALUE">
<block type="logic_boolean" id="6tY4H}u:syM`e46:9|2n">
<field name="BOOL">TRUE</field>
</block>
</value>
<next>
<block type="control" id="p/e8O-y#,YLe,Zh?)}6w">
<mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
<field name="OID">hue.1.Esstisch_Zone.level</field>
<field name="WITH_DELAY">FALSE</field>
<value name="VALUE">
<block type="math_number" id="9lUnH,vwW:,oC|])RO1J">
<field name="NUM">100</field>
</block>
</value>
</block>
</next>
</block>
</statement>
<statement name="ELSE">
<block type="control" id="~E(QOxBZHBonTF-c$,BG">
<mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
<field name="OID">hue.1.Esstisch_Zone.on</field>
<field name="WITH_DELAY">FALSE</field>
<value name="VALUE">
<block type="logic_boolean" id="AU,,(tfUYR1[[u$cUeu!">
<field name="BOOL">FALSE</field>
</block>
</value>
</block>
</statement>
</block>
</next>
</block>
</statement>
<next>
<block type="on_ext" id="{TRn~M)~m`2NiLo?Vh(=">
<mutation xmlns="http://www.w3.org/1999/xhtml" items="2"></mutation>
<field name="CONDITION">ne</field>
<field name="ACK_CONDITION"></field>
<value name="OID0">
<shadow type="field_oid" id="}A|NB2FWvKg+_w*x/;$]">
<field name="oid">hue.0.BWM_Esszimmer_1.presence</field>
</shadow>
</value>
<value name="OID1">
<shadow type="field_oid" id="Y^t!0Zi^(KqJ`qS3:^|A">
<field name="oid">hue.0.BWM_Esszimmer_2.presence</field>
</shadow>
</value>
<statement name="STATEMENT">
<block type="controls_if" id="tpX(rch{||1_(57j,#S,">
<value name="IF0">
<block type="logic_operation" id="1D:`9XxVK^Y_TtYZnPCs" inline="false">
<field name="OP">AND</field>
<value name="A">
<block type="logic_compare" id="l,*{NQVI3S(_cUAL|ryR">
<field name="OP">EQ</field>
<value name="A">
<block type="variables_get" id="HXPD6fA#yb]S9^EX..2E">
<field name="VAR" id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</field>
</block>
</value>
<value name="B">
<block type="logic_boolean" id="`VyjOsk67)AIff0w)A$6">
<field name="BOOL">FALSE</field>
</block>
</value>
</block>
</value>
<value name="B">
<block type="logic_compare" id="*hL92__WJVU[PHAcUe}n">
<field name="OP">LT</field>
<value name="A">
<block type="get_value_var" id="=0KlD14_@F%;sLJ$_$L;">
<field name="ATTR">val</field>
<value name="OID">
<shadow type="text" id="k0u}J.;zQlEUtWkC#gB8">
<field name="TEXT"></field>
</shadow>
<block type="field_oid" id="OXLFC%D@pUpxy.$.VF3z">
<field name="oid">hm-rpc.1.0031DD89A9F6B4.1.ILLUMINATION</field>
</block>
</value>
</block>
</value>
<value name="B">
<block type="math_number" id="?o%^VARl/wOq=$4MVRdz">
<field name="NUM">50</field>
</block>
</value>
</block>
</value>
</block>
</value>
<statement name="DO0">
<block type="control" id="(3k-^%_7_@d-CYk$!gcp">
<mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
<field name="OID">hue.1.Esstisch_Zone.on</field>
<field name="WITH_DELAY">FALSE</field>
<value name="VALUE">
<block type="logic_boolean" id="u2|_@DTRHxNC{HIYO6-c">
<field name="BOOL">TRUE</field>
</block>
</value>
<next>
<block type="control" id="hLpBAr^.e0Re4B_uuUQX">
<mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
<field name="OID">hue.1.Esstisch_Zone.level</field>
<field name="WITH_DELAY">FALSE</field>
<value name="VALUE">
<block type="math_number" id="7LBj=0Dp92aP+F-/yNjF">
<field name="NUM">50</field>
</block>
</value>
<next>
<block type="timeouts_cleartimeout" id="w5g~`hSS.X/CKhm`N,z`">
<field name="NAME">timeout</field>
<next>
<block type="timeouts_settimeout" id=";_(;ov3s*%^G3}OG8%a:">
<field name="NAME">timeout</field>
<field name="DELAY">30</field>
<field name="UNIT">sec</field>
<statement name="STATEMENT">
<block type="control" id="imjPn!$@UuwI[2ltY;w$">
<mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
<field name="OID">hue.1.Esstisch_Zone.on</field>
<field name="WITH_DELAY">FALSE</field>
<value name="VALUE">
<block type="logic_boolean" id="tYb)8MV+3vTllq),#7A{">
<field name="BOOL">FALSE</field>
</block>
</value>
</block>
</statement>
</block>
</next>
</block>
</next>
</block>
</next>
</block>
</statement>
</block>
</statement>
</block>
</next>
</block>
</next>
</block>
</xml>
Die Taster habe ich durch den Schaltaktor ersetzt. Dieser ist über die RaspberryMatic mit Direktverknüpfungen von den Tastern verknüpft.
Jetzt verstehe ich auch meinen Gedankenfehler. Über den Aktor schalte ich den Strom von der Lampe weg und somit gibt es keine Rückmeldung von der Lampe.
Gibt es keine Möglichkeit das die Lampe nicht am Dauerstrom hängt?

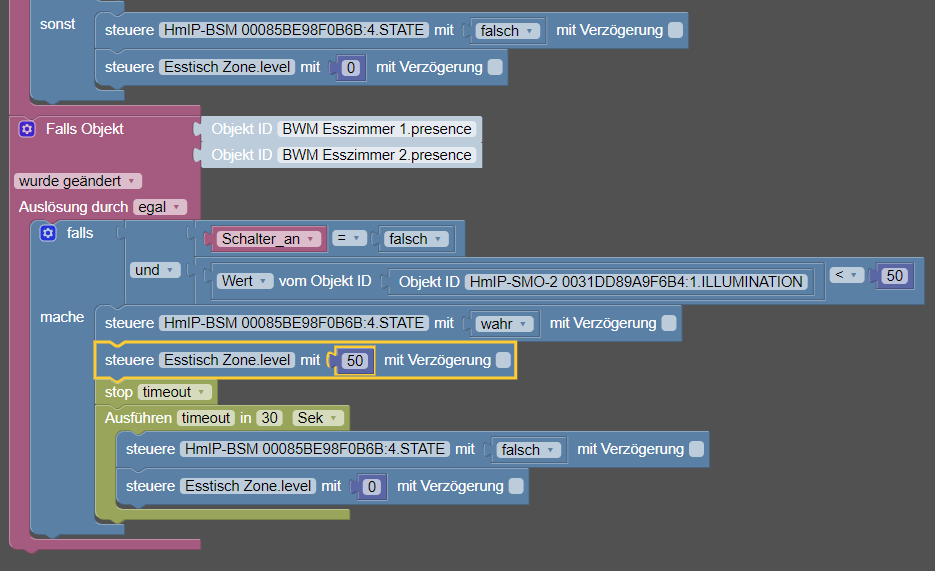

Habe die Schaltung soweit fertiggestellt. Leider funktioniert diese irgendwie nicht so richtig. Ich betrete den Raum, Licht geht an i.O., nach 30 Sek leider auch wieder aus obwohl eine erneute Bewegung stattfindet. Ich bewege mich weiter im Raum leider keine Reaktion und auf einmal geht die Lampe wieder an und dann nach ca. 20 Sek wieder aus. Wenn ich den Raum betrete geht das Licht an und wenn ich dann den Schalter betätige, geht die Lampe aus und fängt dann willkürlich an zu blinken.
<xml xmlns="https://developers.google.com/blockly/xml">
<variables>
<variable id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</variable>
<variable type="timeout" id="timeout">timeout</variable>
</variables>
<block type="variables_set" id="}CItR,h-o^cddY32vu^5" x="-962" y="-562">
<field name="VAR" id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</field>
<value name="VALUE">
<block type="get_value_var" id="0q6t?M5`Fikei=DZlhh.">
<field name="ATTR">val</field>
<value name="OID">
<shadow type="text" id="?.8o;mOO^kQNr#1}@]JM">
<field name="TEXT"></field>
</shadow>
<block type="field_oid" id="-^w]~qRX}9(3~@URdZ2G">
<field name="oid">hm-rpc.1.00085BE98F0B6B.4.STATE</field>
</block>
</value>
</block>
</value>
<next>
<block type="on_ext" id="c7Gs~,7*5`nU:tgPpD1C">
<mutation xmlns="http://www.w3.org/1999/xhtml" items="1"></mutation>
<field name="CONDITION">ne</field>
<field name="ACK_CONDITION"></field>
<value name="OID0">
<shadow type="field_oid" id="9F=1(uB*uwuXi5KB*$M7">
<field name="oid">hm-rpc.1.00085BE98F0B6B.4.STATE</field>
</shadow>
</value>
<statement name="STATEMENT">
<block type="variables_set" id="NA-DRD]+w3loXX%yr=8{">
<field name="VAR" id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</field>
<value name="VALUE">
<block type="logic_negate" id="0IQ$4]^glz]n7ZvSG%)7">
<value name="BOOL">
<block type="variables_get" id="*7+!g,~o2]_V29LvHxsR">
<field name="VAR" id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</field>
</block>
</value>
</block>
</value>
<next>
<block type="controls_if" id="$|2iFM}3R.O-|dHgEs).">
<mutation else="1"></mutation>
<value name="IF0">
<block type="variables_get" id="zJs8@_pAJL:OY$9C)Siu">
<field name="VAR" id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</field>
</block>
</value>
<statement name="DO0">
<block type="control" id="ejv^DGVv2yXQ=`MIV+R[">
<mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
<field name="OID">hm-rpc.1.00085BE98F0B6B.4.STATE</field>
<field name="WITH_DELAY">FALSE</field>
<value name="VALUE">
<block type="logic_boolean" id="6tY4H}u:syM`e46:9|2n">
<field name="BOOL">TRUE</field>
</block>
</value>
<next>
<block type="control" id="p/e8O-y#,YLe,Zh?)}6w">
<mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
<field name="OID">hue.1.Esstisch_Zone.level</field>
<field name="WITH_DELAY">FALSE</field>
<value name="VALUE">
<block type="math_number" id="9lUnH,vwW:,oC|])RO1J">
<field name="NUM">100</field>
</block>
</value>
</block>
</next>
</block>
</statement>
<statement name="ELSE">
<block type="control" id="~E(QOxBZHBonTF-c$,BG">
<mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
<field name="OID">hm-rpc.1.00085BE98F0B6B.4.STATE</field>
<field name="WITH_DELAY">FALSE</field>
<value name="VALUE">
<block type="logic_boolean" id="AU,,(tfUYR1[[u$cUeu!">
<field name="BOOL">FALSE</field>
</block>
</value>
</block>
</statement>
</block>
</next>
</block>
</statement>
<next>
<block type="on_ext" id="{TRn~M)~m`2NiLo?Vh(=">
<mutation xmlns="http://www.w3.org/1999/xhtml" items="2"></mutation>
<field name="CONDITION">ne</field>
<field name="ACK_CONDITION"></field>
<value name="OID0">
<shadow type="field_oid" id="}A|NB2FWvKg+_w*x/;$]">
<field name="oid">hue.0.BWM_Esszimmer_1.presence</field>
</shadow>
</value>
<value name="OID1">
<shadow type="field_oid" id="Y^t!0Zi^(KqJ`qS3:^|A">
<field name="oid">hue.0.BWM_Esszimmer_2.presence</field>
</shadow>
</value>
<statement name="STATEMENT">
<block type="controls_if" id="tpX(rch{||1_(57j,#S,">
<value name="IF0">
<block type="logic_operation" id="1D:`9XxVK^Y_TtYZnPCs" inline="false">
<field name="OP">AND</field>
<value name="A">
<block type="logic_compare" id="l,*{NQVI3S(_cUAL|ryR">
<field name="OP">EQ</field>
<value name="A">
<block type="variables_get" id="HXPD6fA#yb]S9^EX..2E">
<field name="VAR" id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</field>
</block>
</value>
<value name="B">
<block type="logic_boolean" id="`VyjOsk67)AIff0w)A$6">
<field name="BOOL">FALSE</field>
</block>
</value>
</block>
</value>
<value name="B">
<block type="logic_compare" id="*hL92__WJVU[PHAcUe}n">
<field name="OP">LT</field>
<value name="A">
<block type="get_value_var" id="=0KlD14_@F%;sLJ$_$L;">
<field name="ATTR">val</field>
<value name="OID">
<shadow type="text" id="k0u}J.;zQlEUtWkC#gB8">
<field name="TEXT"></field>
</shadow>
<block type="field_oid" id="OXLFC%D@pUpxy.$.VF3z">
<field name="oid">hm-rpc.1.0031DD89A9F6B4.1.ILLUMINATION</field>
</block>
</value>
</block>
</value>
<value name="B">
<block type="math_number" id="?o%^VARl/wOq=$4MVRdz">
<field name="NUM">50</field>
</block>
</value>
</block>
</value>
</block>
</value>
<statement name="DO0">
<block type="control" id="(3k-^%_7_@d-CYk$!gcp">
<mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
<field name="OID">hm-rpc.1.00085BE98F0B6B.4.STATE</field>
<field name="WITH_DELAY">FALSE</field>
<value name="VALUE">
<block type="logic_boolean" id="u2|_@DTRHxNC{HIYO6-c">
<field name="BOOL">TRUE</field>
</block>
</value>
<next>
<block type="control" id="hLpBAr^.e0Re4B_uuUQX">
<mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
<field name="OID">hue.1.Esstisch_Zone.level</field>
<field name="WITH_DELAY">FALSE</field>
<value name="VALUE">
<block type="math_number" id="7LBj=0Dp92aP+F-/yNjF">
<field name="NUM">50</field>
</block>
</value>
<next>
<block type="timeouts_cleartimeout" id="w5g~`hSS.X/CKhm`N,z`">
<field name="NAME">timeout</field>
<next>
<block type="timeouts_settimeout" id=";_(;ov3s*%^G3}OG8%a:">
<field name="NAME">timeout</field>
<field name="DELAY">30</field>
<field name="UNIT">sec</field>
<statement name="STATEMENT">
<block type="control" id="imjPn!$@UuwI[2ltY;w$">
<mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
<field name="OID">hm-rpc.1.00085BE98F0B6B.4.STATE</field>
<field name="WITH_DELAY">FALSE</field>
<value name="VALUE">
<block type="logic_boolean" id="tYb)8MV+3vTllq),#7A{">
<field name="BOOL">FALSE</field>
</block>
</value>
</block>
</statement>
</block>
</next>
</block>
</next>
</block>
</next>
</block>
</statement>
</block>
</statement>
</block>
</next>
</block>
</next>
</block>
</xml>
Vielen Dank für die schnelle Antwort. Ich werde das heute Abend auf jeden Fall noch testen und melde mich dann nochmal.
Der Dämmerungssensor befindet sich im Außenbereich.
Hallo zusammen,
ich bin noch ziemlich unwissend im Thema Blockly und habe folgendes Problem. Ich hätte gerne eine Schaltung im Esszimmer die auf einen Bewegungsmelder reagiert, wenn es dunkel ist für ca. 30 Sekunden und mit 50% Helligkeit oder Dauerlicht bei manueller Betätigung mit 100% Helligkeit.
Folgende Komponenten sind vorhanden:
2x Bewegungsmelder von PhilipsHue
2x Taster HMIP
1x Schaltaktor für Markenschalter
1x Dämmerungssensor HMIP
1x Lampe Philips Hue
Egal was ich bereits ausprobiert habe, es hat nicht funktioniert. Würde mich über Unterstützung sehr freuen. Bei der Schaltung funktioniert leider nur der Bewegungsmelder ohne Dauerlicht.
Gruß
Chris
