Visualisierung der Schalter beim Sonoff TX Ultimate

Stefan341

Hallo,
ich habe versucht den Schalterstatus bei meinen Sonoff TX Ultimate zu visualisieren.
In meinen ersten Versuchen habe ich versucht dies mit Blockly (vielen Dank an @paul53 für die Hilfe) zu realisieren. Allerdings stellte sich schnell raus, dass dies nur sehr unzuverlässig funktioniert (ich vermute wegen den vielen Aufrufen per http).
Also war die nächste Idee, die Steuerung der LEDs direkt in die Schalter zu verlagern. Da dies relativ schnell, relativ zuverlässig lief, aber es ziemlich dunkel war, wenn die Schalter ausgeschaltet wurden, habe ich noch eine LED-Uhr integriert, die angezeigt wird, wenn alle Kanäle aus sind. Die so entstanden Scripte möchte ich euch natürlich nicht vorenthalten. Sie sind zum größten Teil per KI erstellt ~~und haben einige optische Fehler~~, also sicherlich für die Experten unter euch verbesserungsfähig. Über Optimierungsvorschläge freue ich mich natürlich.

~~Bekannte Fehler:~~

* Die Sekunden-LED bleibt schonmal stehen, wird dann beim nächsten erreichen der Sekunden aber wieder "mitgenommen". Ich vermute das hängt mit der periodischen Synchronisation der Uhrzeit zusammen.

* Selten bleiben die LEDs für Stunden und/oder Minuten trotzdem an wenn ein Kanal eingeschaltet wird.

So sieht das Ergebnis aus anhand eines 3-Channel Schalters aus:

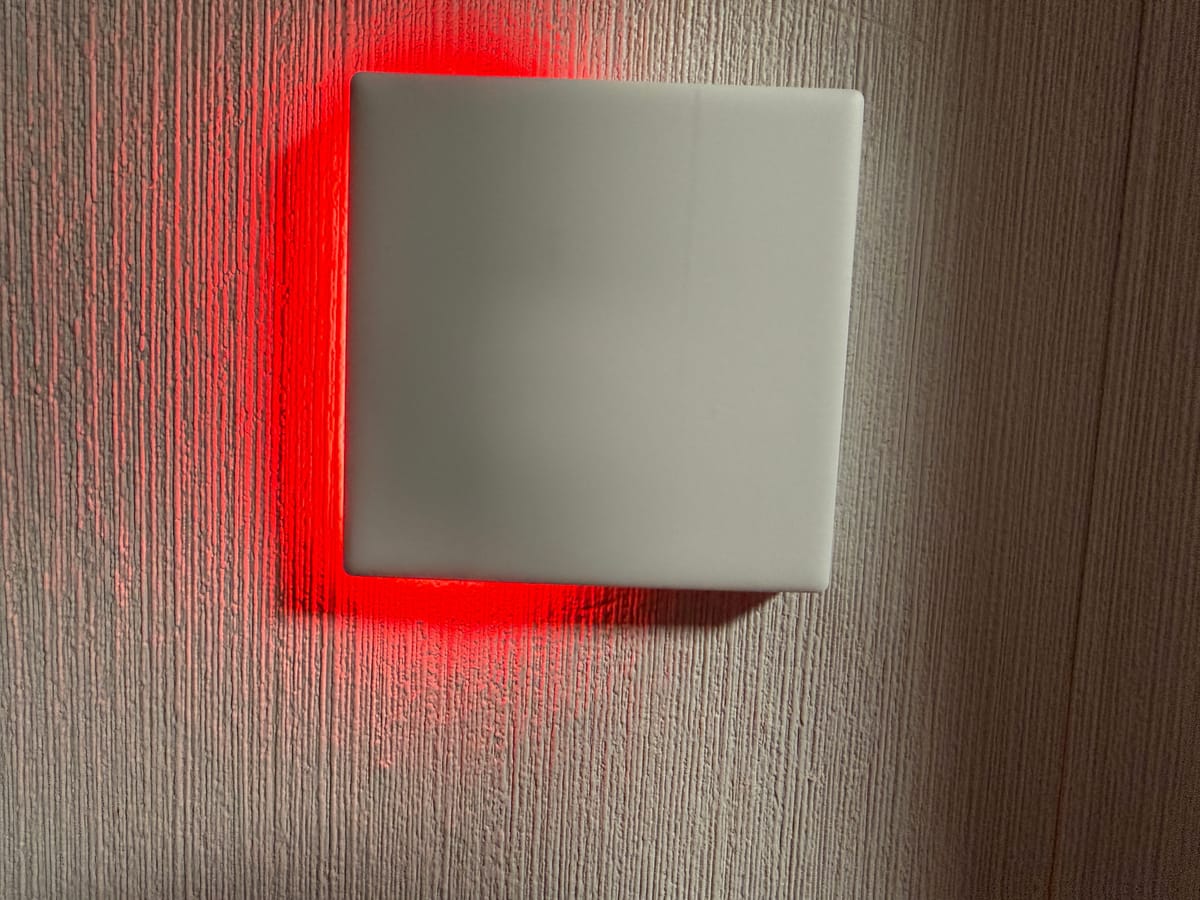

Channel 1 aktiv

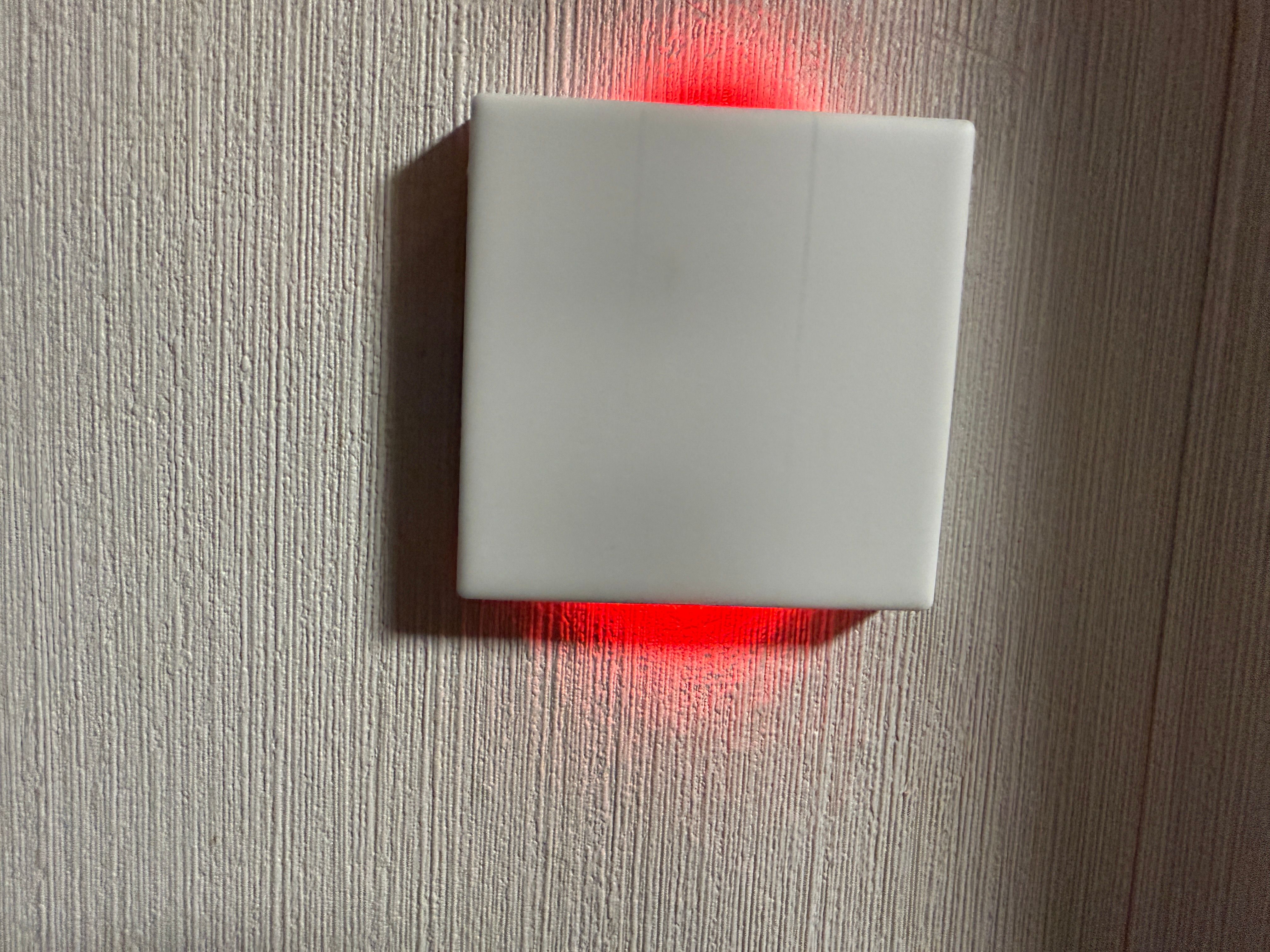

Channel 2 aktiv

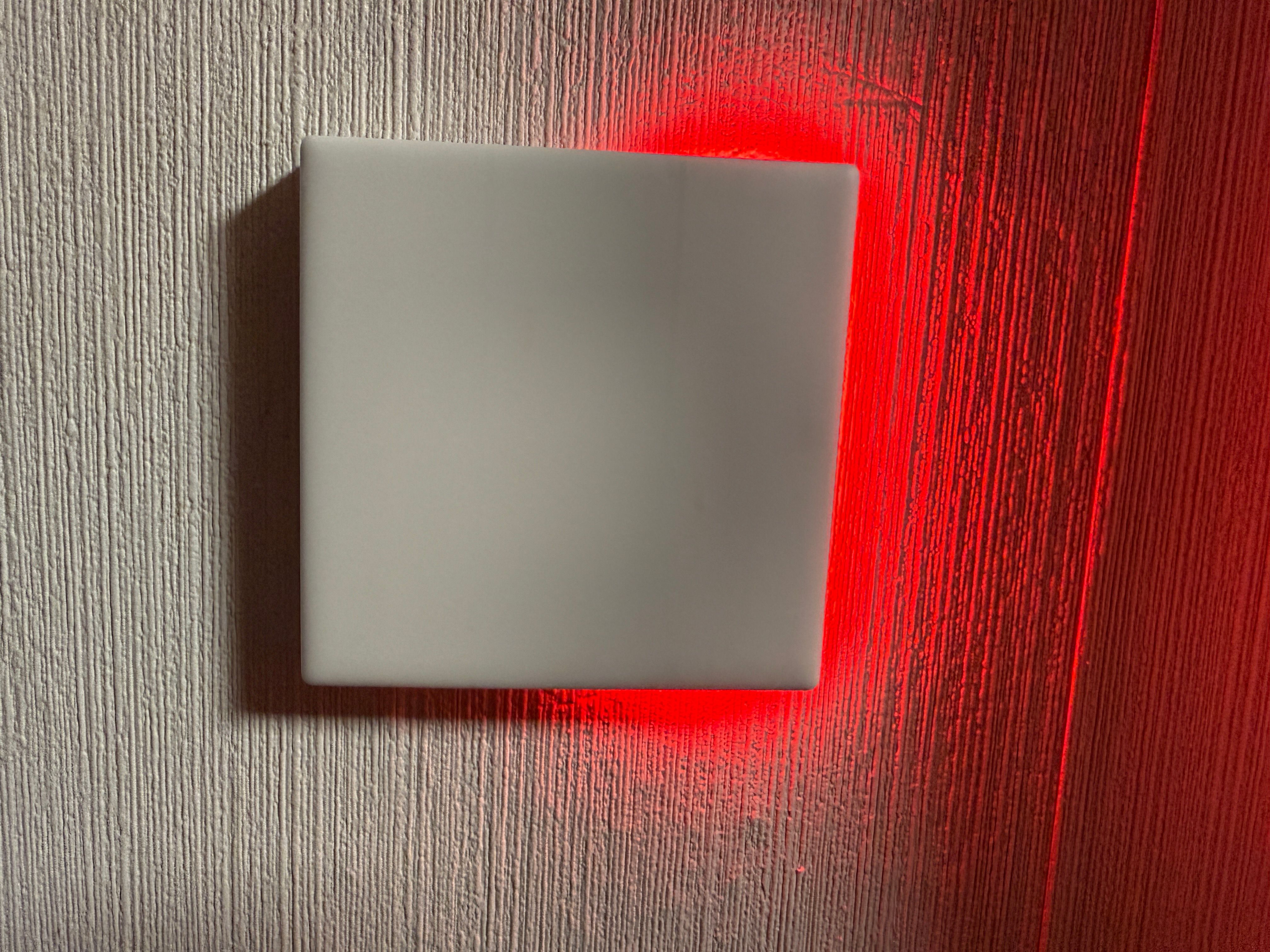

Channel 3 aktiv

Beim 2-Channel entfällt die Anzeige für Channel 2. Es werden also nur die beiden Außenseiten visualisiert.

Die Visualisierung ist animiert, startet mit der oberen LED und läuft dann nach unten. Beim ausschalten werden die LEDs im umgekehrter Reihenfolge ausgeschaltet.

Beim 1-Channel beginnt beim Einschalten die LED oben in der Mitte. Danach geht es per "Lauflicht-Effekt" zu beiden Seiten, dann an beiden Seiten nach unten, bis alle LEDs an sind. Das Ausschalten wird entgegengesetzt visualisiert.

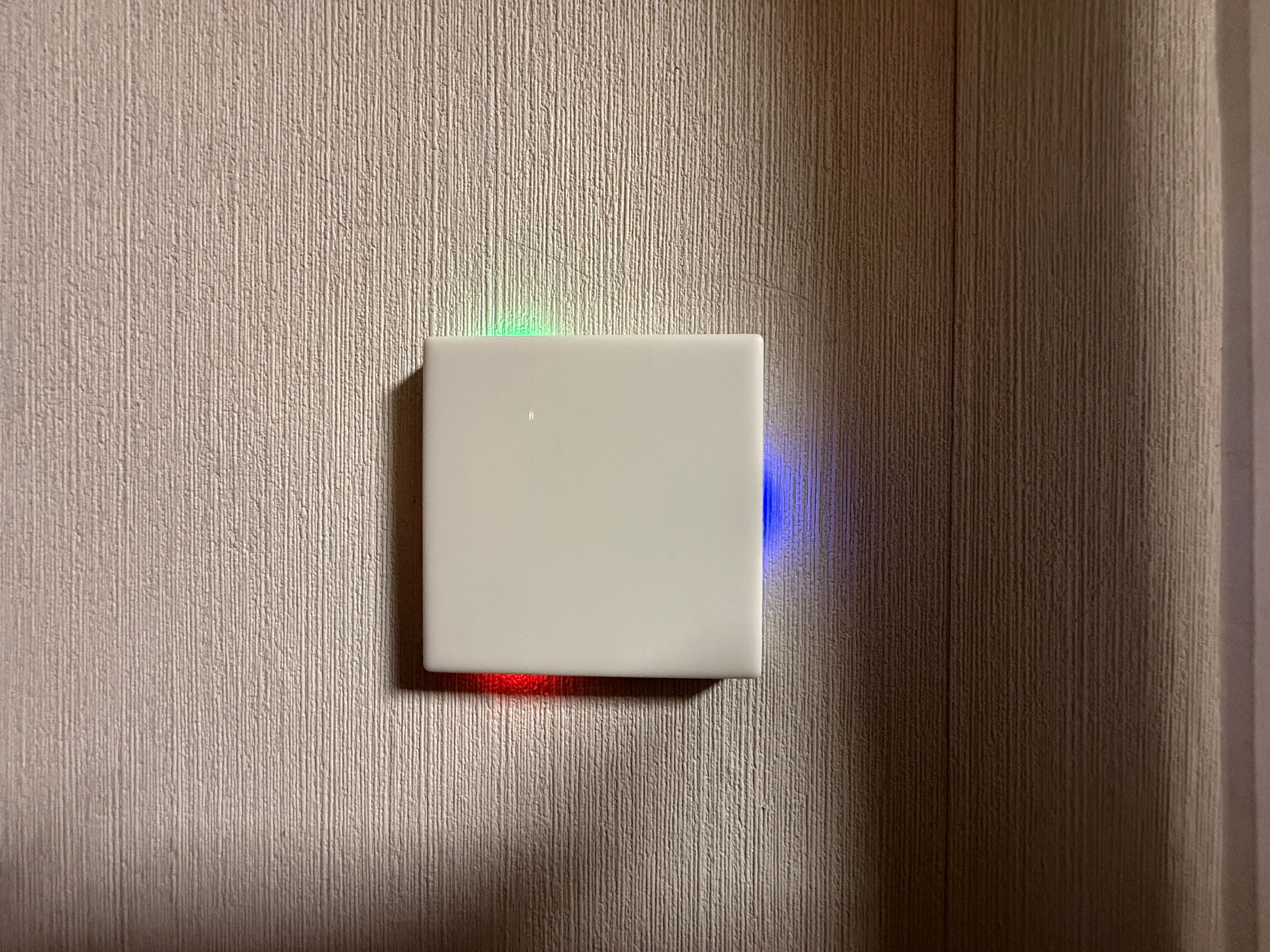

Anzeige der Uhr wenn alle Schalter Aus sind.
Stunden -> rot
Minuten -> grün
Sekunden -> blau

Die Farben sind im Script uhr.be per Hex-Code frei wählbar.

Außerdem ist bei der Uhr ein Dimmer integriert. Um 20:00Uhr werden die LEDs heruntergedimmt und um 8:00Uhr wieder hochgedimmt. Auch diese Zeiten sind im Script anpassbar, sowie die Intensität des Dimmers.

Um das Ganze einzubauen, wird ein aktives Berry im Schalter benötigt. Um dies zu testen, einfach in der Konsole

br

eingeben. Kommt keine "unbekannt"-Antwort zurück, ist Berry aktiv.

Ein etwas seltsames Phänomen, das ich beobachtet habe ist, wenn Berry nicht aktiviert ist, war es bei mir nach der Eingabe von

Status 0

aktiv.

Um die Visualisierung einzubauen, müssen drei Dateien über das Filesystem des Schalters erstellt werden. Hier ist es teilweise relevant, ob es sich um einen 1-, 2-, oder 3-Channel Schalter handelt. In den Skripten ist außerdem eingebaut, dass ein Scheme aktiviert wird, wenn keine Uhr eingerichtet ist. Die hat allerdings bei mir nicht wirklich funktioniert. Ob eine Uhr eingerichtet wird oder nicht, wird am Ende mit den Rules bestimmt.

txu_leds.de (steuert die LEDs wenn die Schalter eingeschaltet werden)
3-Channel

# txu_leds.be - Sonoff TX Ultimate 3CH
# LED-Sequenzen je Relais (rot), rückwärts aus, 0,5s Schritt
# Clock-Scheme (Uhr) wenn alle Relais aus

# --- Konfiguration ---
var STEP_MS = 100          # 0,1 s
var CLOCK_SCHEME = 6       # Uhr-Scheme
var LED_POWER_CH = 4       # TX Ultimate: Power4

# Farben
var COL1 = "#FF0000"
var COL2 = "#FF0000"
var COL3 = "#FF0000"
var OFF  = "#000000"

# LED-Reihenfolgen
var L1 = [22,21,20,19,18,17,16,15,14,13,12]
var L2 = [24,10]
var L3 = [26,27,28,1,2,3,4,5,6,7,8]

# --- interner Zustand ---
var rstate = [0,0,0,0]     # Relais-Zustand (1..3)
var q = []                 # Job-Queue
var running = false
var token = 0

def _cmd(s) tasmota.cmd(s) end

def _led(i, col)
  _cmd(format("LED%d %s", i, col))
end

# alle LEDs sicher aus
def all_leds_off()
  for i: range(1, 29)
    _cmd(format("LED%d %s", i, OFF))
  end
end

def _reverse(arr)
  var out = []
  for i: range(size(arr)-1, -1, -1)
    out.push(arr[i])
  end
  return out
end

def _any_on()
  return rstate[1] || rstate[2] || rstate[3]
end

def _all_off()
  return !(rstate[1] || rstate[2] || rstate[3])
end

# Uhr/Scheme AUS
def _scheme_off()
  _cmd("Scheme 0")
  _cmd(format("Power%d 1", LED_POWER_CH))
end

# Uhr/Scheme EIN (nachdem alles aus ist)
def _scheme_clock_on()
  all_leds_off()
  _cmd(format("Power%d 1", LED_POWER_CH))
  _cmd(format("Scheme %d", CLOCK_SCHEME))
end

def _enqueue_led_sequence(arr, col, onoff)
  var a = arr
  var c = col
  if !onoff
    a = _reverse(arr)
    c = OFF
  end
  q.push({"arr":a, "col":c})
end

def _start_worker()
  if running || size(q) == 0
    return
  end

  running = true
  token += 1
  var myt = token

  var job = q[0]
  q.remove(0)

  var arr = job["arr"]
  var col = job["col"]
  var idx = 0

  def step()
    if myt != token
      running = false
      _start_worker()
      return
    end

    if idx >= size(arr)
      running = false
      if _all_off()
        _scheme_clock_on()
      end
      _start_worker()
      return
    end

    _led(arr[idx], col)
    idx += 1
    tasmota.set_timer(STEP_MS, step)
  end

  step()
end

# --- Callback aus Rule ---
def relay_cb(ch, val)
  var v = int(val)
  rstate[ch] = v

  # sobald irgendein Relais an → Uhr aus
  if _any_on()
    _scheme_off()
  end

  if ch == 1
    _enqueue_led_sequence(L1, COL1, v)
  elif ch == 2
    _enqueue_led_sequence(L2, COL2, v)
  elif ch == 3
    _enqueue_led_sequence(L3, COL3, v)
  end

  _start_worker()
end

2-Channel

# txu_leds.be - Sonoff TX Ultimate 2CH
# LED-Sequenzen je Relais (rot), rückwärts aus, 100ms Schritt
# Clock-Scheme (Uhr) wenn alle Relais aus

# --- Konfiguration ---
var STEP_MS = 100          # 0,1 s
var CLOCK_SCHEME = 5       # Uhr-Scheme
var LED_POWER_CH = 3       # TX Ultimate: Power3

# Farben
var COL1 = "#FF0000"
var COL2 = "#FF0000"
var OFF  = "#000000"

# LED-Reihenfolgen
var L1 = [23,22,21,20,19,18,17,16,15,14,13,12,11]
var L2 = [25,26,27,28,1,2,3,4,5,6,7,8,9]

# --- interner Zustand ---
var rstate = [0,0,0]       # Relais-Zustand (1..2)
var q = []                 # Job-Queue
var running = false
var token = 0

def _cmd(s) tasmota.cmd(s) end

def _led(i, col)
  _cmd(format("LED%d %s", i, col))
end

# alle LEDs sicher aus
def all_leds_off()
  for i: range(1, 29)
    _cmd(format("LED%d %s", i, OFF))
  end
end

def _reverse(arr)
  var out = []
  for i: range(size(arr)-1, -1, -1)
    out.push(arr[i])
  end
  return out
end

def _any_on()
  return rstate[1] || rstate[2]
end

def _all_off()
  return !(rstate[1] || rstate[2])
end

# Uhr/Scheme AUS
def _scheme_off()
  _cmd("Scheme 0")
  _cmd(format("Power%d 1", LED_POWER_CH))
end

# Uhr/Scheme EIN (nachdem alles aus ist)
def _scheme_clock_on()
  all_leds_off()
  _cmd(format("Power%d 1", LED_POWER_CH))
  _cmd(format("Scheme %d", CLOCK_SCHEME))
end

def _enqueue_led_sequence(arr, col, onoff)
  var a = arr
  var c = col
  if !onoff
    a = _reverse(arr)
    c = OFF
  end
  q.push({"arr":a, "col":c})
end

def _start_worker()
  if running || size(q) == 0
    return
  end

  running = true
  token += 1
  var myt = token

  var job = q[0]
  q.remove(0)

  var arr = job["arr"]
  var col = job["col"]
  var idx = 0

  def step()
    if myt != token
      running = false
      _start_worker()
      return
    end

    if idx >= size(arr)
      running = false
      if _all_off()
        _scheme_clock_on()
      end
      _start_worker()
      return
    end

    _led(arr[idx], col)
    idx += 1
    tasmota.set_timer(STEP_MS, step)
  end

  step()
end

# --- Callback aus Rule ---
def relay_cb(ch, val)
  var v = int(val)
  rstate[ch] = v

  # sobald irgendein Relais an → Uhr aus
  if _any_on()
    _scheme_off()
  end

  if ch == 1
    _enqueue_led_sequence(L1, COL1, v)
  elif ch == 2
    _enqueue_led_sequence(L2, COL2, v)
  end

  _start_worker()
end

1-Channel

# txu_leds.be - Sonoff TX Ultimate 1CH
# LED-Sequenz (rot), Pausen nur an markierten Stellen, 100ms
# Ausschalten: rückwärts, LEDs aus
# Clock-Scheme (Uhr) wenn Relais aus

# --- Konfiguration ---
var STEP_MS = 100          # 100 ms (nur wenn wait=1)
var CLOCK_SCHEME = 5       # Uhr-Scheme
var LED_POWER_CH = 2       # TX Ultimate: Power2

# Farben
var ONCOL = "#FF0000"
var OFF   = "#000000"

# Sequenz: (led, pause_nachher)
# "Pause" steht nach: 24,25,26,27,28,1,2,3,4,5,6,7,8,9
# (23..10 jeweils ohne Pause danach)
var SEQ = [
  {"led":24, "pause":1},
  {"led":23, "pause":0},
  {"led":25, "pause":1},
  {"led":22, "pause":0},
  {"led":26, "pause":1},
  {"led":21, "pause":0},
  {"led":27, "pause":1},
  {"led":20, "pause":0},
  {"led":28, "pause":1},
  {"led":19, "pause":0},
  {"led":1,  "pause":1},
  {"led":18, "pause":0},
  {"led":2,  "pause":1},
  {"led":17, "pause":0},
  {"led":3,  "pause":1},
  {"led":16, "pause":0},
  {"led":4,  "pause":1},
  {"led":15, "pause":0},
  {"led":5,  "pause":1},
  {"led":14, "pause":0},
  {"led":6,  "pause":1},
  {"led":13, "pause":0},
  {"led":7,  "pause":1},
  {"led":12, "pause":0},
  {"led":8,  "pause":1},
  {"led":11, "pause":0},
  {"led":9,  "pause":1},
  {"led":10, "pause":0}
]

# --- interner Zustand ---
var rstate = [0,0]         # Relais-Zustand (1)
var q = []                 # Queue von Jobs
var running = false
var token = 0

def _cmd(s) tasmota.cmd(s) end

def _led(i, col)
  _cmd(format("LED%d %s", i, col))
end

def all_leds_off()
  for i: range(1, 29)
    _cmd(format("LED%d %s", i, OFF))
  end
end

def _any_on()
  return rstate[1]
end

def _all_off()
  return !rstate[1]
end

def _scheme_off()
  _cmd("Scheme 0")
  _cmd(format("Power%d 1", LED_POWER_CH))
end

def _scheme_clock_on()
  all_leds_off()
  _cmd(format("Power%d 1", LED_POWER_CH))
  _cmd(format("Scheme %d", CLOCK_SCHEME))
end

def _reverse_steps(steps)
  var out = []
  for i: range(size(steps)-1, -1, -1)
    out.push(steps[i])
  end
  return out
end

def _enqueue_steps(steps, col)
  q.push({"steps":steps, "col":col})
end

def _start_worker()
  if running || size(q) == 0
    return
  end

  running = true
  token += 1
  var myt = token

  var job = q[0]
  q.remove(0)

  var steps = job["steps"]
  var col = job["col"]
  var idx = 0

  def step()
    if myt != token
      running = false
      _start_worker()
      return
    end

    if idx >= size(steps)
      running = false
      if _all_off()
        _scheme_clock_on()
      end
      _start_worker()
      return
    end

    var s = steps[idx]
    var ledn = s["led"]
    var pause = s["pause"]

    _led(ledn, col)
    idx += 1

    if pause
      tasmota.set_timer(STEP_MS, step)
    else
      # keine Pause: sofort weiter
      tasmota.set_timer(0, step)
    end
  end

  step()
end

# --- Callback aus Rule ---
def relay_cb(ch, val)
  var v = int(val)
  rstate[ch] = v

  # sobald Relais an → Uhr aus
  if _any_on()
    _scheme_off()
  end

  if ch == 1
    if v == 1
      # Einschalten: vorwärts, rot
      _enqueue_steps(SEQ, ONCOL)
    else
      # Ausschalten: rückwärts, LEDs aus
      _enqueue_steps(_reverse_steps(SEQ), OFF)
    end
  end

  _start_worker()
end

Danach folgt die Datei uhr.be (steuert die Uhr wenn alle Channel aus sind). Diese Datei ist für alle Schaltervarianten identisch.

# uhr.be – TX Ultimate LED-Uhr (kompatibel / stabil)
# - 28 LEDs (4 Seiten à 7)
# - 12 Uhr = LED24, 3 Uhr = LED3, 6 Uhr = LED10, 9 Uhr = LED17
# - Sekunden stabil via Master-Tick (250ms) + "Time" nur 1x/s
# - Tag/Nacht-Dimmer (variabel)
# - Resync mit Backoff (kein Time-Spam bei Fehlern)
# - Generation-Guard gegen Zombie-Timer/Overlap

# =========================
# Konfiguration
# =========================
var BRIGHT_DAY_PCT   = 90
var BRIGHT_NIGHT_PCT = 2

var NIGHT_START_HOUR = 20
var DAY_START_HOUR   = 8

var RESYNC_SEC = 60

var COL_SEC  = "0000ff"
var COL_HOUR = "ff0000"
var COL_MIN  = "00ff00"
var COL_HM   = "ffff00"

var TICK_MS = 250
var TIME_FAIL_BACKOFF_TICKS = 8   # 8*250ms = 2s

# =========================
# LED-Mapping
# =========================
var RING28 = [
  24,25,26,27,28,1,2,
  3,4,5,6,7,8,
  9,10,11,12,13,14,
  15,16,17,18,19,20,
  21,22,23
]

var MAP12 = [24,26,1,3,5,8,10,12,15,17,19,22]

def _sec_led(sec)
  return RING28[sec % 28]
end

# =========================
# Interner Zustand
# =========================
var _timer = nil
var _running = false
var _gen = 0

var _hh = 0
var _mm = 0
var _ss = 0

var _ticks = 0
var _subticks = 0
var _time_fail_cd = 0

var _h_led = 0
var _m_led = 0
var _s_led = 0

var _bright_pct = -1

# =========================
# Helfer
# =========================
def _set_led(i, hex)
  tasmota.cmd(format("Led%d %s", i, hex))
end

def _get_bright_pct(hour)
  if NIGHT_START_HOUR > DAY_START_HOUR
    if hour >= NIGHT_START_HOUR || hour < DAY_START_HOUR
      return BRIGHT_NIGHT_PCT
    end
    return BRIGHT_DAY_PCT
  else
    if hour >= NIGHT_START_HOUR && hour < DAY_START_HOUR
      return BRIGHT_NIGHT_PCT
    end
    return BRIGHT_DAY_PCT
  end
end

def _scale(hex)
  var r = int("0x"+hex[0..1])
  var g = int("0x"+hex[2..3])
  var b = int("0x"+hex[4..5])
  r = int(r * _bright_pct / 100)
  g = int(g * _bright_pct / 100)
  b = int(b * _bright_pct / 100)
  return format("%02x%02x%02x", r, g, b)
end

def _read_time()
  var r = tasmota.cmd("Time")
  if r == nil return false end
  var ts = r["Time"]
  if ts == nil || size(ts) < 19 return false end
  _hh = int(ts[11..12])
  _mm = int(ts[14..15])
  _ss = int(ts[17..18])
  return true
end

def _sync_time()
  if _read_time()
    _ticks = 0
    return true
  end
  return false
end

# =========================
# Zeichnen
# =========================
def _draw_hm(force)
  var hpos = _hh % 12
  var mpos = int(_mm / 5)

  var new_h = MAP12[hpos]
  var new_m = MAP12[mpos]

  if _h_led != 0 && _h_led != new_h && _h_led != new_m && _h_led != _s_led
    _set_led(_h_led, "000000")
  end
  if _m_led != 0 && _m_led != new_m && _m_led != new_h && _m_led != _s_led
    _set_led(_m_led, "000000")
  end

  if force || new_h != _h_led || new_m != _m_led
    if new_h == new_m
      _set_led(new_h, _scale(COL_HM))
    else
      _set_led(new_h, _scale(COL_HOUR))
      _set_led(new_m, _scale(COL_MIN))
    end
  end

  _h_led = new_h
  _m_led = new_m
end

def _draw_second(force)
  var new_s = _sec_led(_ss)

  if _s_led != 0 && _s_led != new_s && _s_led != _h_led && _s_led != _m_led
    _set_led(_s_led, "000000")
  end

  if new_s != _h_led && new_s != _m_led
    if force || new_s != _s_led
      _set_led(new_s, _scale(COL_SEC))
    end
  end

  _s_led = new_s
end

def _update_brightness()
  var b = _get_bright_pct(_hh)
  if b != _bright_pct
    _bright_pct = b
    _draw_hm(true)
    _draw_second(true)
  end
end

def _rebuild()
  _h_led = 0
  _m_led = 0
  _s_led = 0
  _draw_hm(true)
  _draw_second(true)
end

# =========================
# Tick
# =========================
def _tick()
  if !_running return end
  var g = _gen

  # cooldown runterzählen
  if _time_fail_cd > 0
    _time_fail_cd -= 1
  end

  _subticks += 1
  if _subticks >= 4
    _subticks = 0

    if _time_fail_cd == 0
      if _read_time()
        _update_brightness()
        _draw_hm(false)
        _draw_second(false)

        _ticks += 1
        if _ticks >= RESYNC_SEC
          if _sync_time()
            _update_brightness()
            _rebuild()
          else
            _time_fail_cd = TIME_FAIL_BACKOFF_TICKS
          end
        end
      else
        _time_fail_cd = TIME_FAIL_BACKOFF_TICKS
      end
    end
  end

  if !_running || g != _gen
    return
  end
  _timer = tasmota.set_timer(TICK_MS, _tick)
end

# =========================
# Public API
# =========================
def clock_start()
  if _running return end
  tasmota.cmd("Scheme 0")

  if _timer != nil
    tasmota.clear_timer(_timer)
    _timer = nil
  end

  _gen += 1

  _sync_time()
  _bright_pct = _get_bright_pct(_hh)
  _running = true

  _subticks = 0
  _time_fail_cd = 0

  _rebuild()
  _timer = tasmota.set_timer(TICK_MS, _tick)
end

def clock_stop()
  _gen += 1

  _running = false
  if _timer != nil
    tasmota.clear_timer(_timer)
    _timer = nil
  end

  if _s_led != 0 && _s_led != _h_led && _s_led != _m_led
    _set_led(_s_led, "000000")
  end
  if _h_led != 0 _set_led(_h_led, "000000") end
  if _m_led != 0 && _m_led != _h_led
    _set_led(_m_led, "000000")
  end

  _h_led = 0
  _m_led = 0
  _s_led = 0
  _bright_pct = -1
  _ticks = 0
  _subticks = 0
  _time_fail_cd = 0
end

Dann fehlt noch die txu_manager.be. Diese regelt u.a. das laden der Skripte beim booten und bestimmt welches Script aktiv ist (Uhr oder Schalteranimation) Hier muss wieder drauf geachtet werden, welche Schaltervariante verbaut ist. Der Timer am Ende des Scripts bewirkt, dass der Schalter beim Bootvorgang nicht überlastet wird.
Diese Datei kann weggelassen werden, wenn keine Uhr gewünscht ist.

3-Channel*

# txu_manager.be – TX Ultimate 3CH

# Animationsscript laden
tasmota.cmd('Br load("txu_leds.be")')

# die Uhr laden
tasmota.cmd('Br load("uhr.be")')

# 3CH: LED-Versorgung über Power4
var LED_PWR = 4

# von txu_leds.be aufgerufen: Uhr AUS
def _scheme_off()
  tasmota.cmd(format("Power%d 1", LED_PWR))
  tasmota.cmd("Br clock_stop()")
end

# von txu_leds.be aufgerufen: Uhr EIN (wenn alle Relais aus)
def _scheme_clock_on()
  tasmota.cmd(format("Power%d 1", LED_PWR))
  tasmota.cmd("Br clock_start()")
end

# Boot: Uhr einmal anstoßen (txu_leds.be schaltet sie später korrekt um)
tasmota.set_timer(20000, /-> tasmota.cmd("Br clock_start()"))

2Channel

# txu_manager.be – TX Ultimate 2CH
# verbindet txu_leds.be + uhr.be, ohne txu_leds.be zu ändern

# Scripts laden (runtime-sicher)
tasmota.cmd('Br load("txu_leds.be")')
tasmota.cmd('Br load("uhr.be")')

# 2CH: LED-Versorgung über Power3
var LED_PWR = 3

# Debounce-Timer für Uhr-Start
var _clock_tmr = nil

def _clock_cancel()
  if _clock_tmr != nil
    tasmota.clear_timer(_clock_tmr)
    _clock_tmr = nil
  end
end

def _clock_fire()
  _clock_tmr = nil
  tasmota.cmd("Br clock_start()")
end

# von txu_leds.be aufgerufen: sobald irgendein Relais AN
def _scheme_off()
  tasmota.cmd(format("Power%d 1", LED_PWR))
  _clock_cancel()
  tasmota.cmd("Br clock_stop()")
end

# von txu_leds.be aufgerufen: wenn alle Relais AUS (nach Job-Ende)
def _scheme_clock_on()
  tasmota.cmd(format("Power%d 1", LED_PWR))
  _clock_cancel()
  _clock_tmr = tasmota.set_timer(800, _clock_fire)
end

# Boot: Uhr anfordern – verzögert, damit kein QPC Reset durch Boot-Last
tasmota.set_timer(20000, _scheme_clock_on)

1-Channel

# txu_manager.be – TX Ultimate 1CH
# verbindet txu_leds.be + uhr.be, ohne txu_leds.be zu ändern

tasmota.cmd('Br load("txu_leds.be")')
tasmota.cmd('Br load("uhr.be")')

# 1CH: LED-Versorgung über Power2
var LED_PWR = 2

# Debounce-Timer für Uhr-Start
var _clock_tmr = nil

def _clock_cancel()
  if _clock_tmr != nil
    tasmota.clear_timer(_clock_tmr)
    _clock_tmr = nil
  end
end

def _clock_fire()
  _clock_tmr = nil
  tasmota.cmd("Br clock_start()")
end

# von txu_leds.be aufgerufen: sobald Relais AN
def _scheme_off()
  tasmota.cmd(format("Power%d 1", LED_PWR))
  _clock_cancel()
  tasmota.cmd("Br clock_stop()")
end

# von txu_leds.be aufgerufen: wenn Relais AUS (nach Job-Ende)
def _scheme_clock_on()
  tasmota.cmd(format("Power%d 1", LED_PWR))
  _clock_cancel()
  _clock_tmr = tasmota.set_timer(800, _clock_fire)
end

# Boot: Uhr anfordern – verzögert, damit Boot-Last nicht resetten kann
tasmota.set_timer(20000, _scheme_clock_on)

Soweit sind die Dateien fertig. Jetzt geht es in der Konsole weiter:
Damit die Uhrzeit später auch richtig angezeigt wird, sollte die richtige Zeit im Schalter eingestellt werden.
Für Deutschland wäre die folgende Eingabe richtig

Backlog Timezone 99; TimeStd 0,0,10,1,3,60; TimeDst 0,0,3,1,2,120

Als nächstes braucht man eine freie Rule. Da Rule1 und 2 bei mir mit der Verknüpfung des Touch und der Relais belegt ist, habe ich Rule3 genommen.
Mit der Rule habe ich festgelegt, dass die Datei txu_manager.be beim booten geladen wird. Außerdem werden die LEDs grundsätzlich eingeschaltet.

Hier muss man jetzt unterscheiden welche Schaltervariante verbaut ist, und ob man die Uhr angezeigt bekommen möchte wenn alle Channel aus sind.

Rule MIT Uhr (Bei RuleX bitte das "X" mit der Nummer der Rule ersetzen, die man verwenden möchte.
3-Channel

ruleX
ON System#Boot DO Backlog Power4 1; Br load("txu_manager.be") ENDON
ON Power1#State DO Br relay_cb(1,%value%) ENDON
ON Power2#State DO Br relay_cb(2,%value%) ENDON
ON Power3#State DO Br relay_cb(3,%value%) ENDON

2-Channel

ruleX
ON System#Boot DO Backlog Power4 1; Br load("txu_manager.be") ENDON
ON Power1#State DO Br relay_cb(1,%value%) ENDON
ON Power2#State DO Br relay_cb(2,%value%) ENDON
ON Power3#State DO Br relay_cb(3,%value%) ENDON

1-Channel

ruleX
ON System#Boot DO Backlog Power2 1; Br load("txu_manager.be") ENDON
ON Power1#State DO Br relay_cb(1,%value%) ENDON

Rule OHNE Uhr (hier wird beim booten nicht die txu_manager.be aufgerufen, sondern die txu_leds.de.

3-Channel

ruleX
ON System#Boot DO Backlog Power4 1; Scheme 6; Br load("txu_leds.be") ENDON
ON Power1#State DO Br relay_cb(1,%value%) ENDON
ON Power2#State DO Br relay_cb(2,%value%) ENDON
ON Power3#State DO Br relay_cb(3,%value%) ENDON

2-Channel

ruleX
ON System#Boot DO Backlog Power3 1; Scheme 5; Br load("txu_leds.be") ENDON ON Power1#State DO Br relay_cb(1,%value%) ENDON ON Power2#State DO Br relay_cb(2,%value%) ENDON

1-Channel

ruleX
ON System#Boot DO Backlog Power2 1; Scheme 5; Br load("txu_leds.be") ENDON ON Power1#State DO Br relay_cb(1,%value%) ENDON

Wenn jetzt alle Channel ausgeschaltet sind, sollte nach einem Restart mit

restart 1

bereits die Uhr zu sehen sein. Die Animation der Channel setzt ein, wenn mindestens ein Channel eingeschaltet wird.

EDIT: uhr.be korrigiert. Sollte jetzt funktionieren ohne das LEDs "hängen bleiben"

Community Forum

NEWS

Visualisierung der Schalter beim Sonoff TX Ultimate

Support us

909

32.6k

81.9k

1.3m
